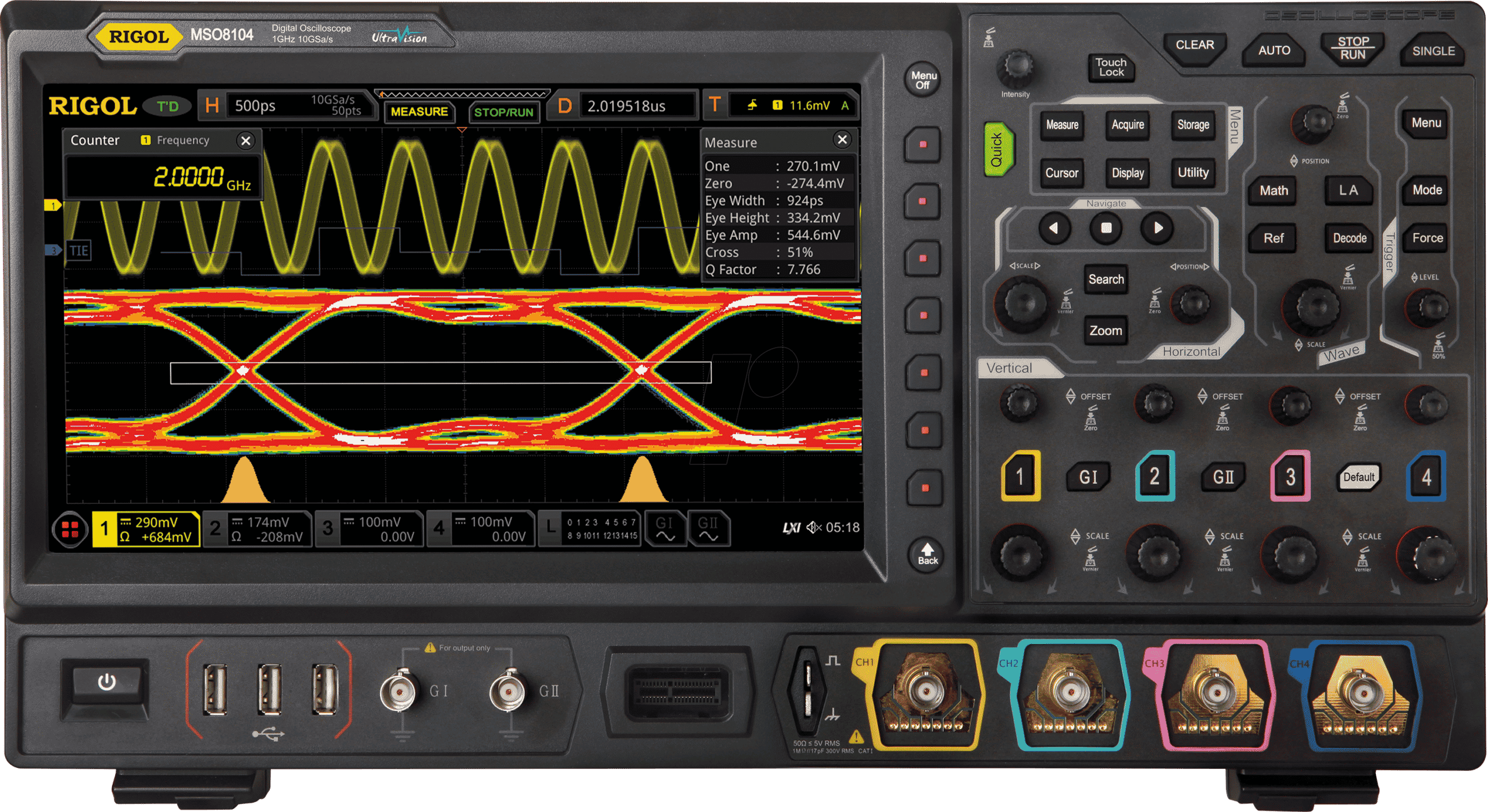

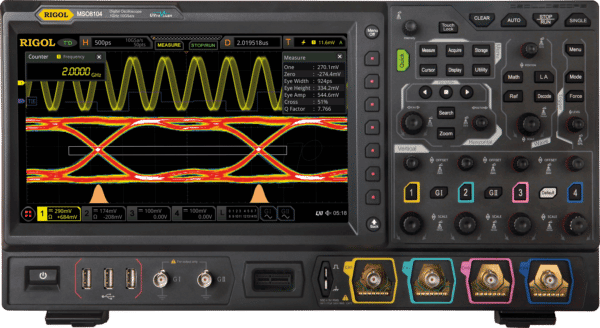

RIGOL MSO8104 – Mixed-Signal-Oszilloskop MSO8104, 1 GHz, 4 Kanäle: Präzision und Leistung für anspruchsvolle Messungen
Das RIGOL MSO8104 Mixed-Signal-Oszilloskop ist die ideale Lösung für Ingenieure, Techniker und Forscher, die komplexe elektronische Schaltungen analysieren und debuggen müssen. Dieses Hochleistungsgerät überwindet die Grenzen traditioneller Oszilloskope, indem es die Leistungsfähigkeit eines digitalen Speicheroszilloskops (DSO) mit der Funktionalität eines Logikanalysators kombiniert und somit eine umfassende Analyse von analogen und digitalen Signalen ermöglicht. Für Profis, die höchste Genauigkeit, detaillierte Signalaufzeichnung und leistungsstarke Triggerfunktionen benötigen, bietet das MSO8104 eine überlegene Alternative, die tiefgreifende Einblicke in Ihre Schaltungsdesigns liefert.
Unerreichte Signalintegrität und Bandbreite
Die Kernkompetenz des RIGOL MSO8104 liegt in seiner außergewöhnlichen Fähigkeit, Signale mit höchster Integrität zu erfassen und zu analysieren. Mit einer Bandbreite von 1 GHz können selbst die schnellsten Signalkomponenten mit beeindruckender Klarheit dargestellt werden. Dies ist entscheidend für das Debugging von Hochfrequenzschaltungen, digitalen Schnittstellen und komplexen Kommunikationsprotokollen, bei denen schnelle Anstiegszeiten und feine Details eine kritische Rolle spielen. Die hohe Abtastrate von 10 GSa/s sorgt für eine exakte Rekonstruktion von transienten Ereignissen und präzise Darstellung von Signalformen, selbst bei komplexen Pulsfolgen.
Vollständige Mixed-Signal-Analyse
Das MSO8104 ist nicht nur ein leistungsstarkes Oszilloskop, sondern ein vollwertiges Mixed-Signal-Analysewerkzeug. Mit seinen 4 analogen Kanälen und 16 digitalen Kanälen (optional mit entsprechenden Sonden) können Sie gleichzeitig analoge und digitale Signale erfassen, synchronisieren und korrelieren. Dies ist ein entscheidender Vorteil bei der Untersuchung von Systemen, bei denen analoge und digitale Komponenten interagieren, wie z. B. in Mikrocontroller-basierten Designs, seriellen Kommunikationsbussystemen oder Leistungselektronik.
- Gleichzeitige Analyse: Erfassen und analysieren Sie analoge und digitale Signale im exakt gleichen Zeitrahmen.
- Erweiterte Trigger-Möglichkeiten: Nutzen Sie eine breite Palette von Trigger-Modi für analoge und digitale Signale, um spezifische Ereignisse präzise zu isolieren.
- Protokoll-Dekodierung: Analysieren Sie gängige serielle Protokolle wie I2C, SPI, UART, CAN und LIN direkt auf dem Gerät (optional), was den Debugging-Prozess erheblich beschleunigt.
Fortschrittliche Trigger- und Analysefunktionen
Die Effektivität eines Oszilloskops wird maßgeblich durch seine Trigger- und Analysefunktionen bestimmt. Das RIGOL MSO8104 bietet hierfür eine beeindruckende Auswahl:
- Vielseitige Trigger-Modi: Neben den Standard-Triggerarten wie Flanke, Pulsbreite und Video unterstützt das MSO8104 komplexe Trigger-Sequenzen, Runt-Trigger und Fenster-Trigger. Für digitale Kanäle stehen Logik-, Muster- und Timing-Trigger zur Verfügung.
- Tiefe Speichertiefe: Mit einer Speichertiefe von bis zu 500 MPts pro Kanal können auch komplexe und zeitlich ausgedehnte Signale mit hoher Auflösung erfasst und analysiert werden. Dies ist unerlässlich für die Untersuchung von Langzeitverhalten oder die Fehlersuche in komplexen Datenströmen.
- Intuitive Benutzeroberfläche: Der große 10,1-Zoll-Touchscreen und die logisch angeordneten Bedienelemente ermöglichen eine schnelle und effiziente Bedienung. Die grafische Darstellung der Signale ist klar und übersichtlich, was die Interpretation von Messergebnissen erleichtert.
- Leistungsstarke Messfunktionen: Integrierte automatische Messungen von Parametern wie Amplitude, Frequenz, Periode, Anstiegs-/Abfallzeit und viele mehr sparen wertvolle Zeit und erhöhen die Messgenauigkeit.
- Erweiterte Analysewerkzeuge: Funktionen wie Math-Funktionen, FFT-Analyse, Maskentests und eine erweiterte Suchfunktion für erfasste Daten erhöhen die Aussagekraft Ihrer Messungen und beschleunigen den Debugging-Prozess.
Technische Daten und Verarbeitungsqualität
Das RIGOL MSO8104 ist ein Produkt von RIGOL Technologies, einem etablierten Hersteller von Messtechnik, der für seine zuverlässigen und leistungsstarken Geräte bekannt ist. Die Verarbeitungsqualität ist robust und auf den professionellen Dauereinsatz ausgelegt. Das Gehäuse ist aus hochwertigem Kunststoff gefertigt, was für Langlebigkeit und eine gute Haptik sorgt. Die Kühlung erfolgt durch ein leises Lüftersystem, das auch bei intensiver Nutzung für eine optimale Betriebstemperatur sorgt.
| Spezifikation | Wert |
|---|---|
| Modell | MSO8104 |
| Bandbreite | 1 GHz |
| Anzahl analoge Kanäle | 4 |
| Anzahl digitale Kanäle | 16 (optional) |
| Abtastrate (maximal pro Kanal) | 10 GSa/s |
| Speichertiefe (maximal) | 500 Mpts pro Kanal |
| Vertikalauflösung | 8 Bit |
| Trigger-Typen | Flanke, Pulsbreite, Video, Muster, Zeit, Runt, Fenster, Sequenz (analog & digital) |
| Display | 10,1 Zoll Touchscreen |
| Anschlussmöglichkeiten | USB Host, USB Device, LAN, optional GPIB |
| Netzspannung | 100-240 VAC, 50/60 Hz |
Anwendungsgebiete für das RIGOL MSO8104
Das RIGOL MSO8104 ist aufgrund seiner Vielseitigkeit und Leistungsfähigkeit in einer Vielzahl von anspruchsvollen Anwendungsbereichen einsetzbar:
- Forschung und Entwicklung: Analyse von komplexen Schaltungsprototypen, Debugging von embedded Systemen und Entwicklung neuer Technologien.
- Automobilindustrie: Untersuchung von Steuergeräten, Bussystemen (CAN, LIN) und Kommunikationsprotokollen.
- Telekommunikation: Analyse von Hochfrequenzsignalen, digitalen Schnittstellen und schnellen Datenraten.
- Industrielle Automatisierung: Debugging von Steuerungssystemen, Sensorik und Aktuatorik.
- Luft- und Raumfahrt: Zuverlässige Messungen und Analysen in kritischen Systemen.
- Ausbildung und Lehre: Vermittlung komplexer Messtechnik und Signalanalyse an Studenten.
FAQ – Häufig gestellte Fragen zu RIGOL MSO8104 – Mixed-Signal-Oszilloskop MSO8104, 1 GHz, 4 Kanäle
Was ist der Hauptvorteil eines Mixed-Signal-Oszilloskops gegenüber einem reinen Digital-Speicher-Oszilloskop?
Der Hauptvorteil eines Mixed-Signal-Oszilloskops (MSO) liegt in der Fähigkeit, sowohl analoge als auch digitale Signale gleichzeitig mit einem einzigen Gerät zu erfassen, zu synchronisieren und zu analysieren. Dies ist entscheidend für das Debugging von Systemen, bei denen analoge und digitale Komponenten interagieren, wie z. B. bei Mikrocontrollern oder seriellen Kommunikationsbussystemen. Ein reines DSO kann nur analoge Signale darstellen.
Wie unterstützt das RIGOL MSO8104 die Analyse von seriellen Kommunikationsprotokollen?
Das RIGOL MSO8104 bietet optionale Dekodierungsfunktionen für gängige serielle Protokolle wie I2C, SPI, UART, CAN und LIN. Diese Funktion ermöglicht es dem Benutzer, die Datenströme direkt auf dem Bildschirm des Oszilloskops in lesbarer Form anzuzeigen und zu analysieren, was den Debugging-Prozess erheblich vereinfacht, ohne dass zusätzliche externe Dekoder benötigt werden.
Ist die Speichertiefe von 500 Mpts pro Kanal für die meisten Anwendungen ausreichend?
Ja, eine Speichertiefe von 500 Mpts pro Kanal ist für die meisten professionellen Anwendungen mehr als ausreichend. Diese hohe Speichertiefe ermöglicht die Erfassung langer Zeitabschnitte mit hoher Auflösung, was für die Untersuchung von transienten Ereignissen, das Debugging von komplexen sequenziellen Daten oder die Analyse von Langzeitverhalten von Schaltungen unerlässlich ist. Sie erlaubt eine detaillierte Untersuchung von Signalen, ohne an Auflösung zu verlieren.
Wie intuitiv ist die Bedienung des RIGOL MSO8104?
Die Bedienung des RIGOL MSO8104 wurde auf intuitive und effiziente Nutzung ausgelegt. Das Gerät verfügt über einen großen 10,1-Zoll-Touchscreen, der eine fingerbasierte Bedienung wie Zoom und Scroll ermöglicht. Die Menüstruktur ist logisch aufgebaut, und die wichtigsten Funktionen sind direkt zugänglich. Dies reduziert die Einarbeitungszeit und ermöglicht eine schnelle und produktive Arbeit.
Welche Art von professionellen Anwendern profitiert am meisten vom RIGOL MSO8104?
Das RIGOL MSO8104 ist ideal für Ingenieure, Techniker und Forscher in den Bereichen Entwicklung, Debugging und Test von elektronischen Systemen. Dies umfasst insbesondere Fachleute in der Automobilindustrie, Telekommunikation, industriellen Automatisierung, Luft- und Raumfahrt sowie in Forschungslaboren und Universitäten, die sich mit komplexen analogen und digitalen Schaltungen befassen.
Wie beeinflusst die Bandbreite von 1 GHz die Signalgenauigkeit?
Eine Bandbreite von 1 GHz ermöglicht es dem Oszilloskop, Signale mit Frequenzen bis zu 1 GHz mit hoher Genauigkeit und minimaler Dämpfung zu erfassen. Dies ist entscheidend für die Analyse von schnellen digitalen Signalen, Hochfrequenzschaltungen und komplexen Kommunikationsprotokollen, bei denen schnelle Anstiegszeiten und feinste Signaldetails die Leistung einer Schaltung maßgeblich beeinflussen. Eine höhere Bandbreite stellt sicher, dass keine wichtigen Signalinformationen verloren gehen.
Bietet das RIGOL MSO8104 auch Optionen zur Fernsteuerung und Automatisierung von Messungen?
Ja, das RIGOL MSO8104 unterstützt standardmäßig USB-Host, USB-Device und LAN-Schnittstellen für die Fernsteuerung und Datenübertragung. Optional ist auch eine GPIB-Schnittstelle verfügbar. Dies ermöglicht die Integration in automatisierte Testumgebungen und die Fernanalyse von Messdaten.
