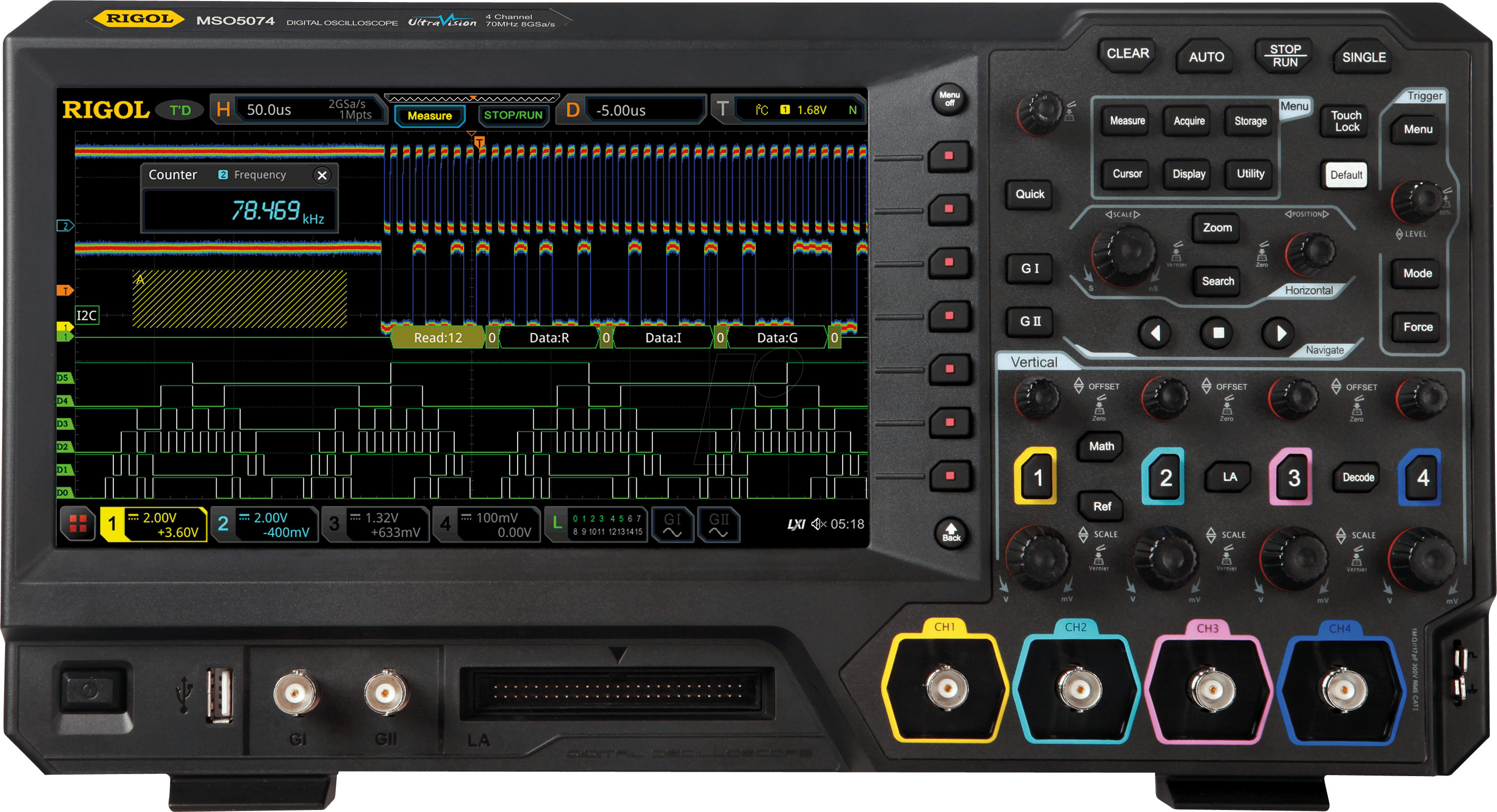

RIGOL MSO5074 – Mixed-Signal-Oszilloskop: Präzise Analyse für anspruchsvolle Entwickler
Das RIGOL MSO5074 – Mixed-Signal-Oszilloskop mit 70 MHz Bandbreite und 4 Kanälen ist die ideale Lösung für Ingenieure und Techniker, die komplexe Schaltungen analysieren und debugging durchführen müssen. Wenn Sie auf der Suche nach einem leistungsstarken und flexiblen Werkzeug sind, das Ihnen hilft, unerwünschte Effekte, Timing-Probleme und Signalintegrität zu verstehen, dann ist dieses Oszilloskop Ihre erste Wahl.
Leistungsstarke Messfunktionen für digitale und analoge Signale
Das RIGOL MSO5074 kombiniert die Funktionalität eines leistungsstarken analogen Oszilloskops mit der Fähigkeit, digitale Signale gleichzeitig zu erfassen und zu analysieren. Diese Mixed-Signal-Fähigkeit ist entscheidend für das Verständnis der Interaktion zwischen analogen und digitalen Komponenten in modernen elektronischen Systemen. Mit einer Bandbreite von 70 MHz und einer Abtastrate von bis zu 2 GSa/s liefert dieses Gerät hochpräzise Messungen, selbst bei schnellen Signaländerungen.
Hervorragende Signalintegrität und Detaillierungsgrad
Ein zentraler Vorteil des RIGOL MSO5074 liegt in seiner herausragenden Signalintegrität. Die geringe interne Rauschbasis und die hohe Auflösung des A/D-Wandlers (bis zu 8 Bit) ermöglichen die detaillierte Erfassung selbst kleinster Signalabweichungen. Dies ist unerlässlich für die Fehlersuche in empfindlichen Schaltungen, wo kleinste Störungen zu erheblichen Funktionsstörungen führen können. Die 4 Kanäle erlauben die gleichzeitige Beobachtung mehrerer Signale, was den Vergleich von Zeitverhalten und Korrelationen erheblich vereinfacht.
Intuitive Bedienung und Ergonomisches Design
Die Benutzeroberfläche des RIGOL MSO5074 wurde für eine schnelle und intuitive Bedienung entwickelt. Ein großes, hochauflösendes Farbdisplay zeigt alle Messdaten übersichtlich an. Touchscreen-Funktionalität und dedizierte Tasten für häufig genutzte Funktionen verkürzen die Einarbeitungszeit und beschleunigen den Messprozess. Das kompakte und robuste Gehäuse ist für den Einsatz in Laboren und im Feld konzipiert.
Erweiterte Trigger- und Analysefunktionen
Für die präzise Isolierung von Ereignissen bietet das MSO5074 eine breite Palette an Trigger-Modi, einschließlich Flankentriggern, Impulsbreitentriggern und seriellen Dekodiertriggern (optional). Die integrierten Analysefunktionen wie FFT (Fast Fourier Transformation), Maskentests und eine Vielzahl von Messungen automatisieren Routineaufgaben und liefern sofortige Einblicke in die Signalqualität und Leistung. Diese Funktionen sparen wertvolle Zeit bei der Entwicklung und Validierung von Schaltungen.
Vorteile des RIGOL MSO5074 im Überblick
- Simultane Analyse: Erfassen und analysieren Sie analoge und digitale Signale gleichzeitig auf 4 Kanälen.
- Hohe Bandbreite: 70 MHz Bandbreite für die Untersuchung moderner elektronischer Schaltungen.
- Hohe Abtastrate: Bis zu 2 GSa/s ermöglichen die genaue Erfassung schneller Signalverläufe.
- Hervorragende Signalqualität: Geringes Rauschen und hohe A/D-Auflösung für präzise Messergebnisse.
- Umfassende Triggeroptionen: Fortschrittliche Trigger für die gezielte Erfassung von Ereignissen.
- Integrierte Analysewerkzeuge: FFT, Maskentests und automatische Messungen zur Effizienzsteigerung.
- Benutzerfreundliche Bedienung: Intuitive Benutzeroberfläche mit Touchscreen-Unterstützung.
- Robuste Bauweise: Langlebiges Gehäuse für den professionellen Einsatz.
Technische Spezifikationen im Detail
| Kategorie | Spezifikation |
|---|---|
| Modell | RIGOL MSO5074 |
| Kanäle | 4 analoge Kanäle |
| Bandbreite | 70 MHz |
| Abtastrate (max.) | 2 GSa/s (pro Kanal) |
| Speichertiefe (max.) | bis zu 140 Mpts (optional erweiterbar) |
| Vertikale Auflösung | 8 Bit |
| Trigger-Typen | Edge, Pulse, Video, Slope, Pattern, Serial Protocol (optional) |
| Anzeigegröße | ca. 25,6 cm (10,1 Zoll) TFT-LCD |
| Anschlussmöglichkeiten | USB Host & Device, LAN, Trig Out |
Anwendungsbereiche: Wo das MSO5074 glänzt
Das RIGOL MSO5074 ist ein unverzichtbares Werkzeug in einer Vielzahl von technischen Disziplinen. Seine Vielseitigkeit macht es ideal für:
- Entwicklung und Debugging von eingebetteten Systemen: Analyse von Mikrocontroller-Schnittstellen (SPI, I2C, UART etc.) und der Interaktion mit analogen Sensoren.
- Forschung und Lehre: Vermittlung komplexer Messtechnik-Konzepte durch klare Visualisierung von Signalverhalten.
- Automobiltechnik: Untersuchung von Bussystemen wie CAN und LIN sowie von Sensor- und Aktorsignalen.
- Industrielle Automatisierung: Überwachung und Analyse von Steuerungssignalen und Feldbussen.
- Allgemeine Elektronikentwicklung: Von der Prototypenentwicklung bis zur Serienprüfung.
Maximale Effizienz durch optionale Erweiterungen
Die Flexibilität des RIGOL MSO5074 wird durch eine Reihe optionaler Erweiterungen weiter erhöht. Dazu gehören fortschrittliche Protokolldekoder für gängige serielle Schnittstellen wie I2C, SPI, UART, CAN, LIN und USB. Diese Optionen verwandeln das Oszilloskop in ein leistungsfähiges Werkzeug für das Debugging komplexer digitaler Kommunikationsprotokolle und steigern die Effizienz bei der Fehlersuche signifikant.
FAQ – Häufig gestellte Fragen zu RIGOL MSO5074 – Mixed-Signal-Oszilloskop MSO5074, 70 MHz, 4 Kanäle
Was bedeutet Mixed-Signal-Oszilloskop?
Ein Mixed-Signal-Oszilloskop (MSO) kombiniert die Funktionalität eines analogen Oszilloskops mit der eines digitalen Logikanalysators. Dies ermöglicht die gleichzeitige Erfassung und Analyse von analogen und digitalen Signalen, was für das Verständnis der komplexen Interaktion in modernen elektronischen Schaltungen unerlässlich ist.
Ist das RIGOL MSO5074 für digitale Schaltungen geeignet?
Ja, das RIGOL MSO5074 ist explizit für die Analyse digitaler Signale konzipiert. Es bietet digitale Kanäle (enthalten in der MSO-Funktionalität) und optionale Trigger- und Dekodierfunktionen für serielle Protokolle, was es zu einem leistungsstarken Werkzeug für das Debugging digitaler Systeme macht.
Wie erweiterbar ist die Speichertiefe des Geräts?
Das RIGOL MSO5074 bietet eine standardmäßige Speichertiefe, die jedoch durch optionale Upgrades erheblich erweitert werden kann. Dies ermöglicht die Erfassung längerer Signalverläufe mit hoher Auflösung, was für die Analyse komplexer oder zeitkritischer Ereignisse von Vorteil ist.
Welche Art von Signalen kann ich mit diesem Oszilloskop analysieren?
Sie können eine breite Palette von Signalen analysieren, darunter analoge Signale wie Spannungen und Ströme sowie digitale Signale von Logikgattern, Bussen und seriellen Kommunikationsschnittstellen.
Ist die Bedienung des RIGOL MSO5074 komplex?
Nein, das Gerät wurde mit einer intuitiven Benutzeroberfläche konzipiert, die durch einen großen Touchscreen und dedizierte Tasten unterstützt wird. Dies erleichtert sowohl erfahrenen Anwendern als auch Einsteigern die effiziente Nutzung.
Bietet das Oszilloskop Funktionen zur automatischen Signalmessung?
Ja, das RIGOL MSO5074 verfügt über eine Vielzahl von automatischen Messfunktionen, die gängige Signalparameter wie Spannung, Frequenz, Periode und Anstiegs-/Abfallzeit direkt anzeigen können, was den Analyseprozess beschleunigt.
Welche Schnittstellen zur Datenübertragung sind vorhanden?
Das Gerät ist mit Standard-Schnittstellen wie USB (Host und Device) und LAN ausgestattet, die eine einfache Datenübertragung und Fernsteuerung ermöglichen.
