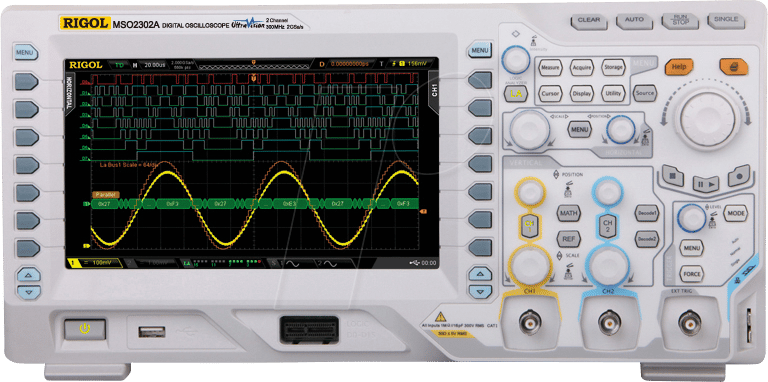

RIGOL MSO2302A-S: Ihr Schlüssel zur tiefgreifenden Signalanalyse in anspruchsvollen Umgebungen
Für Ingenieure, Techniker und Entwickler, die an der Spitze der Elektronik- und IT-Entwicklung arbeiten, stellt die präzise und umfassende Analyse von analogen und digitalen Signalen eine fundamentale Herausforderung dar. Das RIGOL MSO2302A-S – Mixed-Signal-Oszilloskop mit 300 MHz Bandbreite, 2+16 Kanälen und integriertem Arbitrary Waveform Generator (AWG) ist die ultimative Lösung, um komplexe Signalinteraktionen zu verstehen, Fehler schnell zu identifizieren und Designs zuverlässig zu verifizieren. Dieses Instrument adressiert gezielt die Notwendigkeit, sowohl analoge als auch digitale Domänen gleichzeitig und synchron zu erfassen und zu analysieren, was mit herkömmlichen Oszilloskopen oft nur mit erheblichen Kompromissen möglich ist.
Maximale Vielseitigkeit und Leistung für anspruchsvolle Anwendungen
Das RIGOL MSO2302A-S übertrifft Standard-Oszilloskope durch seine Fähigkeit, als echtes Mixed-Signal-Instrument zu agieren. Die Kombination aus zwei hochauflösenden analogen Kanälen und sechzehn digitalen Logikkanälen ermöglicht die gleichzeitige Beobachtung und Korrelation von Signalen aus verschiedenen Systemteilen. Mit einer Bandbreite von 300 MHz und einer Abtastrate von bis zu 2 GSa/s liefert es die nötige Detailtiefe zur Erfassung selbst schneller Signalveränderungen und transienter Ereignisse. Der integrierte Arbitrary Waveform Generator (AWG) mit 14-Bit Auflösung und 25 MHz Ausgangsfrequenz erweitert die Funktionalität erheblich, indem er die Erzeugung komplexer Testsignale für umfassende Systemtests ermöglicht.
Hauptmerkmale und Vorteile des RIGOL MSO2302A-S
- Umfassende Mixed-Signal-Fähigkeiten: Analoge Signalanalyse kombiniert mit detaillierter digitaler Logikanalyse auf 16 Kanälen für ein vollständiges Bild komplexer Systeme.
- Hohe Bandbreite und Abtastrate: 300 MHz Bandbreite und bis zu 2 GSa/s Abtastrate erfassen selbst schnelle Signalverläufe mit höchster Genauigkeit.
- Integrierter Arbitrary Waveform Generator (AWG): 25 MHz AWG mit 14-Bit Auflösung ermöglicht die Generierung anspruchsvoller Testsignale zur umfassenden Systemcharakterisierung.
- Erweiterte Trigger- und Analysefunktionen: Spezifische Trigger für serielle Protokolle (optional), mächtige Maskentests und vielfältige automatische Messungen beschleunigen den Debugging-Prozess.
- Großes Farbdisplay: Ein klares und gut lesbares 8-Zoll-TFT-LCD-Display mit 65.536 Farben stellt Signalformen und Messdaten übersichtlich dar.
- Intuitive Bedienung: Eine durchdachte Benutzeroberfläche mit Schnellzugriffstasten und virtuellen Knöpfen sorgt für effizientes Arbeiten.
- Kompaktes Design: Das robuste und platzsparende Gehäuse passt ideal auf jeden Labortisch.
- Umfangreiche Konnektivität: Standard-Schnittstellen wie USB Host/Device und LAN ermöglichen einfache Datenübertragung und Fernsteuerung.
Tiefgehende Technologie und Anwendungsvielfalt
Das RIGOL MSO2302A-S ist konzipiert, um die Komplexität moderner elektronischer Designs zu bewältigen, bei denen die Interaktion zwischen analogen und digitalen Komponenten entscheidend ist. Die 16 digitalen Kanäle mit ihrer hohen Abtastrate sind ideal für die Analyse von Bus-Protokollen wie I2C, SPI, UART und parallelen Schnittstellen. Die synchrone Erfassung von analogen und digitalen Signalen ermöglicht das Aufspüren von Timing-Problemen, Glitches oder unerwünschten Wechselwirkungen, die bei der Entwicklung von eingebetteten Systemen, Mikrocontrollern oder Kommunikationsschnittstellen auftreten können. Der integrierte AWG ist nicht nur ein Generator, sondern ein essenzielles Werkzeug zur Simulation realistischer Umgebungsbedingungen oder zur gezielten Prüfung von Schaltungen auf Fehler, die durch spezifische Eingangssignale ausgelöst werden.
Die 300 MHz Bandbreite der analogen Kanäle gewährleistet die akkurate Darstellung von Signalen bis zu dieser Frequenz, was für die Analyse von Audio-, Video- und vielen digitalen Signalformen relevant ist. Die Abtastrate von 2 GSa/s sorgt für eine feine Auflösung im Zeitbereich, wodurch auch schnelle Änderungen und Details sichtbar werden. RIGOL setzt auf proprietäre Signalverarbeitungstechnologien, um ein geringes Grundrauschen und eine hohe Signalintegrität zu gewährleisten, was für präzise Messungen unerlässlich ist.
Produkt-Spezifikationen im Detail
| Kategorie | Spezifikation |
|---|---|
| Produktname | RIGOL MSO2302A-S Mixed-Signal-Oszilloskop |
| Anzahl Analoge Kanäle | 2 |
| Anzahl Digitale Kanäle | 16 |
| Bandbreite Analog | 300 MHz |
| Maximale Abtastrate (alle Kanäle) | 2 GSa/s |
| Speichertiefe pro Kanal | Bis zu 140 Mpts (mit optionaler Option) |
| Vertikale Auflösung | 8-Bit |
| Arbitrary Waveform Generator (AWG) | Ja, 25 MHz Ausgangsfrequenz, 14-Bit Auflösung |
| Display | 8-Zoll TFT-LCD Farbdisplay (65.536 Farben) |
| Trigger-Modi | Edge, Pulse, Video, Slope, Pattern, Parallel, Serial (optional), Runtime, Runt, Nth Edge |
| Automatische Messungen | 32 Arten |
| Schnittstellen | USB Host, USB Device, LAN |
| Abmessungen (B x H x T) | Ca. 380 mm x 208 mm x 132 mm |
| Gewicht | Ca. 3.2 kg |
Erweiterte Analysewerkzeuge für effizientes Debugging
Das RIGOL MSO2302A-S ist mehr als nur ein Messgerät; es ist ein leistungsstarkes Werkzeug zur Fehleranalyse. Die Vielzahl an Trigger-Optionen, einschließlich fortschrittlicher Trigger wie Runt und Nth Edge, ermöglicht das präzise Erfassen von seltenen Ereignissen. Die optionale Unterstützung für die Dekodierung und das Triggering von seriellen Protokollen wie I2C, SPI, UART, CAN und LIN ist ein entscheidender Vorteil für Entwickler von Kommunikationssystemen und eingebetteten Geräten. Maskentests sind ein weiteres Kernstück der Analysefähigkeiten, mit denen sich Signalformen anhand vordefinierter Kriterien überprüfen lassen, um Abweichungen schnell zu erkennen.
Die großzügige Speichertiefe von bis zu 140 Mpts (mit entsprechender Option) erlaubt es, auch lange Signalverläufe ohne Informationsverlust zu erfassen und zu analysieren. Dies ist besonders nützlich bei der Untersuchung von Systemverhalten über längere Zeiträume oder bei der Analyse von komplexen Datenströmen. Die automatische Messfunktion für 32 verschiedene Parameter wie Amplitude, Frequenz, Periode und Effektivwert spart Zeit und reduziert die Fehleranfälligkeit bei manuellen Messungen.
Benutzerfreundlichkeit und Anwendererlebnis
RIGOL versteht die Bedeutung einer intuitiven Bedienung im hektischen Laboralltag. Das MSO2302A-S verfügt über ein großzügiges 8-Zoll-Farbdisplay, das eine klare und detaillierte Darstellung von Signalformen, Messwerten und Menüs ermöglicht. Die Anordnung der Bedienelemente ist logisch und gut durchdacht, mit dedizierten Tasten für häufig genutzte Funktionen sowie einem digitalen Steuerknopf, der für verschiedene Parameter genutzt werden kann. Diese Kombination aus leistungsstarker Hardware und durchdachter Benutzeroberfläche macht das RIGOL MSO2302A-S zu einem effizienten und angenehmen Werkzeug für jeden professionellen Anwender.
FAQ – Häufig gestellte Fragen zu RIGOL MSO2302A-S – Mixed-Signal-Oszilloskop, 300 MHz, 2 + 16 Kanäle, ARB-Generator
Was ist der Hauptvorteil der Mixed-Signal-Fähigkeit des MSO2302A-S?
Der Hauptvorteil der Mixed-Signal-Fähigkeit ist die gleichzeitige Erfassung und Analyse von analogen und digitalen Signalen. Dies ermöglicht ein tieferes Verständnis der Systeminteraktionen, die Aufdeckung von Timing-Problemen und die Fehlerbehebung in komplexen eingebetteten Systemen, wo sowohl analoge als auch digitale Komponenten eine Rolle spielen.
Ist der integrierte Arbitrary Waveform Generator (AWG) für professionelle Tests ausreichend?
Ja, der integrierte AWG mit 25 MHz Ausgangsfrequenz und 14-Bit Auflösung ist für eine Vielzahl von professionellen Tests und Simulationen gut geeignet. Er ermöglicht die Erzeugung von komplexen Testsignalen zur Charakterisierung von Schaltungen und zur Fehlerdiagnose.
Welche Arten von digitalen Signalen können mit den 16 digitalen Kanälen analysiert werden?
Die 16 digitalen Kanäle können eine breite Palette von digitalen Signalen erfassen und analysieren, einschließlich paralleler Datenbusse, serieller Protokolle (wie I2C, SPI, UART – oft mit optionaler Software-Unterstützung) und anderer digitaler Logiksignale, was sie ideal für die Überwachung von Mikrocontroller- oder Busaktivitäten macht.
Wie wirkt sich die Speichertiefe von bis zu 140 Mpts auf die Messungen aus?
Eine hohe Speichertiefe wie 140 Mpts (mit entsprechender Option) ermöglicht die Erfassung längerer Signalverläufe mit hoher Auflösung. Dies ist entscheidend, wenn Sie über einen längeren Zeitraum Signale aufzeichnen oder komplexe digitale Datenströme analysieren müssen, ohne Detailinformationen zu verlieren.
Welche Schnittstellen sind für die Datenübertragung und Fernsteuerung vorhanden?
Das RIGOL MSO2302A-S ist mit Standard-Schnittstellen wie USB Host (zum Anschluss von USB-Sticks für Speicherung und Screenshots), USB Device (für die Anbindung an einen PC) und einem LAN-Anschluss (für die Fernsteuerung über das Netzwerk) ausgestattet.
Ist das Gerät für den Einsatz in anspruchsvollen Laboren geeignet?
Ja, das RIGOL MSO2302A-S ist ein professionelles Messgerät, das für den Einsatz in anspruchsvollen Labor- und Entwicklungsanwendungen konzipiert ist. Seine robuste Bauweise, die präzise Messtechnik und die umfangreichen Analysefunktionen machen es zu einem zuverlässigen Werkzeug für Ingenieure und Techniker.
Welche Vorteile bietet die 300 MHz Bandbreite im Vergleich zu Geräten mit geringerer Bandbreite?
Die 300 MHz Bandbreite ermöglicht die akkurate Erfassung und Darstellung von Signalen bis zu dieser Frequenz. Dies ist wichtig für die Analyse von Hochfrequenzsignalen, die genaue Wiedergabe von schnellen digitalen Flanken und die Vermeidung von Signalverzerrungen, die bei zu geringer Bandbreite auftreten können.
