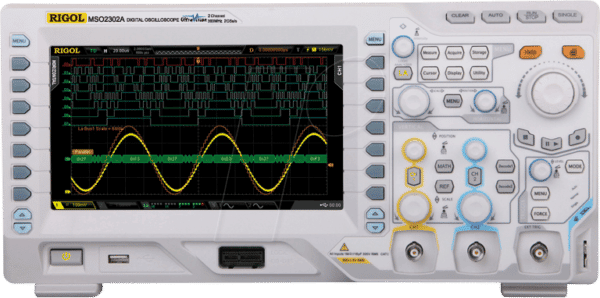

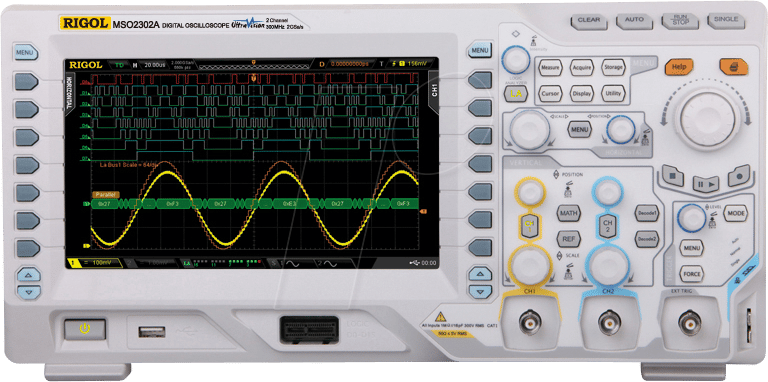

Entschlüsseln Sie komplexe Signale mit dem RIGOL MSO2302A Mixed-Signal-Oszilloskop
Das RIGOL MSO2302A Mixed-Signal-Oszilloskop mit 300 MHz Bandbreite und 2 + 16 Kanälen ist die ultimative Lösung für Ingenieure, Techniker und Hobbyisten, die tiefer in die Analyse digitaler und analoger Signale eintauchen müssen. Wenn Sie auf der Suche nach präziser Fehlersuche, detaillierter Signalverarbeitung und effizienter Entwicklung in den Bereichen Embedded-Systeme, Leistungselektronik oder Kommunikationsschnittstellen sind, bietet dieses Gerät die Leistung und Flexibilität, die Sie benötigen, um über Standard-Oszilloskope hinauszuwachsen.
Überlegene Leistung und Vielseitigkeit für anspruchsvolle Anwendungen
Das RIGOL MSO2302A zeichnet sich durch seine überlegene integrierte Funktionalität aus, die weit über die Möglichkeiten herkömmlicher analoger Oszilloskope oder reiner Digitaloszilloskope hinausgeht. Mit seiner kombinierten analog-digitalen Erfassung und der umfangreichen Kanalanzahl ermöglicht es Ihnen, simultan analoge Signalverläufe mit hoher Präzision zu visualisieren und digitale Datenströme parallel zu analysieren. Dies ist ein entscheidender Vorteil bei der Fehlersuche in komplexen digitalen Systemen, wo das Zusammenspiel von analogen Steuer- und digitalen Datensignalen maßgeblich ist. Die großzügige Bandbreite von 300 MHz stellt sicher, dass auch schnelle Signaländerungen präzise erfasst und dargestellt werden.
Innovative Erfassungstechnologie für tiefgreifende Einblicke
Der Kern des RIGOL MSO2302A liegt in seiner fortschrittlichen Erfassungstechnologie, die eine hohe Abtastrate und eine erhebliche Speichertiefe kombiniert. Dies ermöglicht die detailgetreue Erfassung transienter Ereignisse und komplexer Signalmuster über längere Zeiträume. Die digitale Logikanalysator-Sektion mit 16 Kanälen bietet eine leistungsstarke Plattform für die Analyse von Bussystemen, die Überwachung von Protokollen und die Synchronisation mit analogen Messungen. Diese Kombination eröffnet neue Dimensionen der Signalintegrität und Systemanalyse, die mit spezialisierten Geräten nur mit erheblichem Aufwand oder gar nicht erreichbar wären.
Hauptvorteile des RIGOL MSO2302A
- Erweiterte Signaldiagnose: Nahtlose Integration von 2 analogen und 16 digitalen Kanälen zur gleichzeitigen Analyse komplexer Systeme.
- Hohe Bandbreite: 300 MHz Bandbreite ermöglicht die präzise Erfassung schneller analoger Signale und detaillierter Signaländerungen.
- Umfangreiche Speichertiefe: Erfasst lange Signalsequenzen und transiente Ereignisse mit hoher Auflösung für detaillierte Analysen.
- Leistungsstarke Trigger-Optionen: Flexible Trigger-Modi (Edge, Pulse Width, Video, Pattern, etc.) für die Isolierung spezifischer Signalereignisse.
- Integrierte Protokollanalyse: Unterstützung für gängige serielle Protokolle (optional) erleichtert die Fehlersuche in Kommunikationssystemen.
- Benutzerfreundliche Oberfläche: Intuitive Bedienung mit einem großen, hochauflösenden Farbdisplay und leicht zugänglichen Bedienelementen.
- Robuste Bauweise: Hochwertige Materialien und eine stabile Konstruktion gewährleisten Langlebigkeit und Zuverlässigkeit im professionellen Umfeld.
Technische Spezifikationen im Detail
Das RIGOL MSO2302A ist darauf ausgelegt, den Anforderungen moderner Elektronikentwicklung gerecht zu werden. Die Kombination aus präziser analoger Messung und umfassender digitaler Analyse macht es zu einem unverzichtbaren Werkzeug für ein breites Spektrum von Anwendungen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Bandbreite | 300 MHz |
| Anzahl analoger Kanäle | 2 |
| Anzahl digitaler Kanäle | 16 |
| Abtastrate (analog, maximal) | Bis zu 2 GSa/s pro Kanal |
| Abtastrate (digital, maximal) | Bis zu 1 GSa/s (geteilt über alle Kanäle) |
| Speichertiefe (analog, maximal) | Bis zu 140 Mpts pro Kanal |
| Speichertiefe (digital, maximal) | Bis zu 28 Mpts (geteilt über alle Kanäle) |
| Anzeige | 8-Zoll-TFT-LCD-Farbbildschirm mit hoher Auflösung |
| Vertikale Empfindlichkeit | 1 mV/div bis 10 V/div |
| Eingangskopplung | DC, AC, GND |
| Trigger-Modi | Edge, Pulse Width, Video, Pattern, Slope, Timeout, RS232, I2C, SPI (optional) |
| Schnittstellen | USB (Host & Device), LAN, optional: GPIB |
| Stromversorgung | AC 100-240V, 50/60Hz |
| Abmessungen (B x H x T) | Ca. 380 mm x 200 mm x 125 mm |
| Gewicht | Ca. 4,0 kg |
Anwendungsgebiete und Einsatzszenarien
Das RIGOL MSO2302A ist ein vielseitiges Instrument, das sich hervorragend für eine breite Palette von Anwendungen eignet:
- Entwicklung und Debugging von Embedded-Systemen: Analyse von Mikrocontroller-Bussen (SPI, I2C, UART), Synchronisation von analogen Sensordaten mit digitalen Steuerbefehlen.
- Leistungselektronik: Überwachung von Schaltzuständen, Analyse von Motorsteuerungen und Untersuchung von Stromversorgungsdesigns.
- Automobil- und Luftfahrtindustrie: Debugging von CAN-Bus-Systemen und anderen Kommunikationsschnittstellen.
- Forschung und Lehre: Vermittlung komplexer elektronischer Konzepte durch anschauliche Signalvisualisierung und Analyse.
- Produktionstest und Qualitätskontrolle: Schnelle und präzise Überprüfung der Signalintegrität und Funktionalität von elektronischen Baugruppen.
FAQ – Häufig gestellte Fragen zu RIGOL MSO2302A – Mixed-Signal-Oszilloskop, 300 MHz, 2 + 16 Kanäle
Was genau bedeutet „Mixed-Signal-Oszilloskop“ und welche Vorteile bietet es gegenüber einem reinen Oszilloskop?
Ein Mixed-Signal-Oszilloskop (MSO) kombiniert die Fähigkeiten eines herkömmlichen analogen Oszilloskops mit denen eines digitalen Logikanalysators. Das bedeutet, dass Sie gleichzeitig analoge Signale mit hoher Auflösung und Präzision darstellen und analysieren können, während Sie parallel dazu digitale Signale und Datenströme erfassen und interpretieren. Dies ist unerlässlich für die Fehlersuche in komplexen digitalen Systemen, bei denen analoge und digitale Komponenten eng zusammenarbeiten. Sie können beispielsweise einen analogen Sensorausgang und die dazugehörigen digitalen Steuersignale gleichzeitig visualisieren, was bei einem reinen Oszilloskop nicht möglich wäre.
Wie wirkt sich die Bandbreite von 300 MHz auf die Messgenauigkeit aus?
Eine Bandbreite von 300 MHz gibt an, bis zu welcher Frequenz das Oszilloskop Signale mit geringem Dämpfungsverlust erfassen kann. Je höher die Bandbreite, desto genauer werden schnell wechselnde Signale und Details dargestellt. Für die Analyse von vielen digitalen Systemen und moderner analoger Schaltungen ist eine Bandbreite von 300 MHz ausreichend, um Fehler und Signalintegritätsprobleme präzise zu identifizieren. Es stellt sicher, dass auch schnelle Anstiegs- und Abfallzeiten sowie hochfrequente Anteile im Signal korrekt abgebildet werden.
Was ist der Vorteil der 16 digitalen Kanäle bei diesem Gerät?
Die 16 digitalen Kanäle ermöglichen die gleichzeitige Erfassung und Analyse mehrerer digitaler Signale. Dies ist besonders nützlich bei der Untersuchung von Bussystemen wie SPI, I2C, UART oder parallelen Datenbussen, die in vielen Mikrocontrollern und integrierten Schaltkreisen vorkommen. Sie können komplexe digitale Interaktionen verfolgen, Protokollfehler erkennen und die Synchronisation zwischen digitalen Daten und analogen Steuerungen untersuchen, was für die Entwicklung von Embedded-Systemen von entscheidender Bedeutung ist.
Welche Speichertiefe wird für die Analyse von langen Signalverläufen benötigt?
Die Speichertiefe bestimmt, wie viele Datenpunkte das Oszilloskop gleichzeitig erfassen und speichern kann. Eine hohe Speichertiefe (bis zu 140 Mpts pro analogem Kanal beim MSO2302A) ist entscheidend, um auch über längere Zeiträume auftretende transiente Ereignisse, seltene Fehler oder langsame Signaländerungen vollständig zu erfassen und zu analysieren, ohne dabei an Auflösung zu verlieren. Dies ist besonders wichtig bei der Fehlersuche in komplexen Systemen oder bei der Untersuchung von Langzeitverhalten.
Ist das RIGOL MSO2302A für professionelle Anwendungen geeignet?
Ja, das RIGOL MSO2302A ist speziell für professionelle Anwendungen konzipiert. Mit seiner hohen Bandbreite, der umfangreichen Kanalanzahl, der großen Speichertiefe und den fortschrittlichen Trigger- und Analysefunktionen erfüllt es die Anforderungen von Ingenieuren und Technikern in der Forschung, Entwicklung, Produktion und Fehlerbehebung. Die robuste Bauweise und die zuverlässige Leistung machen es zu einem vertrauenswürdigen Werkzeug für den täglichen Einsatz.
Welche Protokollanalyse-Optionen sind verfügbar?
Das RIGOL MSO2302A bietet optional erweiterte Protokollanalyse-Funktionen. Dazu gehören Decoder für gängige serielle Kommunikationsprotokolle wie RS232, I2C und SPI. Diese Funktion ist äußerst wertvoll, um digitale Kommunikationsschnittstellen zu debuggen, indem sie die erfassten Datenströme direkt in lesbare Befehle und Daten umwandelt, was die Fehlersuche erheblich vereinfacht.
Wie unterscheidet sich das RIGOL MSO2302A von anderen Oszilloskop-Serien von Rigol?
Das MSO2000-Serie, zu der das MSO2302A gehört, positioniert sich als leistungsstarke und vielseitige Lösung, die eine exzellente Balance zwischen Bandbreite, Kanalanzahl und Speichertiefe bietet. Im Vergleich zu einfacheren Modellen bietet die MSO2000-Serie eine höhere Bandbreite und mehr digitale Kanäle. Im Vergleich zu höherpreisigen Serien (wie der MSO4000 oder MSO5000) bietet die MSO2000-Serie oft einen günstigeren Einstiegspunkt, während sie dennoch die Kernanforderungen für Mixed-Signal-Analyse erfüllt.
