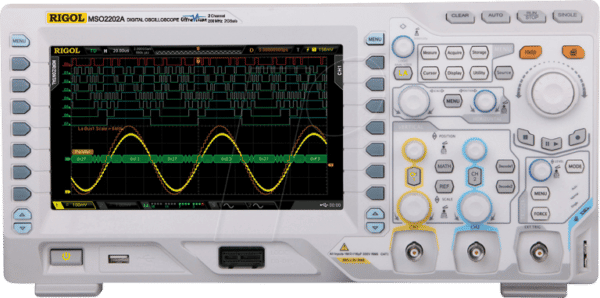

RIGOL MSO2202A-S: Ihr Schlüssel zur präzisen Analyse digitaler und analoger Signale
Für Ingenieure, Entwickler und Techniker, die eine leistungsstarke und vielseitige Lösung für komplexe Debugging-Aufgaben benötigen, bietet das RIGOL MSO2202A-S Mixed-Signal-Oszilloskop eine unübertroffene Kombination aus Geschwindigkeit, Kanalanzahl und integrierten Funktionen. Dieses Gerät adressiert die Herausforderung, sowohl analoge als auch digitale Signalverhalten simultan und mit hoher Auflösung zu erfassen und zu analysieren, was für die Entwicklung moderner elektronischer Systeme unerlässlich ist.
Überragende Leistung und Vielseitigkeit für Ihre Entwicklungsanforderungen
Das RIGOL MSO2202A-S hebt sich deutlich von einfachen Oszilloskopen ab, indem es die Vorteile eines leistungsstarken Mixed-Signal-Oszilloskops mit denen eines integrierten Arbitrary Waveform Generators (ARB) vereint. Mit einer Bandbreite von 200 MHz, zwei analogen Kanälen und beeindruckenden 16 digitalen Kanälen ermöglicht es eine umfassende Betrachtung von Systeminteraktionen, die mit herkömmlichen Geräten schlichtweg nicht möglich wäre. Die Möglichkeit, analoge und digitale Signale synchron zu erfassen und zu korrelieren, beschleunigt den Debugging-Prozess erheblich und reduziert die Fehleranfälligkeit.
Kernfunktionen und Vorteile des RIGOL MSO2202A-S
- Umfassende Signalintegrität: Mit einer Bandbreite von 200 MHz und einer Abtastrate von bis zu 2 GSa/s erfasst das MSO2202A-S auch schnelle Signale mit hoher Genauigkeit.
- Erweiterte Analysekapazitäten: Die Kombination aus 2 analogen und 16 digitalen Kanälen ermöglicht die parallele Analyse von komplexen digitalen Bussen und analogen Steuerleitungen.
- Integrierter Arbitrary Waveform Generator (ARB): Mit einem 25 MHz ARB-Generator können Sie Stimulus-Signale erstellen, um Ihre Schaltungen zu testen und zu validieren, was den Entwicklungsworkflow optimiert.
- Tiefe Trigger- und Protokollanalyse: Fortschrittliche Trigger-Modi und optionale Protokollanalyse-Pakete (z.B. I2C, SPI, UART) erleichtern das Auffinden spezifischer Ereignisse in komplexen Datenströmen.
- Benutzerfreundliches Interface: Ein intuitives Bedienkonzept und ein hochauflösender Farbbildschirm sorgen für eine effiziente Bedienung und klare Darstellung der Messergebnisse.
- Hohe Speichertiefe: Mit einer Speichertiefe von bis zu 56 Mpts pro Kanal können auch lange und ereignisreiche Signale detailliert erfasst und analysiert werden.
- Kompaktes und robustes Design: Das Gerät ist für den professionellen Einsatz konzipiert und fügt sich nahtlos in jede Laborumgebung ein.
Detaillierte Spezifikationen und Konstruktionsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Gerätetyp | Mixed-Signal-Oszilloskop (MSO) |
| Modell | RIGOL MSO2202A-S |
| Analoge Bandbreite | 200 MHz |
| Anzahl analoger Kanäle | 2 |
| Anzahl digitaler Kanäle | 16 |
| Abtastrate (analog) | Bis zu 2 GSa/s |
| Speichertiefe (analog) | Bis zu 56 Mpts pro Kanal |
| ARB-Generator Bandbreite | 25 MHz |
| ARB-Funktionen | Sinus, Rechteck, Dreieck, Rampe, Puls, Rauschen, Arbiträr |
| Display | Hochauflösender Farb-TFT-LCD |
| Anschlussmöglichkeiten | USB Host & Device, LAN, Trigger Out |
| Trigger-Modi | Edge, Pulse Width, Video, Slope, Pattern, Protocol (optional) |
| Leistungsaufnahme | Typisch 40W |
| Abmessungen (B x H x T) | ca. 380 mm x 209 mm x 120 mm |
| Gewicht | ca. 3.2 kg |
Die Vorteile des integrierten ARB-Generators
Der im RIGOL MSO2202A-S integrierte Arbitrary Waveform Generator (ARB) mit einer Bandbreite von 25 MHz erweitert die Funktionalität des Geräts signifikant. Anstatt auf ein separates Signalgeneratorsystem zurückgreifen zu müssen, können Sie nun direkt am Oszilloskop eine Vielzahl von Standardfunktionen (Sinus, Rechteck, Dreieck, etc.) sowie komplexe, benutzerdefinierte Signalformen generieren. Dies ist besonders vorteilhaft für die Verifikation von Schaltungen, die Charakterisierung von Bauteilen oder die Simulation von Störsignalen. Die synchronisierte Erzeugung und Messung von Signalen ermöglicht eine effizientere und genauere Analyse des Systemverhaltens unter verschiedenen Stimulationsbedingungen.
Tiefe und breite Analyse durch Mixed-Signal-Fähigkeiten
Die 16 digitalen Kanäle des MSO2202A-S sind ein entscheidendes Merkmal für die Analyse moderner eingebetteter Systeme, die oft auf serielle Kommunikationsprotokolle wie I2C, SPI oder UART angewiesen sind. Durch die gleichzeitige Darstellung analoger und digitaler Signale können Sie präzise Korrelationen zwischen dem Verhalten Ihrer digitalen Logik und den analogen Steuersignalen erkennen. Dies ist unerlässlich, um Timing-Probleme, Glitches oder unerwartetes Verhalten in komplexen Systemen zu identifizieren. Die hochentwickelten Trigger-Funktionen, die sowohl analoge als auch digitale Signale einbeziehen können, ermöglichen es Ihnen, spezifische Ereignisse, die durch die Interaktion dieser Signale ausgelöst werden, präzise zu isolieren und zu untersuchen.
Präzision und Zuverlässigkeit für professionelle Anwendungen
Das RIGOL MSO2202A-S wurde mit dem Ziel entwickelt, eine hohe Messgenauigkeit und Zuverlässigkeit für anspruchsvolle Anwendungen zu gewährleisten. Die hohe vertikale Auflösung und die präzise Kalibrierung des Geräts stellen sicher, dass Ihre Messergebnisse den tatsächlichen Signalverläufen exakt entsprechen. Die robuste Konstruktion und die durchdachte Anordnung der Bedienelemente machen das Gerät zu einem langlebigen und benutzerfreundlichen Werkzeug in jeder professionellen Entwicklungsumgebung.
Effizientes Debugging und Fehleranalyse
Die Fähigkeit, bis zu 18 Kanäle gleichzeitig zu überwachen, kombiniert mit einer großen Speichertiefe von bis zu 56 Mpts pro Kanal, ermöglicht es Ihnen, auch langwierige Signalverläufe mit hoher Auflösung zu erfassen. Dies ist von unschätzbarem Wert für die Analyse von transienten Fehlern oder die Untersuchung von Systemzuständen über längere Zeiträume. Die Suchfunktion innerhalb der aufgezeichneten Daten und die Möglichkeit, Trigger auf bestimmte Muster oder Protokollereignisse zu legen, beschleunigen den Prozess der Fehlerfindung dramatisch. Anstatt Stunden mit manueller Sichtung von Daten zu verbringen, können Sie mit dem MSO2202A-S gezielt die relevanten Abschnitte identifizieren.
Erweiterungsmöglichkeiten für spezifische Anforderungen
Für eine noch tiefere Analyse und Unterstützung spezifischer Kommunikationsprotokolle bietet RIGOL optionale Software-Pakete an, die die dekodierenden und Analysefähigkeiten des MSO2202A-S erweitern. Diese Pakete ermöglichen die automatische Dekodierung von Datenpaketen verschiedenster serielle Protokolle, was den Aufwand für die Interpretation digitaler Kommunikation erheblich reduziert. Durch diese Erweiterbarkeit ist das MSO2202A-S eine zukunftssichere Investition, die mit Ihren Anforderungen wachsen kann.
FAQ – Häufig gestellte Fragen zu RIGOL MSO2202A-S – Mixed-Signal-Oszilloskop, 200 MHz, 2 + 16 Kanäle, ARB-Generator
Was genau bedeutet „Mixed-Signal-Oszilloskop“ und welche Vorteile bietet es?
Ein Mixed-Signal-Oszilloskop (MSO) kombiniert die Fähigkeiten eines klassischen Zweikanal-Oszilloskops mit denen eines Logikanalysators. Das RIGOL MSO2202A-S bietet zusätzlich zu seinen zwei analogen Kanälen 16 digitale Kanäle. Dies ermöglicht die simultane Erfassung und Analyse von analogen Signalen (wie Spannungen und Wellenformen) und digitalen Signalen (wie Datenbussen und Steuersignalen). Der entscheidende Vorteil ist die Möglichkeit, Korrelationen zwischen analogem und digitalem Verhalten zu erkennen und so komplexe Probleme in integrierten Schaltungen effektiver zu lösen.
Für welche Anwendungsbereiche ist das RIGOL MSO2202A-S besonders geeignet?
Das MSO2202A-S ist ideal für Entwickler, Ingenieure und Techniker in Bereichen wie eingebettete Systeme, digitale Signalverarbeitung, Automotive-Elektronik, IoT-Entwicklung, Kommunikationssysteme und industrielle Automatisierung. Es eignet sich hervorragend für Aufgaben wie das Debugging von Mikrocontroller-basierten Systemen, die Analyse von seriellen Kommunikationsprotokollen, das Testen von Timing-Parametern und die Verifikation von Schaltkreisen.
Wie leistungsfähig ist der integrierte Arbitrary Waveform Generator (ARB)?
Der integrierte ARB-Generator des MSO2202A-S bietet eine Bandbreite von 25 MHz. Er ermöglicht die Erzeugung einer Vielzahl von Standard-Signalformen wie Sinus, Rechteck, Dreieck, Rampe, Puls und Rauschen. Darüber hinaus können Sie benutzerdefinierte Signalformen erstellen und speichern, um spezifische Testbedingungen zu simulieren. Dies ist eine enorme Zeitersparnis, da kein externes Signalgeneratorsystem mehr benötigt wird.
Welche Art von Protokollanalyse unterstützt das Oszilloskop?
Das RIGOL MSO2202A-S bietet standardmäßig grundlegende Trigger-Funktionen für digitale Signale. Für eine erweiterte Protokollanalyse, wie z.B. die Dekodierung von I2C, SPI, UART oder CAN, sind optionale Software-Pakete erhältlich. Diese Pakete erweitern die Analysefunktionen erheblich und ermöglichen die automatische Dekodierung und Darstellung von Protokolldaten, was den Debugging-Prozess von Kommunikationsschnittstellen drastisch vereinfacht.
Wie ist die Speichertiefe des Geräts und welche Vorteile ergeben sich daraus?
Das MSO2202A-S verfügt über eine Speichertiefe von bis zu 56 Mpts (Megapoints) pro analogem Kanal. Eine größere Speichertiefe bedeutet, dass das Oszilloskop eine längere Periode eines Signals mit einer höheren Auflösung aufzeichnen kann. Dies ist entscheidend, um auch seltene Ereignisse, transiente Fehler oder langwierige Signalverläufe detailliert analysieren zu können, ohne Kompromisse bei der Detailgenauigkeit eingehen zu müssen.
Ist das Gerät für den Einsatz in anspruchsvollen Laborumgebungen geeignet?
Ja, das RIGOL MSO2202A-S wurde für den professionellen Einsatz konzipiert. Es zeichnet sich durch eine robuste Konstruktion, ein klares und übersichtliches Bedienfeld und einen hochauflösenden Farb-TFT-LCD aus, der eine ausgezeichnete Lesbarkeit der Messergebnisse bietet. Die Anschlussmöglichkeiten wie USB und LAN ermöglichen eine einfache Integration in bestehende Labornetzwerke und eine problemlose Datenübertragung.
