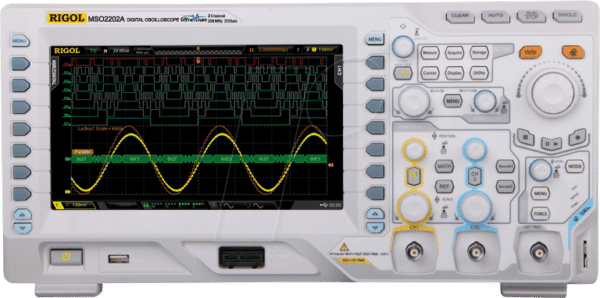

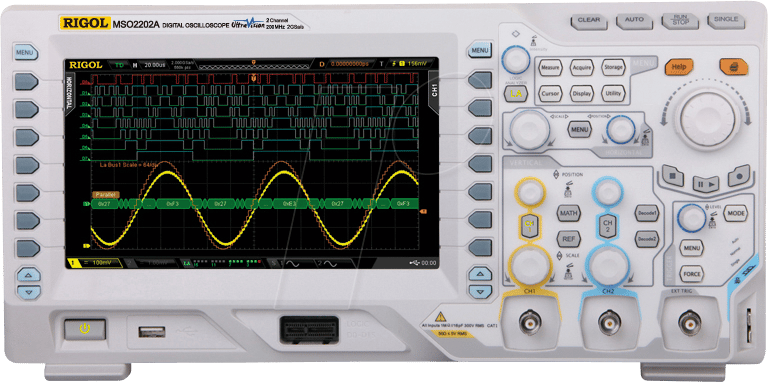

Entschlüsseln Sie Komplexe Schaltungen mit Präzision: Das RIGOL MSO2202A Mixed-Signal-Oszilloskop
Für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die digitale und analoge Signale gleichzeitig analysieren müssen, bietet das RIGOL MSO2202A Mixed-Signal-Oszilloskop eine leistungsstarke und vielseitige Lösung. Dieses Gerät adressiert die Herausforderung, das Zusammenspiel von digitalen und analogen Komponenten in modernen elektronischen Systemen zu verstehen und zu debuggen, indem es eine integrierte Plattform für umfassende Signaluntersuchungen bereitstellt.
Überlegene Signalintegrität und Analysemöglichkeiten
Das RIGOL MSO2202A setzt neue Maßstäbe in der Signalintegrität und Analyse, indem es weit über die Fähigkeiten von reinen Oszilloskopen oder einfachen Logikanalysatoren hinausgeht. Mit seiner Bandbreite von 200 MHz und der Fähigkeit, 2 analoge und 16 digitale Kanäle simultan zu erfassen, ermöglicht es eine ganzheitliche Betrachtung komplexer Schaltungen. Dies vermeidet die Notwendigkeit, mehrere separate Instrumente zu verwenden oder auf Kompromisse bei der Detailgenauigkeit einzugehen.
Leistungsstarke Analysetools für Entwickler
Das MSO2202A ist mit einer Fülle von fortschrittlichen Triggerungs- und Dekodierungsfunktionen ausgestattet, die speziell entwickelt wurden, um den Entwicklungsprozess zu beschleunigen und die Fehlersuche zu vereinfachen. Von der schnellen Suche nach spezifischen Mustern bis hin zur detaillierten Analyse serieller Protokolle bietet dieses Oszilloskop die Werkzeuge, die Sie benötigen, um Ihre Projekte effizient zum Erfolg zu führen.
- Umfassende Signalaufzeichnung: Erfasst bis zu 14 Mpts pro Kanal für detaillierte Einblicke in lange Signalfolgen.
- Multiplex-Analyse: Integriert 2 analoge und 16 digitale Kanäle, um das Zusammenspiel beider Welten nahtlos zu untersuchen.
- Erweiterte Trigger-Optionen: Bietet flexible Trigger-Modi, darunter Edge, Pulse Width, Video und serielle Dekodierungstrigger, um spezifische Signalereignisse präzise zu isolieren.
- Integrierte Protokollanalyse: Unterstützt die Dekodierung gängiger serieller Protokolle wie I2C, SPI, UART, CAN und LIN direkt im Gerät, was die Analyse digitaler Kommunikationsbusse vereinfacht.
- Intuitive Benutzeroberfläche: Ein hochauflösender 8-Zoll-WVGA-Bildschirm und eine klare Tastenanordnung sorgen für eine einfache Bedienung und schnelle Navigation durch komplexe Messungen.
- Vielseitige Messfunktionen: Bietet automatische Messungen für Spannung, Zeit und Frequenz sowie erweiterte Analysewerkzeuge wie FFT, Maskentest und Spektrumanalyse.
Robuste Konstruktion und Zuverlässige Leistung
Das RIGOL MSO2202A wurde für den anspruchsvollen Einsatz im Labor und im Feld konzipiert. Seine robuste Konstruktion garantiert Langlebigkeit, während die fortschrittliche Technologie für konsistente und genaue Messergebnisse sorgt, Tag für Tag.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | RIGOL MSO2202A |
| Analog-Bandbreite | 200 MHz |
| Anzahl analoger Kanäle | 2 |
| Anzahl digitaler Kanäle | 16 |
| Abtastrate (maximal) | 1 GSa/s (pro analogem Kanal) |
| Speichertiefe (maximal) | 14 Mpts (pro analogem Kanal) |
| Anstiegszeit | ≤ 1.75 ns |
| DC-Genauigkeit | ±3 % |
| Display | 8-Zoll WVGA (800 x 480) TFT LCD |
| Trigger-Typen | Edge, Pulse, Video, Slope, Overtime, Window, Pattern, RS232, I2C, SPI, CAN, LIN |
| Schnittstellen | USB Host, USB Device, LAN, Trig Out |
| Stromversorgung | 100-240 VAC, 45-440 Hz |
| Abmessungen (B x H x T) | 361 mm x 177 mm x 101 mm (ungefähre Maße, tatsächliche Maße können leicht variieren) |
| Gewicht | Ca. 2.5 kg (Netto) |
| Betriebstemperatur | 0 °C bis 40 °C |
| Luftfeuchtigkeit bei Betrieb | ≤ 80% relative Luftfeuchtigkeit |
Anwendungsbereiche und Vorteile für Experten
Das RIGOL MSO2202A ist die ideale Wahl für eine breite Palette von Anwendungen, darunter:
- Entwicklung eingebetteter Systeme: Debugging von Mikrocontrollern, Sensoren und Kommunikationsschnittstellen.
- Digitale Systementwicklung: Analyse von SPI-, I2C-, UART- und anderen digitalen Bussystemen.
- Leistungselektronik: Untersuchung von Schaltvorgängen, Spannungsspitzen und Stromverläufen.
- Automobiltechnik: Diagnose von CAN- und LIN-Bus-Kommunikation sowie Analyse von Sensorsignalen.
- IoT-Entwicklung: Überwachung von drahtlosen Kommunikationsmodulen und Sensordaten.
- Bildung und Forschung: Ein leistungsstarkes Werkzeug für das Verständnis komplexer Schaltungen in akademischen Umgebungen.
Die integrierte Logikanalysator-Funktionalität ist ein entscheidender Vorteil gegenüber reinen Oszilloskopen, da sie es ermöglicht, digitale Zustände und analoge Spannungspegel in Echtzeit zu korrelieren. Dies beschleunigt die Fehlersuche erheblich, da Probleme, die durch die Interaktion digitaler und analoger Komponenten verursacht werden, schnell identifiziert werden können.
Erweiterte Funktionen für Tiefgehende Analysen
Das MSO2202A bietet nicht nur grundlegende Messungen, sondern auch fortschrittliche Funktionen, die für eine tiefgehende Analyse unerlässlich sind:
- FFT-Analyse: Verwandeln Sie Zeitbereichssignale in ihre Frequenzkomponenten, um Rauschen und unerwünschte Frequenzen zu identifizieren.
- Maskentest: Definieren Sie Signalmasken und lassen Sie das Oszilloskop automatisch auf Überschreitungen prüfen, ideal für die Qualitätskontrolle.
- Serielle Dekodierung: Nutzen Sie die integrierten Dekodierer für gängige serielle Protokolle, um Datenströme direkt auf dem Bildschirm anzuzeigen und zu analysieren.
- Erweiterte Trigger: Von der Impulsbreiten-Triggerung bis hin zu komplexen Logikmustern können Sie Signale mit hoher Präzision isolieren.
Häufig gestellte Fragen (FAQ)
Häufig gestellte Fragen zu RIGOL MSO2202A – Mixed-Signal-Oszilloskop, 200 MHz, 2 + 16 Kanäle
Welche Vorteile bietet die Mixed-Signal-Funktionalität des RIGOL MSO2202A?
Die Mixed-Signal-Funktionalität ermöglicht die gleichzeitige Anzeige und Analyse von analogen und digitalen Signalen. Dies ist entscheidend für die Fehlersuche in Systemen, in denen digitale Logik mit analogen Schaltungsteilen interagiert, wie z. B. bei der Steuerung von Analogwandlern oder der Überwachung von Sensorwerten.
Ist das RIGOL MSO2202A für die Analyse von I2C- und SPI-Bussen geeignet?
Ja, das RIGOL MSO2202A verfügt über integrierte Dekodierer für gängige serielle Protokolle, einschließlich I2C und SPI. Dies ermöglicht die einfache Darstellung und Analyse der übertragenen Daten direkt auf dem Bildschirm des Oszilloskops, ohne zusätzliche Hardware.
Wie groß ist die Speichertiefe pro Kanal und welche Vorteile hat das?
Das RIGOL MSO2202A bietet eine Speichertiefe von bis zu 14 Mpts pro analogem Kanal. Dies ermöglicht die Erfassung und detaillierte Untersuchung von sehr langen Signalfolgen, was besonders nützlich ist, um seltene Ereignisse oder komplexe Timing-Probleme zu identifizieren.
Welche Arten von Triggern unterstützt das MSO2202A?
Das Gerät unterstützt eine breite Palette von Trigger-Typen, darunter Edge, Pulse Width, Video, Slope, Overtime, Window, Pattern sowie Trigger für serielle Protokolle wie RS232, I2C, SPI, CAN und LIN. Diese Vielfalt ermöglicht die präzise Isolierung fast jeder gewünschten Signalbedingung.
Kann ich mit diesem Oszilloskop auch digitale Signale mit einer höheren Abtastrate als die analoge Abtastrate erfassen?
Das RIGOL MSO2202A bietet eine maximale Abtastrate von 1 GSa/s pro analogem Kanal. Die Abtastrate für die digitalen Kanäle ist ebenfalls hoch und optimiert, um die zeitliche Korrelation mit den analogen Signalen sicherzustellen.
Ist die Benutzeroberfläche des Oszilloskops benutzerfreundlich?
Ja, das RIGOL MSO2202A verfügt über einen großzügigen 8-Zoll WVGA-Farbdisplay und eine intuitive Bedienoberfläche mit klar angeordneten Tasten. Dies erleichtert die Navigation und Einstellung von Messparametern, auch für Anwender, die mit digitalen Oszilloskopen noch nicht vertraut sind.
Welche Schnittstellen sind am RIGOL MSO2202A vorhanden?
Das Gerät ist mit einer Reihe von Standard-Schnittstellen ausgestattet, darunter USB Host für externe Speichergeräte, USB Device für die Anbindung an einen PC, LAN für Netzwerkverbindungen und einen Trig Out-Anschluss für die Synchronisation mit anderen Geräten.
