Präzision und Vielseitigkeit für anspruchsvolle Entwicklungsaufgaben: RIGOL MSO2102A Mixed-Signal-Oszilloskop

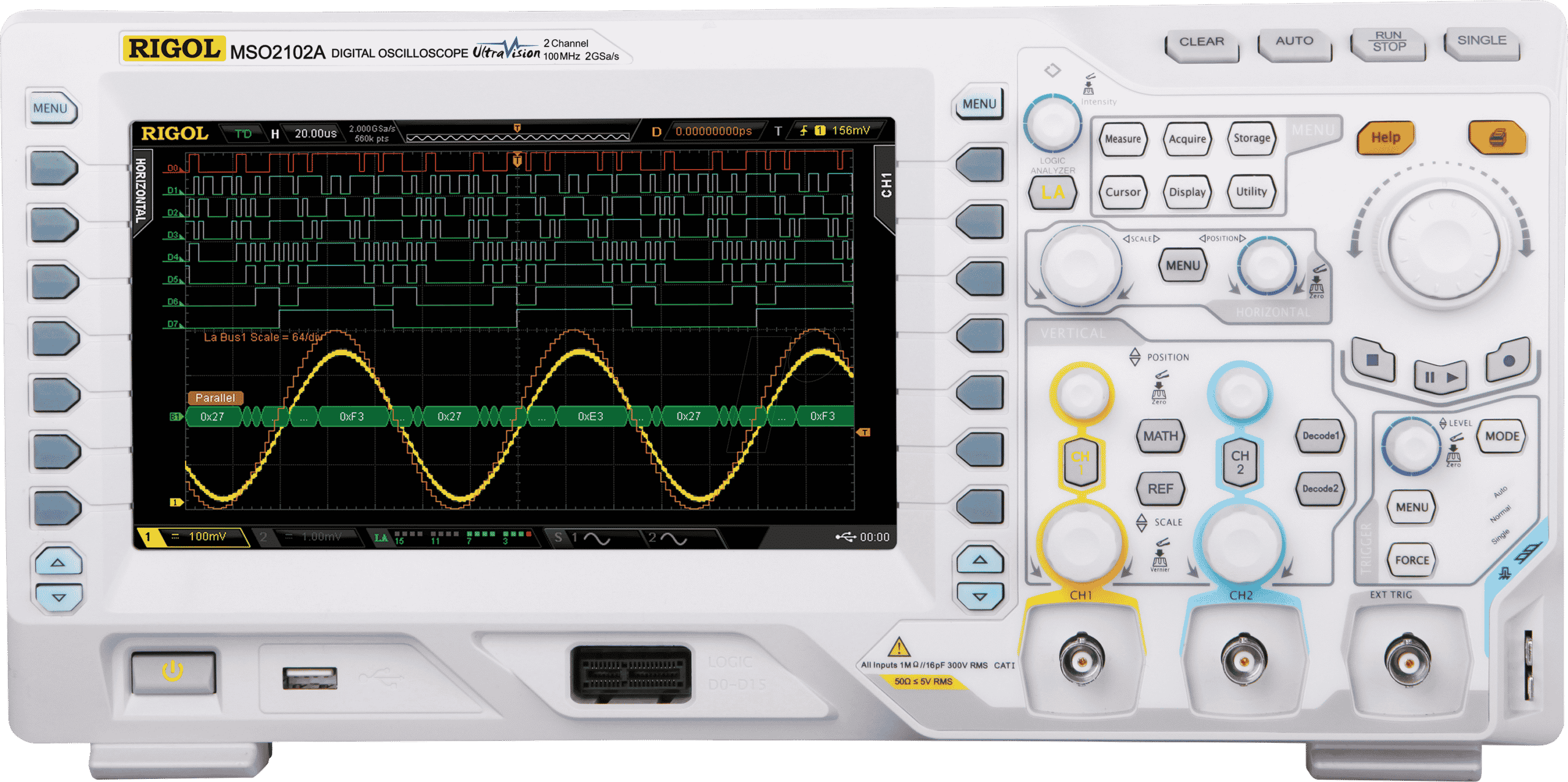

Das RIGOL MSO2102A Mixed-Signal-Oszilloskop mit 100 MHz Bandbreite und 2 + 16 Kanälen ist die ideale Lösung für Ingenieure, Techniker und Forscher, die komplexe digitale und analoge Signale präzise analysieren und debuggen müssen. Wenn herkömmliche Oszilloskope an ihre Grenzen stoßen, bietet dieses Gerät die notwendige Leistung und Flexibilität, um auch die anspruchsvollsten Messaufgaben zu meistern und Entwicklungszeiten signifikant zu verkürzen.
Überlegene Einblicke durch Mixed-Signal-Analyse
Die Stärke des RIGOL MSO2102A liegt in seiner Fähigkeit, analoge und digitale Signale gleichzeitig zu erfassen und zu korrelieren. Während Standard-Oszilloskope oft nur einen Teil des Bildes liefern, ermöglicht die Kombination von zwei analogen Kanälen mit 16 digitalen Kanälen eine umfassende Analyse von Systemverhalten, Schnittstellenkommunikation und Timing-Problemen. Dies vermeidet die Notwendigkeit mehrerer Geräte und vereinfacht den Debugging-Prozess erheblich. Die hohe Bandbreite von 100 MHz stellt sicher, dass auch schnelle Signalübergänge und hochfrequente Komponenten präzise abgebildet werden.
Umfassende Analysefunktionen für maximale Effizienz
Mit dem RIGOL MSO2102A erhalten Sie ein Werkzeug, das weit über einfache Signalvisualisierung hinausgeht. Die integrierten Analysefunktionen decken ein breites Spektrum an Anforderungen ab, von der grundlegenden Messung bis hin zur fortgeschrittenen Triggerung und Dekodierung.
- Hohe Abtastrate: Mit einer maximalen Abtastrate von 1 GSa/s pro Kanal werden auch schnelle Signaländerungen detailgetreu erfasst, was für die genaue Analyse von transienten Ereignissen unerlässlich ist.
- Großer Speichertiefe: Die großzügige Speichertiefe von bis zu 56 Mpts ermöglicht die Erfassung langer Signalfolgen ohne Kompromisse bei der Auflösung, was besonders bei der Fehlersuche in komplexen Systemen von Vorteil ist.
- Flexible Trigger-Optionen: Eine Vielzahl an Trigger-Modi, einschließlich Flanken-, Pulsbreiten-, Video- und paralleler/serieller Datentriggerung, ermöglicht das präzise Isolieren spezifischer Ereignisse im Signalfluss.
- Integrierte Protokoll-Dekodierung: Die Unterstützung für gängige serielle Protokolle wie I2C, SPI, UART und CAN/LIN (optional) erleichtert die Analyse von Kommunikationsbussen und die Fehlersuche bei Embedded-Systemen erheblich.
- Benutzerfreundliche Oberfläche: Das intuitive Bedienkonzept mit einem klaren Display und logisch angeordneten Bedienelementen ermöglicht eine schnelle Einarbeitung und effiziente Nutzung im täglichen Laborbetrieb.
- Umfangreiche Automatisierte Messungen: Über 30 automatische Messfunktionen liefern schnelle und genaue Ergebnisse für Spannungs-, Zeit- und Frequenzparameter.
Leistungsstarke Hardware und robuste Bauweise
Das RIGOL MSO2102A wurde für den anspruchsvollen Einsatz in Forschung, Entwicklung und Qualitätssicherung konzipiert. Seine solide Konstruktion und die hochwertige Verarbeitung gewährleisten eine lange Lebensdauer und zuverlässige Leistung auch unter intensiver Nutzung.
- Digitale Kanäle: 16 digitale Kanäle mit integrierter Logikanalyse ermöglichen die gleichzeitige Beobachtung von bis zu 18 Signalen.
- Hohe Auflösung: Die 8-Bit vertikale Auflösung sorgt für eine feine Darstellung der Signalform und ermöglicht die Erkennung kleiner Amplitudenvariationen.
- Vielseitige Anschlussmöglichkeiten: Standardisierte Anschlüsse und Schnittstellen wie USB Host und Device erleichtern die Datenübertragung und Anbindung an externe Geräte.
Produktdetails und Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktname | RIGOL MSO2102A Mixed-Signal-Oszilloskop |
| Bandbreite Analogkanäle | 100 MHz |
| Anzahl Analogkanäle | 2 |
| Anzahl Digitalkanäle | 16 |
| Maximale Abtastrate (alle Kanäle) | 1 GSa/s |
| Maximale Speichertiefe | 56 Mpts |
| Vertikale Auflösung | 8 Bit |
| Trigger-Typen | Edge, Pulse Width, Video, Slope, Pattern, Protocol (optional) |
| Automatische Messungen | Über 30 |
| Anschlussmöglichkeiten | USB Host, USB Device, LAN |
| Display | Großes, hochauflösendes Farb-TFT-Display |
Anwendungsgebiete für das RIGOL MSO2102A
Das RIGOL MSO2102A ist ein vielseitiges Instrument, das in zahlreichen Branchen und Anwendungsbereichen unverzichtbar ist:
- Embedded-System-Entwicklung: Debugging von Mikrocontrollern, Analyse von Kommunikationsprotokollen (I2C, SPI etc.) und Timing-Synchronisation.
- Digitalelektronik-Design: Untersuchung von Logikpegeln, Bussignalen und Timing-Verhalten in komplexen digitalen Schaltungen.
- Forschung und Lehre: Ideal für Universitäten und Forschungseinrichtungen, die eine präzise und vielseitige Messlösung benötigen.
- Fehleranalyse und Reparatur: Schnelles Identifizieren von Signalfehlern und Störungen in elektronischen Geräten.
- Industrielle Automatisierung: Überwachung und Analyse von Steuersignalen und Kommunikationsschnittstellen in industriellen Anlagen.
FAQ – Häufig gestellte Fragen zu RIGOL MSO2102A – Mixed-Signal-Oszilloskop, 100 MHz, 2 + 16 Kanäle
Was unterscheidet ein Mixed-Signal-Oszilloskop von einem herkömmlichen Oszilloskop?
Ein herkömmliches Oszilloskop kann nur analoge Signale erfassen. Ein Mixed-Signal-Oszilloskop wie das RIGOL MSO2102A kombiniert analoge Kanäle mit digitalen Kanälen. Dies ermöglicht die gleichzeitige Beobachtung und Analyse von analogen Signalen (z.B. Spannungsverläufe) und digitalen Signalen (z.B. Logikpegel, Datenbusse) und deren zeitliche Korrelation. Dies ist entscheidend für das Debugging komplexer digitaler Systeme, bei denen digitale und analoge Komponenten interagieren.
Welche Protokoll-Dekodierungsoptionen sind verfügbar?
Das RIGOL MSO2102A unterstützt standardmäßig gängige serielle Protokolle wie I2C und SPI. Optionale Erweiterungen können die Dekodierung von weiteren Protokollen wie UART, RS232, CAN und LIN ermöglichen. Diese Funktion ist von unschätzbarem Wert für die Analyse von Kommunikationsschnittstellen in eingebetteten Systemen.
Wie groß ist die Speichertiefe und warum ist sie wichtig?
Das RIGOL MSO2102A verfügt über eine maximale Speichertiefe von 56 Mpts. Die Speichertiefe bestimmt, wie viele Datenpunkte das Oszilloskop gleichzeitig erfassen und speichern kann. Eine größere Speichertiefe ermöglicht die Erfassung längerer Signalabschnitte bei hoher Auflösung, was für die Analyse von komplexen oder ereignisgesteuerten Signalen, die über längere Zeiträume auftreten, unerlässlich ist. Dies hilft, schwer zu findende intermittierende Fehler zu lokalisieren.
Ist das RIGOL MSO2102A für den Einsatz in rauen Umgebungen geeignet?
Das RIGOL MSO2102A ist für den Einsatz in Labor- und Entwicklungsumgebungen konzipiert. Es verfügt über eine robuste Bauweise und eine hochwertige Verarbeitung. Für extrem raue Umgebungsbedingungen mit starken Vibrationen, extremer Hitze oder Staub sollten spezifische Schutzmaßnahmen oder Modelle in Betracht gezogen werden, die für solche Umgebungen ausgelegt sind.
Wie einfach ist die Bedienung des RIGOL MSO2102A?
Das RIGOL MSO2102A zeichnet sich durch eine benutzerfreundliche Oberfläche mit einem großen, gut lesbaren Farb-TFT-Display aus. Die Bedienelemente sind logisch angeordnet, und die Menüführung ist intuitiv gestaltet. Dies erleichtert sowohl dem erfahrenen Anwender als auch dem Neuling im Bereich der Oszilloskop-Technik die schnelle Einarbeitung und effiziente Nutzung.
Welche Bandbreite wird für meine Anwendung benötigt?
Die benötigte Bandbreite eines Oszilloskops hängt von der maximalen Frequenz der Signale ab, die Sie analysieren möchten. Eine allgemeine Faustregel besagt, dass die Bandbreite des Oszilloskops mindestens das Fünffache der höchsten Frequenzkomponente des zu messenden Signals betragen sollte, um eine ausreichende Signalgetreue darzustellen. Mit 100 MHz ist das RIGOL MSO2102A für eine Vielzahl von Anwendungen in der digitalen und analogen Elektronik gut gerüstet, einschließlich der meisten Embedded-System-Entwicklungen.
Unterstützt das Oszilloskop externe Trigger-Eingänge?
Ja, das RIGOL MSO2102A verfügt über die notwendigen Anschlüsse und Funktionen, um externe Trigger zu verwenden. Dies ist nützlich, wenn Sie das Oszilloskop mit anderen Geräten synchronisieren oder spezifische externe Ereignisse zur Auslösung von Messungen nutzen möchten.
