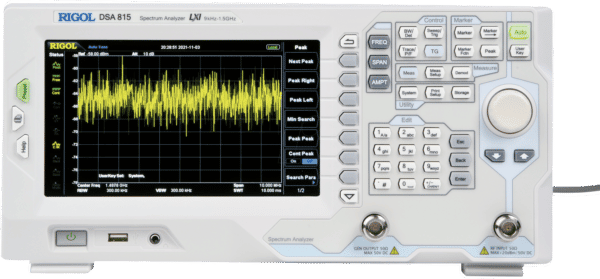

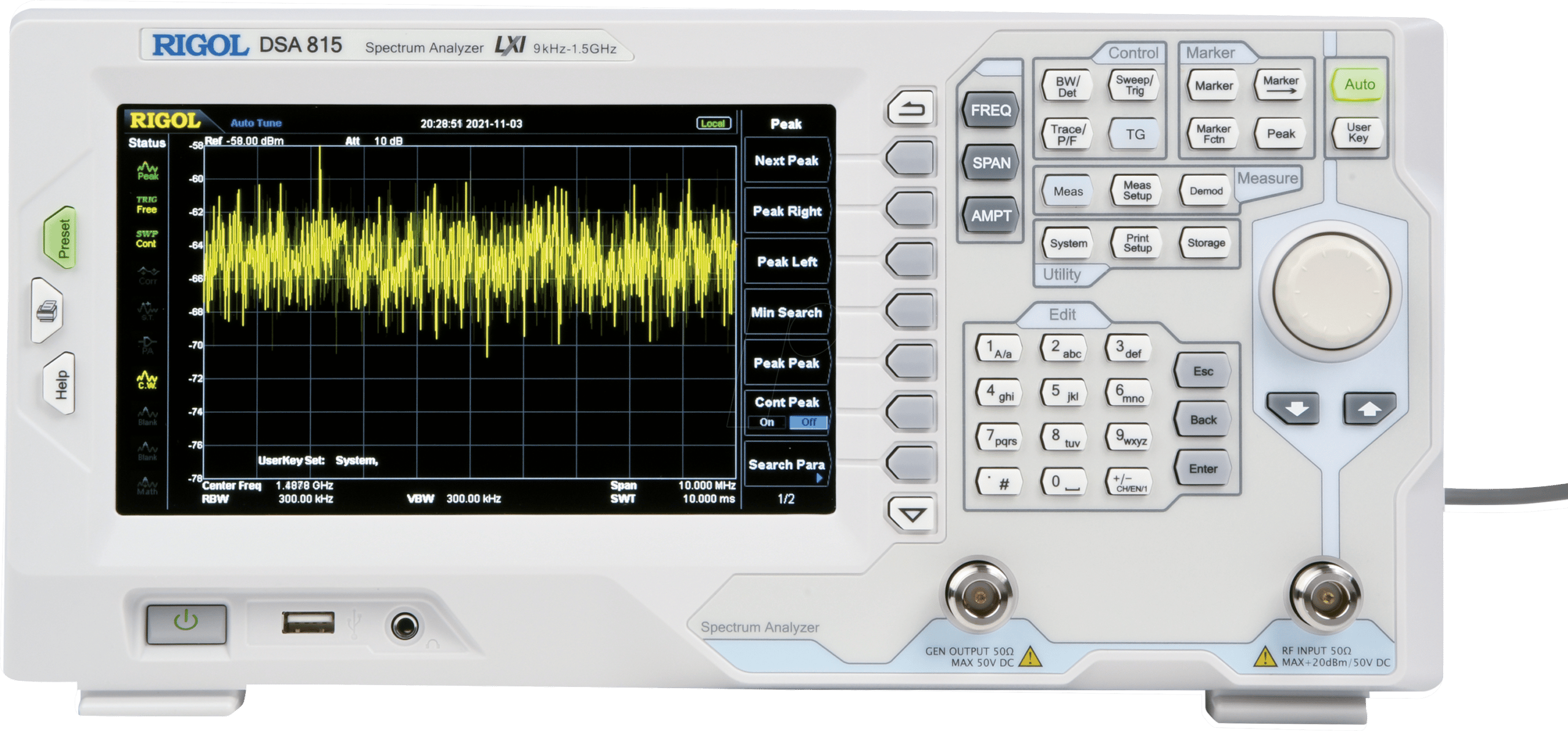

RIGOL DSA815-TG Spektrum-Analysator: Präzision und Leistung für anspruchsvolle Messtechnik
Der RIGOL DSA815-TG ist die ultimative Lösung für Ingenieure, Techniker und Entwickler, die eine exakte Analyse von HF-Spektren bis 1,5 GHz benötigen. Dieses leistungsstarke Gerät kombiniert einen hochsensiblen Spektrumanalysator mit einem integrierten Tracking Generator, um Fehlerquellen in komplexen elektronischen Schaltungen und Systemen zuverlässig zu identifizieren und zu beheben. Für professionelle Anwender in den Bereichen Telekommunikation, HF-Design, Rundfunktechnik und Forschung ist der DSA815-TG die überlegene Wahl gegenüber Standard-Messgeräten, die oft nicht die erforderliche Bandbreite, Empfindlichkeit oder integrierte Funktionalität bieten.
Maximale Präzision durch integrierten Tracking Generator
Ein herausragendes Merkmal des RIGOL DSA815-TG ist der im Lieferumfang enthaltene Tracking Generator. Dieses Feature ermöglicht die direkte Messung der Frequenzantwort von Filtern, Verstärkern und anderen HF-Komponenten. Anstatt separate Signalgeneratoren und Spektrumanalysatoren zu verwenden, bietet die integrierte Lösung eine nahtlose und zeitsparende Messung. Der Tracking Generator synchronisiert seine Ausgabe mit der Sweepeinstellung des Analysators, was eine intuitive Darstellung der Übertragungscharakteristik über den gesamten Frequenzbereich von 9 kHz bis 1,5 GHz ermöglicht. Diese Konfiguration minimiert Messfehler und vereinfacht den Kalibrierungsprozess erheblich, was ihn zur idealen Wahl für Entwicklungsingenieure und Qualitätskontrollteams macht.
Umfassende Spektrumanalyse-Fähigkeiten
Der RIGOL DSA815-TG bietet ein breites Spektrum an Funktionen, die ihn zu einem unverzichtbaren Werkzeug für jede professionelle Messaufgabe machen. Mit einer Bandbreite von 9 kHz bis 1,5 GHz deckt er eine Vielzahl von Anwendungen ab, von niedrigen Frequenzen bis hin zu gängigen VHF/UHF-Bändern. Die hohe Empfindlichkeit und Auflösung ermöglichen die Detektion selbst schwächster Signale, während fortschrittliche Trigger- und Messfunktionen eine präzise Signalcharakterisierung gewährleisten. Die Möglichkeit, komplexe Messungen durchzuführen, wie z.B. AM/FM-Demodulation, erweiterte Triggeroptionen und die Analyse von Modulationseigenschaften, macht ihn zu einem vielseitigen Instrument für die Fehlersuche und Optimierung von HF-Schaltungen.
Vorteile des RIGOL DSA815-TG im Überblick
- Hohe Frequenzabdeckung: Von 9 kHz bis 1,5 GHz – für eine breite Palette von Anwendungen.
- Integrierter Tracking Generator: Vereinfacht Messungen von Frequenzgängen und Filtercharakteristiken.
- Hohe Empfindlichkeit: Ermöglicht die Detektion schwacher Signale mit präzisen Messergebnissen.
- Umfassende Messfunktionen: AM/FM-Demodulation, erweiterte Trigger und vielfältige Analysemodi.
- Benutzerfreundliche Bedienung: Intuitives Interface und klare Anzeige für effizientes Arbeiten.
- Kompaktes Design: Platzsparend auf dem Labortisch und ideal für mobile Einsätze.
- Hervorragendes Preis-Leistungs-Verhältnis: Professionelle Leistung zu einem wettbewerbsfähigen Preis.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Frequenzbereich | 9 kHz bis 1,5 GHz |
| Tracking Generator Frequenzbereich | 100 kHz bis 1,5 GHz |
| RBW (Resolution Bandwidth) | 10 Hz bis 1 MHz (einstellbar in 1-3-10 Schritten) |
| VBW (Video Bandwidth) | 1 Hz bis 3 MHz (einstellbar in 1-3-10 Schritten) |
| Phasenschiebung (Phase Noise) | -98 dBc/Hz bei 10 kHz Offset (typisch, bei 1 GHz) |
| TOI (Third Order Intercept) | +12 dBm (typisch, bei 1 GHz) |
| Anzeige (Display) | 6.5 Zoll TFT-LCD-Farbbildschirm |
| Anschlüsse | USB, LAN, GPIB (optional) |
| Stromversorgung | 100-240 V AC, 50/60 Hz |
| Betriebstemperatur | 5°C bis 40°C |
| Abmessungen (B x H x T) | ca. 380 x 170 x 380 mm |
| Gewicht | ca. 7,5 kg |
Anwendungsbereiche und Einsatzmöglichkeiten
Der RIGOL DSA815-TG eignet sich hervorragend für eine Vielzahl von anspruchsvollen Anwendungen. Ingenieure im Bereich der Telekommunikation profitieren von der genauen Messung von Spektralverunreinigungen und der Signalintegrität von Funkmodulen. Entwickler von drahtlosen Geräten können Interferenzen identifizieren und die Sendeleistung optimieren. Im Bereich des Rundfunks ermöglicht das Gerät die Überwachung von Sendefrequenzen und die Einhaltung von Sendevorschriften. Auch in der Ausbildung und an Universitäten findet der DSA815-TG Anwendung, um Studenten die Grundlagen der HF-Messtechnik praxisnah zu vermitteln.
Die integrierte EMI-Filterfunktion, oft als Option verfügbar, erweitert die Einsatzmöglichkeiten zusätzlich in Richtung von elektromagnetischen Verträglichkeitsuntersuchungen. Die Fähigkeit, Spektren schnell und effizient zu analysieren, macht ihn zu einem wertvollen Werkzeug für die Fehlersuche in komplexen HF-Systemen und die Entwicklung neuer Produkte, bei denen präzise Messungen unerlässlich sind.
Erweiterte Analysefunktionen für maximale Einblicke
Der DSA815-TG bietet weit mehr als nur eine einfache Spektrumanzeige. Fortgeschrittene Messmodi wie die Messung von Leistung über Bandbreite (Power Spectrum Density), die Kanalleistungsmessung (Channel Power) und die benachbarte Kanal-Leistungsmessung (Adjacent Channel Power) liefern tiefgehende Einblicke in die Signalqualität und die Einhaltung von Standards. Die integrierte Option für AM/FM-Demodulation ermöglicht die direkte Überprüfung von Modulationsparametern, was besonders in der Audio- und Rundfunktechnik von Bedeutung ist. Die Möglichkeit, bis zu 15 verschiedene Messmarker zu setzen und deren Werte detailliert anzuzeigen, unterstützt die präzise Identifizierung von Frequenzpunkten und Pegeländerungen.
Benutzerfreundlichkeit und Ergonomie
RIGOL legt großen Wert auf eine intuitive Bedienung seiner Geräte. Der DSA815-TG verfügt über ein helles und gut lesbares 6,5-Zoll-Farb-TFT-LCD-Display, das auch unter wechselnden Lichtverhältnissen eine klare Darstellung der Messergebnisse gewährleistet. Die Bedienelemente sind logisch angeordnet und ermöglichen einen schnellen Zugriff auf alle wichtigen Funktionen. Die Möglichkeit, Messungen und Einstellungen zu speichern und wieder aufzurufen, spart Zeit und reduziert die Fehleranfälligkeit bei wiederkehrenden Messaufgaben. Die kompakte Bauweise und das relativ geringe Gewicht machen das Gerät zudem einfach zu transportieren und auf jedem Arbeitsplatz unterzubringen.
Erstklassige Signalverarbeitung für exakte Ergebnisse
Das Herzstück des RIGOL DSA815-TG bildet seine leistungsfähige Signalverarbeitungseinheit. Mit einer Auflösungsbandbreite (RBW) von bis zu 10 Hz können auch sehr schmalbandige Signale präzise getrennt und analysiert werden. Die Video-Bandbreite (VBW) kann ebenfalls fein eingestellt werden, um das Messergebnis zu glätten und die Messgenauigkeit weiter zu erhöhen. Die ausgeprägten Intermodulationsschutz-Fähigkeiten des Geräts, insbesondere der hohe Third Order Intercept (TOI), gewährleisten, dass auch in Umgebungen mit vielen Signalen verlässliche Messergebnisse erzielt werden, ohne dass es zu unerwünschten Überlagerungen kommt. Dieses hohe Maß an technischer Raffinesse macht den DSA815-TG zu einem vertrauenswürdigen Werkzeug für kritische Messungen.
Häufig gestellte Fragen zu RIGOL DSA815-TG – Spektrum-Analysator, 9 kHz – 1,5 GHz, inkl. Tracking Generator
Was sind die Hauptanwendungsbereiche des RIGOL DSA815-TG?
Der RIGOL DSA815-TG ist ideal für Ingenieure und Techniker in den Bereichen Telekommunikation, HF-Design, Entwicklung von drahtlosen Geräten, Rundfunktechnik, Qualitätskontrolle und Ausbildung, die präzise Spektrumanalysen und Frequenzgangmessungen durchführen müssen.
Welche Vorteile bietet der integrierte Tracking Generator?
Der integrierte Tracking Generator synchronisiert seine Ausgabe mit der Sweepeinstellung des Spektrumanalysators. Dies ermöglicht die direkte Messung der Frequenzantwort von Bauteilen wie Filtern und Verstärkern, was den Prozess vereinfacht und die Genauigkeit erhöht im Vergleich zur Verwendung separater Geräte.
Welche Auflösung hat der RIGOL DSA815-TG bei der Spektrumanalyse?
Der RIGOL DSA815-TG bietet eine einstellbare Auflösungsbandbreite (RBW) von 10 Hz bis 1 MHz. Dies ermöglicht die präzise Trennung und Analyse auch von sehr schmalbandigen Signalen.
Ist das Gerät für Messungen von elektromagnetischer Verträglichkeit (EMV) geeignet?
Obwohl der DSA815-TG primär ein Spektrumanalysator ist, kann er mit den richtigen Antennen und in Verbindung mit den integrierten EMI-Filterfunktionen (falls verfügbar oder als Upgrade) für grundlegende EMV-Vorprüfungen und zur Identifizierung von Störquellen eingesetzt werden. Für vollständige EMV-Zertifizierungsmessungen sind spezialisierte Geräte erforderlich.
Welche Anschlussmöglichkeiten bietet der RIGOL DSA815-TG?
Das Gerät verfügt über USB- und LAN-Anschlüsse für die Datenübertragung und Fernsteuerung. Optional ist auch ein GPIB-Anschluss für die Integration in bestehende Testsysteme verfügbar.
Wie benutzerfreundlich ist die Bedienung des Geräts?
Der RIGOL DSA815-TG zeichnet sich durch ein intuitives Bedienkonzept mit einem gut lesbaren 6,5-Zoll-Farb-TFT-LCD-Display und logisch angeordneten Bedienelementen aus. Speichern und Wiederaufrufen von Einstellungen vereinfacht den Workflow.
Welche Garantiebedingungen gelten für den RIGOL DSA815-TG?
Die genauen Garantiebedingungen können je nach Händler und Region variieren. In der Regel bietet RIGOL eine Herstellergarantie von 3 Jahren auf seine Messgeräte. Bitte kontaktieren Sie uns für spezifische Details.
