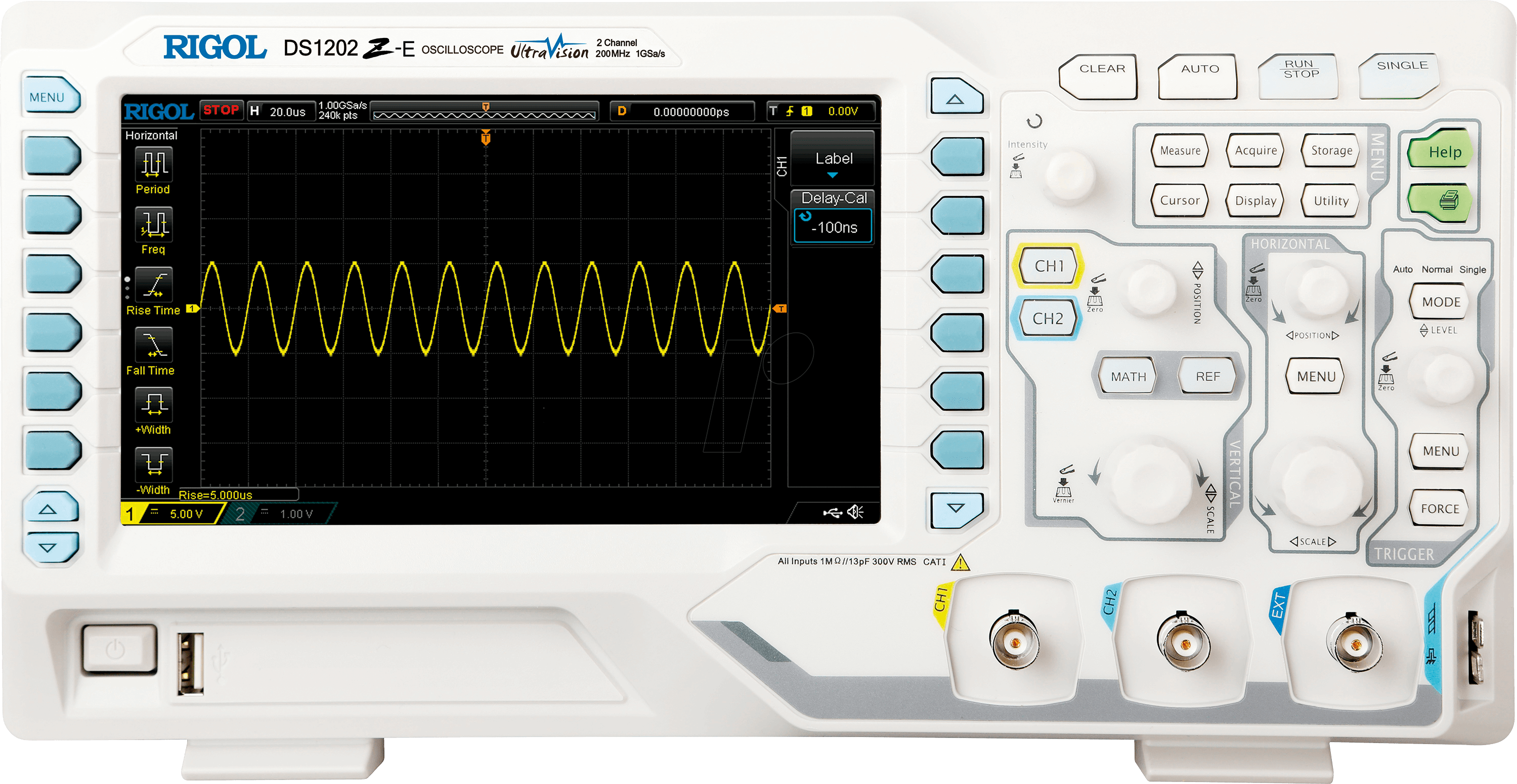

Präzise Signalanalyse für Ingenieure und Techniker: Das RIGOL DS1202Z-E Oszilloskop
Das RIGOL DS1202Z-E Digital-Speicher-Oszilloskop mit 200 MHz Bandbreite und 2 Kanälen ist die ideale Lösung für Fachleute in den Bereichen Elektronikentwicklung, Wartung und Fehlerdiagnose, die präzise und zuverlässige Messungen benötigen. Es löst das Problem ungenauer oder zeitaufwändiger Signalanalysen, indem es eine klare und detaillierte Darstellung komplexer elektrischer Signale ermöglicht und so Entwicklungszyklen beschleunigt und Ausfallzeiten minimiert.
Herausragende Leistung und Zuverlässigkeit im Detail
Das RIGOL DS1202Z-E unterscheidet sich von einfacheren Oszilloskopen durch seine Kombination aus hoher Bandbreite, ausgezeichneter Auflösung und einem breiten Funktionsumfang, der es ermöglicht, auch feinste Signaldetails zu erfassen. Dies ist entscheidend für die Identifizierung von Problemen in empfindlichen Schaltungen oder bei der Untersuchung von Hochfrequenzsignalen. Die intuitive Bedienung und die robuste Bauweise machen es zu einem unverzichtbaren Werkzeug im Labor und im Außeneinsatz.
Kernfunktionen und Anwendungsbereiche
Dieses Oszilloskop eignet sich hervorragend für eine Vielzahl von Anwendungen, darunter:
- Fehleranalyse von digitalen und analogen Schaltungen: Identifizieren Sie unerwartete Signalformen, Rauschen oder Timing-Probleme.
- Entwicklung und Verifikation von eingebetteten Systemen: Überprüfen Sie die Signalintegrität von Kommunikationsbussen wie SPI, I2C oder UART.
- HF- und Leistungselektronik: Analysieren Sie komplexe Schwingungen und Einschaltströme.
- Ausbildung und Lehre: Vermitteln Sie Studenten praktische Fähigkeiten in der Messtechnik.
- Service und Wartung: Schnelle und präzise Diagnose von Fehlfunktionen in elektronischen Geräten.
Technische Spezifikationen und Vorteile
Das RIGOL DS1202Z-E bietet eine beeindruckende Leistung, die durch folgende Merkmale unterstrichen wird:
- Bandbreite: 200 MHz – Ermöglicht die detaillierte Analyse von Signalen bis zu dieser Frequenz.
- Kanäle: 2 analoge Kanäle – Gleichzeitige Beobachtung und Vergleich von zwei Signalpfaden.
- Abtastrate: Bis zu 1 GSa/s – Erfasst selbst schnelle Signaltransienten präzise.
- Speichertiefe: 40 Mpts – Ermöglicht die Erfassung langer und komplexer Signalverläufe ohne Informationsverlust.
- Vertikale Auflösung: 8 Bit – Bietet eine gute Detailgenauigkeit bei der Darstellung von Signalamplituden.
- Trigger-Modi: Umfangreiche Trigger-Optionen (Edge, Pulse Width, Video, etc.) für die zuverlässige Erfassung spezifischer Signalereignisse.
- Automatische Messungen: Über 50 automatische Messfunktionen zur schnellen Ermittlung wichtiger Signalparameter (Vpp, Vrms, Frequenz, Periode etc.).
- Schnittstellen: USB-Host und USB-Gerät, LAN (optional) für einfache Datenübertragung und Fernsteuerung.
- Bildschirm: Großes 7-Zoll-TFT-LCD-Display mit hoher Auflösung für exzellente Sichtbarkeit.
Überlegene Signalverarbeitung und Darstellung
Die fortschrittliche digitale Signalverarbeitungstechnologie im RIGOL DS1202Z-E ermöglicht eine klare und rauscharme Darstellung von Signalen. Die hohe Abtastrate von 1 GSa/s sorgt für eine akkurate Rekonstruktion auch schneller Signaländerungen. Die großzügige Speichertiefe von 40 Megapunkten erlaubt es, auch über längere Zeiträume aufzuzeichnen, was für die Untersuchung von intermittierenden Fehlern oder komplexen Sequenzen unerlässlich ist. Die integrierten Dekodierungsfunktionen für serielle Protokolle (optional) erweitern die analytischen Möglichkeiten zusätzlich.
Intuitive Bedienung und ergonomisches Design
Trotz seines leistungsstarken Funktionsumfangs zeichnet sich das DS1202Z-E durch eine logische und benutzerfreundliche Bedienoberfläche aus. Die Hauptfunktionen sind direkt über gut beschriftete Tasten zugänglich, während das Menüsystem klar strukturiert ist. Das helle und gut ablesbare 7-Zoll-TFT-LCD-Display mit einer Auflösung von 800×480 Pixeln stellt Messwerte und Wellenformen übersichtlich dar, auch bei unterschiedlichen Lichtverhältnissen. Die kompakte Bauweise und das geringe Gewicht machen es zu einem portablen Werkzeug für den Einsatz an verschiedenen Orten.
Umfassende Trigger- und Messmöglichkeiten
Das RIGOL DS1202Z-E bietet eine beeindruckende Auswahl an Trigger-Optionen, die es ermöglichen, Signalereignisse gezielt zu erfassen. Neben den Standard-Flankentriggern sind auch Pulsbreiten-, Video- und alternierende Trigger verfügbar. Dies ist entscheidend, um genau den Moment zu erfassen, in dem ein Fehler auftritt oder eine bestimmte Bedingung erfüllt ist. Darüber hinaus stehen über 50 automatische Messfunktionen zur Verfügung, die eine schnelle und genaue Ermittlung von Parametern wie Spitzenwerte, Effektivwerte, Frequenz, Periode, Anstiegs-/Abfallzeiten und vielem mehr ermöglichen. Diese Funktionen reduzieren die manuelle Berechnung und steigern die Effizienz.
Flexibilität durch Konnektivität
Die Konnektivität des RIGOL DS1202Z-E ist auf moderne Arbeitsabläufe abgestimmt. Über die USB-Host- und USB-Geräteanschlüsse können Messdaten einfach auf einen USB-Speicherstick exportiert oder das Oszilloskop zur Fernsteuerung und Datenerfassung mit einem PC verbunden werden. Die optionale LAN-Schnittstelle erweitert die Möglichkeiten der Netzwerkintegration und Fernzugriffssteuerung erheblich, was für den Einsatz in automatisierten Testsystemen oder für die Fernwartung von unschätzbarem Wert ist.
Robuste Konstruktion für anspruchsvolle Umgebungen
RIGOL-Geräte sind bekannt für ihre Langlebigkeit und Zuverlässigkeit, und das DS1202Z-E bildet hier keine Ausnahme. Die robuste Gehäusekonstruktion schützt die empfindliche Elektronik vor mechanischen Einwirkungen und Staub, was es zu einem idealen Begleiter für den Einsatz in Werkstätten, Laboren oder auch im Feld macht. Die hochwertige Verarbeitung gewährleistet eine lange Lebensdauer und konstante Leistung über Jahre hinweg.
Technische Details im Überblick
| Merkmal | Spezifikation |
|---|---|
| Gerätetyp | Digital-Speicher-Oszilloskop |
| Modell | DS1202Z-E |
| Hersteller | RIGOL |
| Bandbreite | 200 MHz |
| Kanäle | 2 analoge Kanäle |
| Abtastrate (max.) | 1 GSa/s |
| Speichertiefe (max.) | 40 Mpts |
| Vertikale Auflösung | 8 Bit |
| Display | 7-Zoll TFT-LCD, 800 x 480 Pixel |
| Schnittstellen | USB-Host, USB-Gerät, LAN (optional) |
| Betriebstemperatur | 0°C bis +45°C |
| Lagertemperatur | -20°C bis +70°C |
FAQ – Häufig gestellte Fragen zu RIGOL DS1202Z-E – Digital-Speicher-Oszilloskop, 200 MHz, 2 Kanäle
Welche Art von Signalen kann das RIGOL DS1202Z-E analysieren?
Das RIGOL DS1202Z-E ist für die Analyse sowohl von analogen als auch von digitalen Signalen ausgelegt. Es eignet sich für eine breite Palette von Anwendungen in der Elektronikentwicklung, von einfachen Sinuswellen bis hin zu komplexen digitalen Datenströmen.
Ist das Oszilloskop für Einsteiger geeignet?
Ja, trotz seines leistungsstarken Funktionsumfangs ist das RIGOL DS1202Z-E dank seiner intuitiven Bedienung und der klaren Menüstruktur auch für Anwender mit geringerer Erfahrung gut geeignet. Die automatischen Messfunktionen und die übersichtliche Darstellung unterstützen den Lernprozess.
Wie wird die Datenübertragung vom Oszilloskop zu einem PC gehandhabt?
Die Datenübertragung erfolgt einfach und flexibel über die USB-Geräte-Schnittstelle. Mit der mitgelieferten Software oder gängigen PC-basierten Oszilloskop-Steuerungsprogrammen können Wellenformen und Einstellungen schnell auf den PC übertragen und dort weiterverarbeitet oder archiviert werden.
Welche Vorteile bietet die Speichertiefe von 40 Mpts?
Die Speichertiefe von 40 Megapunkten ermöglicht die Erfassung sehr langer Signalverläufe mit hoher Auflösung. Dies ist unerlässlich, um auch seltene oder kurzzeitige Signalereignisse, wie sie beispielsweise bei der Fehlersuche in komplexen digitalen Systemen auftreten können, vollständig zu erfassen und zu analysieren.
Ist die LAN-Schnittstelle standardmäßig integriert?
Nein, die LAN-Schnittstelle ist optional erhältlich. Sie muss separat erworben und am Gerät nachgerüstet oder bei der Bestellung spezifiziert werden, um Netzwerkfunktionalitäten wie Fernsteuerung und Datenzugriff zu ermöglichen.
Wie werden Trigger-Ereignisse präzise erfasst?
Das Oszilloskop bietet eine Vielzahl von Trigger-Modi, darunter Flanken-, Pulsbreiten-, Video- und wählbare Trigger. Dies ermöglicht es dem Anwender, spezifische Signalbedingungen genau zu definieren, um nur die relevanten Signalabschnitte für die Analyse zu erfassen und unerwünschte Störsignale herauszufiltern.
Welche Art von Unterstützung bietet RIGOL für seine Produkte?
RIGOL bietet in der Regel umfangreichen Support, der von Firmware-Updates über Anleitungen und Tutorials bis hin zu technischem Kundendienst reicht. Auf der RIGOL-Website finden Sie oft auch Foren oder Wissensdatenbanken, die bei der Lösung von Fragen helfen können.
