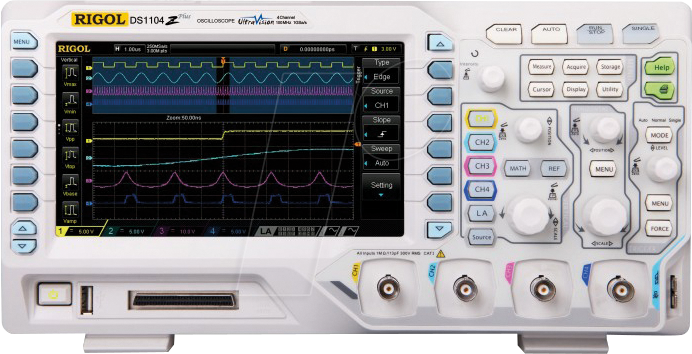

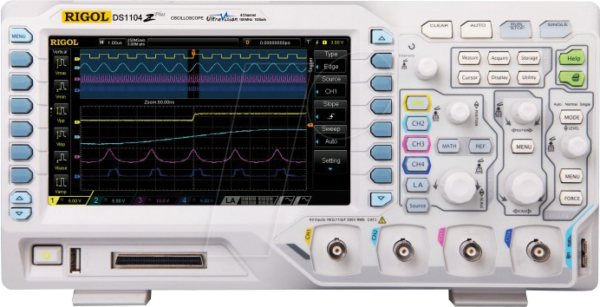

Präzise Signalanalyse für anspruchsvolle Anwendungen: Das RIGOL DS1104Z-S+ Digital-Speicher-Oszilloskop
Ingenieure, Techniker und Entwickler stehen oft vor der Herausforderung, komplexe elektrische Signale präzise zu erfassen, zu analysieren und zu verstehen. Standard-Oszilloskope stoßen hierbei schnell an ihre Grenzen, wenn es um Detailgenauigkeit, Signalintegrität und die Notwendigkeit, auch transienteste Ereignisse zu erkennen, geht. Das RIGOL DS1104Z-S+ – Digital-Speicher-Oszilloskop mit 100 MHz Bandbreite, vier Kanälen und integriertem Arbiträrfunktionsgenerator löst diese Probleme, indem es eine leistungsstarke und vielseitige Plattform für eine tiefgehende Untersuchung von Schaltungen und Systemen bietet. Es ist die ideale Wahl für Profis in der Prototypenentwicklung, Fehlersuche, Produktverifikation und wissenschaftlichen Forschung.
Überlegene Leistungsfähigkeit und Vielseitigkeit
Das RIGOL DS1104Z-S+ setzt sich von herkömmlichen Oszilloskopen durch eine Kombination aus hoher Auflösung, umfangreicher Trigger-Funktionalität und dem integrierten Arbiträrfunktionsgenerator ab. Diese Synergie ermöglicht nicht nur die reine Signalbeobachtung, sondern auch die aktive Generierung und Modifikation von Testsignalen, was den Entwicklungs- und Debugging-Prozess signifikant beschleunigt und vereinfacht. Die vier Kanäle erlauben die gleichzeitige Erfassung und den Vergleich mehrerer Signale, was für die Analyse von Interaktionen in komplexen Systemen unerlässlich ist.
Kernfunktionen und Vorteile des RIGOL DS1104Z-S+
- Hohe Bandbreite und Abtastrate: Mit 100 MHz Bandbreite und einer maximalen Abtastrate von bis zu 1 GSa/s erfasst das DS1104Z-S+ selbst schnelle Signaländerungen detailgetreu und mit hoher Genauigkeit. Dies ist entscheidend für die Analyse von Hochfrequenzschaltungen und digitalen Bussystemen, wo selbst kleine Signalverzerrungen erhebliche Auswirkungen haben können.
- Vier analoge Kanäle: Die vier unabhängigen Kanäle ermöglichen die gleichzeitige Beobachtung und Analyse mehrerer Signale. Dies ist besonders wertvoll für die Untersuchung von Synchronisation, Phasenbeziehungen und der Interaktion zwischen verschiedenen Schaltungsteilen in Echtzeit.
- Integrierter Arbiträrfunktionsgenerator (ARB): Der eingebaute ARB-Generator mit einer Ausgangsfrequenz von bis zu 25 MHz erweitert die Funktionalität erheblich. Er ermöglicht die Erzeugung einer breiten Palette von Signalformen, einschließlich Sinus, Rechteck, Dreieck, Puls, Rauschen und beliebige benutzerdefinierte Wellenformen. Dies spart Kosten für separate Signalgeneratoren und vereinfacht den Testaufbau, was es ideal für die Charakterisierung von Schaltungen mit spezifischen Eingangssignalen macht.
- Fortschrittliche Trigger-Optionen: Das Oszilloskop bietet eine Vielzahl von Trigger-Modi, darunter Flankentrigger, Pulsbreitentrigger, Videotriggermodi (optional), steigende/fallende Kantentrigger und mehr. Diese Flexibilität ermöglicht die präzise Isolierung und Analyse spezifischer Signalereignisse, selbst in stark verrauschten Umgebungen.
- Tiefenspeicher und Rekonstruktion: Mit einer maximalen Speichertiefe von bis zu 24 Mpts pro Kanal können auch lange und komplexe Signale mit hoher Auflösung erfasst und analysiert werden. Dies ist entscheidend für die Untersuchung von transienten Effekten, seltenen Ereignissen und für die detaillierte Analyse von serellen Datenströmen.
- Serielle Trigger- und Dekoderoptionen: (Optional) Die Unterstützung für serielle Bus-Trigger und Dekoder (z.B. I2C, SPI, UART, CAN, LIN) erleichtert die Fehlersuche in digitalen Kommunikationssystemen erheblich. Dies spart wertvolle Zeit bei der Interpretation von Datenpaketen und der Identifizierung von Kommunikationsfehlern.
- Intuitive Benutzeroberfläche und Bedienung: Das 7-Zoll-TFT-LCD-Display mit einer Auflösung von 800 x 480 Pixel bietet eine klare und übersichtliche Darstellung der gemessenen Signale. Die logisch angeordneten Bedienelemente und die intuitive Menüführung ermöglichen eine schnelle Einarbeitung und effiziente Bedienung.
- Konnektivitätsoptionen: Standardmäßig bietet das Gerät USB-Host und USB-Device-Anschlüsse für Datenübertragung und externe Steuerung. Optional sind auch LAN- und GPIB-Schnittstellen verfügbar, um eine nahtlose Integration in bestehende Messumgebungen zu gewährleisten.
Technische Spezifikationen im Detail
| Kategorie | Spezifikation |
|---|---|
| Gerätetyp | Digital-Speicher-Oszilloskop mit integriertem Arbiträrfunktionsgenerator |
| Modell | RIGOL DS1104Z-S+ |
| Bandbreite | 100 MHz |
| Kanäle | 4 analoge Kanäle |
| Maximale Abtastrate (pro Kanal) | 1 GSa/s |
| Maximale Speichertiefe (pro Kanal) | 24 Mpts |
| Vertikale Auflösung (A/D-Wandler) | 8 Bit |
| DC-Genauigkeit | ±3 % |
| Eingangskopplung | DC, AC, GND |
| Horizontale Skalierung (sec/div) | 1 ns/div bis 100 s/div, roll mode 100 ms/div bis 100 s/div |
| Trigger-Modi | Edge, Pulsbreite, Video, Neigung, Parallel, Seriell (optional), Abort |
| Waveform-Auffrischrate | Bis zu 30.000 WF/s |
| Arb.-Funktionsgenerator (integriert) | Ja |
| Ausgangsfrequenz (ARB) | Bis zu 25 MHz |
| Signalformen (ARB) | Sinus, Rechteck, Dreieck, Puls, Rauschen, Exponentiell an/ab, Kardioide, Logarithmus, AM/FM (optional) |
| Anzeige | 7-Zoll-TFT-LCD (800 x 480 Pixel) |
| Schnittstellen | USB-Host, USB-Device, LAN (optional), GPIB (optional) |
| Stromversorgung | 100-240 VAC, 50/60 Hz |
| Abmessungen (B x H x T) | 380 mm x 206 mm x 125 mm |
| Gewicht | Ca. 2,5 kg |
Erweiterte Analysefunktionen für tiefere Einblicke
Das RIGOL DS1104Z-S+ geht über die reine Signalanzeige hinaus. Seine leistungsstarke Signalverarbeitung ermöglicht die Durchführung komplexer Messungen direkt am Gerät. Dazu gehören automatische Messungen für Spannung, Zeit und Frequenz, die Darstellung von FFT-Spektren zur Frequenzbereichsanalyse sowie die Möglichkeit, Wellenformen zu speichern und zu vergleichen. Der integrierte Arbiträrfunktionsgenerator spielt eine Schlüsselrolle bei der Charakterisierung von Systemen. Anwender können spezifische Testsignale generieren, um die Reaktion von Schaltungen unter verschiedenen Bedingungen zu prüfen, oder um die Leistungsfähigkeit von Komponenten präzise zu bewerten. Dies ist insbesondere bei der Entwicklung von Filtern, Verstärkern und Kommunikationsmodulen von unschätzbarem Wert.
Einsatzmöglichkeiten und Anwendungsbereiche
Das RIGOL DS1104Z-S+ findet breite Anwendung in verschiedenen technischen Disziplinen:
- Entwicklung und Prototypenbau: Schnelle Verifikation von Schaltungsdesigns, Debugging von Hardware-Prototypen und Optimierung von Leistungsparametern.
- Fehlersuche: Identifizierung und Analyse von Störungen in komplexen elektronischen Systemen, sowohl im analogen als auch im digitalen Bereich.
- Produktionstests: Qualitätskontrolle und Verifikation von elektronischen Produkten während des Fertigungsprozesses.
- Ausbildung und Forschung: Vermittlung praktischer Fähigkeiten in der Messtechnik und Durchführung wissenschaftlicher Experimente in Universitäten und Forschungseinrichtungen.
- Automobil- und Luftfahrtindustrie: Analyse von Bussystemen, Sensordaten und Steuergeräten.
- Kommunikationstechnik: Untersuchung von Signalintegrität, Modulationsverfahren und Protokollanalyse.
Häufig gestellte Fragen zum RIGOL DS1104Z-S+
Was sind die Hauptvorteile der 4-Kanal-Architektur des DS1104Z-S+?
Die vier analogen Kanäle ermöglichen die gleichzeitige Erfassung und den Vergleich mehrerer Signale. Dies ist entscheidend für die Analyse von Systeminteraktionen, die Untersuchung von Zeitbezügen zwischen verschiedenen Signalpunkten und die Fehlersuche in komplexen Schaltungen, bei denen mehrere Signale synchron betrachtet werden müssen.
Wie unterscheidet sich der integrierte Arbiträrfunktionsgenerator von einem Standard-Signalgenerator?
Der integrierte Arbiträrfunktionsgenerator ermöglicht die Erzeugung benutzerdefinierter Wellenformen über die Standardformen (Sinus, Rechteck, etc.) hinaus. Dies erlaubt eine präzise Simulation spezifischer Betriebsbedingungen oder das Testen der Systemantwort auf exotische oder nicht-standardmäßige Signale, was mit einem herkömmlichen Generator oft nicht möglich ist oder zusätzliche Hardware erfordert.
Ist das RIGOL DS1104Z-S+ für den Einsatz in anspruchsvollen HF-Anwendungen geeignet?
Mit einer Bandbreite von 100 MHz ist das Oszilloskop für eine Vielzahl von Hochfrequenzanwendungen geeignet, insbesondere für die Analyse digitaler Signale und die Charakterisierung von Schaltungen im niedrigen bis mittleren HF-Bereich. Für extrem hohe Frequenzen sind dedizierte HF-Oszilloskope erforderlich, aber für viele typische Entwicklungsszenarien bietet die 100 MHz Bandbreite ausreichende Leistung.
Welche optionalen Trigger- und Dekoderfunktionen sind für das DS1104Z-S+ verfügbar?
Das DS1104Z-S+ bietet optional erweiterte Trigger- und Dekoderfunktionen für gängige serielle Kommunikationsprotokolle wie I2C, SPI, UART, CAN und LIN. Diese Funktionen sind für die effiziente Fehlersuche in digitalen Systemen unerlässlich, da sie die Analyse von Datenpaketen auf den entsprechenden Bussen erheblich vereinfachen.
Wie wird die Datenübertragung und externe Steuerung des Oszilloskops realisiert?
Das Gerät verfügt standardmäßig über USB-Host- und USB-Device-Anschlüsse, die für die Übertragung von Messdaten auf USB-Sticks oder die Steuerung des Oszilloskops von einem PC aus verwendet werden können. Optional sind auch LAN- und GPIB-Schnittstellen erhältlich, um eine nahtlose Integration in professionelle Mess- und Automatisierungsumgebungen zu ermöglichen.
Bietet das RIGOL DS1104Z-S+ eine gute Benutzererfahrung für neue Anwender?
Ja, das Oszilloskop verfügt über eine intuitive Benutzeroberfläche mit einem 7-Zoll-TFT-LCD-Display, das klare Signalbilder liefert. Die Bedienelemente sind logisch angeordnet, und die Menüstruktur ist darauf ausgelegt, eine schnelle Einarbeitung zu ermöglichen. Dies macht es sowohl für erfahrene Profis als auch für Studierende und Einsteiger in der Messtechnik gut handhabbar.
In welchen Branchen ist die Anwendung des RIGOL DS1104Z-S+ besonders vorteilhaft?
Das RIGOL DS1104Z-S+ ist äußerst vielseitig und findet breite Anwendung in der Elektronikentwicklung, Prototypenfertigung, in der Automobil- und Luftfahrtindustrie, der Telekommunikation, der Leistungselektronik sowie in akademischen und Forschungseinrichtungen, überall dort, wo eine präzise Signalanalyse und Charakterisierung erforderlich ist.
