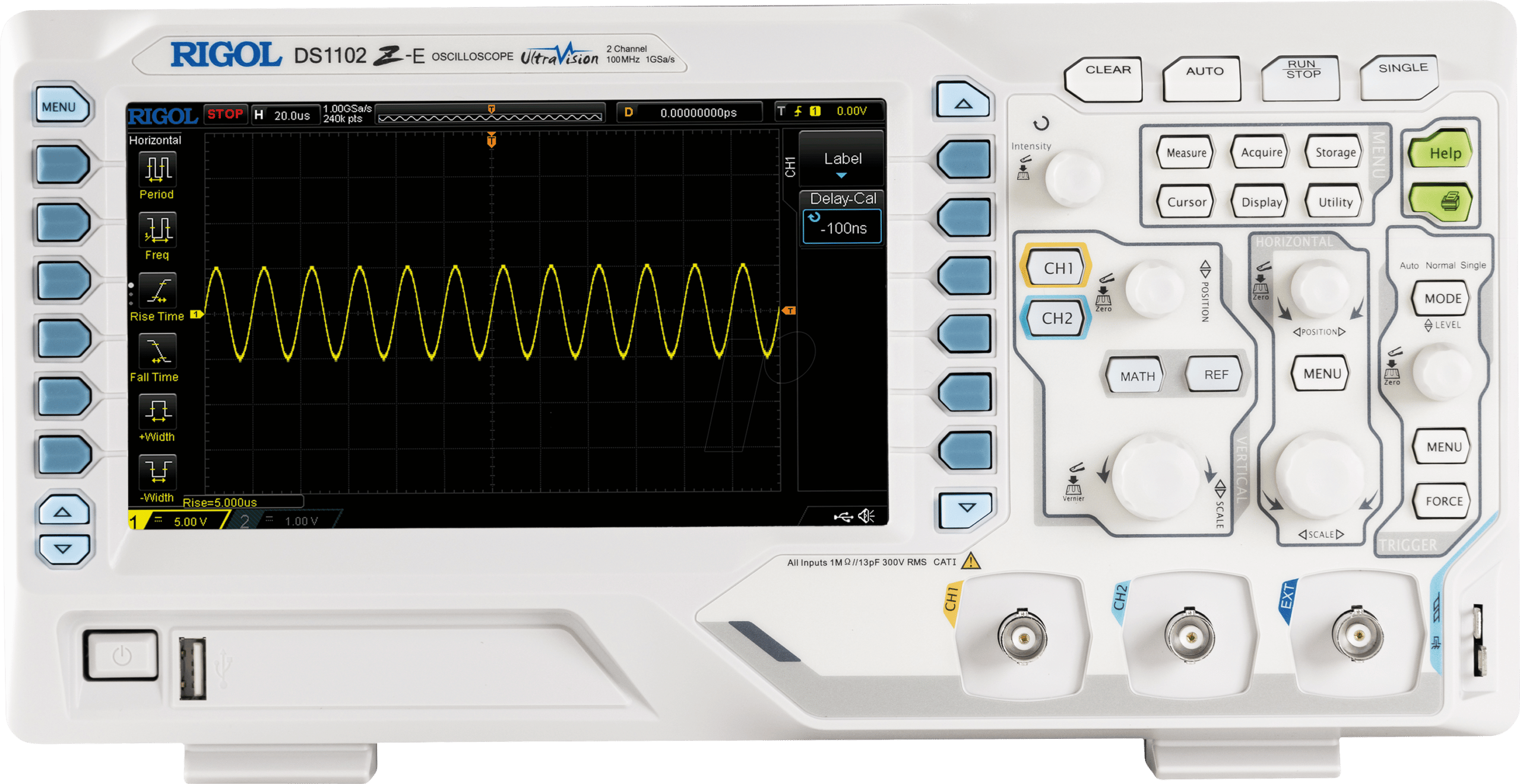

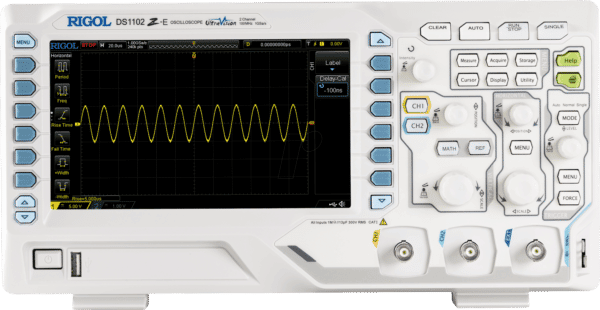

RIGOL DS1102Z-E – Präzise Signalmessung für Profis
Das RIGOL DS1102Z-E Digital-Speicher-Oszilloskop ist die ideale Lösung für Ingenieure, Techniker und ambitionierte Hobbyisten, die präzise Einblicke in analoge und digitale Signalformen benötigen. Es beantwortet die Herausforderung der detaillierten Analyse komplexer Schaltungen, indem es eine zuverlässige Plattform für die Diagnose, Entwicklung und Verifikation von elektronischen Systemen bietet. Dieses Oszilloskop ist konzipiert, um Ihnen die Klarheit und Genauigkeit zu liefern, die Sie für Ihre anspruchsvollsten Projekte benötigen, und hebt sich damit deutlich von einfacheren Messgeräten ab.
Überlegene Leistung und Vielseitigkeit
Warum das RIGOL DS1102Z-E die überlegene Wahl ist, liegt in seiner ausgewogenen Kombination aus Leistungsfähigkeit, Benutzerfreundlichkeit und einem attraktiven Preis-Leistungs-Verhältnis. Während Standardlösungen oft Kompromisse bei Bandbreite, Abtastrate oder Messfunktionen eingehen müssen, bietet das DS1102Z-E eine solide Grundlage für eine breite Palette von Anwendungen. Seine 100 MHz Bandbreite ermöglicht die detaillierte Untersuchung von Signalen, die in vielen modernen elektronischen Geräten vorkommen, ohne Kompromisse bei der Detailgenauigkeit einzugehen. Die 2 Kanäle erlauben die simultane Erfassung und den Vergleich zweier Signalpfade, was für die Fehlersuche und das Verständnis von Systeminteraktionen unerlässlich ist.
Umfassende Signalanalysetools
Das RIGOL DS1102Z-E glänzt durch eine Reihe von Funktionen, die über die reine Anzeige von Wellenformen hinausgehen. Es ermöglicht eine tiefgehende Analyse von Signalen, die für die schnelle Identifizierung von Problemen und die Optimierung von Designs entscheidend ist. Automatisierte Messungen liefern sofortige Ergebnisse für gängige Parameter wie Spannung, Frequenz und Periode, während Triggerfunktionen eine präzise Fokussierung auf spezifische Signalereignisse ermöglichen. Die integrierte FFT-Funktion (Fast Fourier Transformation) transformiert Zeitbereichssignale in den Frequenzbereich und offenbart so versteckte Frequenzkomponenten und potenzielle Störsignale.
Intuitive Bedienung und Ergonomie
Die Benutzerfreundlichkeit steht bei der Entwicklung des RIGOL DS1102Z-E im Vordergrund. Das Gerät verfügt über eine klare und gut strukturierte Bedienoberfläche mit logisch angeordneten Bedienelementen und einem hellen, hochauflösenden Farbdisplay. Dieses Display bietet auch bei komplexen Signalformen eine hervorragende Ablesbarkeit und ermöglicht eine schnelle Interpretation der Messergebnisse. Die intuitive Navigation durch Menüs und Einstellungen reduziert die Einarbeitungszeit und ermöglicht es dem Anwender, sich auf die eigentliche Messaufgabe zu konzentrieren. Robuste Gehäusematerialien und eine durchdachte Anordnung der Anschlüsse tragen zur Langlebigkeit und einfachen Handhabung im täglichen Einsatz bei.
Technische Spezifikationen im Detail
Das RIGOL DS1102Z-E setzt neue Maßstäbe in seiner Klasse durch seine präzise Leistung und Zuverlässigkeit. Die Kernspezifikationen machen es zu einem unverzichtbaren Werkzeug für eine Vielzahl von technischen Disziplinen.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Bandbreite | 100 MHz |
| Anzahl Kanäle | 2 |
| Abtastrate (maximal pro Kanal) | 500 MSa/s |
| Speichertiefe (pro Kanal) | 24 kpts |
| Anstiegszeit | ≤ 3,5 ns |
| Eingangskopplung | AC, DC, GND |
| Vertikale Auflösung | 8 Bit |
| Spannungsbereich (pro Kanal) | 1 mV/div bis 10 V/div |
| Triggerarten | Edge, Pulse Width, Video, Slope, Overtime |
| Anzeige | 7-Zoll TFT-LCD (Diagonale), 800 x 480 Pixel |
| Schnittstellen | USB Host, USB Device, LAN (optional) |
| Abmessungen (B x H x T) | 301 mm x 152 mm x 111 mm |
| Gewicht | Ca. 2,5 kg |
Vielfältige Einsatzgebiete und Anwendungen
Die Flexibilität des RIGOL DS1102Z-E Digital-Speicher-Oszilloskops eröffnet ein breites Spektrum an Anwendungsmöglichkeiten. Von der Grundlagenforschung und Entwicklung über die Qualitätskontrolle bis hin zur Wartung und Reparatur – dieses Gerät unterstützt Sie in zahlreichen Szenarien:
- Forschung und Entwicklung: Schnelle Verifikation von Schaltungsdesigns, Analyse von Prototypen und Charakterisierung von elektronischen Bauteilen.
- Ausbildung und Lehre: Ideal für Universitäten und technische Schulen zur Vermittlung grundlegender und fortgeschrittener Messtechnikprinzipien.
- Automobilindustrie: Diagnose von Bussystemen (z.B. CAN, LIN), Analyse von Sensorsignalen und Untersuchung von Steuergeräten.
- Industrielle Elektronik: Überwachung und Analyse von Leistungselektronik, Motorsteuerungen und industriellen Automatisierungssystemen.
- Kommunikationstechnik: Messung und Analyse von analogen und digitalen Signalen in HF-Schaltungen und Kommunikationssystemen.
- Hobby- und Maker-Bereich: Detaillierte Fehleranalyse in komplexen Schaltungen, Optimierung von Projekten und tieferes Verständnis von Elektronik.
Erweitertes Trigger- und Protokollanalyse-Potenzial
Die fortgeschrittenen Triggerfunktionen des RIGOL DS1102Z-E sind ein entscheidendes Merkmal für die effiziente Fehlerdiagnose. Neben Standard-Edge-Triggern unterstützt es auch Pulse-Width-, Video- und Slope-Trigger. Dies ermöglicht das präzise Einfrieren von spezifischen Signalereignissen, wie zum Beispiel kurzen Impulsen oder definierten Flankensteilheiten, was die Identifizierung von Timing-Problemen oder Glitches revolutioniert. Für Anwender, die mit digitalen Bussystemen arbeiten, bietet das optionale Protokollanalyse-Kit (separat erhältlich) die Möglichkeit, Datenpakete direkt auf dem Oszilloskop zu dekodieren und zu analysieren, was die Entwicklungs- und Debugging-Zeiten drastisch verkürzt.
Hohe Zuverlässigkeit und Langlebigkeit
Das RIGOL DS1102Z-E wurde mit Fokus auf Robustheit und Langlebigkeit konstruiert. Das solide Metallgehäuse schützt die empfindliche Elektronik vor mechanischen Einwirkungen und sorgt für eine gute Wärmeableitung, was die Betriebssicherheit auch unter anspruchsvollen Bedingungen gewährleistet. Die hochwertige Verarbeitung der Komponenten und die sorgfältige Kalibrierung im Werk garantieren eine konstante und präzise Messergebnisse über die gesamte Lebensdauer des Geräts. Dies macht es zu einer Investition, die sich durch Zuverlässigkeit und Leistung langfristig auszahlt.
Hervorragende Konnektivität und Datenspeicherung
Das RIGOL DS1102Z-E ist nicht nur ein leistungsstarkes Messinstrument, sondern auch ein flexibel einsetzbares Analysegerät. Es bietet multiple Anschlussmöglichkeiten, um die Integration in Ihren Workflow zu vereinfachen. Die USB-Host-Schnittstelle ermöglicht das einfache Speichern von Messergebnissen, Wellenformen und Einstellungen auf einem externen USB-Speichermedium. Dies ist ideal für Dokumentationszwecke oder zur Weiterverarbeitung der Daten am PC. Die USB-Device-Schnittstelle erlaubt die direkte Verbindung mit einem Computer für die Fernsteuerung des Oszilloskops oder den schnellen Datentransfer. Die optionale LAN-Schnittstelle erweitert die Konnektivitätsoptionen für netzwerkbasierte Anwendungen und die Integration in Labormanagement-Systeme.
FAQ – Häufig gestellte Fragen zu RIGOL DS1102Z-E – Digital-Speicher-Oszilloskop, 100 MHz, 2 Kanäle
Was sind die Hauptvorteile des RIGOL DS1102Z-E gegenüber einem Analog-Oszilloskop?
Das RIGOL DS1102Z-E bietet als Digital-Speicher-Oszilloskop entscheidende Vorteile: Es ermöglicht die Speicherung von Signalverläufen, die Anzeige von Messwerten direkt am Bildschirm, eine höhere Präzision durch digitale Signalverarbeitung und die Nutzung von Funktionen wie der FFT-Analyse. Analog-Oszilloskope können diese Flexibilität und Detailgenauigkeit nicht bieten.
Ist das RIGOL DS1102Z-E für den Einsatz in der Industrie geeignet?
Ja, das RIGOL DS1102Z-E ist aufgrund seiner Bandbreite, der zahlreichen Triggeroptionen, der robusten Bauweise und der hohen Präzision sehr gut für den Einsatz in industriellen Umgebungen geeignet. Es unterstützt die Analyse von Signalen in der Automatisierungstechnik, Leistungselektronik und bei der Diagnose von Bussystemen.
Wie einfach ist die Bedienung des Oszilloskops für Einsteiger?
Das RIGOL DS1102Z-E zeichnet sich durch eine intuitive Benutzeroberfläche und eine logische Anordnung der Bedienelemente aus. Obwohl es über fortgeschrittene Funktionen verfügt, ist die grundlegende Bedienung für Einsteiger gut erlernbar. Viele Tutorials und Anleitungen sind verfügbar, um den Einstieg zu erleichtern.
Welche Art von Signalen kann ich mit dem RIGOL DS1102Z-E messen?
Sie können mit dem RIGOL DS1102Z-E eine breite Palette von analogen und digitalen Signalen messen. Dazu gehören Spannungsverläufe, Frequenzen, Perioden, Impulse, digitale Protokolle (mit optionaler Analysefunktion) und vieles mehr. Die 100 MHz Bandbreite erlaubt die präzise Erfassung von Signalen, die in vielen elektronischen Schaltungen vorkommen.
Unterstützt das RIGOL DS1102Z-E die Analyse von digitalen Bussystemen wie SPI oder I2C?
Das Basismodell des RIGOL DS1102Z-E bietet diese Funktion nicht standardmäßig. Es kann jedoch mit optionalen Decodierungs- und Analyse-Kits (z.B. für SPI, I2C, UART) erweitert werden, um digitale Protokolle direkt auf dem Oszilloskop zu analysieren und zu dekodieren.
Wie wichtig ist die Speichertiefe (Record Length) des Oszilloskops?
Die Speichertiefe gibt an, wie viele Messpunkte das Oszilloskop pro Kanal erfassen kann. Eine höhere Speichertiefe (24 kpts im DS1102Z-E) ist wichtig, um auch langwierige oder komplexe Signalereignisse detailliert aufzuzeichnen und zu analysieren, ohne dass wichtige Details verloren gehen. Dies ist besonders relevant bei der Untersuchung von transienten Vorgängen.
Kann ich mit dem RIGOL DS1102Z-E auch Frequenzanalysen durchführen?
Ja, das RIGOL DS1102Z-E verfügt über eine integrierte FFT-Funktion (Fast Fourier Transformation). Diese ermöglicht die Umwandlung von Signalen aus dem Zeitbereich in den Frequenzbereich. Dies ist äußerst nützlich, um das Frequenzspektrum eines Signals zu analysieren, Oberwellen zu identifizieren oder Störsignale aufzudecken.
