RIGOL DS1074Z+ – Ihr Leistungsstarkes Digital-Speicher-Oszilloskop für Professionelle Anwendungen

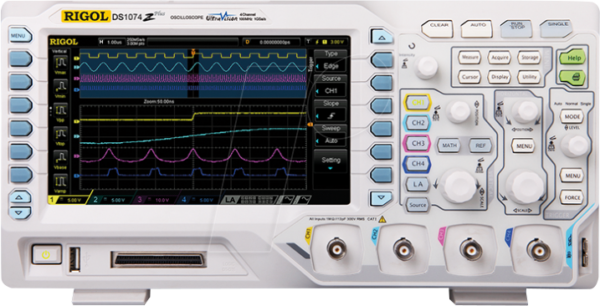

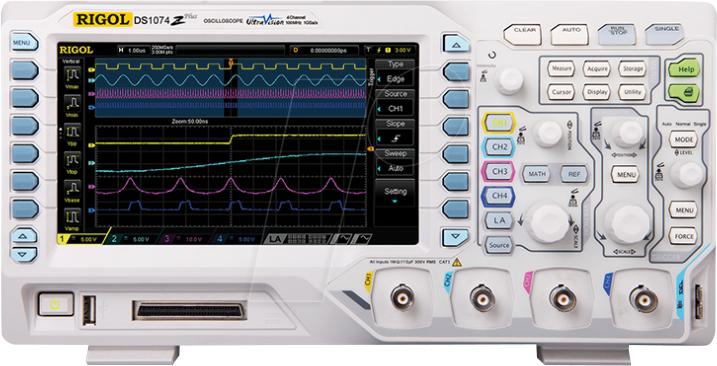

Das RIGOL DS1074Z+ Digital-Speicher-Oszilloskop mit 70 MHz Bandbreite und 4 Kanälen ist die ideale Lösung für Ingenieure, Techniker und Hobbyisten, die präzise Messungen in komplexen elektronischen Schaltungen durchführen müssen. Es überwindet die Einschränkungen herkömmlicher Oszilloskope durch seine fortschrittliche digitale Signalverarbeitung, Vielseitigkeit und die Option zur Erweiterung zur Mixed-Signal-Oszilloskop (MSO)-Fähigkeit, was es zu einer überlegenen Wahl für anspruchsvolle Debugging- und Analyseaufgaben macht.
Revolutionäre Signalintegrität und Messgenauigkeit
Die Kernkompetenz des RIGOL DS1074Z+ liegt in seiner Fähigkeit, selbst feinste Signalnuancen mit hoher Genauigkeit zu erfassen. Mit einer Bandbreite von 70 MHz und einer Abtastrate von bis zu 1 GSa/s stellt dieses Oszilloskop sicher, dass keine Details Ihrer Messungen verloren gehen. Die 4 Kanäle ermöglichen die simultane Analyse mehrerer Signalpfade, was für das Verständnis komplexer Systeminteraktionen unerlässlich ist.
Vorteile des RIGOL DS1074Z+ im Überblick
- Umfassende Analysefähigkeiten: Die 4 analogen Kanäle bieten maximale Flexibilität zur gleichzeitigen Erfassung und Darstellung mehrerer Signale, was die Fehlersuche und Verifikation von Designs erheblich beschleunigt.
- Hohe Auflösung und Detailtreue: Mit einer vertikalen Auflösung von 8 Bit werden selbst kleine Spannungsunterschiede präzise erfasst und dargestellt, was für empfindliche Schaltungen von entscheidender Bedeutung ist.
- Erweiterbarkeit zur MSO-Funktionalität: Die „MSO-ready“ Eigenschaft bedeutet, dass Sie das Gerät bei Bedarf kostengünstig zu einem Mixed-Signal-Oszilloskop aufrüsten können. Dies eröffnet die Möglichkeit, digitale Signale parallel zu analogen Signalen zu erfassen und zu analysieren, was für mikrocontrollerbasierte Systeme unverzichtbar ist.
- Intuitive Bedienung und Anzeige: Ein großzügiges 7-Zoll-TFT-Farbdisplay mit einer Auflösung von 800 x 480 Pixeln sorgt für eine klare und übersichtliche Darstellung komplexer Signale und Messergebnisse. Die intuitive Benutzeroberfläche mit dedizierten Tasten für häufig genutzte Funktionen minimiert den Einarbeitungsaufwand.
- Umfangreiche Trigger- und Dekodierungsoptionen: Eine Vielzahl von Trigger-Modi (Edge, Pulse, Video, Slope, Alternative) und optionale Protokolldekodierungsfunktionen (z.B. I2C, SPI, UART) ermöglichen die gezielte Isolierung und Analyse spezifischer Signalereignisse.
- Robustes und Kompaktes Design: Das Gerät ist für den professionellen Einsatz konzipiert, bietet aber gleichzeitig eine kompakte Bauweise, die es ideal für Werkstätten, Labore und auch für den mobilen Einsatz macht.
Fortschrittliche Technologie für Präzise Messungen
Das RIGOL DS1074Z+ nutzt eine fortschrittliche digitale Signalverarbeitungstechnologie, die eine hohe Genauigkeit und Zuverlässigkeit bei allen Messungen gewährleistet. Die Aufzeichnungsfunktion mit einer Länge von bis zu 24 Mpts pro Kanal ermöglicht die Erfassung von Langzeitdaten und die detaillierte Analyse von transienten Ereignissen. Die zahlreichen automatischen Messfunktionen (AMTs) sparen Zeit und reduzieren die Fehleranfälligkeit bei Routineanalysen.
Anwendungsbereiche und Vielseitigkeit
Dieses Oszilloskop ist ein unverzichtbares Werkzeug für eine breite Palette von Anwendungen, darunter:
- Entwicklung und Prüfung von Embedded-Systemen: Ideal zur Analyse von Kommunikationsprotokollen (SPI, I2C, UART), zur Überwachung von Sensoren und zur Verifikation von Mikrocontroller-Timings.
- Audio- und Videotechnik: Zur Analyse von Audiosignalen, zur Störsignalerkennung und zur Verifikation von Videosignalen.
- Kfz-Elektronik: Zur Diagnose von Bussystemen (CAN, LIN – erfordert Option) und zur Analyse von Motorsensoren.
- Forschung und Lehre: Ein kostengünstiges, aber leistungsfähiges Werkzeug für Bildungseinrichtungen und Forschungslabore zur Vermittlung praktischer Messtechnikkenntnisse.
- Allgemeine Elektronik-Debugging: Zur Fehlerbehebung in nahezu jeder Art von elektronischem Gerät, vom Prototyp bis zum fertigen Produkt.
Die MSO-ready Funktionalität eröffnet zusätzliche Möglichkeiten für das Debugging von digitalen Logiksignalen in Kombination mit analogen Messungen, was besonders bei der Entwicklung komplexer Systeme mit Mikrocontrollern und FPGAs von unschätzbarem Wert ist.
Qualität und Zuverlässigkeit von RIGOL
RIGOL ist bekannt für die Herstellung von hochwertigen Messgeräten, die ein exzellentes Preis-Leistungs-Verhältnis bieten. Das DS1074Z+ setzt diese Tradition fort und liefert professionelle Leistung zu einem zugänglichen Preis. Die robuste Konstruktion und die sorgfältige Verarbeitung garantieren eine lange Lebensdauer und zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Modell | RIGOL DS1074Z+ |
| Bandbreite | 70 MHz |
| Kanäle | 4 analoge Kanäle, MSO-ready (optionale digitale Kanäle) |
| Abtastrate | Bis zu 1 GSa/s (pro Kanal) |
| Speichertiefe | Bis zu 24 Mpts pro Kanal |
| Vertikale Auflösung | 8 Bit |
| Display | 7-Zoll TFT-LCD, 800 x 480 Pixel |
| Trigger-Modi | Edge, Pulse, Video, Slope, Alternative, Pattern, I2C, SPI, UART (optional) |
| Schnittstellen | USB Host, USB Device, LAN |
| Netzspannung | 100-240 VAC, 50/60 Hz |
Häufig gestellte Fragen zu RIGOL DS1074Z+ – Digital-Speicher-Oszilloskop, 70 MHz, 4 Kanäle, MSO-ready
Was bedeutet „MSO-ready“ und wie rüste ich es auf?
MSO-ready bedeutet, dass das Oszilloskop über die notwendige Hardware-Schnittstelle und die grundlegende Software-Architektur verfügt, um zu einem Mixed-Signal-Oszilloskop (MSO) aufgerüstet werden zu können. Dies geschieht in der Regel durch den Kauf einer separaten Lizenz oder eines Hardware-Kits, das zusätzliche digitale Kanäle und die entsprechende MSO-Software freischaltet. So können Sie gleichzeitig analoge und digitale Signale analysieren, was für das Debugging von Mikrocontroller-Schaltungen unerlässlich ist.
Welche Arten von Signalen kann ich mit dem DS1074Z+ messen?
Das RIGOL DS1074Z+ ist für die Messung einer breiten Palette von elektrischen Signalen konzipiert. Dazu gehören Gleichspannungen, Wechselspannungen, pulsierende Signale, serielle Kommunikationsprotokolle (sofern die optionalen Dekodierungsfunktionen erworben wurden), digitale Signale (im MSO-Modus) und transiente Ereignisse. Seine Bandbreite von 70 MHz eignet sich hervorragend für die Analyse von niederfrequenten bis mittelschnellen Schaltungen.
Wie unterscheidet sich das DS1074Z+ von einem analogen Oszilloskop?
Im Gegensatz zu analogen Oszilloskopen, die ein direktes Abbild des Signals auf einer Kathodenstrahlröhre projizieren, digitalisiert das DS1074Z+ das eingehende Signal und verarbeitet es digital. Dies ermöglicht eine Vielzahl von Vorteilen: präzisere Messungen, Speicherung von Signalen, detaillierte Analyse von aufgezeichneten Daten, automatische Messfunktionen, erweiterte Trigger-Optionen und die Möglichkeit, Signale auf einem hochauflösenden Farbdisplay darzustellen. Es bietet eine deutlich höhere Flexibilität und Funktionalität für moderne elektronische Designs.
Ist die Bedienung des RIGOL DS1074Z+ kompliziert?
Das RIGOL DS1074Z+ wurde mit Blick auf Benutzerfreundlichkeit entwickelt. Es verfügt über ein intuitives Bedienfeld mit dedizierten Tasten für häufig genutzte Funktionen und ein klares, gut lesbares Farbdisplay. Viele Funktionen sind durch Menüs zugänglich, die logisch strukturiert sind. Auch für Einsteiger ist die Einarbeitung in die grundlegenden Funktionen relativ schnell möglich. Für fortgeschrittene Analysen ist eine gewisse Einarbeitung in die spezifischen Funktionen und Trigger-Optionen erforderlich, was bei jedem leistungsfähigen Messgerät der Fall ist.
Welche optionalen Erweiterungen sind für das DS1074Z+ verfügbar?
Die wichtigste optionale Erweiterung ist die MSO-Funktionalität, die es ermöglicht, digitale Kanäle hinzuzufügen und digitale Signale zu analysieren. Darüber hinaus bietet RIGOL oft optionale Software-Lizenzen für die Dekodierung verschiedener serieller Kommunikationsprotokolle wie I2C, SPI, UART, CAN und LIN an. Diese erweitern die Analysefähigkeiten des Oszilloskops erheblich und machen es zu einem noch leistungsfähigeren Werkzeug für das Debugging von komplexen Systemen.
Wie gut ist die Messgenauigkeit des RIGOL DS1074Z+?
Das RIGOL DS1074Z+ bietet eine hohe Messgenauigkeit, die für die meisten professionellen Anwendungen und Entwicklungsarbeiten ausreichend ist. Die vertikale Auflösung von 8 Bit ermöglicht die Erfassung von Details bis zu 0,5 mV pro Division, und die Bandbreite von 70 MHz gewährleistet, dass die Signale korrekt und unverzerrt dargestellt werden. Wie bei allen Messgeräten ist die Genauigkeit auch von der Qualität der verwendeten Sonden und der korrekten Einstellung der Messparameter abhängig.
Ist das RIGOL DS1074Z+ für den Einsatz im Labor und im Feld geeignet?
Ja, das RIGOL DS1074Z+ ist sowohl für den stationären Einsatz im Labor als auch für den mobilen Einsatz konzipiert. Es verfügt über ein robustes Gehäuse, das den Anforderungen des Feldgebrauchs standhält. Die kompakte Bauweise und das relativ geringe Gewicht erleichtern den Transport. Die Stromversorgung über das mitgelieferte Netzteil ist universell für verschiedene Spannungen ausgelegt, was den Einsatz weltweit ermöglicht.
