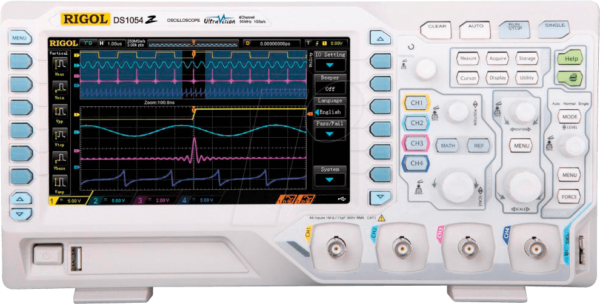

Entdecken Sie Präzision und Vielseitigkeit: Das RIGOL DS1054Z Digital-Speicher-Oszilloskop
Für Ingenieure, Techniker und ambitionierte Hobbyisten, die auf der Suche nach einem zuverlässigen Werkzeug zur Analyse komplexer elektronischer Signale sind, bietet das RIGOL DS1054Z Digital-Speicher-Oszilloskop eine herausragende Lösung. Dieses leistungsstarke Gerät ermöglicht die exakte Darstellung und Analyse von Spannungsverläufen über die Zeit und ist damit unverzichtbar für Fehlersuche, Designverifikation und das Verständnis von Schaltungsdynamiken. Wenn Sie nach einem Oszilloskop suchen, das Funktionalität, Benutzerfreundlichkeit und ein exzellentes Preis-Leistungs-Verhältnis vereint, ist das DS1054Z Ihre erste Wahl.
Leistungsstarke Spezifikationen für anspruchsvolle Anwendungen
Das RIGOL DS1054Z setzt Maßstäbe in seiner Klasse durch eine beeindruckende Kombination aus Bandbreite, Abtastrate und Kanalanzahl. Mit einer Bandbreite von 50 MHz und vier unabhängigen Kanälen können Sie simultan Signale von unterschiedlichen Punkten in Ihrer Schaltung erfassen und vergleichen. Die hohe Echtzeit-Abtastrate von 1 GSa/s gewährleistet, dass selbst schnellste Signalübergänge und feine Details akkurat erfasst werden. Dies ermöglicht eine tiefgehende Analyse, die mit geringer abtastenden oder weniger flexiblen Geräten nicht möglich wäre.
Die überlegene Wahl: Vorteile des RIGOL DS1054Z
Im Vergleich zu Standard-Analog-Oszilloskopen oder einfacheren digitalen Modellen bietet das RIGOL DS1054Z signifikante Vorteile:
- Umfassende Signalintegration: Vier Kanäle erlauben die gleichzeitige Erfassung und den direkten Vergleich von bis zu vier Signalen. Dies ist essentiell für die Analyse von Bus-Systemen, differenziellen Messungen oder komplexen Trigger-Szenarien.
- Hohe Detailtreue: Die 1 GSa/s Echtzeit-Abtastrate ermöglicht die akkurate Darstellung auch von sehr schnellen Signalereignissen, was für die Fehlersuche in digitalen Schaltungen oder die Untersuchung von Hochfrequenzphänomenen unerlässlich ist.
- Intuitive Bedienung: Trotz seiner Leistungsfähigkeit zeichnet sich das DS1054Z durch eine klare und logische Benutzeroberfläche aus, die auch für weniger erfahrene Anwender schnell erlernbar ist.
- Flexibilität und Erweiterbarkeit: Die Möglichkeit, Trigger-Modi, Speichertiefe und Analysefunktionen durch optionale Software-Upgrades zu erweitern, macht das DS1054Z zu einer zukunftssicheren Investition.
- Robuste Bauweise: Entwickelt für den täglichen Einsatz in Laboren und Werkstätten, bietet das DS1054Z eine solide Verarbeitung und Langlebigkeit.
- Kosteneffizienz: Ohne Kompromisse bei der Leistung bietet das DS1054Z ein herausragendes Preis-Leistungs-Verhältnis, das es für Ausbildungseinrichtungen, kleine Unternehmen und anspruchsvolle Heimanwender zugänglich macht.
Umfassende technische Spezifikationen im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Kanäle | 4 |
| Bandbreite | 50 MHz |
| Echtzeit-Abtastrate pro Kanal | Bis zu 1 GSa/s (geteilt bei Verwendung mehrerer Kanäle) |
| Speichertiefe pro Kanal | Bis zu 24 Mpts (erweiterbar durch Option) |
| Anstiegszeit | ≤ 7 ns |
| Vertikale Empfindlichkeit | 1 mV/Div bis 10 V/Div |
| DC Genauigkeit | ±3% |
| Eingangskopplung | DC, AC, GND |
| Eingangsimpedanz | 1 MΩ ±2% || 15 pF ±5 pF |
| Trigger-Typen | Edge, Pulse Width, Video, Slope, Overtime, Window, Pattern, RS232 (Option) |
| Display | 7 Zoll TFT LCD (800×480 Pixel) |
| Schnittstellen | USB Device, USB Host, LAN (Optional) |
| Spannungsversorgung | 100-240 VAC RMS, 50/60 Hz |
| Abmessungen (B x H x T) | 301 mm x 152 mm x 120 mm |
| Gewicht | Ca. 2.2 kg |
| Zertifizierungen | CE, FCC |
Tiefergehende Analyse und erweiterte Trigger-Funktionalität
Die Leistungsfähigkeit des RIGOL DS1054Z geht über die reine Signalvisualisierung hinaus. Die umfangreiche Speichertiefe von standardmäßig 24 Mpts pro Kanal ermöglicht die Erfassung langer Signalfolgen und detaillierter Muster, ohne dass die Abtastrate reduziert werden muss. Dies ist besonders wichtig für die Analyse von komplexen Protokollen oder sporadisch auftretenden Störungen. Die fortschrittlichen Trigger-Optionen, darunter Edge, Pulse Width, Video und Slope, erlauben eine präzise Auslösung auf spezifische Signalereignisse. Dies beschleunigt die Fehlersuche erheblich, da Sie sich auf die kritischen Momente im Signalverlauf konzentrieren können.
Benutzerfreundlichkeit und Anschlussmöglichkeiten
Das intuitive Bedienkonzept des RIGOL DS1054Z, gepaart mit dem großzügigen 7-Zoll-TFT-LCD-Display, sorgt für eine einfache und effiziente Handhabung. Wichtige Funktionen sind direkt zugänglich, und die Darstellung von Wellenformen ist klar und gut lesbar. Die integrierten USB-Schnittstellen (Device und Host) ermöglichen eine einfache Datenübertragung und die Anbindung externer Speichermedien. Optional ist das Gerät mit einer LAN-Schnittstelle erweiterbar, was Fernzugriff und Integration in Netzwerkumgebungen ermöglicht – ein entscheidender Vorteil für automatisierte Messungen oder die Überwachung aus der Ferne.
Vielseitige Einsatzgebiete für Elektronikprofis
Das RIGOL DS1054Z ist ein universelles Werkzeug, das in zahlreichen Anwendungsbereichen seine Stärken ausspielt:
- Entwicklung und Prototyping: Verifikation von Schaltungsdesigns, Analyse von Signalintegrität und Timing-Problemen.
- Fehlersuche und Wartung: Schnelle Identifizierung von Störungen in komplexen elektronischen Systemen, von der analogen Schaltungstechnik bis hin zu digitalen Bussystemen.
- Ausbildung und Lehre: Vermittlung grundlegender und fortgeschrittener Messtechnik-Prinzipien an Studenten und Auszubildende.
- Industrielle Automatisierung: Überwachung und Analyse von Steuersignalen und Bussystemen in industriellen Umgebungen.
- Forschung und Entwicklung: Untersuchung komplexer dynamischer Prozesse und Signalverhalten in anspruchsvollen Forschungsanwendungen.
Häufig gestellte Fragen zum RIGOL DS1054Z – Digital-Speicher-Oszilloskop, 50 MHz, 4 Kanäle, 1GS/s
Was sind die Hauptvorteile des RIGOL DS1054Z gegenüber älteren Oszilloskop-Modellen?
Das RIGOL DS1054Z bietet eine deutlich höhere Echtzeit-Abtastrate (1 GSa/s), eine größere Speichertiefe (bis zu 24 Mpts pro Kanal), vier Kanäle für simultane Messungen und fortschrittlichere Trigger-Funktionen im Vergleich zu älteren Analog- oder einfacheren Digital-Oszilloskopen. Dies ermöglicht eine präzisere und umfassendere Analyse von Signalen.
Ist das RIGOL DS1054Z für Anfänger geeignet?
Ja, das DS1054Z ist trotz seiner Leistungsfähigkeit durch seine intuitive Benutzeroberfläche und das klare Display auch für Anfänger gut geeignet. Viele grundlegende Funktionen sind leicht zugänglich, und die Dokumentation bietet eine gute Einführung in die Bedienung.
Wie unterscheidet sich die Speichertiefe von 24 Mpts pro Kanal im Vergleich zu geringeren Speichertiefen?
Eine größere Speichertiefe ermöglicht die Erfassung längerer Zeitabschnitte bei hoher Abtastrate. Bei 24 Mpts können Sie beispielsweise einen langen Zeitraum detailliert analysieren, ohne dass die Abtastrate für das gesamte Signal reduziert werden muss, was bei einer geringeren Speichertiefe der Fall wäre. Dies ist entscheidend für die Untersuchung von komplexen Datenströmen oder sporadischen Fehlern.
Welche optionalen Software-Upgrades sind für das DS1054Z verfügbar und welchen Nutzen bringen sie?
Es sind verschiedene optionale Software-Upgrades erhältlich, wie z.B. erweiterte Trigger-Funktionen (z.B. RS232-Dekodierung), eine vergrößerte Speichertiefe oder erweiterte Analysefunktionen. Diese Upgrades können die Vielseitigkeit und Anwendungsbreite des Oszilloskops erheblich erweitern und es für spezifischere Aufgaben optimieren.
Ist das RIGOL DS1054Z für die Analyse von Hochfrequenzsignalen geeignet?
Mit einer Bandbreite von 50 MHz und einer Abtastrate von 1 GSa/s ist das DS1054Z gut geeignet für die Analyse von Signalen im Bereich bis zu 50 MHz. Für Frequenzen, die deutlich über der Bandbreite des Geräts liegen, sind entsprechend höherbandbreitige Oszilloskope erforderlich. Die genaue Wiedergabe von Signalen hängt auch von der Steilheit des Signals ab.
Kann das RIGOL DS1054Z über einen Computer gesteuert werden?
Ja, durch die USB-Device-Schnittstelle und die optionale LAN-Schnittstelle kann das RIGOL DS1054Z über einen Computer gesteuert und die Messdaten ausgelesen und analysiert werden. Dies ermöglicht die Integration in automatisierte Testsysteme und die Fernüberwachung.
Welche Art von Anschlüssen werden typischerweise mit dem Oszilloskop geliefert?
Typischerweise werden beim Kauf des RIGOL DS1054Z zwei passive Oszilloskop-Tastköpfe (z.B. RP1050A mit 50 MHz Bandbreite) mitgeliefert, die für die meisten grundlegenden Messungen ausreichen. Für spezifischere Anforderungen (z.B. aktive Tastköpfe, Differenztastköpfe) sind diese separat erhältlich.
