Präzise Signalmessung für anspruchsvolle Elektronikprojekte: Das RIGOL DS1052E Oszilloskop

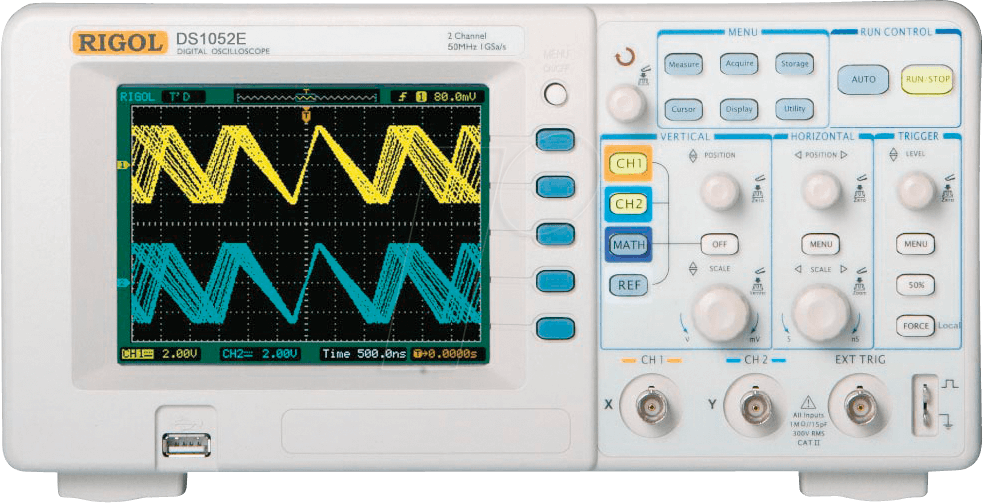

Für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die präzise und zuverlässige Messergebnisse benötigen, um komplexe elektronische Schaltungen zu analysieren und zu debuggen, bietet das RIGOL DS1052E Digital-Speicher-Oszilloskop die ideale Lösung. Dieses Gerät ermöglicht die Visualisierung und Analyse von Signalen mit einer Bandbreite von 50 MHz über zwei unabhängige Kanäle, was es zu einem unverzichtbaren Werkzeug für Fehlerdiagnose, Entwicklung und Ausbildung macht, wo Standardoszilloskope an ihre Grenzen stoßen.
Leistungsstarke Technologie für professionelle Anwendungen
Das RIGOL DS1052E setzt neue Maßstäbe in seiner Klasse durch die Kombination aus hoher Abtastrate und umfangreichen Messfunktionen. Mit einer maximalen Abtastrate von 1 GS/s (GigSamples pro Sekunde) können auch schnelle Signaltransienten detailgetreu erfasst und analysiert werden. Die Bandbreite von 50 MHz ermöglicht die Untersuchung eines breiten Spektrums von analogen und digitalen Signalen, was es zu einem vielseitigen Instrument für unterschiedlichste Anwendungsbereiche macht, von der Mikrocontroller-Entwicklung bis hin zu komplexen Audio- oder RF-Schaltungen. Die Dual-Channel-Fähigkeit erlaubt den gleichzeitigen Vergleich zweier Signale, was für die Phasenanalyse und das Verständnis von Signalinteraktionen unerlässlich ist.
Umfangreiche Messfunktionen und Analysewerkzeuge
Das DS1052E geht über die reine Signalvisualisierung hinaus und bietet eine Fülle von integrierten Messfunktionen, die den Analyseprozess erheblich beschleunigen. Dazu gehören automatische Messungen von Parametern wie Spannung (Vpp, Vmax, Vmin, Vavg, Vrms), Zeit (Frequenz, Periode, Anstiegszeit, Abfallzeit) und mehr. Darüber hinaus verfügt das Oszilloskop über Trigger-Modi, die präzises Auslösen auf spezifische Signalereignisse ermöglichen, einschließlich Flanken-, Pulsweiten- und Videotriggerung. Die Möglichkeit, Wellenformen zu speichern und wieder aufzurufen, erleichtert die Vergleiche und die Dokumentation von Messergebnissen.
Benutzerfreundlichkeit und Ergonomie
Trotz seiner fortschrittlichen Technologie ist das RIGOL DS1052E auf einfache Bedienung ausgelegt. Ein intuitives Menüsystem und gut erreichbare Bedienelemente ermöglichen auch weniger erfahrenen Anwendern, schnell produktiv zu werden. Das klare und gut lesbare LC-Display stellt die gemessenen Signale mit hoher Auflösung dar, was eine präzise Interpretation der Daten unterstützt. Die robuste Bauweise und das kompakte Design machen es zu einem zuverlässigen Begleiter im Labor oder im Außeneinsatz.
Vorteile des RIGOL DS1052E im Überblick
- Hohe Abtastrate: 1 GS/s für präzise Erfassung schneller Signaldynamiken.
- Effektive Bandbreite: 50 MHz für die Analyse einer breiten Palette von analogen und digitalen Signalen.
- Zwei Kanäle: Ermöglicht den simultanen Vergleich und die Analyse von zwei Signalen.
- Umfangreiche automatische Messungen: Beschleunigt die Analyse durch sofortige Anzeige wichtiger Signalparameter.
- Vielseitige Trigger-Optionen: Ermöglicht präzises Auslösen auf spezifische Signalereignisse.
- Intuitive Bedienung: Benutzerfreundliches Interface für schnellen Einstieg und effizientes Arbeiten.
- Kompaktes und robustes Design: Ideal für den Einsatz im Labor und unterwegs.
- Hervorragendes Preis-Leistungs-Verhältnis: Bietet professionelle Messfähigkeiten zu einem attraktiven Preis.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | RIGOL DS1052E |
| Typ | Digital-Speicher-Oszilloskop |
| Bandbreite | 50 MHz |
| Kanäle | 2 |
| Maximale Abtastrate | 1 GS/s |
| Vertikale Auflösung | 8 Bit |
| Speichertiefe | Qualitativ hochwertiger Speicher für detaillierte Signalaufzeichnung |
| Trigger-Modi | Flanken, Puls, Video, etc. |
| Anzeige | Helles, gut lesbares LC-Display |
| Konnektivität | USB-Schnittstelle für Datenübertragung und Fernsteuerung |
| Stromversorgung | AC 100-240V, 50/60Hz |
| Abmessungen | Kompaktes Labormaß |
| Gewicht | Tragbar und einfach zu handhaben |
Häufig gestellte Fragen (FAQ) zum RIGOL DS1052E – Digital-Speicher-Oszilloskop, 50 MHz, 2 Kanäle, 1GS/s
Was ist der Hauptvorteil des RIGOL DS1052E gegenüber einfacheren Oszilloskopen?
Der Hauptvorteil liegt in der Kombination aus einer höheren Abtastrate (1 GS/s) und einer größeren Speichertiefe, die es ermöglicht, schnellere Signalereignisse präziser zu erfassen und zu analysieren. Dies, zusammen mit den erweiterten Trigger- und Messfunktionen, macht es für professionelle Anwendungen unerlässlich, wo einfache Oszilloskope an ihre Grenzen stoßen.
Für wen ist das RIGOL DS1052E ideal geeignet?
Das RIGOL DS1052E ist ideal für Elektroingenieure, Elektroniktechniker, Entwickler von eingebetteten Systemen, Ausbildungsstätten und anspruchsvolle Hobbyisten, die präzise Messungen an analogen und digitalen Schaltungen durchführen müssen.
Kann das RIGOL DS1052E auch für digitale Schaltungen verwendet werden?
Ja, obwohl es primär als analoges Messinstrument konzipiert ist, kann das DS1052E durch seine Abtastrate und Triggerfunktionen auch zur Analyse von digitalen Signalen, wie z.B. Bussignalen oder Taktsignalen, eingesetzt werden. Es ist jedoch kein Logikanalysator im klassischen Sinne.
Wie werden Messergebnisse vom RIGOL DS1052E gespeichert und übertragen?
Das Oszilloskop verfügt über die Möglichkeit, Wellenformen im internen Speicher abzulegen. Über die integrierte USB-Schnittstelle können diese gespeicherten Daten auf einen Computer übertragen und dort weiterverarbeitet oder dokumentiert werden.
Welche Art von Signalen kann das RIGOL DS1052E mit 50 MHz Bandbreite typischerweise erfassen?
Mit einer Bandbreite von 50 MHz kann das DS1052E eine Vielzahl von analogen Signalen erfassen, einschließlich niederfrequenter Audio- und Audiosignale, Steuerungsignale in Maschinen, Signale von Sensorik und die meisten Signale, die in der Entwicklung von Mikrocontrollern und kleinen digitalen Systemen auftreten.
Ist die Bedienung des RIGOL DS1052E auch für Anfänger verständlich?
Ja, das RIGOL DS1052E ist bekannt für seine intuitive Benutzeroberfläche mit klaren Menüs und gut beschrifteten Tasten, was es auch für Anfänger verständlich und bedienbar macht. Die automatischen Messfunktionen helfen zusätzlich, schnell aussagekräftige Ergebnisse zu erzielen.
Welche Sicherheitsmerkmale sind bei der Verwendung eines Oszilloskops wie dem RIGOL DS1052E zu beachten?
Bei der Verwendung eines Oszilloskops ist stets Vorsicht geboten, insbesondere bei Arbeiten an Netzspannung. Es ist wichtig, die mitgelieferten Tastköpfe ordnungsgemäß zu erden und darauf zu achten, dass die gemessenen Spannungen die Eingangsspannungsbereiche des Oszilloskops nicht überschreiten. Verwenden Sie niemals die beiden Kanäle gleichzeitig, um Hochspannung von einem Kanal zum anderen zu leiten, da dies das Gerät beschädigen könnte. Die Verwendung eines Trenntrafos bei Arbeiten an netzgetrennten Geräten wird dringend empfohlen.
