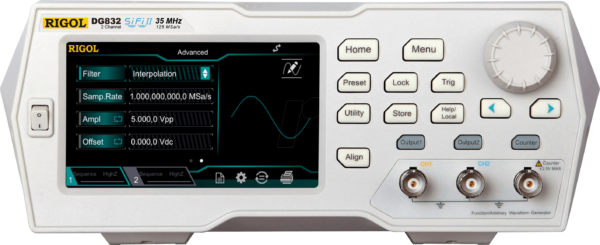

RIGOL DG832 – Ihr Präzisionswerkzeug für anspruchsvolle Signalgenerierung
Der RIGOL DG832 Funktionsgenerator mit 35 MHz und zwei Kanälen ist die ideale Lösung für Ingenieure, Techniker und Entwickler, die komplexe Schaltungen testen und validieren müssen. Er löst das Problem unpräziser oder unzureichender Signalquellen, indem er eine stabile, flexible und vielseitige Wellenformgenerierung auf höchstem Niveau bietet und somit die Zuverlässigkeit von Messergebnissen signifikant erhöht.
Leistungsmerkmale und Überlegenheit des RIGOL DG832
Der RIGOL DG832 hebt sich von Standard-Funktionsgeneratoren durch seine Kombination aus hoher Bandbreite, Zweikanalfähigkeit und fortschrittlichen Generierungsoptionen ab. Während einfache Generatoren oft auf grundlegende Wellenformen und begrenzte Funktionen beschränkt sind, ermöglicht der DG832 die Erzeugung komplexer Signale, die für moderne Elektronik- und IT-Anwendungen unerlässlich sind. Die zwei unabhängigen Kanäle erlauben die parallele Generierung synchronisierter oder phasenverschobener Signale, was ihn zu einem unverzichtbaren Werkzeug für Debugging, Verifikation und Simulation macht.
Fortschrittliche Wellenformgenerierung
Der RIGOL DG832 bietet eine beeindruckende Bandbreite von 35 MHz, die eine Vielzahl von Anwendungen abdeckt, von der Audioelektronik bis hin zu anspruchsvolleren digitalen und analogen Schaltungen. Die Fähigkeit, nicht nur Standard-Wellenformen wie Sinus, Rechteck, Dreieck und Impuls zu generieren, sondern auch Sägezahn, Rauschen und benutzerdefinierte Wellenformen, eröffnet ein weites Feld für präzise Tests und Analysen.
- Hohe Frequenzbandbreite: 35 MHz für vielseitige Anwendungen.
- Zwei unabhängige Kanäle: Gleichzeitige Generierung von zwei Signalen mit unabhängigen Parametern.
- Vielfältige Standard-Wellenformen: Sinus, Rechteck, Dreieck, Impuls, Sägezahn, Rauschen.
- Arbitrary Waveform Generation (AWG): Erstellung und Wiedergabe benutzerdefinierter Wellenformen mit bis zu 8.192 Punkten.
- Integrierter 7-stelliger Frequenzzähler: Präzise Frequenzmessung externer Signale.
- Modulationsarten: AM, FM, PM, FSK, Sweep, Burst für dynamische Signaltests.
Präzision und Stabilität
Für Entwickler und Ingenieure ist die Signalintegrität entscheidend. Der RIGOL DG832 garantiert hochpräzise und stabile Signalausgaben. Dies wird durch die fortschrittliche DDS (Direct Digital Synthesis) Technologie ermöglicht, die eine exzellente Frequenzauflösung und geringe Jitter-Werte liefert. Die Ausgangsamplitude ist präzise einstellbar und die Gleichspannung (DC Offset) kann ebenfalls fein justiert werden, um spezifische Testanforderungen zu erfüllen.
- DDS-Technologie: Stabile und präzise Wellenformgenerierung mit hoher Frequenzauflösung.
- Geringer Jitter: Gewährleistet saubere und verlässliche Signale.
- Präzise Amplitudenregelung: Einstellbar von 1mVpp bis 20Vpp (bei offener Last).
- Feine DC Offset-Einstellung: Ermöglicht die präzise Positionierung der Wellenform relativ zur Masse.
- Hohe Signal-Rausch-Verhältnis (SNR): Sorgt für saubere Signalformen ohne unerwünschte Störungen.
Benutzerfreundlichkeit und Konnektivität
Der RIGOL DG832 zeichnet sich durch seine intuitive Bedienung aus. Das klare Display und die logisch angeordneten Bedienelemente ermöglichen schnelles Einstellen und Abrufen von Parametern. Die Integration in Testaufbauten wird durch vielfältige Schnittstellen erleichtert. USB- und LAN-Anschlüsse erlauben die Fernsteuerung und Datenübertragung, was ihn ideal für automatisierte Testsysteme und die Dokumentation von Messergebnissen macht.
- Intuitive Benutzeroberfläche: Einfache Navigation und Parametereinstellung.
- Klares LCD-Display: Gut ablesbare Anzeige aller relevanten Informationen.
- USB- und LAN-Schnittstellen: Ermöglichen PC-Konnektivität und Fernsteuerung.
- Standardwellenform-Speicherplätze: Schneller Zugriff auf häufig verwendete Einstellungen.
- Arbitrary Waveform Editor-Software: Einfaches Erstellen und Bearbeiten von AWGs am PC.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Kanäle | 2 |
| Maximale Ausgangsfrequenz | 35 MHz |
| Abtastrate | 125 MSa/s |
| Vertikale Auflösung (AWG) | 14 Bit |
| Speicher für Arbitrary Waveforms | 8.192 Punkte |
| Frequenzauflösung | 1 µHz |
| Amplitude | 1 mVpp bis 20 Vpp (offene Last) |
| DC Offset-Bereich | ±10 V |
| Standard-Wellenformen | Sinus, Rechteck, Dreieck, Impuls, Sägezahn, Rauschen, PRBS |
| Modulationsarten | AM, FM, PM, FSK, Sweep, Burst |
| Frequenzzähler | 7-stellig, bis 200 MHz |
| Schnittstellen | USB Device, USB Host, LAN |
| Netzteil | AC 100-240V, 50/60 Hz |
| Abmessungen (B x H x T) | ca. 265 x 104 x 305 mm |
| Gewicht | ca. 3.2 kg |
Anwendungsbereiche für den RIGOL DG832
Die Vielseitigkeit des RIGOL DG832 macht ihn zu einem unverzichtbaren Instrument in zahlreichen Branchen und Forschungsfeldern. Von der Entwicklung eingebetteter Systeme bis hin zur Analyse von Kommunikationsprotokollen – die präzise Signalgenerierung ist hierbei essenziell.
- Entwicklung eingebetteter Systeme: Testen von Mikrocontrollern, Sensorik und Aktuatorik mit realistischen Ansteuerungssignalen.
- Schaltungsdesign und -analyse: Verifikation von analogen und digitalen Schaltungen, Filtertests, Impedanzmessungen.
- Kommunikationstechnik: Simulation von Trägersignalen, Test von Modulationsverfahren, Entwurf von HF-Komponenten.
- Automobil- und Luftfahrtindustrie: Validierung von Bussystemen, Sensoren und Steuergeräten unter anspruchsvollen Bedingungen.
- Forschung und Lehre: Vermittlung komplexer elektronischer Konzepte durch praktische Experimente mit stabilen und kontrollierbaren Signalen.
- Audio- und Akustikentwicklung: Generierung von Testtönen, Frequenzgängen und komplexen Audiowellenformen.
FAQ – Häufig gestellte Fragen zu RIGOL DG832 – Funktionsgenerator, 35 MHz, 2-Kanal
Wie unterscheidet sich der RIGOL DG832 von einem einfachen Funktionsgenerator?
Der RIGOL DG832 bietet im Vergleich zu einfachen Funktionsgeneratoren eine deutlich höhere Flexibilität und Präzision. Er verfügt über zwei unabhängige Kanäle, eine höhere Bandbreite (35 MHz), fortschrittliche Arbitrary Waveform Generation (AWG) mit hoher Auflösung und eine breitere Palette an Modulations- und Sweep-Funktionen. Dies ermöglicht komplexere Tests und Simulationen, die mit einfacheren Geräten nicht realisierbar wären.
Kann der RIGOL DG832 benutzerdefinierte Wellenformen erstellen?
Ja, der RIGOL DG832 unterstützt die Arbitrary Waveform Generation (AWG). Sie können eigene Wellenformen mit bis zu 8.192 Punkten und einer vertikalen Auflösung von 14 Bit erstellen und speichern. Dies geschieht typischerweise über die mitgelieferte PC-Software, was eine einfache und detaillierte Gestaltung von Signalen erlaubt.
Welche Modulationsarten werden vom RIGOL DG832 unterstützt?
Der RIGOL DG832 unterstützt eine Vielzahl von Modulationsarten, darunter Amplitude Modulation (AM), Frequenz Modulation (FM), Phasen Modulation (PM), Frequenz Shift Keying (FSK) sowie Sweep- und Burst-Funktionen. Diese sind entscheidend für das Testen von Kommunikationssystemen und die Simulation dynamischer Signale.
Wie wird die Genauigkeit der Signalausgabe gewährleistet?
Die hohe Genauigkeit des RIGOL DG832 wird durch die Direct Digital Synthesis (DDS)-Technologie gewährleistet. Diese Technologie ermöglicht eine präzise Frequenzkontrolle mit hoher Auflösung (1 µHz), geringem Jitter und stabiler Signalintegrität über den gesamten Frequenzbereich. Die präzise Amplituden- und DC-Offset-Regelung tragen ebenfalls zur Gesamtgenauigkeit bei.
Ist der RIGOL DG832 für den Einsatz in automatisierten Testsystemen geeignet?
Ja, dank seiner USB- und LAN-Schnittstellen ist der RIGOL DG832 hervorragend für den Einsatz in automatisierten Testsystemen geeignet. Die Geräte können einfach über PC-Software oder externe Steuerprogramme ferngesteuert und in Testabläufe integriert werden, was die Effizienz und Reproduzierbarkeit von Messungen erhöht.
Wie hoch ist die Ausgangsimpedanz des RIGOL DG832?
Die typische Ausgangsimpedanz des RIGOL DG832 beträgt 50 Ohm. Dies ist ein Standardwert für viele elektronische Test- und Messanwendungen, insbesondere im Bereich der HF- und digitalen Signalverarbeitung, um Reflexionen und Impedanzanpassungsprobleme zu minimieren.
Welche Art von Frequenzzähler ist im RIGOL DG832 integriert?
Der RIGOL DG832 verfügt über einen integrierten 7-stelligen Frequenzzähler. Dieser kann externe Signale mit einer Frequenz von bis zu 200 MHz messen und ist eine nützliche Zusatzfunktion für schnelle Frequenzverifizierungen direkt am Gerät, ohne dass ein separates Messinstrument benötigt wird.
