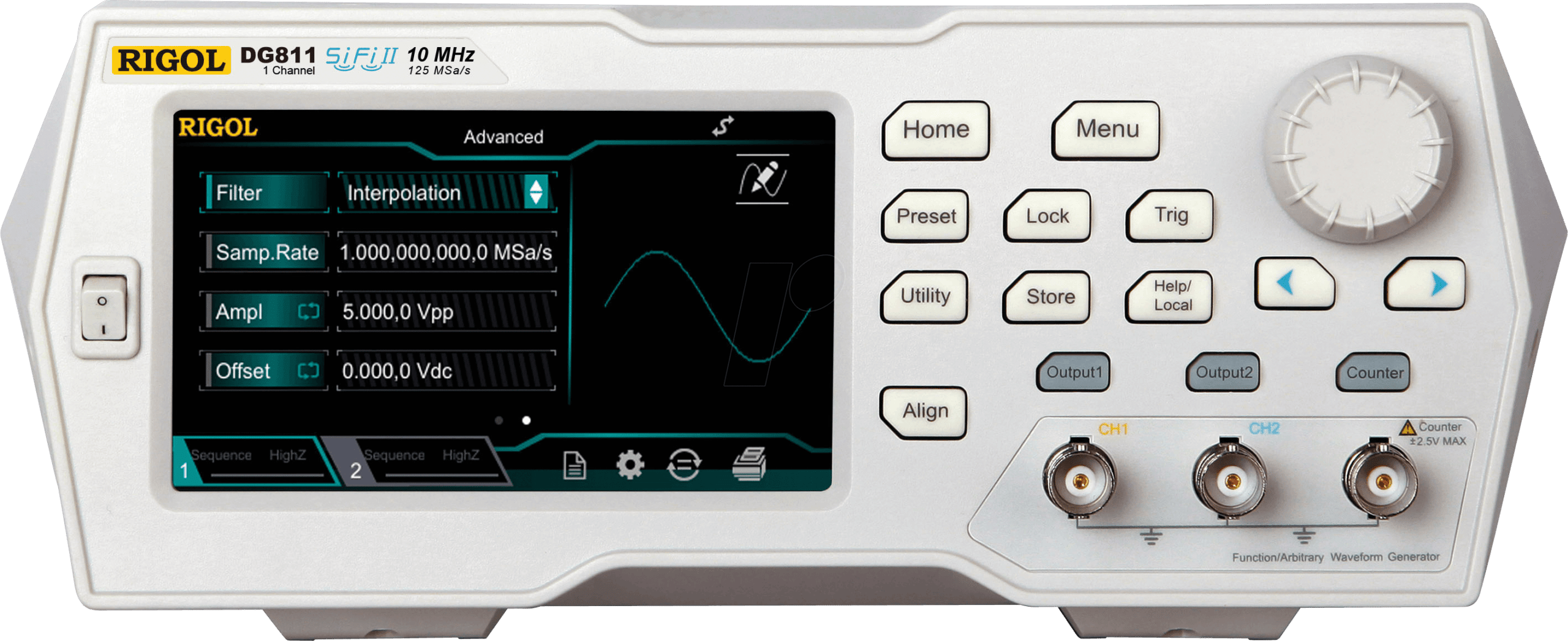

Präzise Signalgenerierung für anspruchsvolle Anwendungen: Der RIGOL DG811 Funktionsgenerator
Für Ingenieure, Entwickler und Techniker, die eine verlässliche und präzise Signalquelle für ihre elektronischen Projekte und Tests benötigen, bietet der RIGOL DG811 Funktionsgenerator eine herausragende Lösung. Dieses 1-Kanal-Gerät mit einer Bandbreite von 10 MHz deckt die grundlegenden Anforderungen für Schaltungsentwicklung, Fehlersuche und Systemvalidierung ab und ermöglicht die Generierung verschiedenster Wellenformen mit hoher Genauigkeit.
Herausragende Signalqualität und Flexibilität
Der RIGOL DG811 unterscheidet sich von einfachen Signalquellen durch seine fortschrittliche Arbitrary Waveform Generator (AWG)-Technologie, die über die reine Sinus-, Rechteck- und Dreieckwellenform-Erzeugung hinausgeht. Dies ermöglicht die Erstellung und Wiedergabe komplexer, benutzerdefinierter Signale, die für die Simulation realistischer Szenarien unerlässlich sind. Die hohe Abtastrate und Auflösung des DG811 gewährleisten, dass auch feinste Signaldetails exakt reproduziert werden, was für die genaue Charakterisierung von Schaltungen und Komponenten von entscheidender Bedeutung ist.
Anwendungsbereiche und technische Vorteile
Der RIGOL DG811 ist das ideale Werkzeug für eine breite Palette von Anwendungen:
- Schaltungsentwicklung und Prototyping: Erzeugen Sie präzise Testsignale für die Verifizierung von Designs in Analog- und Digitaltechnik.
- Fehlersuche und Debugging: Simulieren Sie spezifische Fehlerzustände oder Ausgangssignale, um Probleme in bestehenden Schaltungen zu identifizieren.
- Automobil- und Industrieanwendungen: Generieren Sie Signale zur Prüfung von Bussystemen, Sensoren und Steuergeräten.
- Akademische Forschung und Lehre: Bieten Sie Studenten eine leistungsfähige und verständliche Plattform zur Erforschung elektronischer Prinzipien.
- Audio- und Akustiktests: Erzeugen Sie Testtöne und Frequenzsweeps für die Kalibrierung und Analyse von Audiosystemen.
Die fortschrittliche Generatortechnologie des DG811 ermöglicht nicht nur die Erzeugung grundlegender Wellenformen, sondern auch die Implementierung von Impuls-, Rausch- und benutzerdefinierten AWG-Sequenzen. Dies macht ihn zu einer vielseitigen und leistungsfähigen Komponente im Labor.
Präzisions-Wellenformerzeugung
Die Kernkompetenz des RIGOL DG811 liegt in seiner Fähigkeit, eine breite Palette von Wellenformen mit hoher Präzision zu generieren. Dies umfasst:
- Sinuswellen: Mit einer Frequenzgenauigkeit, die für die meisten präzisen Messungen ausreicht.
- Rechteckwellen: Mit einstellbarer Anstiegs- und Abfallzeit zur Simulation verschiedener Digital-Pegel und Timing-Charakteristiken.
- Dreieckwellen: Für lineare Frequenzänderungen und Rampenfunktionen.
- Pulsgenerierung: Mit einstellbarer Pulsbreite und Periodendauer für Timing- und Triggerungsanwendungen.
- Arbitrary Waveforms (AWG): Ermöglicht das Laden und Abspielen benutzerdefinierter Wellenformen, die in der dazugehörigen Software erstellt wurden. Dies eröffnet unbegrenzte Möglichkeiten für die Simulation komplexer realer Signale.
Die Kombination aus hoher Auflösung und stabiler Frequenzstabilität gewährleistet, dass die generierten Signale den Spezifikationen exakt entsprechen und wiederholbare Testergebnisse ermöglichen.
Bedienung und Ergonomie
Der RIGOL DG811 zeichnet sich durch eine intuitive Benutzeroberfläche aus, die auch für weniger erfahrene Anwender leicht zugänglich ist. Die klare Anordnung der Bedienelemente und das gut lesbare Display minimieren die Einarbeitungszeit und beschleunigen den Arbeitsprozess im Labor. Die Möglichkeit, Einstellungen zu speichern und schnell abzurufen, steigert die Effizienz bei wiederkehrenden Messaufgaben. Die Anbindung über USB oder LAN ermöglicht eine einfache Integration in bestehende Messaufbauten und die Fernsteuerung des Geräts.
Technische Spezifikationen und Merkmale
| Merkmal | Beschreibung |
|---|---|
| Kanalanzahl | 1-Kanal |
| Maximale Ausgangsfrequenz | 10 MHz |
| Wellenformen | Sinus, Rechteck, Dreieck, Puls, Arbitrary (AWG) |
| Abtastrate (AWG) | 125 MSa/s |
| Vertikale Auflösung (AWG) | 14 Bit |
| Ausgangsimpedanz | 50 Ohm ± 5% |
| Anzeige | 3.5 Zoll Farb-TFT-LCD |
| Konnektivität | USB Device, USB Host, LAN |
| Gehäusematerial | Hochwertiger ABS-Kunststoff mit stoßabsorbierenden Elementen |
| Betriebstemperaturbereich | 0°C bis 40°C |
Erweiterte AWG-Funktionalitäten
Die Arbitrary Waveform Generator Funktionalität des RIGOL DG811 ist ein entscheidender Vorteil. Mit einer Abtastrate von 125 MSa/s und einer vertikalen Auflösung von 14 Bit können komplexe Signale präzise erstellt und wiedergegeben werden. Die mitgelieferte PC-Software ermöglicht das einfache Erstellen, Bearbeiten und Übertragen von benutzerdefinierten Wellenformen. Dies ist unerlässlich für die Simulation von Kommunikationssignalen, Schrittmotortreibersignalen oder anderen spezifischen Anforderungen in der Forschung und Entwicklung.
FAQ – Häufig gestellte Fragen zu RIGOL DG811 – Funktionsgenerator, 10 MHz, 1-Kanal
Was ist die maximale Ausgangsfrequenz des RIGOL DG811?
Der RIGOL DG811 bietet eine maximale Ausgangsfrequenz von 10 MHz für die generierten Wellenformen.
Welche Standard-Wellenformen kann der RIGOL DG811 erzeugen?
Der RIGOL DG811 kann Sinus-, Rechteck-, Dreieck- und Puls-Wellenformen erzeugen.
Bietet der RIGOL DG811 die Möglichkeit, eigene Wellenformen zu erstellen?
Ja, der RIGOL DG811 verfügt über eine Arbitrary Waveform Generator (AWG)-Funktion, mit der Sie benutzerdefinierte Wellenformen erstellen und laden können.
Wie erfolgt die Anbindung des RIGOL DG811 an einen Computer?
Der RIGOL DG811 kann über USB (Device und Host) oder LAN an einen Computer angeschlossen werden, um die Fernsteuerung und Datenübertragung zu ermöglichen.
Ist der RIGOL DG811 für komplexe digitale Signale geeignet?
Ja, durch die Pulsgenerierungsfunktion und die Arbitrary Waveform Generator Fähigkeit ist der RIGOL DG811 auch für die Simulation und das Testen von digitalen Signalen und deren Timing-Charakteristiken gut geeignet.
Welche vertikale Auflösung hat die Arbitrary Waveform Funktion?
Die vertikale Auflösung der Arbitrary Waveform Generator Funktion beträgt 14 Bit.
Ist die Bedienung des RIGOL DG811 einfach zu erlernen?
Der RIGOL DG811 ist mit einer intuitiven Benutzeroberfläche und einem übersichtlichen Display ausgestattet, was die Bedienung auch für Anwender mit weniger Erfahrung erleichtert.
