RG 59+2-50 – Video-Kombikabel, Strom/Video, 50m

RG 59+2-50: Die intelligente Lösung für professionelle Video- und Stromversorgung auf 50 Meter

Sie suchen eine zuverlässige und effiziente Methode, um Videosignale und Strom für Ihre Überwachungskameras oder andere AV-Geräte über eine Distanz von 50 Metern zu übertragen? Das RG 59+2-50 Video-Kombikabel ist die ultimative Antwort auf Ihre Anforderungen. Entwickelt für Installationen, bei denen eine saubere Verkabelung und maximale Signalintegrität oberste Priorität haben, vereint dieses Kabel Video- und Stromleitung in einer einzigen, robusten Einheit. Dies ist die ideale Lösung für Systemintegratoren, Sicherheitsexperten und anspruchsvolle Heimwerker, die Komplexität reduzieren und gleichzeitig höchste Leistung erzielen möchten.

Warum RG 59+2-50 die überlegene Wahl ist

Herkömmliche Installationen erfordern oft separate Kabel für Videosignale (z.B. Koaxialkabel) und Stromversorgung. Dies führt zu mehr Aufwand bei der Verlegung, doppelten Befestigungspunkten und potenziellen Interferenzen. Das RG 59+2-50 kombiniert diese beiden Funktionen in einem einzigen, präzise gefertigten Kabel. Das bedeutet:

• Reduzierter Installationsaufwand: Nur ein Kabel muss verlegt, befestigt und angeschlossen werden. Dies spart erheblich Zeit und Materialkosten.
• Optimierte Signalqualität: Das RG 59 Koaxialsegment ist für die störungsfreie Übertragung von Videosignalen ausgelegt, während die integrierten Stromadern eine stabile Spannungsversorgung gewährleisten. Die physikalische Trennung im Kabelmantel minimiert zudem potenzielle elektromagnetische Interferenzen.
• Ästhetisch ansprechend: Eine einzige Kabelleitung sieht professioneller aus und fügt sich besser in die Umgebung ein als mehrere separate Kabel. Dies ist besonders in sichtbaren Bereichen von Vorteil.
• Robuste Bauweise: Konzipiert für Langlebigkeit und Zuverlässigkeit, widersteht dieses Kabel den Anforderungen typischer Installationen.
• Standardisierte Komponenten: Die RG 59 Spezifikation ist ein etablierter Standard für Videokommunikation, was die Kompatibilität mit einer breiten Palette von Geräten sicherstellt.

Aufbau und technische Spezifikationen

Das RG 59+2-50 ist kein gewöhnliches Kabel. Seine Konstruktion ist darauf ausgelegt, die Anforderungen moderner Videoüberwachungssysteme und anderer AV-Anwendungen zu erfüllen, bei denen sowohl Bild als auch Strom gleichzeitig und zuverlässig übertragen werden müssen. Die Kombination aus einem hochwertigen Koaxialkabel für das Videosignal und separaten Stromleitern im selben Mantel bietet eine synergistische Leistung, die Einzelleiterlösungen übertrifft.

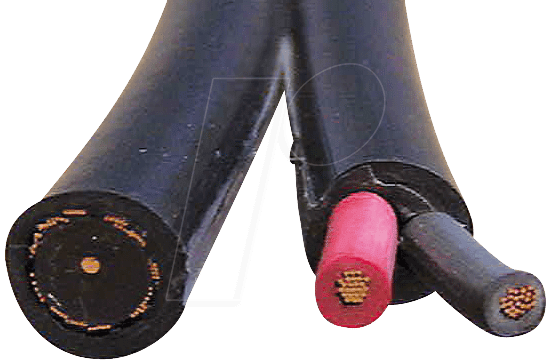

Koaxial-Komponente für Videoübertragung

Der RG 59 Teil des Kabels ist für die Übertragung von Videosignalen optimiert. Er besteht aus einem zentralen Leiter, der von einem Dielektrikum umschlossen ist. Dieses Dielektrikum spielt eine entscheidende Rolle bei der Aufrechterhaltung der Impedanz und der Minimierung von Signalverlusten über die Distanz. Die Abschirmung, typischerweise ein geflochtenes Kupfergeflecht oder eine Kombination aus Geflecht und Folie, schützt das Videosignal vor externen elektromagnetischen Störungen (EMI) und Hochfrequenzinterferenzen (RFI). Dies ist essenziell, um eine klare und scharfe Bildqualität zu gewährleisten, selbst bei langen Kabelwegen, wie sie bei einer 50-Meter-Installation üblich sind.

Stromversorgungs-Komponente

Parallel zum Koaxialleiter verlaufen zwei isolierte Stromadern. Diese sind ausreichend dimensioniert, um die für die meisten Kameras und andere angeschlossene Geräte benötigte Gleichspannung zu liefern. Die Isolierung der Stromadern bietet zusätzlichen Schutz und verhindert Kurzschlüsse, während die Anordnung im Kabelmantel die Signalintegrität des Koaxialkabels nicht beeinträchtigt. Die sorgfältige Auslegung der Stromadern minimiert Spannungsabfälle über die 50 Meter, was für eine stabile und zuverlässige Stromversorgung unerlässlich ist.

Der 50-Meter-Vorteil

Mit einer Länge von 50 Metern bietet dieses Kombikabel eine bemerkenswerte Flexibilität für eine Vielzahl von Installationen. Ob für die Überwachung eines größeren Grundstücks, die Verbindung von Geräten in einem weitläufigen Gebäude oder die Einrichtung von AV-Systemen in Konferenzräumen – die 50-Meter-Länge deckt viele typische Anwendungsfälle ab, ohne dass zusätzliche Kabelverbinder benötigt werden, die potenzielle Schwachstellen darstellen könnten.

Produkteigenschaften im Detail

Merkmal	Beschreibung
Kabeltyp	RG 59+2-50 Video-Kombikabel
Funktion	Gleichzeitige Übertragung von Videosignal und Stromversorgung
Länge	50 Meter
Koaxial-Leiter	Hochwertiger Kupferleiter für optimale Videosignalübertragung, minimierte Dämpfung.
Koaxial-Abschirmung	Robuste Abschirmung (z.B. Kupfergeflecht) zum Schutz vor externen Störungen (EMI/RFI).
Stromleiter	Zwei separate, isolierte Kupferadern für zuverlässige Stromversorgung. Ausreichend dimensioniert für typische Kameraanforderungen.
Außenmantel	Langlebiger und flexibler Mantel, der die internen Leiter schützt und eine einfache Verlegung ermöglicht. Hohe Widerstandsfähigkeit gegen Umwelteinflüsse.
Anwendungstemperatur	Geeignet für einen breiten Temperaturbereich von -20°C bis +75°C, was eine Installation in verschiedensten Umgebungen ermöglicht.
Impedanz (Koaxial)	75 Ohm, Standard für Videosignale zur Maximierung der Signalintegrität und Minimierung von Reflexionen.
Einsatzbereiche	Videoüberwachungssysteme (CCTV), Kamerasysteme, AV-Installationen, Satelliten-Receiver, Test- und Messgeräte.

Vorteile für Ihre Installation

Die Implementierung des RG 59+2-50 Video-Kombikabels bietet messbare Vorteile für jedes professionelle oder ambitionierte Heimwerkerprojekt:

• Vereinfachte Montage: Die Reduzierung der Kabelanzahl minimiert Montagezeit und -komplexität erheblich.
• Höhere Zuverlässigkeit: Eine integrierte Lösung mit weniger Verbindungsstellen bedeutet weniger potenzielle Fehlerquellen und somit eine erhöhte Systemstabilität.
• Gleichbleibende Leistung: Die spezifische Konstruktion stellt sicher, dass sowohl das Videosignal als auch die Stromversorgung über die gesamte Länge von 50 Metern konsistent und qualitativ hochwertig bleiben.
• Professionelles Erscheinungsbild: Eine saubere Verkabelung trägt maßgeblich zum Gesamteindruck einer Installation bei.
• Kosteneffizienz: Durch die Reduzierung von Installationszeit und Materialaufwand wird die Gesamtkostenbilanz positiv beeinflusst.

Einsatzmöglichkeiten und Kompatibilität

Das RG 59+2-50 ist ein vielseitiges Kabel, das sich für eine breite Palette von Anwendungen eignet, bei denen sowohl Videosignale als auch Strom benötigt werden. Seine Hauptanwendungsgebiete umfassen:

• Videoüberwachung (CCTV): Perfekt für die Verbindung von Überwachungskameras mit ihren Aufzeichnungsgeräten (DVR/NVR) und der notwendigen Stromversorgung. Die 50-Meter-Länge ermöglicht die Abdeckung größerer Bereiche.
• Sicherheitssysteme: Einsatz in Alarmanlagen, Zugangskontrollsystemen oder anderen sicherheitsrelevanten Installationen, die Videoübertragung und Strom benötigen.
• Audio-Visuelle Installationen: Verbinden von Projektoren, Monitoren, Kameras und anderen Geräten in professionellen Umgebungen wie Konferenzräumen oder Veranstaltungsorten.
• Heimkino und Unterhaltung: Ideal für die Einrichtung von Heimkinoanlagen, bei denen Kabel ordentlich und diskret verlegt werden sollen.
• Mess- und Prüftechnik: In Laboren oder bei technischen Einsätzen, wo Signale und Strom über definierte Distanzen geführt werden müssen.

Die Kompatibilität ist durch die Verwendung des RG 59 Standards für die Videoseite hoch. Es erfordert lediglich passende Steckverbinder (z.B. BNC für Video, passende DC-Stecker für Strom), die auf dem Markt weit verbreitet sind.

Installationstipps für optimale Ergebnisse

Um die maximale Leistung und Langlebigkeit Ihres RG 59+2-50 Kabels zu gewährleisten, beachten Sie einige grundlegende Installationspraktiken:

• Vermeiden Sie scharfe Knicke oder Quetschungen des Kabels, um eine Beschädigung des inneren Leiters und der Abschirmung zu verhindern.
• Führen Sie das Kabel möglichst getrennt von Starkstromleitungen, um Interferenzen zu minimieren, obwohl die Abschirmung des RG 59 hierfür bereits ausgelegt ist.
• Verwenden Sie hochwertige Steckverbinder, die für RG 59 Koaxialkabel und die entsprechende Stromversorgung geeignet sind.
• Achten Sie auf eine sichere Befestigung des Kabels, um mechanische Belastungen zu vermeiden.
• Bei der Verlegung in Außenbereichen ist auf UV- und Witterungsbeständigkeit des Außenmantels zu achten, wie sie bei diesem Kabel typischerweise gegeben ist.

FAQ – Häufig gestellte Fragen zu RG 59+2-50 – Video-Kombikabel, Strom/Video, 50m

Was genau ist ein RG 59+2-50 Kabel?

Ein RG 59+2-50 Kabel ist ein Kombinationskabel, das zwei Funktionen in einer einzigen Ummantelung vereint: die Übertragung eines Videosignals über einen RG 59 Koaxialleiter und die Stromversorgung über zwei zusätzliche Stromadern. Die angegebene Länge beträgt 50 Meter.

Für welche Art von Kameras ist dieses Kabel am besten geeignet?

Dieses Kabel ist ideal für analoge CCTV-Kameras, die ein RG 59 Videosignal und eine Gleichstromversorgung benötigen. Es kann auch für einige ältere oder einfachere IP-Kameras verwendet werden, die eine separate Stromversorgung über eine DC-Buchse benötigen, vorausgesetzt, die Stromspezifikationen sind kompatibel.

Wie groß ist der maximale Strom, der über die Stromadern übertragen werden kann?

Die genaue Strombelastbarkeit hängt vom Querschnitt der beiden Stromadern ab. Typischerweise sind diese Adern für die Stromversorgung von Überwachungskameras ausgelegt, die nicht mehr als 1-2 Ampere pro Gerät benötigen. Es ist ratsam, die spezifischen Stromanforderungen Ihrer Geräte zu prüfen und sicherzustellen, dass sie innerhalb der Kapazität des Kabels liegen. Für sehr stromhungrige Geräte kann ein separates Stromkabel erforderlich sein.

Kann ich dieses Kabel auch für digitale Videosignale wie HDMI verwenden?

Nein, das RG 59 Koaxialkabel ist nicht für die Übertragung von digitalen Hochgeschwindigkeits-Videosignalen wie HDMI ausgelegt. Es ist primär für analoge Videosignale konzipiert. Für HDMI-Übertragung sind spezielle Kabel und ggf. Signalverstärker notwendig.

Welche Art von Steckverbindern benötige ich für dieses Kabel?

Für die Videosignalübertragung werden üblicherweise BNC-Steckverbinder benötigt, die für RG 59 Kabel ausgelegt sind. Für die Stromversorgung benötigen Sie passende DC-Steckverbinder (z.B. 5.5mm x 2.1mm), die zur Buchse Ihrer Stromquelle und Ihrer Geräte passen. Achten Sie auf crimpbare oder lötbare Varianten für eine sichere Verbindung.

Ist das Kabel für den Einsatz im Freien geeignet?

Ja, das RG 59+2-50 Kabel verfügt in der Regel über einen robusten Außenmantel, der für den Außeneinsatz konzipiert ist und Schutz vor UV-Strahlung und Witterungseinflüssen bietet. Dennoch ist es ratsam, die genauen Spezifikationen des Mantels zu prüfen und bei Bedarf zusätzliche Schutzmaßnahmen wie eine Kabeldurchführung oder eine separate Ummantelung in extremen Umgebungen zu verwenden.

Wie vermeide ich Signalverlust über die 50 Meter Länge?

Die RG 59 Spezifikation und die hochwertige Konstruktion des Kabels mit guter Abschirmung minimieren den Signalverlust. Bei der Verlegung sollten scharfe Knicke und mechanische Belastungen vermieden werden. Stellen Sie sicher, dass die angeschlossenen Geräte und Steckverbinder ebenfalls die korrekte Impedanz (75 Ohm für Video) aufweisen, um Reflexionen und weitere Signalverschlechterungen zu vermeiden.
