Hochwertige Relais für jede Anwendung: Finden Sie jetzt die passende Schaltschaltlösung bei Lan.de
Entdecken Sie in unserem umfangreichen Sortiment an Relais die perfekte Lösung für Ihre individuellen Anforderungen, sei es in der Automatisierungstechnik, der Steuerung von Geräten, im Schaltbau oder für spezialisierte Industrieanwendungen. Wir bieten Ihnen eine breite Auswahl an Elektromechanischen Relais, Halbleiterrelais, bistabilen Relais und Sicherheitsrelais, sorgfältig ausgewählt von führenden Herstellern wie Siemens, Schneider Electric, Finder und Omron. Unser Ziel ist es, Ingenieuren, Technikern und Hobbyisten die Zuverlässigkeit und Präzision zu bieten, die für anspruchsvolle Schaltungen unerlässlich sind.
Worauf Sie beim Kauf von Relais achten sollten: Eine detaillierte Kaufberatung
Die Auswahl des richtigen Relais ist entscheidend für die Funktionalität und Sicherheit Ihrer elektrischen Systeme. Bei Lan.de legen wir Wert auf Transparenz und fundiertes Wissen, damit Sie eine informierte Entscheidung treffen können. Berücksichtigen Sie die folgenden Schlüsselfaktoren:
- Schaltspannung und -strom: Stellen Sie sicher, dass das Relais die maximalen Spannungen und Ströme Ihrer Anwendung sicher schalten kann. Achten Sie auf die Angabe der maximalen AC- und DC-Last sowie auf Spitzenströme.
- Anzahl der Kontakte und Kontaktart: Benötigen Sie Schließer (NO – Normally Open), Öffner (NC – Normally Closed) oder Wechsler (SPDT – Single Pole Double Throw)? Die Konfiguration der Kontakte bestimmt die Flexibilität Ihrer Schaltung.
- Spulenspannung: Die Betriebsspannung der Spule muss mit Ihrer Steuerungsspannung übereinstimmen. Gängige Spulenspannungen sind 12V DC, 24V DC, 48V DC, 110V AC und 230V AC.
- Ansprech- und Abfallzeit: Für schnelle Schaltvorgänge sind kurze Ansprech- und Abfallzeiten wichtig. Diese Werte sind besonders relevant in der Hochfrequenztechnik oder bei Pulssteuerungen.
- Umgebungsbedingungen: Berücksichtigen Sie Betriebstemperatur, Luftfeuchtigkeit und Schutzart (IP-Schutzklasse), falls das Relais extremen Bedingungen ausgesetzt ist.
- Bauform und Montageart: Ob für die Montage auf einer Hutschiene, für die Leiterplattenmontage (SMD oder THT) oder für den Einbau in Gehäuse – die Bauform muss zu Ihrem System passen.
- Zertifizierungen und Normen: Achten Sie auf relevante Normen wie UL, CSA, VDE oder CE-Kennzeichnung, die die Sicherheit und Konformität des Produkts bestätigen.
- Lebensdauer: Die mechanische und elektrische Lebensdauer des Relais ist ein wichtiger Indikator für die Zuverlässigkeit bei häufigem Schalten.
Vielfalt und Spezialisierung: Relais-Typen im Überblick
Unser Sortiment deckt eine breite Palette von Relais-Typen ab, um den vielfältigen Anforderungen moderner technischer Systeme gerecht zu werden. Jede Kategorie hat ihre spezifischen Vorteile und Einsatzgebiete:

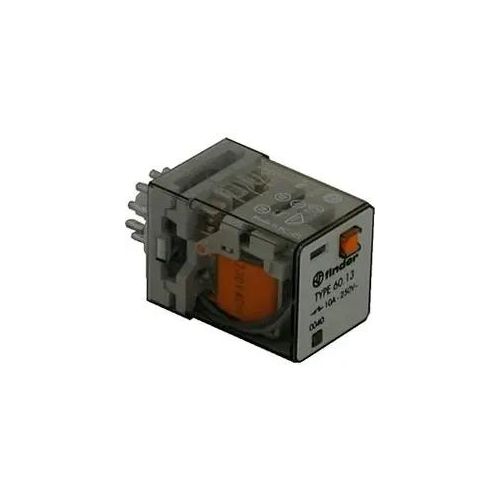

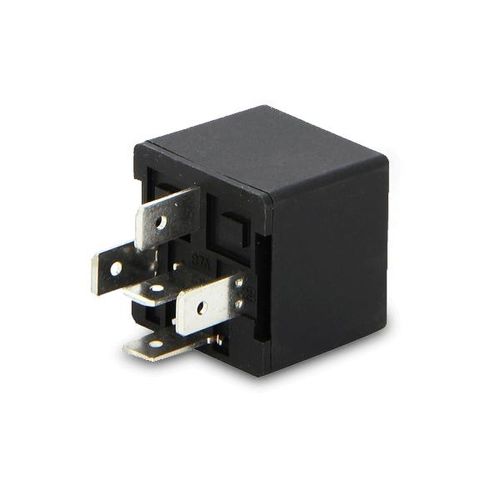

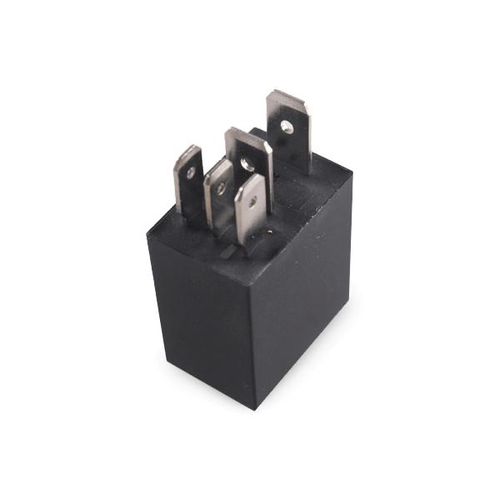

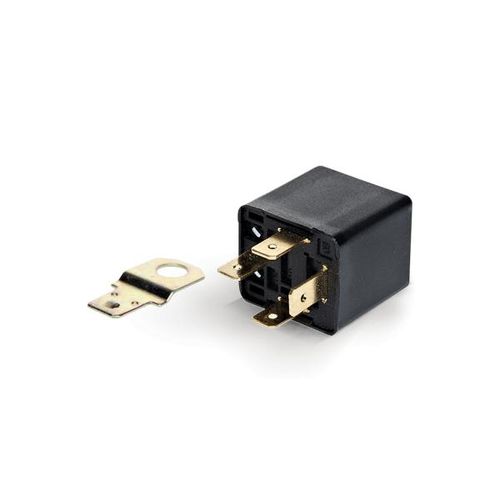

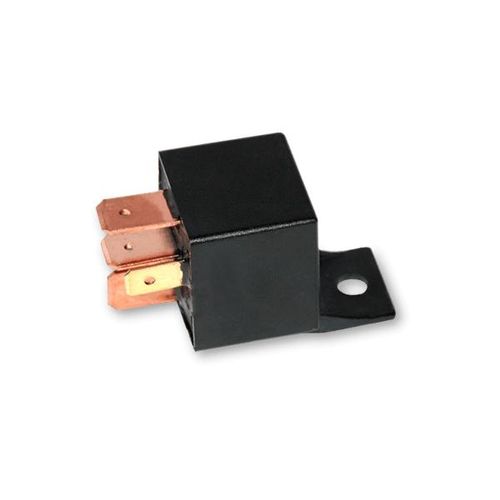

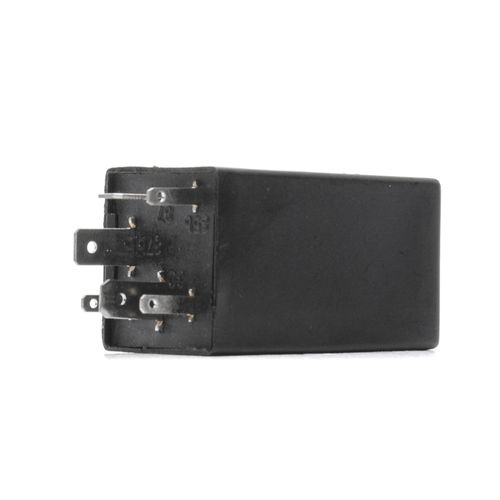

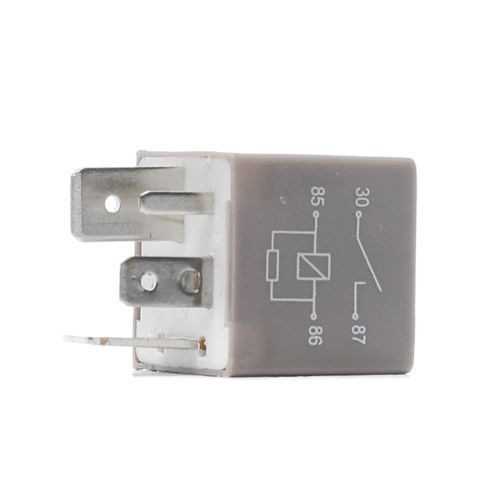

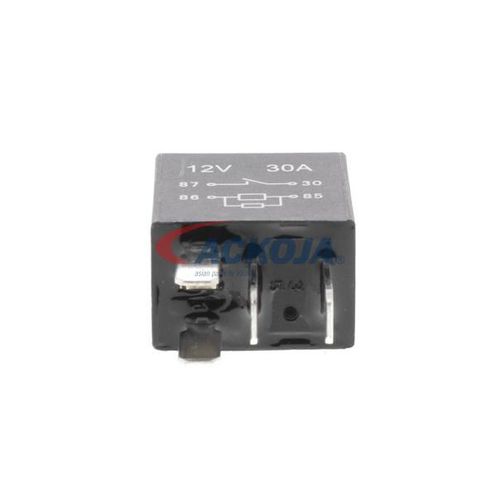

Elektromechanische Relais (EMR)
Diese traditionellen Relais arbeiten mit einer stromdurchflossenen Spule, die ein magnetisches Feld erzeugt und dadurch einen Anker bewegt, der wiederum Kontakte schaltet. Sie zeichnen sich durch eine hohe Schaltleistung, eine galvanische Trennung und eine kostengünstige Lösung für viele Anwendungen aus. Sie sind universell einsetzbar und in vielfältigen Ausführungen erhältlich.
Halbleiterrelais (SSR)
Halbleiterrelais schalten elektronisch über Halbleiterbauelemente wie Triacs oder Thyristoren, ohne bewegliche Teile. Dies ermöglicht extrem schnelle Schaltzeiten, eine hohe Lebensdauer, geräuschlosen Betrieb und eine hohe Vibrationsfestigkeit. Sie sind ideal für Anwendungen, die häufiges Schalten oder hohe Frequenzen erfordern, wie z.B. in der Prozesssteuerung oder bei LED-Ansteuerungen. Achten Sie hierbei auf die Wärmeableitung, da SSRs im Betrieb Wärme entwickeln können.
Bistabile Relais
Bistabile Relais behalten ihren Schaltzustand auch nach dem Abschalten der Spulenspannung bei. Dies spart Energie, da die Spule nur zum Umschalten bestromt werden muss. Sie sind besonders geeignet für Anwendungen, bei denen der Zustand dauerhaft gespeichert werden soll, wie z.B. in Batteriesystemen oder bei der speicherprogrammierbaren Steuerung (SPS).
Sicherheitsrelais
Speziell für sicherheitsgerichtete Anwendungen entwickelt, überwachen Sicherheitsrelais kritische Funktionen und schalten im Fehlerfall die Anlage sicher ab. Sie erfüllen strenge Normen wie EN 61508 oder ISO 13849 und sind unerlässlich für den Personenschutz in industriellen Umgebungen, z.B. an Not-Aus-Schaltern oder Lichtschranken.
Vergleichstabelle: Relais-Typen im Überblick
| Merkmal | Elektromechanisches Relais (EMR) | Halbleiterrelais (SSR) | Bistabiles Relais | Sicherheitsrelais |
|---|---|---|---|---|
| Schaltprinzip | Mechanisch (Spule, Anker, Kontakte) | Elektronisch (Halbleiterbauelemente) | Mechanisch (mit Arretierung des Schaltzustands) | Mechanisch oder Elektronisch (mit redundanten Systemen) |
| Schaltgeschwindigkeit | Mittel (ms-Bereich) | Sehr schnell (µs-Bereich) | Mittel (ms-Bereich) | Schnell bis Mittel (abhängig vom Typ) |
| Lebensdauer (Schaltspiele) | Hoch (bis zu 10 Mio. und mehr) | Sehr hoch (nahezu unbegrenzt) | Hoch (bis zu 1 Mio. und mehr) | Hoch (spezifische Auslegung für Sicherheit) |
| Geräuschentwicklung | Spürbar (Klickgeräusche) | Keine | Leicht spürbar beim Umschalten | Variiert, oft geräuscharm |
| Energieverbrauch (Betrieb) | Mittel (Spulenstrom benötigt) | Gering (nur für Steuerung) | Sehr gering (nur zum Umschalten) | Variiert, oft optimiert |
| Anwendungsbereiche | Allgemeine Schaltungen, Niedrigstromanwendungen, SPS-Ein-/Ausgänge | Hochfrequenzschaltungen, häufiges Schalten, Motorsteuerungen, LED-Technik | Energieeinsparung, Speicherfunktionen, Automatisierung mit dauerhaften Zuständen | Maschinenschutz, Not-Aus, Sicherheitskreise, Gefahrenbereiche |
| Kosten | Gering bis Mittel | Mittel bis Hoch | Mittel | Hoch |
| Besonderheiten | Galvanische Trennung, robuste Kontakte | Kein Verschleiß, keine Prellung, keine Lichtbögen | Behält Zustand ohne Strom, energieeffizient | Erfüllt Sicherheitsstandards (PL, SIL), redundante Überwachung |
Branchenwissen & Technologische Trends bei Relais
Die Welt der Relais entwickelt sich stetig weiter. Neben den klassischen elektromechanischen Komponenten gewinnen Halbleiterrelais zunehmend an Bedeutung, insbesondere durch Fortschritte in der Leistungselektronik. So ermöglichen moderne Siliziumkarbid (SiC) oder Galliumnitrid (GaN) basierte SSRs noch höhere Spannungen, Ströme und Betriebstemperaturen bei gleichzeitig reduziertem Platzbedarf. Ein weiterer Trend ist die Integration von Diagnosefunktionen in Relais, um den Zustand des Relais und die angeschlossene Last zu überwachen. Dies erhöht die Zuverlässigkeit und ermöglicht vorausschauende Wartung (Predictive Maintenance) in industriellen Anlagen. Auch im Hinblick auf Energieeffizienz und Nachhaltigkeit gibt es Entwicklungen: Bistabile Relais mit extrem geringem Energieverbrauch für den Schaltzustand werden für IoT-Anwendungen und batteriebetriebene Geräte immer relevanter. Achten Sie auf Produkte, die nach RoHS-Richtlinien konform sind, um die Verwendung bestimmter gefährlicher Stoffe zu vermeiden.
FAQ – Häufig gestellte Fragen zu Relais
Was ist der Unterschied zwischen einem Schließer- und einem Öffner-Kontakt?
Ein Schließer-Kontakt (NO – Normally Open) ist im Ruhezustand geöffnet und schließt erst, wenn das Relais aktiviert wird. Ein Öffner-Kontakt (NC – Normally Closed) ist im Ruhezustand geschlossen und öffnet erst, wenn das Relais aktiviert wird. Viele Relais bieten auch Wechsler-Kontakte (SPDT), die eine Kombination aus beiden Funktionen ermöglichen.
Wann sollte ich ein Halbleiterrelais anstelle eines elektromechanischen Relais verwenden?
Halbleiterrelais sind ideal für Anwendungen, die schnelles Schalten, hohe Lebensdauer, geräuschlosen Betrieb oder den Verzicht auf mechanische Verschleißteile erfordern. Sie eignen sich besonders für häufiges Schalten, hohe Frequenzen oder Anwendungen, bei denen Prellkontakte vermieden werden müssen.
Welche Rolle spielt die Spulenspannung bei der Auswahl eines Relais?
Die Spulenspannung gibt an, mit welcher Spannung das Relais aktiviert werden muss. Diese Spannung muss mit der Steuerungsspannung Ihrer Anwendung übereinstimmen, um eine korrekte Funktion zu gewährleisten. Eine falsche Spulenspannung kann zur Beschädigung des Relais oder zu Fehlfunktionen führen.
Was bedeutet die Schutzart (IP-Klasse) bei Relais?
Die IP-Schutzart (Ingress Protection) gibt den Grad des Schutzes gegen das Eindringen von Festkörpern (z.B. Staub) und Flüssigkeiten an. Eine höhere IP-Klasse bedeutet einen besseren Schutz. Für Umgebungen mit Staub oder Feuchtigkeit sind Relais mit einer höheren IP-Klasse empfehlenswert.
Wie beeinflusst die Umgebungstemperatur die Leistung eines Relais?
Jedes Relais hat einen definierten Betriebstemperaturbereich. Außerhalb dieses Bereichs kann die Schaltleistung, die Lebensdauer oder die Zuverlässigkeit beeinträchtigt werden. Extrem hohe Temperaturen können zur Überlastung von Spulen oder Halbleiterbauelementen führen, während niedrige Temperaturen die mechanische Beweglichkeit beeinträchtigen können.
Sind Relais aus dem Hause Siemens besonders empfehlenswert?
Siemens ist ein weltweit renommierter Hersteller von Automatisierungskomponenten, einschließlich hochwertiger Relais. Ihre Produkte zeichnen sich durch hohe Zuverlässigkeit, Langlebigkeit und eine breite Palette an spezifischen Lösungen für industrielle Anwendungen aus. Wir führen selbstverständlich auch Produkte anderer namhafter Hersteller wie Schneider Electric und Finder, die ebenfalls für ihre Qualität bekannt sind.
Was ist der Vorteil von bistabilen Relais bei der Energieeinsparung?
Bistabile Relais benötigen nur für den Schaltvorgang selbst Energie, um den Zustand zu ändern. Sobald der neue Zustand erreicht ist, bleibt er ohne weiteren Stromverbrauch bestehen. Dies macht sie äußerst energieeffizient, insbesondere in Anwendungen, bei denen Relais lange Zeit in einem Zustand verharren müssen, z.B. in Energiesparsystemen oder bei Fernsteuerungen.
