Referenzspannungsquellen

Präzision und Stabilität: Entdecken Sie Hochwertige Referenzspannungsquellen bei Lan.de

In der Welt der Elektronik und Messtechnik ist eine stabile und präzise Referenzspannung das Fundament für genaue Messungen und zuverlässige Schaltungen. Bei Lan.de bieten wir Ihnen eine sorgfältig ausgewählte Palette an Referenzspannungsquellen, die den Anforderungen von Profis in Forschung, Entwicklung, Industrie und anspruchsvollen Hobby-Elektronikern gerecht werden. Von hochpräzisen Spannungsreglern für Laboranwendungen bis hin zu integrierten Schaltungen für eingebettete Systeme – unsere Auswahl deckt ein breites Spektrum an Anforderungen ab, um Ihnen stets die bestmögliche Performance zu gewährleisten.

Warum eine Referenzspannungsquelle unerlässlich ist

Eine Referenzspannungsquelle, oft auch als Spannungsreferenz oder kurz als Vref bezeichnet, liefert eine Ausgangsspannung, die konstant und unabhängig von Schwankungen der Eingangsspannung, der Laststromänderungen und der Temperatur bleibt. Dies ist entscheidend für eine Vielzahl von Anwendungen, darunter:

• Analog-Digital-Wandler (ADCs) und Digital-Analog-Wandler (DACs): Für präzise Umwandlung von analogen in digitale Signale und umgekehrt ist eine stabile Referenzspannung unabdingbar, um die Auflösung und Genauigkeit des Wandlungsprozesses zu definieren.
• Messgeräte: Multimeter, Oszilloskope, Spektrumanalysatoren und andere Präzisionsinstrumente benötigen eine exakte Referenzspannung zur Kalibrierung und als Bezugspunkt für ihre Messungen.
• Stromversorgungen und Regler: Fortgeschrittene Spannungsregler nutzen interne Referenzspannungen, um eine stabile Ausgangsspannung zu gewährleisten.
• Sensorsysteme: Die Auswertung von Sensorsignalen erfordert oft eine präzise Referenz, um die Genauigkeit der erfassten Daten zu maximieren.
• Frequenzgeneratoren und Oszillatoren: In vielen Schaltungen, die auf präzisen Frequenzen basieren, spielt eine stabile Referenzspannung eine Schlüsselrolle für die Timing-Genauigkeit.

Worauf Sie beim Kauf einer Referenzspannungsquelle achten sollten

Die Auswahl der richtigen Referenzspannungsquelle hängt maßgeblich von den spezifischen Anforderungen Ihrer Anwendung ab. Folgende Kriterien sollten Sie sorgfältig prüfen:

• Genauigkeit (Initial Accuracy): Dies ist die Abweichung der Ausgangsspannung von ihrem Nennwert bei definierten Betriebsbedingungen (Temperatur, Laststrom). Angegeben in Prozent oder Millivolt (mV). Für anspruchsvolle Anwendungen sind Genauigkeiten im Bereich von ±0.1% oder besser erforderlich.
• Temperaturkoeffizient (Temperature Coefficient): Beschreibt, wie stark sich die Ausgangsspannung mit der Temperatur ändert. Angegeben in ppm/°C (parts per million per degree Celsius). Ein niedriger Temperaturkoeffizient (z.B. < 20 ppm/°C) ist für Anwendungen mit variierenden Umgebungstemperaturen entscheidend.
• Langzeitstabilität (Long-Term Stability): Gibt an, wie sich die Ausgangsspannung über lange Zeiträume (Monate, Jahre) verändert. Wichtig für kalibrierkritische Systeme.
• Ausgangsspannung: Die verfügbaren Nennspannungen reichen typischerweise von wenigen Volt (z.B. 1.2V, 2.5V) bis zu höheren Werten. Stellen Sie sicher, dass die gewählte Spannung zu Ihrer Schaltung passt.
• Ausgangsstromfähigkeit (Output Current Capability): Obwohl Referenzspannungsquellen meist für geringe Stromstärken konzipiert sind, ist es wichtig zu wissen, ob sie kurzzeitige Stromspitzen verarbeiten können oder ob ein externer Puffer benötigt wird.
• Rauschen (Noise): Die Ausgangsspannung einer Referenzspannungsquelle kann ein geringes Rauschen aufweisen. Für sehr empfindliche analoge Schaltungen ist eine Referenz mit geringem Rauschen (oftmals in µVrms/Hz angegeben) zu bevorzugen.
• Versorgungsspannungsbereich (Supply Voltage Range): Achten Sie darauf, dass die Referenzspannungsquelle mit den vorhandenen Versorgungsspannungen in Ihrem System kompatibel ist.

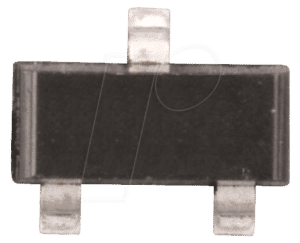

• Gehäuse und Anschlussart: Je nach Anwendung kommen verschiedene Gehäuseformen (z.B. TO-92, SOIC, SOT-23, DFN) und Anschlussarten in Frage. Für Prototyping eignen sich oft Durchsteckbauteile (THT), während SMD-Varianten für platzsparende Integration in Leiterplatten optimiert sind.
• Technologie: Moderne Referenzspannungsquellen basieren auf verschiedenen Technologien wie Bandgap-Referenzen (häufig bei niedriger Spannung), Zener-Dioden (einfacher und kostengünstiger, aber oft mit schlechteren Spezifikationen bei Rauschen und Temperaturdrift) oder Avalanche-Referenzen.
• Spezielle Funktionen: Einige Referenzen bieten zusätzliche Funktionen wie eine einstellbare Ausgangsspannung (Adj. Versions), einen Enable-Pin zur Spannungsabschaltung oder eine negative Ausgangsspannung.

Klassifizierung von Referenzspannungsquellen

Referenzspannungsquellen lassen sich nach verschiedenen Kriterien klassifizieren. Hier ein Überblick über gängige Typen und ihre Eigenschaften:

Fortschrittliche Technologien und Branchen-Insights

Die Entwicklung von Referenzspannungsquellen schreitet stetig voran, angetrieben durch die steigenden Anforderungen an Präzision, Energieeffizienz und Miniaturisierung. Moderne Designs integrieren oft mehrere Funktionen auf einem Chip, um Platz zu sparen und die Systemkomplexität zu reduzieren. Beispielsweise bieten einige integrierte Referenzen eine Kombination aus Hochpräzision und geringem Rauschen, was sie ideal für anspruchsvolle Datenerfassungssysteme macht. Die Wahl der richtigen Technologie ist entscheidend:

• Bandgap-Referenzen, basierend auf dem physikalischen Prinzip der Bandlücke von Halbleitermaterialien, sind aufgrund ihres geringen Temperaturkoeffizienten und niedrigen Ruhestroms weit verbreitet. Sie eignen sich hervorragend für batteriebetriebene Geräte und präzise Analogschaltungen.
• Zener-Referenzen, wie die weit verbreitete TL431, bieten eine flexible Lösung, erfordern jedoch oft externe Komponenten zur Feinabstimmung und Stabilisierung. Sie sind eine kostengünstige Option für weniger kritische Anwendungen.
• Präzisions-IC-Referenzen von Herstellern wie Analog Devices und Texas Instruments setzen neue Maßstäbe in Bezug auf Genauigkeit und Stabilität. Diese Bausteine sind das Ergebnis umfangreicher Forschung und Entwicklung und bieten oft zertifizierbare Leistung für industrielle und wissenschaftliche Anwendungen. Achten Sie auf Modelle, die spezifische Normen erfüllen, z.B. für Kalibrierstandards oder EMV-Anforderungen.

Ökologische Aspekte wie Energieeffizienz gewinnen zunehmend an Bedeutung. Referenzspannungsquellen mit extrem niedrigem Ruhestrom (im Mikroampere-Bereich) sind ideal für IoT-Geräte und energiesparende Elektronik. Auch die Wahl von Materialien und die Herstellungsverfahren spielen eine Rolle für die Nachhaltigkeit.

FAQ – Häufig gestellte Fragen zu Referenzspannungsquellen

Was ist der Unterschied zwischen einer Referenzspannungsquelle und einem einfachen Spannungsregler?

Ein einfacher Spannungsregler (wie ein linearer Regler oder Schaltregler) hat die primäre Funktion, eine stabilisierte Ausgangsspannung zu liefern, die jedoch oft von einer internen, weniger präzisen Referenzspannung abhängt. Eine dedizierte Referenzspannungsquelle hingegen ist darauf optimiert, eine extrem stabile und genaue Spannung zu erzeugen, die als präziser Bezugspunkt für andere Schaltungen dient.

Benötige ich immer eine externe Pufferung für eine Referenzspannungsquelle?

Nicht zwingend. Viele moderne präzisions-IC-Referenzspannungsquellen sind so konzipiert, dass sie mit minimalen externen Komponenten (oft nur ein kleiner Kondensator zur Entkopplung) stabil arbeiten. Bei Bandgap- und Zener-Referenzen kann die Notwendigkeit einer Pufferung oder einer externen Stabilisierung je nach Anwendung und den dynamischen Lastanforderungen variieren.

Welche Genauigkeit ist für mein Projekt ausreichend?

Die erforderliche Genauigkeit hängt stark von der Anwendung ab. Für einfache LED-Treiber reichen vielleicht wenige Prozent. Für präzise Datenerfassung oder Kalibrierungen sind Genauigkeiten im Bereich von 0.1% oder sogar besser unerlässlich. Achten Sie auf den Temperaturkoeffizienten, wenn Ihre Anwendung Temperaturschwankungen ausgesetzt ist.

Sind Referenzspannungsquellen empfindlich gegenüber elektromagnetischer Interferenz (EMI)?

Ja, wie viele präzise analoge Komponenten können auch Referenzspannungsquellen empfindlich auf EMI reagieren, was zu Rauschen und Fehlern führen kann. Eine sorgfältige Leiterplattenentflechtung, die Platzierung von Entkopplungskondensatoren nahe an den Pins und gegebenenfalls Abschirmungsmaßnahmen sind ratsam.

Kann ich eine Referenzspannungsquelle mit einer negativen Ausgangsspannung bekommen?

Ja, es gibt spezielle Referenzspannungsquellen, die eine negative Ausgangsspannung erzeugen. Diese sind oft für Schaltungen konzipiert, die eine bipolare Stromversorgung benötigen oder bei denen eine negative Referenzspannung für die Signalverarbeitung erforderlich ist.

Was bedeutet „Adj.“ bei einigen Referenzspannungsquellen?

Das „Adj.“ steht für „Adjustable“ (einstellbar). Diese Referenzspannungsquellen ermöglichen es dem Benutzer, die Ausgangsspannung über ein externes Widerstandsnetzwerk präzise einzustellen. Dies bietet eine hohe Flexibilität, erfordert aber mehr externe Komponenten und eine sorgfältige Auswahl der Widerstandswerte für die gewünschte Genauigkeit.

Welche Rolle spielen Normen wie die IEC 60068 für Referenzspannungsquellen?

Normen wie die IEC 60068 definieren Prüfverfahren für Umweltbelastungen (z.B. Temperaturwechsel, Vibration). Die Einhaltung solcher Normen ist ein Indikator für die Zuverlässigkeit und Robustheit einer Komponente, insbesondere in industriellen oder sicherheitskritischen Anwendungen. Bei der Auswahl von Referenzspannungsquellen für solche Umgebungen ist es ratsam, Datenblätter zu prüfen, die auf die Konformität mit relevanten Normen hinweisen.
