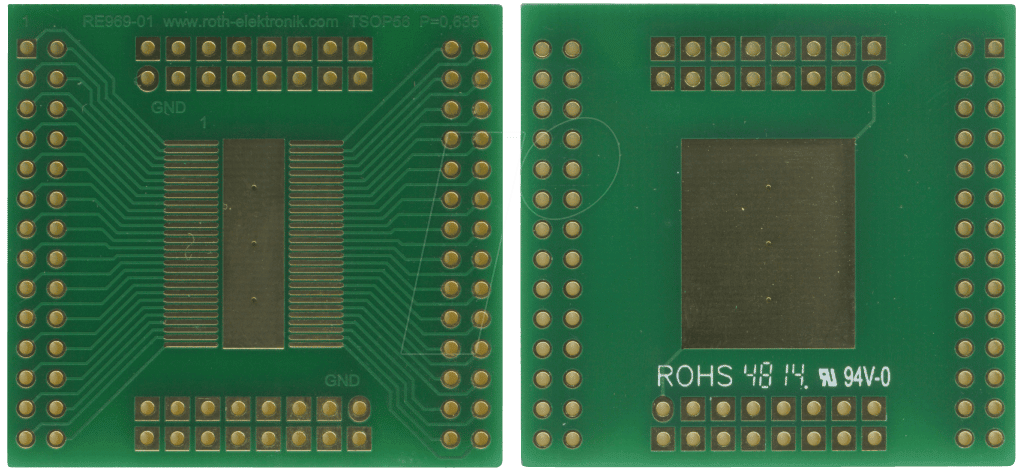

Effiziente Baustein-Integration: Der RE 969-01 Adapter für TSOP56 Gehäuse
Der RE 969-01 Adapter löst das komplexe Problem der direkten Anbindung und Programmierung von TSOP56-Bausteinen mit einem Pin-Pitch von 0,635 mm und einem Row-Pitch von 2,54 mm. Er richtet sich gezielt an Elektronikentwickler, Debugging-Experten und Hersteller, die eine zuverlässige und präzise Schnittstelle für diese spezialisierten Speicher- und Mikrocontroller-Gehäuse benötigen. Dieser Adapter übertrifft Standardlösungen durch seine maßgeschneiderte Passform und die Sicherstellung einer stabilen elektrischen Verbindung, wodurch Fehler bei der Geräteintegration und Datenextraktion minimiert werden.
Präzision und Zuverlässigkeit im Detail
Wenn es um die Handhabung und Programmierung von TSOP56-Bausteinen geht, ist Präzision entscheidend. Der RE 969-01 Adapter wurde entwickelt, um genau diesen Bedarf zu decken. Seine Konstruktion gewährleistet eine exakte Ausrichtung der Kontakte des TSOP56-Gehäuses mit den entsprechenden Pins des Zielgeräts oder Programmers. Dies vermeidet Kurzschlüsse, schlechte Kontakte und potenzielle Beschädigungen des empfindlichen Bauteils, die bei universellen oder unzureichend spezifizierten Lösungen häufig auftreten können. Die stabile mechanische Verbindung sorgt für eine durchgängige elektrische Integrität während des gesamten Arbeitszyklus, sei es für die In-Circuit-Programmierung, das Auslesen von Firmware oder für Testszenarien.
Umfassende Vorteile des RE 969-01 Adapters
- Optimierte Pin-Kontaktierung: Der Adapter ist exakt auf die Spezifikationen des TSOP56-Gehäuses mit 0,635 mm Pin-Pitch und 2,54 mm Row-Pitch abgestimmt. Dies garantiert eine passgenaue und sichere Verbindung für jeden einzelnen Pin.
- Fehlerreduktion: Durch die präzise Ausrichtung werden Kontaktfehler, Kurzschlüsse und Beschädigungen von Bauteilen signifikant minimiert, was zu einer höheren Erfolgsquote bei Programmier- und Debugging-Aufgaben führt.
- Verbesserte Signalintegrität: Die hochwertige Verarbeitung und die optimierte Kontaktgeometrie des Adapters tragen zu einer stabilen elektrischen Verbindung und somit zu einer verbesserten Signalintegrität bei, was für die Datenübertragung und die korrekte Funktion von Bauteilen unerlässlich ist.
- Zeit- und Kostenersparnis: Weniger Fehler bedeuten weniger Nacharbeit und schnellere Entwicklungsprozesse. Die Zuverlässigkeit des Adapters spart wertvolle Zeit und Ressourcen in Ihrer Elektronikentwicklung.
- Kompatibilität und Erweiterbarkeit: Der Adapter bietet eine standardisierte Schnittstelle, die mit einer Vielzahl von Programmiergeräten und Testaufbauten kompatibel ist, die über die entsprechenden Anschlüsse verfügen.
- Langlebigkeit und Robustheit: Gefertigt aus hochwertigen Materialien, ist der Adapter für den wiederholten Einsatz in professionellen Umgebungen konzipiert und bietet eine lange Lebensdauer.
Technische Spezifikationen und Materialauswahl
| Merkmal | Spezifikation |
|---|---|
| Gehäusetyp-Kompatibilität | TSOP56 |
| Pin-Pitch (Abstand der Pins auf der Längsseite) | 0,635 mm |
| Row-Pitch (Abstand zwischen den Pin-Reihen) | 2,54 mm |
| Anschlussmethode | Direkte Pin-Auflage / Lötbarkeit auf Zielplatine |
| Gehäusematerial des Adapters | Hochwertiger, thermisch stabiler Kunststoff (z.B. PBT oder ähnliche technische Kunststoffe für Lötprozesse) |
| Kontaktmaterial | Vergoldete oder vernickelte Messinglegierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Isolationswiderstand | > 1 GΩ bei 500 V DC |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch für technische Kunststoffe und Metalle) |
Einsatzbereiche und Anwendungsfälle
Der RE 969-01 Adapter findet primär Anwendung in Bereichen, in denen die direkte Programmierung oder das Auslesen von Daten aus TSOP56-Gehäusen unerlässlich ist. Dies umfasst:
Embedded Systems Entwicklung
Für Entwickler, die an komplexen Embedded-Systemen arbeiten, ermöglicht der Adapter das präzise Flashen von Mikrocontrollern und Speicherbausteinen im TSOP56-Format. Er stellt sicher, dass die Firmware korrekt aufgespielt wird, was für die Funktionalität des gesamten Systems von entscheidender Bedeutung ist.
Datensicherung und Forensik
Im Bereich der Datensicherung und IT-Forensik ist der Adapter ein unverzichtbares Werkzeug für das direkte Auslesen von Daten von Speichermedien, die TSOP56-Chips verwenden. Dies ermöglicht die Wiederherstellung kritischer Informationen, selbst wenn das ursprüngliche Gerät defekt ist.
Produktion und Qualitätskontrolle
In der industriellen Fertigung wird der RE 969-01 Adapter für die Programmierung und Verifikation von TSOP56-Bausteinen während des Produktionsprozesses eingesetzt. Er trägt zur Sicherstellung einer hohen Produktqualität und zur Vermeidung von Ausschuss bei.
Prototypenentwicklung und Debugging
Bei der Entwicklung von Prototypen bietet der Adapter eine flexible und zuverlässige Möglichkeit, mit TSOP56-Komponenten zu arbeiten, ohne eine dedizierte Leiterplatte für jede Testkonfiguration erstellen zu müssen. Dies beschleunigt den Debugging-Prozess erheblich.
FAQ – Häufig gestellte Fragen zu RE 969-01 – Adapter TSOP56 P=0,635 mm RM 2,54 mm
Ist dieser Adapter universell für alle TSOP-Gehäuse geeignet?
Nein, der RE 969-01 Adapter ist spezifisch für TSOP56-Gehäuse mit einem Pin-Pitch von 0,635 mm und einem Row-Pitch von 2,54 mm konzipiert. Für andere TSOP-Varianten oder Pin-Abstände sind spezifische Adapter erforderlich.
Welche Art von Programmiergeräten kann ich mit diesem Adapter verwenden?
Der Adapter ist kompatibel mit einer Vielzahl von universellen Programmiergeräten und Testvorrichtungen, die über entsprechende Anschlussmöglichkeiten (z.B. Sockel oder Pin-Header) verfügen, um die Verbindungen des Adapters aufzunehmen. Die genaue Kompatibilität hängt von der Schnittstelle Ihres Programmiergeräts ab.
Kann der Adapter auch zum Auslesen von Daten von beschädigten Chips verwendet werden?
Ja, der Adapter ermöglicht das direkte physikalische Anbinden an den TSOP56-Chip, was ihn ideal für das Auslesen von Daten macht, auch wenn das umgebende Board oder andere Komponenten des ursprünglichen Geräts beschädigt sind. Voraussetzung ist, dass der Chip selbst noch funktionsfähig ist.
Welche Materialien werden für die Herstellung des Adapters verwendet und warum?
Der Adapter wird typischerweise aus hochwertigen technischen Kunststoffen gefertigt, die thermisch stabil sind und Lötprozessen standhalten können. Die Kontakte bestehen aus leitfähigen Metallen wie vergoldetem Messing, um eine optimale elektrische Verbindung, Langlebigkeit und Korrosionsbeständigkeit zu gewährleisten.
Wie stelle ich sicher, dass der Adapter korrekt mit dem TSOP56-Baustein verbunden ist?
Der Adapter ist so konstruiert, dass er den TSOP56-Baustein mechanisch exakt positioniert. Eine visuelle Überprüfung der Ausrichtung der Pins des Bausteins mit den entsprechenden Kontaktflächen des Adapters ist meist ausreichend. Achten Sie auf eine saubere und vollständige Auflage.
Ist der Adapter für den professionellen Dauereinsatz geeignet?
Ja, die Materialien und die Konstruktion des RE 969-01 Adapters sind auf Langlebigkeit und Zuverlässigkeit für den professionellen Dauereinsatz ausgelegt. Regelmäßige Inspektion und Reinigung können die Lebensdauer weiter optimieren.
Was bedeutet „Pin-Pitch“ und „Row-Pitch“ im Kontext dieses Adapters?
Der Pin-Pitch von 0,635 mm bezieht sich auf den Abstand zwischen den einzelnen Pins auf der langen Seite des TSOP56-Gehäuses. Der Row-Pitch von 2,54 mm beschreibt den Abstand zwischen den beiden Reihen von Pins des Gehäuses (oft als 100 mil bezeichnet). Diese präzisen Maße sind entscheidend für die korrekte Passform und Funktion des Adapters.
