Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte

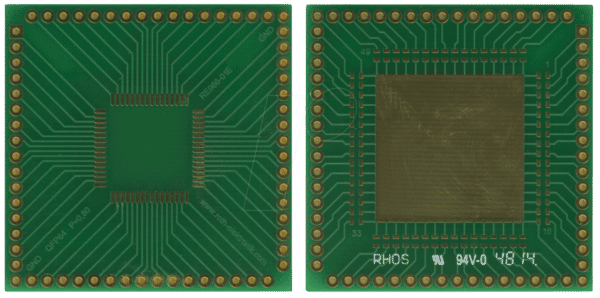

Der RE 966-01E ist ein spezialisierter Adapter, der entwickelt wurde, um die nahtlose Integration und den Test von QFP64-Bauteilen mit einem Pin-Pitch von 0,80 mm zu ermöglichen. Er richtet sich an Elektronikentwickler, Prototypenbauer und Techniker, die eine zuverlässige und effiziente Schnittstelle für SMD-Komponenten benötigen, ohne diese fest verlöten zu müssen. Dieses Produkt schließt die Lücke zwischen Standard-Testaufbauten und komplexen QFP-Packages und bietet eine überlegene Lösung gegenüber improvisierten Verdrahtungen oder kostspieligen kundenspezifischen Leiterplatten.
Maximale Flexibilität und Zuverlässigkeit durch durchdachtes Design
Standardlösungen für die Anbindung von QFP-Bauteilen stoßen oft an ihre Grenzen, wenn es um Präzision und Wiederverwendbarkeit geht. Der RE 966-01E Adapter übertrifft diese Einschränkungen durch sein ausgeklügeltes Design, das auf höchste Signalintegrität und einfache Handhabung ausgelegt ist. Die exakte Reproduzierbarkeit der Pin-Positionen und die robusten Anschlusspunkte garantieren stabile und störungsfreie Verbindungen, selbst bei anspruchsvollen Messungen und Entwicklungsphasen. Im Vergleich zu manuellen Lötverbindungen, die zeitaufwendig sind und das Risiko von Schäden am Bauteil erhöhen, bietet dieser Adapter eine sichere und wiederverwendbare Alternative.
Technische Spezifikationen und Konstruktionsmerkmale
Der RE 966-01E zeichnet sich durch seine präzisen Abmessungen und die hochwertige Verarbeitung aus. Der QFP64-Sockel ist exakt auf die Spezifikationen des Bauteils abgestimmt, um einen sicheren und elektrisch leitfähigen Kontakt zu gewährleisten. Die Pin-Zuordnung ist eindeutig und erleichtert die Integration in bestehende Testumgebungen. Das Gehäusematerial wurde so gewählt, dass es eine hohe mechanische Stabilität bietet und gleichzeitig eine optimale Isolation gewährleistet, um unerwünschte Übersprechen zu vermeiden.
Anwendungsgebiete und Vorteile
Der RE 966-01E Adapter ist ein unverzichtbares Werkzeug für eine Vielzahl von Anwendungen in der modernen Elektronikentwicklung:
- Prototyping und Entwicklung: Ermöglicht das schnelle und einfache Testen von QFP64-Bauteilen in neuen Schaltungsdesigns, ohne dass ein permanentes Löten erforderlich ist. Dies beschleunigt den Entwicklungszyklus erheblich und reduziert das Risiko von Beschädigungen an teuren Komponenten.
- Qualitätssicherung und Test: Ideal für Burn-in-Tests, Funktionalitätstests und Charakterisierungsmessungen von QFP64-IC, wo wiederholte und zuverlässige Anbindungen unerlässlich sind.
- Fehlersuche und Debugging: Erleichtert das Isolieren von Problemen in komplexen Schaltungen, indem einzelne QFP64-Bauteile schnell und unkompliziert ausgetauscht oder durch Testpunkte zugänglich gemacht werden können.
- Schulung und Ausbildung: Bietet eine sichere und praktische Möglichkeit für Studenten und Auszubildende, mit SMD-Komponenten zu arbeiten und deren Verhalten zu analysieren.
- Reparatur und Wartung: Ermöglicht den Austausch defekter QFP64-Bauteile auf bestehenden Leiterplatten in einem kontrollierten Umfeld.
Hochwertige Materialien für optimale Leistung
Die Auswahl der Materialien ist entscheidend für die Langlebigkeit und Leistungsfähigkeit eines Adapters. Beim RE 966-01E kommen bewährte Komponenten zum Einsatz, die auf eine zuverlässige elektrische Verbindung und mechanische Belastbarkeit ausgelegt sind. Die Kontakte sind so konzipiert, dass sie einen geringen Übergangswiderstand aufweisen und auch bei häufigem Gebrauch ihre elektrischen Eigenschaften beibehalten. Die Gehäusestruktur schützt die empfindlichen Komponenten und sorgt für eine einfache Handhabung.
Präzision und Kompatibilität
Die Kernkompetenz des RE 966-01E liegt in seiner präzisen Ausrichtung und der exakten Einhaltung der Spezifikationen für QFP64-Bauteile mit 0,80 mm Pin-Pitch. Dies stellt sicher, dass alle Pins des Bauteils korrekt mit den Anschlusspunkten des Adapters verbunden werden. Die RM 2,54 mm Teilung der Ausgänge erleichtert die Anbindung an Standard-Breadboards, Steckverbinder oder Testkabel, was die Integration in bestehende Entwicklungs- und Testumgebungen vereinfacht.
Technische Details des RE 966-01E Adapters
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Adapter für QFP64-Bauteile |
| Gehäusetyp des Bauteils | Quad Flat Package (QFP) |
| Anzahl der Pins | 64 |
| Pin-Pitch (Abstand der Pins) | 0,80 mm |
| Anschluss-Rastermaß (RM) | 2,54 mm |
| Material der Kontakte | Vergoldetes Kupfer (für geringen Übergangswiderstand und Korrosionsbeständigkeit) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff (langlebig und elektrisch isolierend) |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch für elektronische Komponenten, genaue Spezifikationen des Gehäuses können variieren) |
| Vorteile der Konstruktion | Sichere Bauteilaufnahme, präzise Pin-Ausrichtung, einfache Anbindung an externe Testsysteme |
| Anwendungsbereiche | Prototyping, Entwicklung, Testing, Fehlersuche, Ausbildung |
Häufig gestellte Fragen zu RE 966-01E – Adapter QFP64 P=0,80 mm RM 2,54 mm
Ist der RE 966-01E Adapter mit allen QFP64-Bauteilen kompatibel?
Der RE 966-01E ist speziell für QFP64-Bauteile mit einem Pin-Pitch von 0,80 mm ausgelegt. Bitte überprüfen Sie die Spezifikationen Ihres zu verwendenden QFP64-Bauteils, um sicherzustellen, dass der Pin-Pitch übereinstimmt. Bauteile mit abweichenden Pin-Pitches sind nicht kompatibel.
Wie wird das QFP64-Bauteil sicher im Adapter befestigt?
Der Adapter verfügt über eine präzise geformte Fassung, die das QFP64-Bauteil sicher und stabil aufnimmt. Die Kontakte rasten beim Einsetzen des Bauteils in die entsprechenden Pin-Führungen ein. Für eine zusätzliche Sicherung, insbesondere bei Vibrationsanfälligen Umgebungen, kann je nach spezifischer Adaptervariante eine Klemmechanik oder ein separater Halteclip vorhanden sein. Die detaillierte Anleitung zur sicheren Montage liegt dem Produkt bei.
Welche Art von Verbindungen kann ich mit den 2,54 mm RM Pins herstellen?
Die auf dem Adapter ausgeführten Pins mit einem Rastermaß von 2,54 mm sind standardisiert und ermöglichen die einfache Anbindung an eine Vielzahl von Peripheriegeräten. Dies umfasst unter anderem die Verwendung von Standard-Jumper-Kabeln, die Anbindung an Breadboards, die Integration in Steckverbinderleisten oder die direkte Verbindung zu Testgeräten wie Oszilloskopen oder Logikanalysatoren.
Wie beeinflusst das Material der Kontakte die Leistung des Adapters?
Die Verwendung von vergoldeten Kupferkontakten ist entscheidend für die elektrische Leistungsfähigkeit des Adapters. Gold ist sehr korrosionsbeständig und bietet einen extrem niedrigen Übergangswiderstand. Dies gewährleistet eine stabile und zuverlässige elektrische Verbindung über einen langen Zeitraum und unter verschiedenen Umgebungsbedingungen. Der geringe Widerstand minimiert Signalverluste und Rauschen, was für präzise Messungen und Tests unerlässlich ist.
Ist der Adapter für den Einsatz in industriellen Umgebungen geeignet?
Ja, der RE 966-01E Adapter ist durch seine robuste Konstruktion und die Verwendung hochwertiger Materialien für den Einsatz in professionellen und industriellen Umgebungen konzipiert. Der thermoplastische Kunststoff des Gehäuses bietet gute mechanische Stabilität und elektrische Isolation, und die vergoldeten Kontakte gewährleisten eine langfristige Zuverlässigkeit. Dennoch sind extreme Umgebungsbedingungen wie hohe Feuchtigkeit oder abrasive Stäube zu vermeiden, sofern keine zusätzlichen Schutzmaßnahmen getroffen werden.
Kann der Adapter wiederholt verwendet werden, ohne an Zuverlässigkeit zu verlieren?
Absolut. Der Hauptvorteil dieses Adapters ist seine Wiederverwendbarkeit. Die präzise Fertigung und die robusten Kontaktsysteme sind darauf ausgelegt, hunderte oder sogar tausende von Einsteck- und Entnahmezyklen ohne signifikanten Verlust an Leistung oder Zuverlässigkeit zu überstehen. Dies macht ihn zu einer wirtschaftlichen und nachhaltigen Lösung für wiederkehrende Test- und Entwicklungsprozesse.
Bietet der Adapter eine galvanische Trennung?
Der RE 966-01E Adapter selbst bietet keine intrinsische galvanische Trennung. Die elektrische Verbindung zwischen dem QFP64-Bauteil und den Ausgangspins des Adapters ist leitend. Falls eine galvanische Trennung für Ihre Anwendung erforderlich ist, muss diese durch zusätzliche Schaltungskomponenten oder Testaufbauten realisiert werden.
