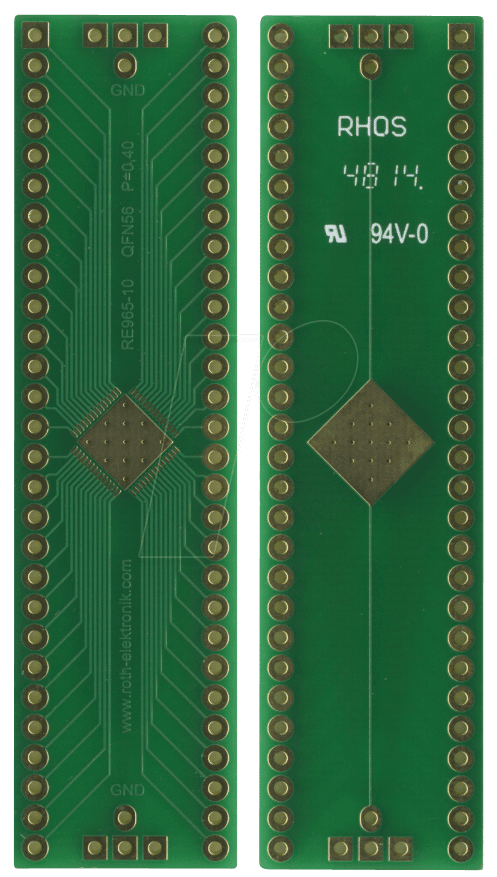

Präzision für anspruchsvolle Elektronikentwicklung: Der RE 965-10 Multiadapter QFN56
In der modernen Elektronikentwicklung, insbesondere bei der Arbeit mit hochintegrierten Schaltkreisen, ist die exakte Anbindung und Überprüfung entscheidend. Der RE 965-10 Multiadapter QFN56 mit einem Pinabstand von 0,40 mm und einem Rastermaß von 2,54 mm wurde entwickelt, um präzise und zuverlässige Verbindungen für QFN56-Gehäuse herzustellen. Entwickler, Ingenieure und Techniker, die auf eine fehlerfreie Signalübertragung und einfache Handhabung bei Prototyping und Testing angewiesen sind, finden in diesem Adapter die ideale Lösung für ihre komplexen Projekte.
Optimale Leistung und Zuverlässigkeit für Ihre QFN56-Bauteile
Der RE 965-10 Multiadapter QFN56 übertrifft Standardlösungen durch seine spezialisierte Konstruktion, die eine sichere und elektrisch stabile Verbindung für QFN56-Gehäuse mit einem Pinabstand von 0,40 mm gewährleistet. Dieses präzise Rastermaß, kombiniert mit einem standardmäßigen Rastermaß von 2,54 mm für die Ausgänge, minimiert das Risiko von Kurzschlüssen und Signalverlusten, die bei weniger spezialisierten Adaptern auftreten können. Die hohe Qualität der verwendeten Materialien und die sorgfältige Verarbeitung garantieren eine langanhaltende Performance, selbst unter anspruchsvollen Testbedingungen. Dies ermöglicht Ihnen, sich voll und ganz auf die Funktionalität Ihrer Schaltungen zu konzentrieren, anstatt sich mit Verbindungsproblemen auseinandersetzen zu müssen.
Technische Spezifikationen und herausragende Eigenschaften
Die herausragenden Eigenschaften des RE 965-10 Multiadapters QFN56 manifestieren sich in seiner durchdachten Konstruktion und der Auswahl hochwertiger Komponenten. Jedes Detail ist auf maximale Funktionalität und Benutzerfreundlichkeit ausgelegt.
- Präzises Anschlussraster: Mit einem Pinabstand von 0,40 mm ist der Adapter exakt auf die Anforderung von QFN56-Gehäusen abgestimmt und sorgt für eine passgenaue Aufnahme.
- Standard-Raster für Weiterverarbeitung: Das Rastermaß von 2,54 mm an den Ausgangsanschlüssen ermöglicht eine einfache und universelle Anbindung an Standard-Prototyping-Boards, Messgeräte oder Steckschienen.
- Robuste Konstruktion: Gefertigt aus widerstandsfähigen Materialien, bietet der Adapter eine hohe mechanische Stabilität und schützt die empfindlichen Kontakte des QFN-Bauteils.
- Optimierte Signalintegrität: Durch die sorgfältige Geometrie und Materialauswahl werden Signalreflexionen und parasitäre Kapazitäten minimiert, was für hochfrequente Anwendungen von entscheidender Bedeutung ist.
- Einfache Montage: Das Design ermöglicht eine unkomplizierte und sichere Montage des QFN56-Bauteils, ohne dass spezielles Werkzeug oder fortgeschrittene Lötkenntnisse erforderlich sind.
Qualitätsmerkmale des RE 965-10 Multiadapters QFN56
| Merkmal | Beschreibung |
|---|---|
| Gehäusetyp-Unterstützung | QFN56 |
| Pin-Pitch (QFN) | 0,40 mm |
| Rastermaß (Ausgänge) | 2,54 mm |
| Konstruktion | Hochwertiges Isolationsmaterial mit präzisionsgefertigten Kontakten |
| Kontaktoberfläche | Vergoldete Kontakte für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperatur | Entwickelt für typische Labor- und Entwicklungsumgebungen (-20°C bis +85°C) |
| Abmessungen | Kompaktes Design für einfache Integration in Testaufbauten |
| Anwendungsgebiete | Prototyping, Debugging, Testen von QFN56-bestückten Leiterplatten, Charakterisierung von Bauteilen |
Erweiterte Anwendungsbereiche und Integration
Der RE 965-10 Multiadapter QFN56 ist mehr als nur ein einfacher Konverter; er ist ein unverzichtbares Werkzeug für jeden, der mit QFN56-Bausteinen in der Elektronikentwicklung arbeitet. Seine primäre Funktion liegt in der Ermöglichung des Anschlusses dieser kompakten und anspruchsvollen Gehäuse an Standard-Testequipment und Entwicklungsboards. Dies ist besonders kritisch in Phasen, in denen Prototypen erstellt, Schaltungen debuggt oder die Leistungsfähigkeit einzelner Komponenten charakterisiert werden muss.
Die präzise Passform des Adapters auf das QFN56-Gehäuse stellt sicher, dass alle 56 Pins zuverlässig und ohne Kontaktverlust verbunden werden. Dies ist von fundamentaler Bedeutung, um aussagekräftige Messergebnisse zu erzielen und Fehlerquellen zu eliminieren. Die Ausgänge im Rastermaß von 2,54 mm bieten eine universelle Schnittstelle. Dies bedeutet, dass Sie den Adapter problemlos mit Standard-Breadboards, perforierten Platinen oder speziellen Testfassungen verbinden können. Die Verwendung von vergoldeten Kontakten an den Ausgängen minimiert Übergangswiderstände und schützt vor Oxidation, was zu einer konstanten und zuverlässigen Signalübertragung über lange Zeiträume hinweg führt.
Darüber hinaus ermöglicht das robuste Gehäuse des Adapters eine einfache Handhabung und schützt die empfindlichen Kontakte des QFN-Chips vor mechanischer Beschädigung während des Ein- und Ausbaus. Dies ist ein entscheidender Vorteil gegenüber direkten Lötverbindungen, die oft unwiderruflich sind und bei jedem Testaufbau ein neues Board erfordern würden. Die kompakten Abmessungen des RE 965-10 stellen sicher, dass er sich nahtlos in bestehende Testaufbauten integrieren lässt, ohne übermäßigen Platz einzunehmen.
Häufig gestellte Fragen (FAQ) zum RE 965-10 Multiadapter QFN56
Was genau ist ein QFN56-Gehäuse und welche Herausforderungen birgt es?
Ein QFN56-Gehäuse (Quad Flat No-leads) ist ein oberflächenmontierbares Bauteilgehäuse mit 56 Anschlusspins, das sich durch fehlende äußere Beinchen auszeichnet. Die Kontakte befinden sich an den Seiten des Gehäuses und sind oft sehr klein und dicht angeordnet. Dies macht die direkte Anbindung, das Testen und Prototyping ohne spezielle Adapter sehr schwierig und fehleranfällig, da präzise Lötverfahren und feine Werkzeuge erforderlich sind.
Welchen Vorteil bietet der Pinabstand von 0,40 mm?
Der Pinabstand von 0,40 mm ist spezifisch für viele QFN56-Bauteile. Eine exakte Anpassung an diesen feinen Pinabstand ist entscheidend, um eine sichere und elektrische Verbindung zu jedem einzelnen Pin herzustellen und Kurzschlüsse zwischen den dicht beieinander liegenden Kontakten zu vermeiden. Standardadapter mit größeren Pinabständen sind hierfür nicht geeignet.
Was bedeutet das Rastermaß von 2,54 mm an den Ausgängen?
Das Rastermaß von 2,54 mm (auch bekannt als 0,1 Zoll) ist ein weit verbreitetes Standardmaß in der Elektronikentwicklung. Es ermöglicht die einfache Anbindung des Adapters an Standard-Breadboards, Steckplatinen, Jumper-Kabel oder Messinstrumente, die ebenfalls auf diesem Rastermaß basieren. Dies vereinfacht den Aufbau von Testumgebungen erheblich.
Ist der RE 965-10 Multiadapter für hochfrequente Anwendungen geeignet?
Ja, der Adapter wurde unter Berücksichtigung der Signalintegrität entwickelt. Die präzise Geometrie, die Auswahl der Isoliermaterialien und die vergoldeten Kontakte tragen dazu bei, Signalreflexionen und parasitäre Kapazitäten zu minimieren. Dies macht ihn auch für Anwendungen mit höheren Frequenzen geeignet, wo eine reine Signalübertragung entscheidend ist.
Wie einfach lässt sich ein QFN56-Bauteil in den Adapter einsetzen?
Der Adapter ist so konzipiert, dass ein QFN56-Bauteil einfach und sicher in die vorgesehene Aufnahme eingesetzt werden kann. In der Regel ist kein Spezialwerkzeug erforderlich. Die präzise Passform gewährleistet, dass das Bauteil korrekt positioniert wird, bevor die elektrischen Verbindungen hergestellt werden.
Welche Art von Messgeräten kann ich mit diesem Adapter verbinden?
Sie können eine breite Palette von Messgeräten verbinden, die über Standard-Steckanschlüsse oder Stiftleisten im 2,54-mm-Raster verfügen. Dazu gehören Oszilloskope, Logikanalysatoren, Multimeter, programmierbare Stromversorgungen und Entwicklungstools, die für das Debugging und die Charakterisierung elektronischer Schaltungen verwendet werden.
Bietet der Adapter Schutz für das QFN56-Bauteil?
Der Adapter bietet physischen Schutz für das QFN56-Bauteil. Das Gehäuse des Adapters schützt die empfindlichen seitlichen Kontakte des QFN-Chips vor Beschädigungen während des Ein- und Ausbaus, was bei direkter Handhabung oder Lötung ein hohes Risiko darstellt.
