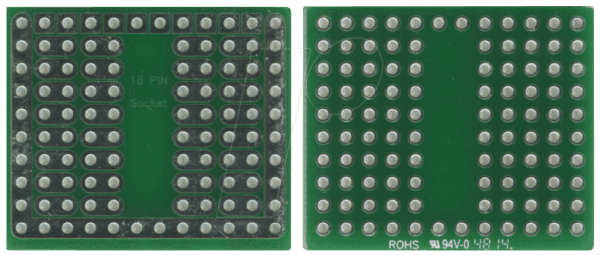

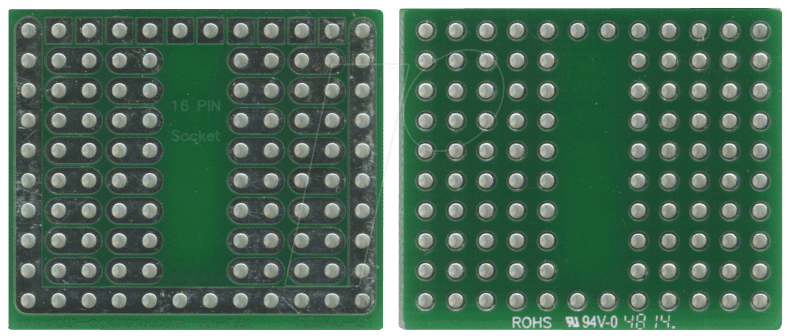

RE 943-S1 – Das Lötbare Breadboard: Maximale Flexibilität für Ihre Elektronikprojekte
Sie suchen nach einer robusten und gleichzeitig flexiblen Lösung für die Prototypenentwicklung und den Aufbau komplexer Schaltungen? Das RE 943-S1 lötbare Breadboard mit 16-Pin-Sockel bietet Ingenieuren, Hobbyisten und Bildungseinrichtungen die ideale Plattform, um elektronische Komponenten dauerhaft und zuverlässig zu verbinden. Schluss mit provisorischen Steckverbindungen, die bei jeder Bewegung verrutschen – dieses lötbare Breadboard ermöglicht eine stabile Integration Ihrer Schaltungen.
Überlegene Konnektivität und Langlebigkeit
Das RE 943-S1 ist die Antwort auf die Suche nach einer permanenten und fehlerresistenten Verbindungslösung. Im Gegensatz zu herkömmlichen Breadboards, die auf Kontaktdruck basieren und im Laufe der Zeit an Zuverlässigkeit verlieren können, ermöglicht dieses lötbare Pendant eine feste und mechanisch belastbare Verbindung Ihrer Bauteile. Der integrierte 16-Pin-Sockel ist präzise gefertigt, um eine optimale Passform für eine breite Palette von ICs und anderen Komponenten zu gewährleisten. Die Lötbarkeit bietet eine unübertroffene elektrische Leitfähigkeit und reduziert das Risiko von intermittierenden Verbindungen, was insbesondere bei vibrationsanfälligen oder professionellen Anwendungen von entscheidender Bedeutung ist.
Vielseitigkeit für Anspruchsvolle Anwendungen
Dieses lötbare Breadboard ist nicht nur ein einfacher Ersatz für ein Steckboard, sondern ein dediziertes Werkzeug für anspruchsvolle Projekte. Die 31,75 x 27,30 mm große Fläche bietet ausreichend Platz für die Platzierung und Verdrahtung von Komponenten, während der 16-Pin-Sockel als zentraler Knotenpunkt für integrierte Schaltungen dient. Ob Sie an komplexen Mikrocontroller-Projekten arbeiten, Schaltungen für IoT-Anwendungen entwickeln oder im Bildungsbereich praktische Löterfahrung vermitteln möchten – das RE 943-S1 ist eine Investition in die Qualität und Zuverlässigkeit Ihrer Arbeit.
Optimale Integration von Integrierten Schaltungen
Der 16-Pin-Sockel ist das Herzstück des RE 943-S1 und wurde speziell für die Aufnahme von Dual In-line Package (DIP) ICs konzipiert. Diese verbreitete Gehäuseform findet sich in einer Vielzahl von digitalen und analogen Bausteinen. Die präzise Ausrichtung der Pins im Sockel minimiert mechanische Belastungen beim Einstecken und Lötprozess. Die daraus resultierende feste Verbindung verhindert Wackelkontakte, die bei herkömmlichen Lösungen häufig auftreten können. Dies führt zu stabileren Messergebnissen und einer erhöhten Betriebssicherheit Ihrer Schaltungen.
Hauptvorteile des RE 943-S1 Lötbaren Breadboards
- Permanente Verbindungen: Bietet eine lötbare und somit äußerst stabile und dauerhafte Verbindungslösung.
- Hohe Leitfähigkeit: Lötverbindungen gewährleisten eine optimale elektrische Performance und minimieren Signalverluste.
- Mechanische Stabilität: Ideal für Projekte, die Vibrationen ausgesetzt sind oder mechanischer Beanspruchung standhalten müssen.
- Präziser 16-Pin-Sockel: Speziell entwickelt für die Aufnahme von DIP-ICs, optimiert für einfache Bestückung und Lötbarkeit.
- Kompakte Fläche: Mit 31,75 x 27,30 mm bietet es genügend Platz für die Verdrahtung, ohne überdimensioniert zu sein.
- Fehlerreduktion: Deutlich geringeres Risiko von Kontaktproblemen im Vergleich zu herkömmlichen Steckboards.
- Professionelle Anwendung: Geeignet für Prototypenbau, Testaufbauten und dauerhafte Schaltungslösungen in professionellen Umgebungen.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | RE 943-S1 Lötbares Bread Board |
| Anzahl Pins Sockel | 16 |
| Abmessungen (L x B) | 31,75 mm x 27,30 mm |
| Material der Leiterbahn | Kupfer (typisch für Löt-Breadboards für hohe Leitfähigkeit) |
| Material des Trägermaterials | Hochwertiger Isolierstoff (z.B. FR4 oder vergleichbar, für thermische und elektrische Stabilität) |
| Lötbarkeit | Ausgezeichnet, optimiert für bleihaltige und bleifreie Lote |
| Einsatzbereich | Prototypenentwicklung, Dauerhafte Schaltungsaufbauten, Lernprojekte, Messtechnik |
| Kompatibilität | Standard-DIP-ICs und andere Komponenten mit bedrahteten Anschlüssen |
Häufig gestellte Fragen zu RE 943-S1 – Lötbares Bread Board 16-Pin-Sockel 31,75 x 27,30 mm
Was unterscheidet ein lötbares Breadboard von einem herkömmlichen Steckboard?
Ein herkömmliches Steckboard nutzt federnde Kontakte, um Komponenten temporär zu verbinden. Diese Verbindungen können mit der Zeit und durch mechanische Belastung ermüden und zu Wackelkontakten führen. Ein lötbares Breadboard hingegen erlaubt das dauerhafte Verlöten von Bauteilen, was eine deutlich höhere Zuverlässigkeit, Stabilität und elektrische Leitfähigkeit gewährleistet. Es ist für permanente Schaltungen konzipiert, nicht für schnelle Prototypenänderungen.
Für welche Art von Projekten ist das RE 943-S1 besonders geeignet?
Das RE 943-S1 eignet sich hervorragend für Projekte, bei denen eine langfristige und stabile Schaltung unerlässlich ist. Dazu gehören anspruchsvolle Prototypen, die auch nach der Fertigstellung stabil bleiben sollen, Lernprojekte, bei denen die Löttechnik im Vordergrund steht, oder auch die Integration von ICs in Geräte, die Vibrationen ausgesetzt sind. Es ist eine ideale Wahl für Elektronik-Hobbyisten, Studenten und Ingenieure, die eine zuverlässige und dauerhafte Lösung suchen.
Welche Art von ICs können in den 16-Pin-Sockel gesteckt werden?
Der 16-Pin-Sockel ist speziell für integrierte Schaltungen im Dual In-line Package (DIP) ausgelegt. Diese Gehäuseform ist weit verbreitet und findet sich in vielen digitalen Logikchips, Mikrocontrollern, Operationsverstärkern und anderen analogen ICs, die zwei Reihen von Pins aufweisen. Die Pin-Anzahl von 16 ist für eine Vielzahl gängiger DIP-Gehäuse passend.
Wie wird das RE 943-S1 mit Strom versorgt oder mit anderen Schaltungsteilen verbunden?
Das RE 943-S1 dient als Montageplatte und Verbindungspunkt. Die Stromversorgung und die Verbindungen zu anderen Schaltungsteilen erfolgen durch das Verlöten von Drähten oder Komponenten an den dafür vorgesehenen Lötpunkten oder durch die direkte Verbindung von bedrahteten Bauteilen in die dafür vorgesehenen Kontaktbereiche. Der 16-Pin-Sockel nimmt die Pins des ICs auf und ermöglicht das anschließende Verlöten der Verbindungen.
Ist das Material des lötbaren Breadboards hitzebeständig?
Ja, lötbare Breadboards sind typischerweise aus hochwertigen, isolierenden Materialien wie FR4 gefertigt, die eine gute thermische Stabilität aufweisen. Diese Materialien sind darauf ausgelegt, den Temperaturen, die beim Lötvorgang auftreten, standzuhalten, ohne sich zu verformen oder ihre isolierenden Eigenschaften zu verlieren. Dies gewährleistet die Langlebigkeit und Zuverlässigkeit des Boards auch unter thermischer Belastung.
Kann ich das lötbare Breadboard mehrfach verwenden, wenn ich meine Schaltung ändere?
Aufgrund seiner lötbaren Natur ist das RE 943-S1 primär für dauerhafte Schaltungen gedacht. Während es theoretisch möglich ist, bestehende Lötverbindungen zu trennen und das Board neu zu bestücken, ist dies mit einem gewissen Aufwand verbunden und kann die Lötpads und das Board selbst beschädigen. Für häufige Änderungen und schnelle Prototyping-Zyklen sind herkömmliche Steckboards die geeignetere Wahl. Das lötbare Breadboard glänzt, wo eine permanente, robuste Verbindung erforderlich ist.
Welche Vorteile bietet die kompakte Größe von 31,75 x 27,30 mm?
Die kompakte Größe des RE 943-S1 ermöglicht eine platzsparende Integration in Gehäuse und Systeme. Sie ist groß genug, um einen 16-Pin-IC und die notwendigen Anschlüsse unterzubringen, aber klein genug, um auch in beengten Verhältnissen verwendet zu werden. Dies ist besonders vorteilhaft bei der Entwicklung von kompakten Geräten oder der Integration von Schaltungen in bestehende Applikationen, wo jeder Millimeter zählt.
