Hochpräzise Prototypenentwicklung mit dem RE 942-S3 Lötbaren Bread Board
Für Ingenieure, Hobbyisten und Entwickler, die zuverlässige und dauerhafte Schaltungsprototypen erstellen möchten, bietet das RE 942-S3 lötbare Bread Board eine überlegene Lösung gegenüber herkömmlichen Steckplatinen. Dieses speziell entwickelte lötbare Bread Board ermöglicht die feste Integration von Bauteilen, was zu robusteren und weniger fehleranfälligen Schaltungen führt, ideal für anspruchsvolle Projekte und langfristige Anwendungen.
Überlegene Stabilität und Konnektivität: Der Vorteil des Lötbaren Bread Boards
Herkömmliche Breadboards sind für ihre schnelle und flexible Prototypenentwicklung bekannt, jedoch können die gesteckten Verbindungen im Laufe der Zeit durch mechanische Belastung oder Oxidation an Zuverlässigkeit verlieren. Das RE 942-S3 lötbare Bread Board überwindet diese Einschränkung, indem es eine feste, lötbare Verbindung für jeden Pin des integrierten 14-Pin-Sockels bietet. Dies gewährleistet eine elektrische Stabilität, die für professionelle Anwendungen unerlässlich ist, und minimiert Signalrauschen und Kontaktwiderstände.
Optimale Leistung durch Robustheit und Präzision
Die Entscheidung für ein lötbares Bread Board wie das RE 942-S3 ist eine Investition in die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Projekte. Die feste Verbindung der Bauteile durch Löten schafft eine mechanisch widerstandsfähige Struktur, die ideal für Umgebungen ist, in denen Vibrationen oder häufiges Handling auftreten können. Dies macht das RE 942-S3 zur perfekten Wahl für industrielle Prototypen, Lernaufbauten für fortgeschrittene Elektronik oder für jeden, der Wert auf eine dauerhafte und störungsfreie Funktion seiner Schaltungen legt.
Technische Spezifikationen und Verarbeitung des RE 942-S3
Das RE 942-S3 zeichnet sich durch seine präzise gefertigten Komponenten und die sorgfältige Verarbeitung aus, die für seine herausragende Leistung sorgt. Der integrierte 14-Pin-Sockel ist für die Aufnahme gängiger integrierter Schaltungen konzipiert und bietet eine klare und definierte Kontaktfläche für jedes zu lötende Bein.
Materialien und Aufbau
Die Basis des lötbaren Bread Boards besteht aus einem hochwertigen FR-4 Material, einem Standard in der Leiterplattenfertigung, das für seine guten dielektrischen Eigenschaften und seine mechanische Festigkeit bekannt ist. Die Lötflächen sind sorgfältig aufbereitet, um eine optimale Benetzung durch Lötzinn zu gewährleisten und so starke, zuverlässige Lötstellen zu ermöglichen. Die Kupferbahnen sind ausreichend dimensioniert, um die typischen Ströme von Prototypenschaltungen problemlos zu führen.
Dimensionen und Pin-Konfiguration
Mit einer Grundfläche von 46,99 x 55,24 mm bietet das RE 942-S3 ausreichend Platz für die Integration des 14-Pin-Sockels sowie für zusätzliche Bauteile, die direkt auf die umliegenden Lötpunkte montiert werden können. Die 14 Pins sind so angeordnet, dass sie eine gängige DIP-Bauform (Dual In-line Package) aufnehmen können. Die Anordnung der Lötpunkte ermöglicht eine flexible Verdrahtung und die einfache Erweiterung der Schaltung.
Vorteile des RE 942-S3 im Überblick
- Dauerhafte Verbindungen: Lötbare Verbindungen sorgen für höchste Zuverlässigkeit und verhindern Kontaktprobleme im Vergleich zu steckbaren Lösungen.
- Mechanische Stabilität: Ideal für Projekte, die Vibrationen ausgesetzt sind oder häufig gehandhabt werden.
- Reduziertes Signalrauschen: Feste Verbindungen minimieren unerwünschte elektrische Interferenzen und sorgen für klare Signale.
- Optimierte Platznutzung: Die integrierte Sockel-Lochrasterkombination ermöglicht eine kompakte und übersichtliche Schaltungsgestaltung.
- Erweiterte Anwendungsmöglichkeiten: Geeignet für professionelle Prototypen, Dauerinstallationen und anspruchsvolle Lehrzwecke.
- Hohe Temperaturbeständigkeit: Das FR-4 Material und die Lötverbindungen sind für typische Löttemperaturen ausgelegt.
- Kosteneffizienz bei Langzeitprojekten: Die Langlebigkeit reduziert die Notwendigkeit von Reparaturen und Neuanfertigungen.

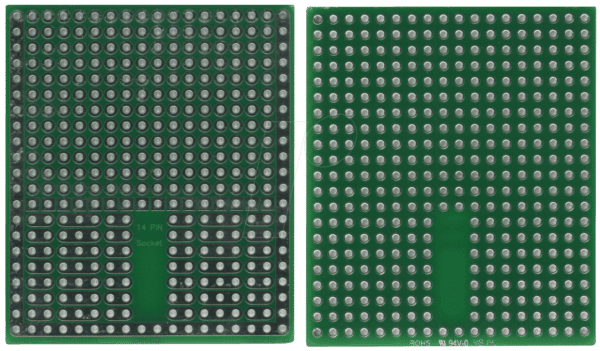

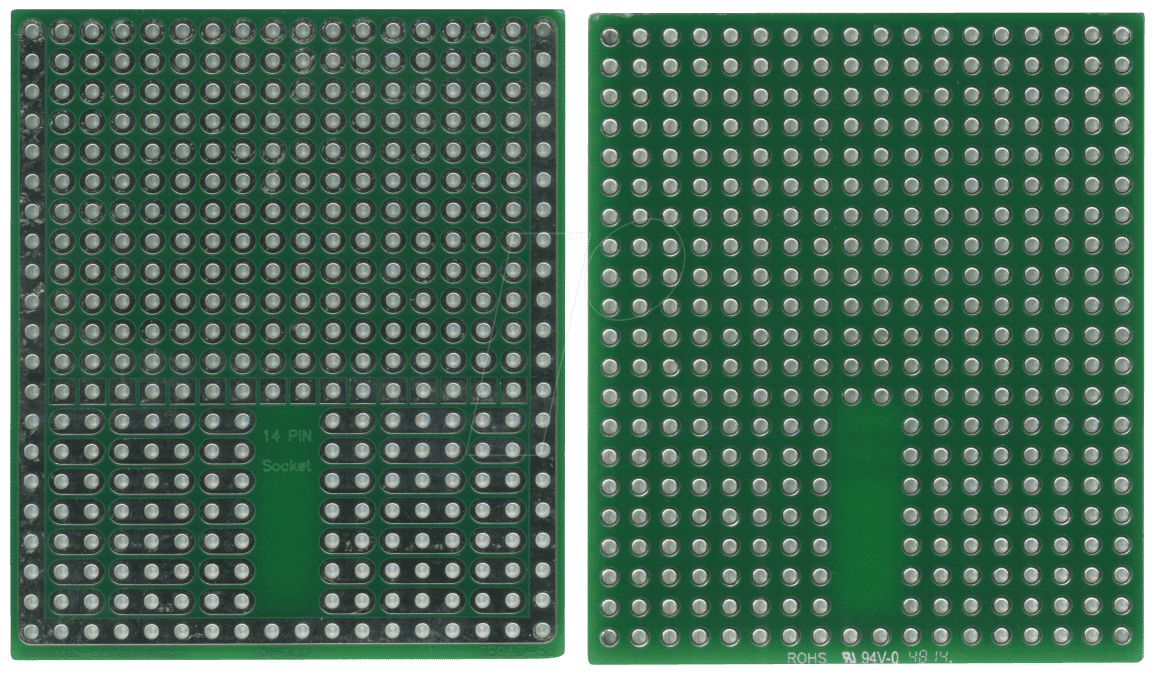

Produkteigenschaften: RE 942-S3 – Lötbares Bread Board 14-Pin-Sockel 46,99 x 55,24 mm
| Merkmal | Beschreibung |
|---|---|
| Produktname | RE 942-S3 – Lötbares Bread Board |
| Sockeltyp | 14-Pin Dual In-line Package (DIP) |
| Grundfläche | 46,99 mm x 55,24 mm |
| Platinenmaterial | FR-4 (Glasfaserverstärkter Epoxidharz) |
| Lötflächen | Hochwertige Kupferoberfläche für optimale Lötbarkeit und geringen Übergangswiderstand. |
| Lochrasterstruktur | Präzise Bohrungen zur Aufnahme von Bauteilen und zur flexiblen Verdrahtung. |
| Einsatzgebiete | Elektronik-Prototyping, Schaltungsentwicklung, Ausbildung, industrielle Anwendungen. |
| Mechanische Belastbarkeit | Ausgezeichnete Stabilität durch feste Lötverbindungen. |
Anwendungsbereiche: Von der Idee zur dauerhaften Realität
Das RE 942-S3 lötbare Bread Board ist ein unverzichtbares Werkzeug für eine Vielzahl von elektronischen Projekten. Seine Fähigkeit, feste und zuverlässige Verbindungen zu schaffen, macht es ideal für die Entwicklung von Schaltungen, die robust sein müssen. Ingenieure in der Automobilindustrie, der Medizintechnik oder der industriellen Steuerungstechnik können dieses Bread Board nutzen, um Prototypen zu erstellen, die den anspruchsvollen Umgebungsbedingungen standhalten. Für Maker und Hobbyisten, die ihre Projekte von der anfänglichen Testphase zu einer finalen, dauerhaften Implementierung überführen möchten, bietet das RE 942-S3 die notwendige Grundlage für eine professionelle Ausführung. Darüber hinaus eignet es sich hervorragend für Bildungseinrichtungen, um fortgeschrittene Konzepte der Schaltungstechnik auf eine Weise zu vermitteln, die die Bedeutung von permanenten und qualitativ hochwertigen Verbindungen unterstreicht.
FAQ – Häufig gestellte Fragen zu RE 942-S3 – Lötbares Bread Board 14-Pin-Sockel 46,99 x 55,24 mm
Was ist der Hauptvorteil eines lötbaren Bread Boards gegenüber einem herkömmlichen?
Der Hauptvorteil eines lötbaren Bread Boards liegt in der dauerhaften und stabilen Verbindung der Bauteile. Während herkömmliche Breadboards auf Steckkontakten basieren, die sich mit der Zeit lockern oder oxidieren können, ermöglicht das Löten auf dem RE 942-S3 eine mechanisch feste und elektrisch zuverlässige Integration, die für Langzeitanwendungen unerlässlich ist.
Ist das RE 942-S3 für Anfänger geeignet?
Das RE 942-S3 ist primär für Anwender konzipiert, die bereits Erfahrung im Löten haben und eine höhere Zuverlässigkeit für ihre Schaltungsprojekte benötigen. Für absolute Anfänger im Bereich Elektronik könnten zunächst herkömmliche Breadboards einfacher zu handhaben sein, bevor sie zu den Vorteilen des Lötens übergehen.
Welche Art von Bauteilen kann ich auf dem RE 942-S3 anbringen?
Das RE 942-S3 ist mit einem 14-Pin-Sockel ausgestattet, der speziell für integrierte Schaltungen im DIP-Gehäuse (Dual In-line Package) ausgelegt ist. Darüber hinaus bietet die umliegende Lochrasterstruktur Platz für eine Vielzahl weiterer diskreter Bauteile wie Widerstände, Kondensatoren, Transistoren und Dioden, die direkt angelötet werden können.
Wie unterscheidet sich die Lötbarkeit des RE 942-S3 von anderen lötbaren Boards?
Das RE 942-S3 ist aus hochwertigem FR-4 Material gefertigt und verfügt über speziell aufbereitete Kupferbahnen, die für eine ausgezeichnete Lötbarkeit optimiert sind. Dies gewährleistet eine gute Benetzung mit Lötzinn, was zu starken und zuverlässigen Lötverbindungen führt, selbst bei wiederholtem Löten.
Ist die Größe des RE 942-S3 ausreichend für komplexere Schaltungen?
Mit einer Fläche von 46,99 x 55,24 mm bietet das RE 942-S3 eine gute Grundlage für die Integration des 14-Pin-Sockels und die Verdrahtung weiterer Komponenten. Für sehr komplexe Projekte, die eine größere Anzahl von Bauteilen erfordern, kann es sinnvoll sein, mehrere RE 942-S3 Boards zu verbinden oder größere lötbare Breadboards zu verwenden.
Welche Art von Lötwerkzeugen und -materialien werden empfohlen?
Für die Arbeit mit dem RE 942-S3 empfehlen wir die Verwendung einer feinen Lötspitze, bleifreies oder bleihaltiges Lötzinn mit Flussmittel und eine gute Lötstation mit einstellbarer Temperatur. Eine ruhige Hand und eine gute Beleuchtung sind ebenfalls essenziell für präzise Lötverbindungen.
Ist das RE 942-S3 für den Einsatz in rauen Umgebungen geeignet?
Ja, die feste Lötverbindung und das robuste FR-4 Material machen das RE 942-S3 zu einer ausgezeichneten Wahl für Anwendungen, die Vibrationen, Temperaturschwankungen oder mechanischer Belastung ausgesetzt sind. Dies verleiht Ihren Prototypen eine deutlich erhöhte Widerstandsfähigkeit im Vergleich zu Steckplatinen.
