Perfektionieren Sie Ihre Elektronik-Entwicklung mit dem RE 938-05 Adapter

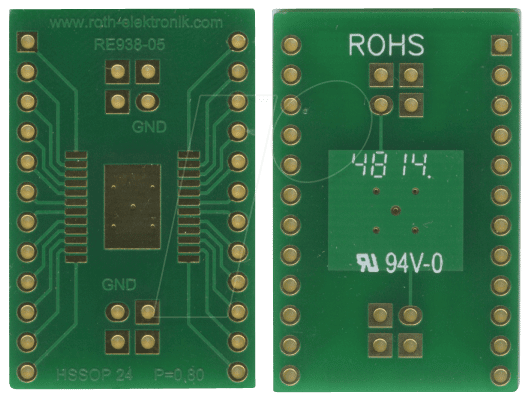

Der RE 938-05 Adapter mit HSSOP24-Gehäuse und einem Pin-Pitch von 0,80 mm bzw. einem Rastermaß von 2,54 mm ist die essenzielle Brücke zwischen hochintegrierten Schaltkreisen und Ihrer Entwicklungsplatine. Er richtet sich an erfahrene Elektronikentwickler, Prototypenbauer und Ingenieure, die präzise und zuverlässige Verbindungen für SMD-Bauteile mit engen Pin-Abständen benötigen. Dieses Präzisionswerkzeug eliminiert die Komplexität des direkten Lötens auf winzigen Pads und ermöglicht eine sichere und effiziente Integration von Bausteinen wie Mikrocontrollern oder Sensorchips in Ihre Schaltungen.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Der RE 938-05 Adapter ist die überlegene Wahl gegenüber improvisierten Lötmethoden oder weniger spezialisierten Adapterlösungen. Seine Kernkompetenz liegt in der exakten Anpassung an das HSSOP24-Gehäuse, welches durch seine geringe Bauhöhe und die dichte Pin-Bestückung besondere Herausforderungen bei der Handhabung und Bestückung stellt. Mit einem Pin-Pitch von exakt 0,80 mm garantiert dieser Adapter eine spielfreie und elektrisch sichere Verbindung, die Ausfälle durch fehlerhafte Lötstellen oder Kurzschlüsse minimiert. Das Rastermaß von 2,54 mm ermöglicht zudem eine nahtlose Integration in Standard-Breadboards und Prototyping-Systeme, was den Entwicklungsprozess erheblich beschleunigt und vereinfacht.
Hochwertige Materialien für Langlebigkeit und Performance
Die Auswahl der Materialien ist entscheidend für die Leistungsfähigkeit und Lebensdauer von elektronischen Komponenten. Der RE 938-05 Adapter ist aus einer robusten und isolierenden Leiterplattenplatine gefertigt, die für hohe Temperaturen und mechanische Belastungen ausgelegt ist. Die Kontaktpins sind aus einer hochwertigen Legierung gefertigt, die eine ausgezeichnete elektrische Leitfähigkeit gewährleistet und Korrosion widersteht. Dies sorgt für eine stabile und zuverlässige Signalübertragung über die gesamte Lebensdauer des Adapters, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen im Detail
Dieses Präzisionswerkzeug wurde entwickelt, um den Anforderungen moderner Elektronikentwicklung gerecht zu werden. Die exakten Spezifikationen des RE 938-05 Adapters stellen sicher, dass er sich nahtlos in Ihre bestehenden Entwicklungsworkflows integrieren lässt.
| Merkmal | Spezifikation |
|---|---|
| Gehäusetyp des zu adaptierenden ICs | HSSOP24 (Thin Shrink Small Outline Package) |
| Pin-Pitch des ICs | 0,80 mm |
| Rastermaß der Anschlusskontakte | 2,54 mm (Standard-Rastermaß) |
| Anzahl der Pins | 24 |
| Leiterplattensubstrat | Hochwertiges FR-4 Material für ausgezeichnete Isolation und Stabilität |
| Anschlusskontakte | Vergoldete oder verzinnte Kupferlegierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch für Komponenten dieser Art) |
| Anwendung | Prototyping, Debugging und Integration von HSSOP24 ICs in Entwicklungsboards und Testaufbauten |
Vorteile des RE 938-05 Adapters für Ihre Projekte
Die Implementierung des RE 938-05 Adapters in Ihren Entwicklungsprozess bietet eine Reihe von entscheidenden Vorteilen, die sich direkt auf Effizienz und Projekterfolg auswirken.
- Vereinfachte Handhabung: Ermöglicht das einfache Aufstecken und Abnehmen von HSSOP24-Bauteilen, anstatt mühsames und fehleranfälliges Direktlöten.
- Reduzierte Fehlerrate: Präzise gefertigte Kontakte minimieren das Risiko von Kurzschlüssen und kalten Lötstellen, was die Zuverlässigkeit Ihrer Prototypen erhöht.
- Hohe Kompatibilität: Das Standard-Rastermaß von 2,54 mm sorgt für einfache Integration in Standard-Breadboards, Steckplatinen und Jumper-Kabel.
- Schutz empfindlicher Bauteile: Verhindert Überhitzung und Beschädigung der empfindlichen IC-Pins während des Lötprozesses.
- Wiederverwendbarkeit: Ermöglicht das einfache Austauschen von ICs, was ideal für schnelle Iterationen und Fehleranalysen ist.
- Verbesserte Signalintegrität: Hochwertige Kontaktmaterialien und eine optimierte Leiterplattenführung tragen zur Aufrechterhaltung der Signalqualität bei.
Anwendungsgebiete und Integration
Der RE 938-05 Adapter findet breite Anwendung in Bereichen, in denen präzise und zuverlässige Verbindungen zu SMD-Bauteilen mit engem Pin-Abstand unerlässlich sind. Dies umfasst insbesondere:
- Mikrocontroller-Entwicklung: Integration von leistungsstarken Mikrocontrollern in HSSOP24-Gehäusen für Embedded-Systeme, IoT-Anwendungen und Steuerungsaufgaben.
- Sensorik-Integration: Anschluss von hochauflösenden Sensoren, die oft in kompakten SMD-Gehäusen geliefert werden, an Ihre Mess- und Auswerteelektronik.
- Test- und Debugging-Aufbauten: Ermöglicht das einfache Anschließen und Austauschen von ICs während des Testens von Schaltungen und der Fehlerdiagnose.
- Forschung und Entwicklung: Ideal für Universitäten, Forschungseinrichtungen und industrielle F&E-Abteilungen, die mit neuen Schaltungsdesigns experimentieren.
- Kleine Serien und Prototypen: Auch für die Herstellung von Kleinserien oder finalen Prototypen, bei denen eine sichere und wartbare Verbindung gefragt ist.
Die Integration gestaltet sich denkbar einfach: Der HSSOP24-IC wird auf den Adapter platziert und anschließend auf einer Zielplatine oder in einem Breadboard fixiert. Die Kontakte des Adapters sind so dimensioniert, dass sie eine sichere mechanische und elektrische Verbindung gewährleisten. Dies vereinfacht den gesamten Prozess von der initialen Bestückung bis zur finalen Inbetriebnahme Ihrer elektronischen Systeme erheblich.
FAQ – Häufig gestellte Fragen zu RE 938-05 – Adapter HSSOP24 P=0,80 mm RM 2,54 mm
Was ist der Hauptvorteil der Verwendung des RE 938-05 Adapters im Vergleich zum Direktlöten?
Der Hauptvorteil liegt in der signifikanten Reduzierung des Risikos von Lötfehlern, wie Kurzschlüssen oder kalten Lötstellen. Der Adapter bietet eine präzise und reproduzierbare Verbindung, die das aufwändige und fehleranfällige Direktlöten von winzigen Pins überflüssig macht, was die Zuverlässigkeit von Prototypen und Entwicklungsboards deutlich erhöht.
Ist der RE 938-05 Adapter mit allen HSSOP24-ICs kompatibel?
Ja, solange der IC ein HSSOP24-Gehäuse mit einem Pin-Pitch von 0,80 mm aufweist, ist dieser Adapter universell kompatibel. Die externe Pin-Anordnung des Adapters mit dem Rastermaß von 2,54 mm ist standardisiert und für die Aufnahme in gängige Prototyping-Umgebungen ausgelegt.
Welche Materialien werden für die Kontaktpins des Adapters verwendet?
Die Kontaktpins sind typischerweise aus einer hochwertigen Kupferlegierung gefertigt und mit einer Beschichtung aus Gold oder Zinn versehen. Diese Materialien gewährleisten eine exzellente elektrische Leitfähigkeit, verhindern Korrosion und sorgen für eine langlebige und stabile Verbindung über viele Einsteck- und Aussteckzyklen.
Kann der Adapter für Hochfrequenzanwendungen verwendet werden?
Die Qualität der Leiterplatte und der Kontakte des RE 938-05 Adapters sind auf eine gute Signalintegrität ausgelegt. Für sehr kritische Hochfrequenzanwendungen, bei denen parasitäre Kapazitäten und Induktivitäten exakt kontrolliert werden müssen, sind spezialisierte Lösungen erforderlich. Für die meisten Standard-Entwicklungs- und Prototyping-Zwecke, auch im MHz-Bereich, bietet der Adapter jedoch eine solide Grundlage.
Ist der Adapter für den Einsatz in Produktionslinien geeignet?
Der RE 938-05 Adapter ist primär für Prototyping, Debugging und die Entwicklung konzipiert. Während er für Kleinserien und den Aufbau von Testaufbauten sehr gut geeignet ist, sind für vollautomatische Produktionslinien in der Regel spezielle Bestückungswerkzeuge und Lötverfahren mit angepassten Jig-Systemen üblich. Die Einfachheit der manuellen Integration macht ihn jedoch zu einer attraktiven Option für die frühe Phase des Produktlebenszyklus.
Wie wird der IC am Adapter befestigt?
Der HSSOP24-IC wird vorsichtig auf die entsprechenden Kontakte des Adapters gesteckt. Die präzise Passform des Adapters zum IC-Gehäuse sorgt für einen festen Sitz. Für zusätzliche mechanische Sicherheit, insbesondere bei häufigem Handling, können kleine Mengen Klebstoff oder spezielle Fixierpads verwendet werden, dies ist jedoch in den meisten Fällen nicht zwingend notwendig.
Welche Vorteile bietet das Rastermaß von 2,54 mm für die Nutzung?
Das Rastermaß von 2,54 mm (auch 0,1 Zoll genannt) ist ein internationaler Standard für Steckverbindungen und Lochrasterplatinen. Dies ermöglicht die einfache und sichere Verbindung des Adapters mit gängigen Breadboards, Steckplatinen, Jumper-Kabeln und Testfassungen, was den Aufbau von Schaltungen und Testaufbauten erheblich vereinfacht und beschleunigt.
