Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte

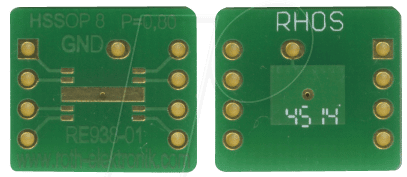

Der RE 938-01 – Adapter HSSOP8 P=0,80 mm RM 2,54 mm wurde entwickelt, um die Herausforderungen bei der Integration von Komponenten mit HSSOP8-Gehäusen in Standard-Leiterplatten oder Testaufbauten zu meistern. Er richtet sich an Elektronikentwickler, Techniker in der Reparatur und Wartung, sowie Hobbyisten, die eine zuverlässige und präzise Schnittstelle für diese spezifischen Bauteile benötigen, um fehlerfreie Verbindungen und eine einfache Handhabung zu gewährleisten.
Optimale Kompatibilität und Signalintegrität
Herkömmliche Adapterlösungen bieten oft nur eine grobe Passform oder beeinträchtigen die Signalqualität durch unzureichende Kontaktierung. Der RE 938-01 zeichnet sich durch seine exakt definierte Pinbelegung und den Rastermaß von 0,80 mm (Pitch) und 2,54 mm (Row Spacing) aus, was eine optimale elektrische Verbindung sicherstellt. Dies minimiert Übergangswiderstände und Signalreflexionen, kritische Faktoren für die Integrität schneller Datensignale.
Hochwertige Materialien und präzise Fertigung
Die Qualität der Verbindung hängt maßgeblich von den verwendeten Materialien und der Fertigungspräzision ab. Der RE 938-01 Adapter nutzt speziell ausgewählte Materialien, um Langlebigkeit und Zuverlässigkeit zu gewährleisten:
- Kontaktmaterial: Hochwertige, korrosionsbeständige Legierungen mit einer robusten Oberflächenveredelung (z.B. Vergoldung oder Zinn-Nickel-Legierung) für ausgezeichnete Leitfähigkeit und Beständigkeit gegenüber Umwelteinflüssen. Dies sichert eine stabile Verbindung über viele Einsteckzyklen hinweg und verhindert Oxidation, die zu erhöhtem Übergangswiderstand führen könnte.
- Gehäusematerial: Ein thermisch stabiles und elektrisch isolierendes Hochleistungskunststoffmaterial (z.B. PBT oder LCP), das mechanischer Beanspruchung standhält und gleichzeitig die Pins sicher voneinander trennt. Dies schützt die empfindlichen Bauteile vor Kurzschlüssen und Beschädigungen.
- Fertigungstoleranzen: Die Präzisionsfertigung nach engsten Toleranzen (im Mikrometerbereich) garantiert, dass die Anschlusspins des HSSOP8-Bauteils exakt und mit gleichmäßigem Anpressdruck in die Sockel des Adapters eingeführt werden. Dies ist essentiell für die Vermeidung von Wackelkontakten und intermittierenden Fehlern.
Anwendungsbereiche und Einsatzmöglichkeiten
Der RE 938-01 Adapter eröffnet vielfältige Einsatzmöglichkeiten in professionellen und experimentellen Umgebungen:
- Prototyping und Entwicklung: Ermöglicht das einfache Anstecken von HSSOP8-ICs auf Prototypenplatinen oder Breadboards, ohne dass komplexe Lötverfahren notwendig sind. Dies beschleunigt den Entwicklungsprozess erheblich und erlaubt schnelle Iterationen.
- Debugging und Testen: Ideal für das Debugging von Schaltungen, bei denen ein HSSOP8-Bauteil diagnostiziert oder analysiert werden muss. Der Adapter erlaubt den einfachen Zugang zu den Signalleitungen für Messtechnik wie Oszilloskope oder Logikanalysatoren.
- Reparatur und Wartung: Erleichtert den Austausch defekter HSSOP8-Komponenten, indem er eine sichere und präzise Verbindung zu Ersatzbauteilen herstellt, auch auf komplexen Bestückungsplatinen.
- Reverse Engineering: Unterstützt die Analyse von Schaltungen, bei denen Bauteile ohne direkte Lötbarkeit direkt auf eine Testplatine oder ein Entwicklungsboard gebracht werden müssen.
- Embedded Systems: Bietet eine flexible Lösung für die Integration von HSSOP8-Mikrocontrollern oder spezialisierten ICs in Embedded-Systeme, bei denen eine modulare Bauweise bevorzugt wird.
Technische Spezifikationen im Detail
Der RE 938-01 Adapter wurde für maximale Funktionalität und Zuverlässigkeit konzipiert. Die präzisen Abmessungen und die durchdachte Konstruktion adressieren spezifische Herausforderungen bei der Handhabung von Bauteilen im HSSOP8-Gehäuse.
| Merkmal | Spezifikation |
|---|---|
| Bauteilgehäuse-Typ | HSSOP8 (Thin Shrink Small Outline Package) |
| Pin-Pitch (Abstand zwischen den Pins eines Pins) | 0,80 mm |
| Reihen-Spacing (Abstand zwischen den beiden Reihen von Pins) | 2,54 mm (Standard-DIP-Raster) |
| Anzahl der Pins | 8 |
| Kompatibilität | Direkte Aufnahme von HSSOP8-Bauteilen; Ausgabe auf Standard-Leiterplatten-Raster (z.B. 2,54 mm) oder für Prüf- und Messzwecke |
| Material der Kontakte | Korrosionsbeständige Legierung mit veredelter Oberfläche (z.B. Vergoldung oder Zinn-Nickel) für optimale Leitfähigkeit und Langzeitstabilität. |
| Gehäusematerial | Hochleistungsthermoplast mit hoher mechanischer Festigkeit und elektrischer Isolationseigenschaft. |
| Betriebstemperaturbereich | Geeignet für Standard-Elektronik-Betriebstemperaturen (typischerweise -40°C bis +125°C, abhängig vom verwendeten Kunststoff) |
Vorteile der HSSOP8-Adapterlösung
Die Verwendung des RE 938-01 Adapters bietet gegenüber direkter Lötung oder weniger präzisen Lösungen klare Vorteile:
- Vereinfachte Handhabung: Beseitigt die Notwendigkeit von mikro-Löttechniken für kleine Pin-Abstände, was die Fehlerquote reduziert.
- Verbesserte Signalintegrität: Das definierte Anschlussraster und die hochwertigen Kontakte minimieren Signalverluste und -verzerrungen.
- Schutz des Bauteils: Verhindert thermische oder mechanische Beschädigung des HSSOP8-Bauteils während des Anbringens oder Entfernens.
- Maximale Flexibilität: Ermöglicht den Einsatz von HSSOP8-Bauteilen auf verschiedensten Test- und Entwicklungsplattformen.
- Wiederverwendbarkeit: Sorgt dafür, dass sowohl der Adapter als auch das angeschlossene IC mehrmals ohne Qualitätseinbußen verwendet werden können.
- Fehlerreduktion: Durch die präzise Führung und Kontaktierung werden Lötfehler und Kurzschlüsse zwischen den eng beieinander liegenden Pins effektiv vermieden.
Spezifische Designmerkmale für professionelle Anwendungen
Der RE 938-01 Adapter ist mehr als nur ein Verbindungsstück; er ist ein Präzisionswerkzeug, das speziell für die Anforderungen moderner Elektronikentwicklung optimiert wurde. Die durchdachte Konstruktion berücksichtigt auch Aspekte wie:
- Robuste Pin-Führung: Die Sockelöffnungen sind so dimensioniert, dass sie die Pins des HSSOP8-ICs präzise führen und vor Beschädigung schützen, während sie gleichzeitig einen festen Sitz gewährleisten.
- Klare Pin-Identifikation: Oftmals verfügen solche Adapter über Markierungen oder eine spezifische Anordnung, die eine eindeutige Zuordnung der Pins zum HSSOP8-Bauteil ermöglicht und Verwechslungen vorbeugt.
- Formfaktor-Kompatibilität: Der Adapter konvertiert das kompakte HSSOP8-Gehäuse in ein Standardformat, das leichter auf Testplatinen oder durch Lötpunkte auf Standard-Leiterplatten geführt werden kann. Der 2,54 mm Reihen-Spacing ist hierbei ein Schlüsselmerkmal, das die Integration in bestehende Testaufbauten erleichtert.
- Haltbarkeit und Zuverlässigkeit: Materialien und Konstruktion sind auf eine lange Lebensdauer und wiederholte Anwendung in anspruchsvollen Umgebungen ausgelegt. Dies ist entscheidend für den Einsatz in industriellen Testsystemen oder bei der Wartung von Anlagen.
Häufig gestellte Fragen zu RE 938-01 – Adapter HSSOP8 P=0,80 mm RM 2,54 mm
Was genau bedeutet HSSOP8 und welche Bedeutung hat der Pin-Pitch von 0,80 mm?
HSSOP8 steht für Thin Shrink Small Outline Package mit 8 Pins. Es handelt sich um eine sehr kompakte Bauform von integrierten Schaltungen. Der Pin-Pitch von 0,80 mm beschreibt den Abstand zwischen den Mittelpunkten benachbarter Pins. Dieser geringe Abstand erfordert präzise Adapterlösungen, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Warum ist der Adapter mit RM 2,54 mm (Row Spacing) wichtig?
Das RM 2,54 mm, auch bekannt als 100 Mil Raster, ist ein Standardabstand, der in der Elektronik weit verbreitet ist, z.B. bei vielen DIP-Gehäusen (Dual In-line Package) oder auf Breadboards. Der RE 938-01 Adapter wandelt den engen 0,80 mm Pin-Pitch des HSSOP8-Gehäuses in diesen breiteren, leichter handhabbaren Standard um, was die Integration in bestehende Schaltkreise und Testaufbauten erheblich vereinfacht.
Für welche Art von Bauteilen ist dieser Adapter konzipiert?
Der Adapter ist speziell für die Verbindung von integrierten Schaltungen (ICs) konzipiert, die im HSSOP8-Gehäuse untergebracht sind. Dazu gehören verschiedene Arten von Mikrocontrollern, Logikchips, Sensor-ICs oder spezialisierte Anwendungs-ICs, die diese spezifische Gehäuseform verwenden.
Kann ich den Adapter auch für andere Gehäuseformen als HSSOP8 verwenden?
Nein, dieser Adapter ist präzise auf die Abmessungen und den Pin-Pitch von HSSOP8-Gehäusen abgestimmt. Die Verwendung mit anderen Gehäuseformen kann zu fehlerhaften Verbindungen, Beschädigungen des Adapters oder des Bauteils führen.
Welche Vorteile bietet die Verwendung eines Adapters im Vergleich zum direkten Löten?
Das direkte Löten von HSSOP8-Bauteilen erfordert sehr feine Löttechniken und ist fehleranfällig. Der Adapter vereinfacht den Prozess erheblich, schützt das Bauteil vor thermischer Belastung und mechanischer Beschädigung, minimiert das Risiko von Kurzschlüssen zwischen den Pins und ermöglicht eine einfache Wiederverwendbarkeit und Austauschbarkeit des Bauteils.
Bietet der Adapter eine galvanische Trennung?
Nein, der RE 938-01 Adapter dient primär der mechanischen und elektrischen Verbindung. Eine galvanische Trennung wird durch diesen Adaptertyp nicht bereitgestellt. Dies ist eine reine Schnittstellenanpassung.
Wie gewährleistet der Adapter eine gute elektrische Verbindung?
Die hohe Qualität der Kontaktmaterialien, die präzise Fertigung des Adapters und die Einhaltung der Spezifikationen des HSSOP8-Gehäuses stellen sicher, dass jeder Pin des Bauteils mit dem entsprechenden Anschluss des Adapters in festem und leitfähigem Kontakt steht. Dies minimiert Übergangswiderstände und Signalverluste.
