Präzise Bauteil-Anbindung für anspruchsvolle Entwicklungs- und Fertigungsprozesse

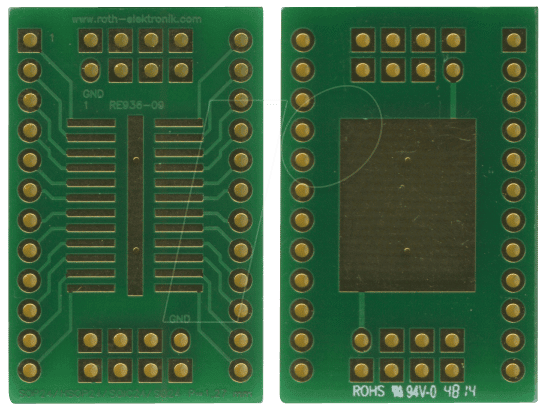

Der RE 936-09 – Multiadapter SOP24, HSOP24, SOIC24, SO24 P=1,27 ist die essenzielle Lösung für Elektronikentwickler, Labore und Produktionsstätten, die eine zuverlässige und verlustfreie Verbindung von Bauteilen in den Gehäuseformen SOP24, HSOP24 und SOIC24 mit einem Pin-Pitch von 1,27 mm benötigen. Er überbrückt die Lücke zwischen Standard-Testfassungen und hochspezialisierten Anforderungen an präzise Bauteil-Anbindung, insbesondere wenn es um den direkten Zugriff auf diese spezifischen Oberflächenmontage-Gehäuse geht.
Überragende Konnektivität und Zuverlässigkeit
Im Vergleich zu improvisierten Lötverbindungen oder universellen Adapterlösungen, die oft Kompromisse bei der Signalintegrität und der Handhabung bedeuten, setzt der RE 936-09 neue Maßstäbe. Seine durchdachte Konstruktion minimiert Übergangswiderstände und Signalreflexionen, was für die Integrität von Messungen und die Fehlerfreiheit von automatisierten Testprozessen unerlässlich ist. Die dedizierte Unterstützung für die gängigsten 24-Pin-Gehäuseformate mit einem präzisen Pin-Pitch von 1,27 mm macht ihn zur überlegenen Wahl für alle, die auf Effizienz, Genauigkeit und Langlebigkeit Wert legen.
Technische Spezifikationen und Materialqualität
Die Grundlage für die herausragende Leistung des RE 936-09 bildet die sorgfältige Auswahl hochwertiger Materialien und eine präzise Fertigung. Die Leiterplatte selbst besteht aus einem robusten FR-4-Substrat, das für seine exzellenten dielektrischen Eigenschaften und mechanische Stabilität bekannt ist. Die Kontaktflächen sind mit einer Goldbeschichtung versehen, um Korrosion zu verhindern und eine optimale elektrische Leitfähigkeit über einen langen Zeitraum zu gewährleisten. Diese Beschichtung ist besonders widerstandsfähig gegenüber Umwelteinflüssen und mechanischer Beanspruchung.
Optimiert für verschiedenste Anwendungsszenarien
- Präzise Bauteil-Adapterung: Ermöglicht den sicheren und exakten Anschluss von SOP24, HSOP24 und SOIC24 Gehäusen mit einem Pin-Pitch von 1,27 mm.
- Signalintegrität: Durch geringe Übergangswiderstände und optimierte Leiterbahnführung werden Signalverluste und Störungen minimiert, essentiell für präzise Messungen und Tests.
- Einfache Handhabung: Intuitives Design und klare Beschriftung erlauben eine schnelle und unkomplizierte Bestückung.
- Hohe Lebensdauer: Robuste Konstruktion und widerstandsfähige Oberflächen garantieren eine langfristige Einsatzbereitschaft auch unter anspruchsvollen Bedingungen.
- Vielseitige Einsatzmöglichkeiten: Ideal für Entwicklungslabore, automatisiertes Testen, Qualitätskontrolle und die Reparatur von Elektronik.
- Direkter Zugriff: Bietet eine direkte Verbindungsmöglichkeit ohne zusätzliche, komplexe Schnittstellen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Kompatible Gehäuseformen | SOP24, HSOP24, SOIC24, SO24 |
| Pin-Pitch | 1,27 mm |
| Sockelmaterial | Hochwertiges FR-4 Leiterplattensubstrat |
| Kontaktbeschichtung | Robuste Goldbeschichtung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Maximaler Stromfluss | Spezifiziert für typische Anwendungsszenarien im Test- und Entwicklungsbereich (Detailwerte auf Anfrage) |
| Betriebstemperaturbereich | Standard-Industrietemperaturbereich (-25°C bis +85°C) für zuverlässigen Betrieb |
| Anschlussmöglichkeiten | Standard-Lötpad-Anschluss für Testpunkte oder externe Verbindungen |
| Abmessungen | Kompakte Bauform zur einfachen Integration in Testaufbauten und Arbeitsplätze |
Einsatzbereiche und Anwendungsfälle
Der RE 936-09 Multiadapter ist ein unverzichtbares Werkzeug in der modernen Elektronikentwicklung und -fertigung. Seine primäre Funktion besteht darin, die Anbindung von Oberflächenmontage-Bauteilen (SMD) mit den genannten Gehäuseformen an Testgeräte, Messinstrumente oder Entwicklungsboards zu vereinfachen und zu optimieren. In Entwicklungslaboren ermöglicht er Ingenieuren, Prototypen schnell und effizient zu bestücken, zu testen und zu debuggen. Dies reduziert die Entwicklungszeit und erhöht die Produktivität. Besonders in der Qualitätskontrolle und der automatisierten Testdurchführung spielt der Adapter eine entscheidende Rolle. Er gewährleistet konsistente Verbindungen, was für die Zuverlässigkeit der Testergebnisse unerlässlich ist. Bei der Reparatur von elektronischen Geräten, wo oft einzelne Bauteile ausgetauscht werden müssen, bietet der RE 936-09 eine präzise und sichere Möglichkeit, die Funktionalität wiederherzustellen, ohne das gesamte Board zu beschädigen.
Die spezifische Unterstützung für einen Pin-Pitch von 1,27 mm ist kritisch, da dieser Abstand bei vielen modernen ICs in den genannten Gehäusefamilien Standard ist. Gängige Adapter, die nur breitere Pin-Abstände unterstützen, sind hier nicht anwendbar. Der RE 936-09 schließt diese Lücke und bietet eine direkte, dedizierte Lösung. Die Goldbeschichtung der Kontakte ist dabei nicht nur ein Qualitätsmerkmal, sondern eine technische Notwendigkeit, um langfristig niedrige Übergangswiderstände und eine hohe Beständigkeit gegen Oxidation zu gewährleisten. Dies ist besonders wichtig, wenn der Adapter über längere Zeiträume im Einsatz ist oder in Umgebungen mit potenziell korrosiven Einflüssen verwendet wird.
Die Robustheit des FR-4-Substrats, kombiniert mit der präzisen Fertigung der Kontaktflächen, sorgt für eine mechanische Stabilität, die auch bei häufigem Ein- und Ausstecken der Bauteile gegeben ist. Dies vermeidet Beschädigungen an den empfindlichen Pins der Bauteile und am Adapter selbst. Die klare Beschriftung auf dem Adapter erleichtert die Identifikation der Bauteilposition und vermeidet Bestückungsfehler.
Die Vorteile auf einen Blick
- Erhöhte Präzision bei Tests: Minimiert Fehlerquellen durch stabile und leitfähige Verbindungen.
- Beschleunigte Entwicklungsprozesse: Vereinfacht das Prototyping und Debugging.
- Flexibilität in der Anwendung: Unterstützt gängige Gehäuseformate für breite Kompatibilität.
- Langfristige Zuverlässigkeit: Hochwertige Materialien und Verarbeitung garantieren eine lange Lebensdauer.
- Kostenoptimierung: Vermeidet teure Fehler und Ausfallzeiten durch präzise Adapterung.
- Direkter Hardware-Zugriff: Ermöglicht unkomplizierte Anbindung ohne zusätzliche Adapterebenen.
FAQ – Häufig gestellte Fragen zu RE 936-09 – Multiadapter SOP24, HSOP24, SOIC24, SO24 P=1,27
Welche spezifischen Gehäuseformen unterstützt der RE 936-09 genau?
Der RE 936-09 unterstützt Bauteile in den Gehäuseformen SOP24 (Small Outline Package 24 Pins), HSOP24 (Heat Sink Outline Package 24 Pins) und SOIC24 (Small Outline Integrated Circuit 24 Pins). Dies deckt eine breite Palette gängiger integrierter Schaltungen ab.
Ist dieser Adapter für alle Bauteile mit 24 Pins geeignet?
Nein, der Adapter ist spezifisch für Bauteile mit 24 Pins und einem Pin-Pitch von exakt 1,27 mm in den genannten Gehäuseformen ausgelegt. Bauteile mit anderen Pin-Abständen oder Gehäuseformaten können nicht mit diesem Adapter verwendet werden.
Was bedeutet der Pin-Pitch von 1,27 mm und warum ist er wichtig?
Der Pin-Pitch gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Ein Pin-Pitch von 1,27 mm (entspricht 0,05 Zoll) ist ein Standard bei vielen modernen SMD-Bauteilen. Die präzise Einhaltung dieses Maßes ist entscheidend für eine korrekte und sichere Anbindung, um Kurzschlüsse zu vermeiden und die elektrische Verbindung zu gewährleisten.
Welche Vorteile bietet die Goldbeschichtung der Kontakte?
Die Goldbeschichtung bietet eine exzellente elektrische Leitfähigkeit, minimiert Übergangswiderstände und schützt die Kontaktflächen vor Korrosion und Oxidation. Dies gewährleistet eine zuverlässige Verbindung über einen langen Zeitraum und ist essentiell für die Signalintegrität.
Für welche Art von Geräten oder Anwendungen ist dieser Multiadapter am besten geeignet?
Der Multiadapter eignet sich hervorragend für Elektronikentwicklungslabore, für das Debugging von Prototypen, in der automatisierten Testdurchführung (ATE), in der Qualitätskontrolle und für Reparaturwerkstätten, die präzise Anbindungen an spezifische IC-Gehäuse benötigen.
Wie wird der Adapter an ein Testgerät oder eine Schaltung angeschlossen?
Der Adapter verfügt über Lötpads auf der Unterseite, die für den Anschluss an eine Platine, Testpunkte oder externe Verbindungen vorgesehen sind. Diese können mit den entsprechenden Leitungen eines Messgeräts oder einer Testschaltung verbunden werden.
Kann der RE 936-09 auch für Hochfrequenzanwendungen verwendet werden?
Die Materialauswahl (FR-4) und die konstruktive Gestaltung sind für allgemeine Test- und Entwicklungsanwendungen optimiert. Für sehr hochfrequente Anwendungen, bei denen spezifische Impedanzanpassungen und geringste dielektrische Verluste erforderlich sind, können spezialisierte Adapter erforderlich sein. Dennoch bietet der RE 936-09 durch seine präzise Fertigung und hochwertige Kontakte eine gute Performance für viele gängige Anwendungen.
