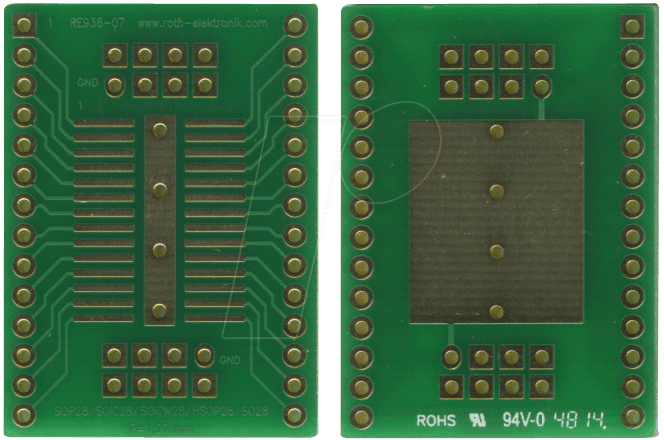

RE 936-07 – Der präzise Adapter für vielseitige SMD-Bausteine
Der RE 936-07 ist die essenzielle Lösung für Elektronikentwickler, Lötprofis und Reparaturexperten, die mit einer Vielzahl von SOIC28-Bausteinen arbeiten. Dieses hochwertige Adaptermodul überbrückt die Lücke zwischen universellen Test- und Programmiergeräten und spezifischen Gehäusetypen wie SOP28, SOIC28 Wide, HSOP28 und SO28 mit einem Pin-Pitch von 1,27 mm. Er eliminiert die Notwendigkeit umständlicher manueller Verdrahtungen oder teurer, spezialisierter Fassungen, die oft nur eine einzige Gehäuseform unterstützen.
Herausragende Kompatibilität und Anwendungsbereiche
Der RE 936-07 Adapter wurde entwickelt, um eine breite Palette von SOIC28-kompatiblen integrierten Schaltkreisen (ICs) zu unterstützen. Dies umfasst Mikrocontroller, Speicherchips, I/O-Expander und viele andere dedizierte ICs, die in diesen Gehäusetypen gefertigt werden. Seine primäre Funktion ist die Bereitstellung einer stabilen und zuverlässigen Schnittstelle für das Testen, Programmieren, Debuggen oder die In-Circuit-Emulation von Bausteinen, die nicht direkt in Standard-Testfassungen passen. Dies macht ihn zu einem unverzichtbaren Werkzeug in Forschung und Entwicklung, der Qualitätskontrolle, der Prototypenfertigung sowie in Reparaturwerkstätten für Unterhaltungselektronik, industrielle Steuerungen und Automotive-Anwendungen.
Überlegene Leistung und Zuverlässigkeit gegenüber Standardlösungen
Im Vergleich zu generischen Adapterlösungen oder der direkten Handlötung bietet der RE 936-07 entscheidende Vorteile. Seine präzisionsgefertigten Kontakte gewährleisten eine sichere und niederohmige Verbindung zu den feinen Pins der SOIC28-Bausteine. Die stabile Adapterplatine mit ihrer definierten Pitch-Größe von 1,27 mm vermeidet Kurzschlüsse und Datenfehler, die bei unzureichender Bestückung oder mangelhafter Lötverbindung auftreten können. Dies minimiert Ausfallzeiten und erhöht die Erfolgsquote bei anspruchsvollen elektronischen Arbeiten.
Technische Spezifikationen und Qualitätsmerkmale
Der RE 936-07 Adapter zeichnet sich durch seine durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus. Die Platine ist so konzipiert, dass sie eine optimale Signalintegrität gewährleistet und externe Störeinflüsse minimiert. Die Kontaktflächen sind für Langlebigkeit und wiederholten Gebrauch ausgelegt, um eine gleichbleibend hohe Leistungsfähigkeit zu garantieren.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | RE 936-07 |
| Unterstützte Gehäusetypen | SOP28, SOIC28, SOIC28 Wide (breitere Variante von SOIC28), HSOP28, SO28 |
| Pin-Pitch | 1,27 mm (standardmäßiger Pitch für viele SOIC-Varianten) |
| Anschlussinterface | Universeller Anschluss für Test- und Programmiergeräte (z.B. über Stiftleisten oder kompatible Steckverbinder, je nach Anwendergerät) |
| Material der Leiterplatte | Hochwertiges FR-4 Material, bekannt für seine elektrische Isolation und mechanische Stabilität |
| Kontaktmaterial | Vergoldete oder verzinnte Kontakte für verbesserte Leitfähigkeit, Korrosionsbeständigkeit und Langlebigkeit |
| Bauform | Kompakter Adapter zur einfachen Integration in Testaufbauten oder Lötstationen |
| Temperaturbereich | Optimiert für gängige Betriebstemperaturen in Löt- und Testumgebungen (typischerweise -20°C bis +85°C) |
Vorteile des RE 936-07 Adapters
- Umfassende Kompatibilität: Unterstützt eine breite Palette von SOIC28-Gehäusen und deren Varianten, was den Adapter äußerst flexibel macht.
- Hohe Präzision: Der exakte Pin-Pitch von 1,27 mm verhindert Fehlkontakte und Kurzschlüsse bei der Verbindung mit empfindlichen SMD-Bausteinen.
- Robustheit und Langlebigkeit: Die sorgfältige Materialauswahl und Verarbeitung gewährleisten eine lange Lebensdauer auch bei häufigem Gebrauch.
- Optimale Signalintegrität: Hochwertige Kontaktmaterialien und eine stabile Leiterplattenkonstruktion sorgen für zuverlässige Signalübertragung ohne Verluste.
- Kosteneffizienz: Ersetzt die Notwendigkeit für teure Einzweck-Testfassungen und reduziert den Aufwand für manuelle Verdrahtungen erheblich.
- Benutzerfreundlichkeit: Ermöglicht eine schnelle und sichere Bestückung mit den zu testenden oder zu programmierenden Bausteinen.
- Erhöhte Produktivität: Reduziert die Fehlerquote bei Löt- und Testvorgängen, was die Entwicklungs- und Produktionszeiten verkürzt.
Präzision in der Fertigung: Das Herzstück des RE 936-07
Die Fertigung des RE 936-07 Adapters erfolgt unter strengen Qualitätskontrollen. Die Leiterplatte, gefertigt aus hochwertigem FR-4 Material, bietet eine hervorragende Dielektrizitätskonstante und geringe Signalverluste. Dies ist entscheidend für das zuverlässige Testen moderner Halbleiter, bei denen Signalintegrität an erster Stelle steht. Die Pin-Kontakte sind präzise gefertigt und oft mit einer hochwertigen Vergoldung oder Verzinnung versehen. Diese Oberflächenbehandlung schützt die Kontakte vor Oxidation, gewährleistet eine optimale elektrische Leitfähigkeit und minimiert den Übergangswiderstand. Dies ist besonders wichtig, da ein zu hoher Widerstand zu Messfehlern oder unzureichender Stromversorgung der Bausteine führen kann. Der vorgegebene Pin-Pitch von 1,27 mm ist eine Standardgröße für viele SOIC-Bausteine und ermöglicht eine perfekte Ausrichtung mit den feinen Pins der ICs. Die kompakte Bauform des Adapters erlaubt eine einfache Integration in bestehende Testaufbauten oder das Aufstecken auf universelle Programmiergeräte, ohne übermäßigen Platz zu beanspruchen.
Anwendungsszenarien im Detail
Der RE 936-07 Adapter findet seine primäre Anwendung in Szenarien, die eine physische Verbindung zu SOIC28-Gehäusen erfordern. Ingenieure in der Embedded-Entwicklung nutzen ihn, um Mikrocontroller-Prototypen zu flashen und zu debuggen, bevor diese auf eine finale Leiterplatte bestückt werden. In der Qualitätssicherung wird der Adapter eingesetzt, um die Funktionalität neu gefertigter ICs stichprobenartig zu überprüfen. Reparaturwerkstätten profitieren von seiner Vielseitigkeit, um defekte Komponenten auszutauschen oder die Ursachen von Geräteausfällen zu ermitteln, indem sie funktionierende Bausteine auf dem Adapter testen. Auch im Bereich des Reverse Engineering oder der Schaltungsanalyse ist der RE 936-07 ein wertvolles Werkzeug, um den Zugriff auf Daten oder die Funktionalität unbekannter ICs zu ermöglichen.
FAQ – Häufig gestellte Fragen zu RE 936-07 – Adap. SOP28/SOIC28/SOIC28w/HSOP28/SO28 P=1,27
Welche spezifischen SOIC28-Varianten werden vom RE 936-07 Adapter unterstützt?
Der RE 936-07 Adapter ist speziell für die Gehäusetypen SOP28, SOIC28, SOIC28 Wide (eine breitere Variante von SOIC28), HSOP28 und SO28 mit einem Pin-Pitch von 1,27 mm ausgelegt. Diese Vielfalt deckt eine große Bandbreite gängiger SMD-Bausteine ab.
Ist der Adapter mit allen Programmiergeräten kompatibel?
Die Kompatibilität hängt vom Anschlussinterface des jeweiligen Programmiergeräts ab. Der Adapter bietet eine standardmäßige Schnittstelle für die meisten universellen Programmierer und Testgeräte, die über entsprechende Anschlussmöglichkeiten (z.B. Buchsenleisten oder ZIF-Sockel) verfügen. Es ist ratsam, die Spezifikationen Ihres Programmiergeräts zu prüfen.
Wie unterscheidet sich der SOIC28 Wide vom Standard SOIC28 Gehäuse?
Das SOIC28 Wide Gehäuse ist eine breitere Ausführung des Standard SOIC28 Gehäuses. Der RE 936-07 Adapter ist so konzipiert, dass er die unterschiedlichen Breiten dieser Gehäusevarianten aufnehmen kann, was seine Vielseitigkeit erhöht.
Benötige ich spezielle Werkzeuge, um einen Baustein auf dem RE 936-07 zu positionieren?
Obwohl der Adapter eine präzise Ausrichtung ermöglicht, kann die Bestückung empfindlicher SMD-Bausteine mit einer feinen Pinzette oder einem Antistatik-Sauger erleichtert werden. Für die eigentliche Funktion des Adapters sind keine zusätzlichen Werkzeuge notwendig.
Wie stelle ich sicher, dass der Pin 1 des Bausteins korrekt positioniert ist?
Die meisten SOIC-Bausteine und die Adapterplatine verfügen über Markierungen (oft ein Punkt oder eine Kerbe), die den Pin 1 kennzeichnen. Achten Sie darauf, dass die Markierung auf dem Baustein mit der entsprechenden Markierung auf dem Adapter übereinstimmt, um eine korrekte Polung zu gewährleisten.
Ist der RE 936-07 Adapter für den Einsatz in automatisierten Testsystemen geeignet?
Ja, die standardisierte Bauform und die zuverlässige Verbindung machen den RE 936-07 Adapter für den Einsatz in automatisierten Testumgebungen geeignet, sofern die physische Schnittstelle des Testsystems mit dem Adapter kompatibel ist.
Welche Vorteile bietet die Vergoldung oder Verzinnung der Kontakte?
Die Vergoldung oder Verzinnung der Kontakte verbessert die elektrische Leitfähigkeit, schützt vor Korrosion und Oxidation und gewährleistet eine langfristig stabile und niederohmige Verbindung. Dies minimiert Übergangswiderstände und potenzielle Messfehler.
