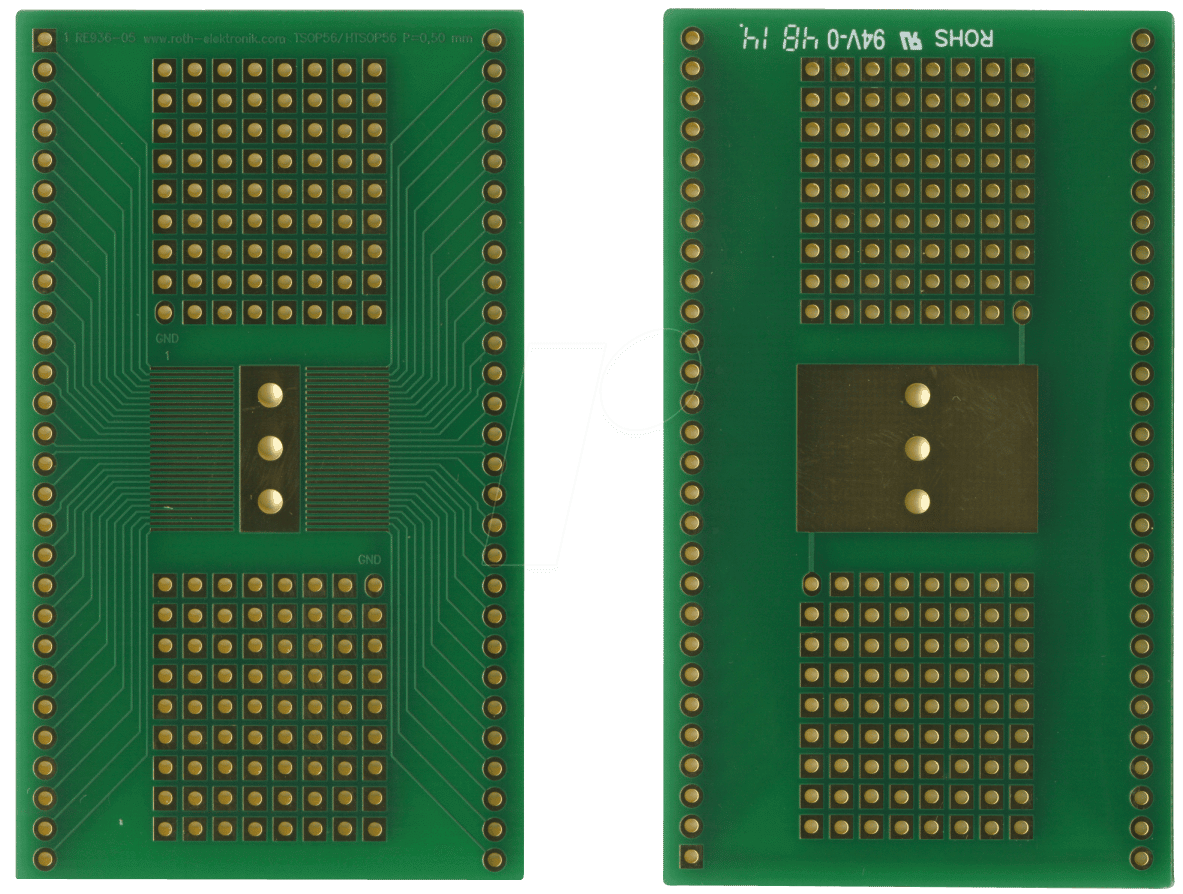

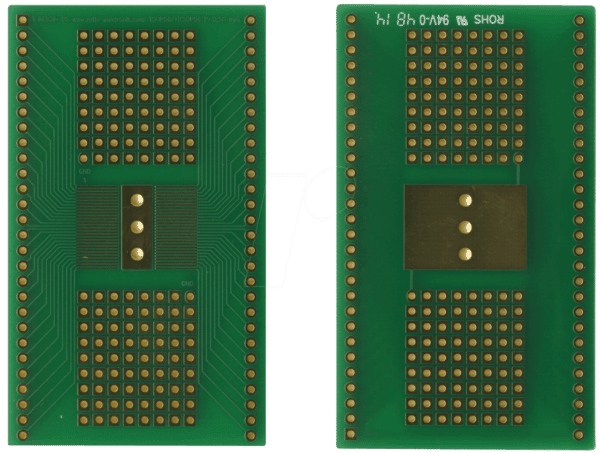

RE 936-05 – Der Essentielle Multiadapter für TSOP56 & HTSOP56 mit 0,50 mm Pitch
Der RE 936-05 Multiadapter adressiert die kritische Herausforderung der präzisen Verbindung und Programmierung von TSOP56 und HTSOP56 Chips mit einem feinen 0,50 mm Pin-Pitch. Dieses spezialisierte Werkzeug ist unerlässlich für Elektronikentwickler, Debugging-Experten und Produktionsstätten, die eine zuverlässige und fehlerfreie Interaktion mit diesen anspruchsvollen Bausteinkomponenten benötigen. Er überwindet die Einschränkungen herkömmlicher universeller Adapter, indem er eine dedizierte und optimierte Lösung für spezifische Package-Typen bietet, die maximale Signalintegrität und minimale Fehlerquoten gewährleistet.
Präzise Verbindung für Hochleistungsanwendungen
Die Weiterentwicklung der Halbleitertechnologie führt zu immer kompakteren Bauformen und feineren Pin-Pitches, was herkömmliche Verbindungsmethoden an ihre Grenzen bringt. Der RE 936-05 Multiadapter wurde entwickelt, um genau diese Lücke zu schließen. Mit seiner exakten Ausrichtung und stabilen Kontaktierung ermöglicht er eine nahtlose Integration von TSOP56 und HTSOP56 Bausteinen in Ihre Test- oder Programmierumgebung. Dies minimiert das Risiko von Kurzschlüssen und schlechten Verbindungen, die zu kostspieligen Ausfallzeiten und Datenverlust führen können. Die präzise Kontaktherstellung ist entscheidend für die Integrität von Datenübertragungen und die Verlässlichkeit von Programmierzyklen, insbesondere bei kritischen Embedded-Systemen und Speicherbausteinen.
Überlegene Vorteile des RE 936-05 im Detail
- Optimierte Pin-Pitch-Unterstützung: Speziell konzipiert für den anspruchsvollen 0,50 mm Pin-Pitch von TSOP56 und HTSOP56 Gehäusen, vermeidet er die Kompromisse, die bei der Verwendung universellerer, aber weniger präziser Adapter entstehen.
- Garantierte Signalintegrität: Die hochwertige Konstruktion und die präzise Pin-Platzierung minimieren Signalreflexionen und Übersprechen, was für hochfrequente Datenübertragungen unerlässlich ist.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, bietet der Adapter eine ausgezeichnete mechanische Stabilität und Beständigkeit gegen Verschleiß, auch bei häufigem Gebrauch in industriellen Umgebungen.
- Einfache Handhabung und Integration: Das durchdachte Design ermöglicht eine schnelle und sichere Platzierung des Bausteins sowie eine unkomplizierte Verbindung mit Programmiergeräten oder Test-Equipment.
- Reduzierung von Fehlverbindungen: Die exakte Führung und Verriegelung des Bausteins minimiert das Risiko von Beschädigungen am empfindlichen Pin-Raster des Bausteins selbst.
Technische Exzellenz für anspruchsvolle Aufgaben
Der RE 936-05 ist nicht nur ein Werkzeug, sondern ein präzisionsgefertigtes Interface, das die Brücke zwischen moderner Halbleitertechnologie und Ihrer Entwicklungsumgebung schlägt. Die Herausforderung bei der Arbeit mit TSOP56 und HTSOP56 Bausteinen mit 0,50 mm Pitch liegt in der extrem geringen Distanz zwischen den Pins. Herkömmliche Adapter können hier leicht zu Problemen wie Kurzschlüssen, schwachen Kontakten oder sogar mechanischen Beschädigungen führen. Unser Multiadapter löst diese Probleme durch eine Kombination aus exakter mechanischer Führung und optimierter elektrischer Kontaktierung. Die Oberflächenbeschaffenheit der Kontakte ist darauf ausgelegt, eine geringe Übergangsimpedanz zu gewährleisten und Oxidation über lange Zeiträume zu verhindern. Dies ist entscheidend für die Zuverlässigkeit von Messungen und Programmieroperationen, insbesondere wenn es um die Datenintegrität von Flash-Speichern oder Mikrocontrollern geht.
Konstruktion und Materialbeschaffenheit
Die Konstruktion des RE 936-05 Multiadapters basiert auf den Prinzipien der Präzisionstechnik und der Materialwissenschaft. Die Wahl des Gehäusematerials ist entscheidend für die elektrische Isolierung und die mechanische Stabilität. Wir verwenden hochqualitative, glasfaserverstärkte Thermoplaste, die eine exzellente Dimensionsstabilität, hohe Schlagzähigkeit und eine gute Beständigkeit gegenüber Umwelteinflüssen aufweisen. Dies ist wichtig, um sicherzustellen, dass der Adapter auch unter anspruchsvollen Betriebsbedingungen seine Form und Funktion beibehält. Die internen Kontakte bestehen aus einer Kupferlegierung, die für ihre hervorragende elektrische Leitfähigkeit und gute Korrosionsbeständigkeit bekannt ist. Diese Legierung wird anschließend mit einer dünnen Schicht Gold überzogen. Die Vergoldung bietet eine erstklassige Korrosionsschutzeigenschaft und gewährleistet eine geringe und stabile Kontaktwiderstand über eine lange Lebensdauer, selbst unter wechselnden Umgebungsbedingungen. Die feine Kontaktstruktur ist so konzipiert, dass sie einen sicheren und gleichmäßigen Druck auf die Pins des TSOP56 und HTSOP56 Bausteins ausübt, ohne diese zu beschädigen. Die präzise Ausrichtung der Kontakte im Inneren des Adapters korreliert direkt mit den Pin-Layouts der unterstützten Baustein-Gehäuse und sorgt für eine zuverlässige und reproduzierbare Verbindung.
Einsatzmöglichkeiten und Anwendungsbereiche
Der RE 936-05 Multiadapter findet seinen primären Einsatz in folgenden Bereichen:
- Flash-Speicher-Programmierung: Unverzichtbar für das Auslesen, Beschreiben und Löschen von NAND-Flash, NOR-Flash und anderen Speichermedien, die in TSOP56 oder HTSOP56 Gehäusen verbaut sind. Dies ist essentiell für die Firmware-Entwicklung, das Flashen von Steuergeräten und die Datenwiederherstellung.
- Mikrocontroller-Debugging und -Programmierung: Ermöglicht die direkte Verbindung zu Mikrocontrollern mit diesen Gehäuseformaten für Entwicklung, Test und Fehleranalyse.
- Embedded Systems Entwicklung: Ideal für Prototyping und die Integration von Komponenten in komplexe Embedded-Systeme, bei denen auf engstem Raum höchste Präzision gefragt ist.
- Elektronik-Reparatur und Service: Erleichtert das Testen und Reparieren von Geräten, bei denen defekte Speicher- oder Controllerbausteine ausgetauscht werden müssen.
- Qualitätssicherung und Testautomatisierung: Standardisiert die Verbindung in automatisierten Testsystemen, um die Effizienz und Zuverlässigkeit von Produktions- und Qualitätskontrollprozessen zu erhöhen.
Produkteigenschaften im Überblick
| Eigenschaft | Detail |
|---|---|
| Unterstützte Baustein-Gehäuse | TSOP56, HTSOP56 |
| Pin-Pitch | 0,50 mm |
| Gehäusematerial | Hochwertiger glasfaserverstärkter Thermoplast für Dimensionsstabilität und mechanische Belastbarkeit. |
| Kontaktmaterial | Kupferlegierung, galvanisch vergoldet für exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Kontaktwiderstand | Extrem gering und stabil, minimiert Signalverluste und sorgt für zuverlässige Datenübertragung. |
| Mechanische Ausrichtung | Präzise Führung zur Vermeidung von Pin-Beschädigungen und zur Gewährleistung einer sicheren Insertion. |
| Isolationsspannung | Ausgelegt für Standard-Labor- und Industrieanwendungen, bietet ausreichende Isolation zwischen den Pins. |
| Temperaturbereich | Optimiert für den Betrieb in typischen elektronischen Entwicklungsumgebungen (z.B. 0°C bis +70°C), je nach Anwendung und Umgebungsbedingungen. |
FAQ – Häufig gestellte Fragen zu RE 936-05 – Multiadapter TSOP56 & HTSOP56 0,50 mm Pitch
Ist der RE 936-05 mit allen TSOP56 und HTSOP56 Bausteinen kompatibel?
Der RE 936-05 ist speziell für TSOP56 und HTSOP56 Bausteine mit einem Pin-Pitch von 0,50 mm konzipiert. Solange Ihr Baustein diesen Spezifikationen entspricht, wird der Adapter eine korrekte physische und elektrische Verbindung ermöglichen. Es ist jedoch immer ratsam, die Pin-Belegung Ihres spezifischen Bausteins mit dem Layout des Adapters zu vergleichen, um absolute Kompatibilität sicherzustellen.
Welchen Einfluss hat die Vergoldung der Kontakte?
Die Vergoldung der Kontakte hat einen signifikanten positiven Einfluss auf die Leistung und Langlebigkeit des Adapters. Gold ist ein äußerst beständiges Material gegenüber Korrosion und Oxidation, was bedeutet, dass die Kontakte auch über lange Zeiträume eine geringe und stabile Übergangsimpedanz behalten. Dies ist entscheidend für eine zuverlässige und fehlerfreie Signalübertragung, insbesondere bei empfindlichen oder hochfrequenten Signalen.
Kann der RE 936-05 auch für die Programmierung von Flash-Speichern verwendet werden?
Ja, der RE 936-05 ist hervorragend geeignet für die Programmierung von Flash-Speichern, die in TSOP56 oder HTSOP56 Gehäusen verbaut sind. Seine präzise Kontaktherstellung und die Gewährleistung der Signalintegrität sind essentiell für das zuverlässige Lesen, Schreiben und Löschen von Flash-Speicherinhalten.
Wie wird sichergestellt, dass die empfindlichen Pins des Bausteins nicht beschädigt werden?
Der Adapter ist mit einer präzisen mechanischen Führung konstruiert, die eine exakte Ausrichtung des Bausteins beim Einsetzen gewährleistet. Die Kontakte sind so konzipiert, dass sie einen sicheren, aber nicht übermäßigen Anpressdruck auf die Pins ausüben. Dies, kombiniert mit dem hochwertigen Material und der passgenauen Ausführung, minimiert das Risiko von Pin-Verbiegungen oder Brüchen.
Welche Art von Programmiergeräten oder Test-Equipment ist mit dem RE 936-05 kompatibel?
Der RE 936-05 dient als physisches Interface. Seine Kompatibilität mit Programmiergeräten oder Test-Equipment hängt von deren Fähigkeit ab, die entsprechenden Anschlüsse (z.B. über Sockel oder Pins auf der Adapteroberseite) zu verarbeiten. Üblicherweise werden solche Adapter mit Standard-Test-Interfaces oder spezialisierten Programmieradaptern verbunden, die die Signale des RE 936-05 an das Hauptgerät weiterleiten.
Wie reinige und pflege ich den RE 936-05 Multiadapter?
Zur Reinigung des Adapters sollten Sie ein weiches, fusselfreies Tuch verwenden, das leicht mit Isopropylalkohol angefeuchtet ist. Vermeiden Sie aggressive Lösungsmittel oder abrasive Materialien, die die Oberfläche oder die Kontakte beschädigen könnten. Lassen Sie den Adapter vollständig trocknen, bevor Sie ihn wieder verwenden. Bewahren Sie den Adapter in einer trockenen Umgebung auf, um Korrosion zu vermeiden.
Was sind die Hauptvorteile gegenüber einem universellen TSOP-Adapter?
Der Hauptvorteil des RE 936-05 gegenüber einem universellen Adapter liegt in seiner Spezialisierung. Ein universeller Adapter muss oft Kompromisse eingehen, um eine breitere Palette von Gehäusetypen und Pin-Pitches abzudecken, was zu suboptimaler Kontaktqualität und potenziellen Signalproblemen führen kann. Der RE 936-05 ist exakt auf TSOP56/HTSOP56 mit 0,50 mm Pitch abgestimmt und bietet dadurch eine überlegene Präzision, Zuverlässigkeit und Signalintegrität, was für anspruchsvolle Anwendungen unerlässlich ist.
