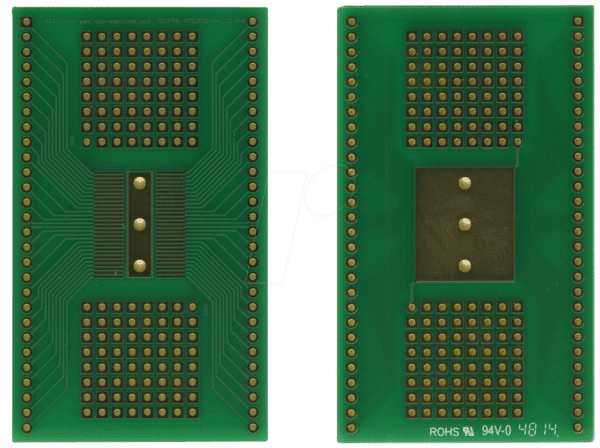

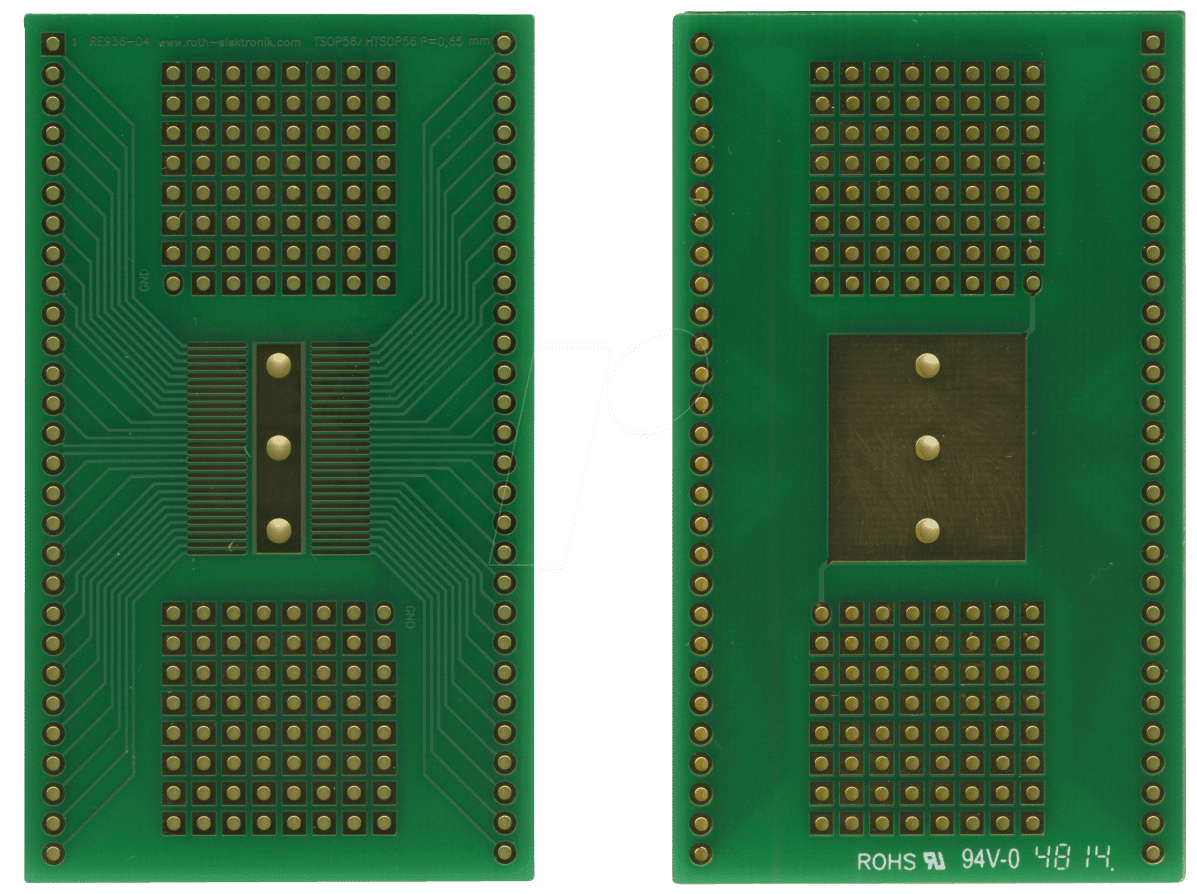

RE 936-04 – Der Schlüssel zu präziser IC-Programmierung und -Analyse
Für Ingenieure, Techniker und Elektronik-Enthusiasten, die mit der Programmierung und Analyse von TSOP56 und HTSOP56 Bausteinen konfrontiert sind, stellt die sichere und zuverlässige Verbindung oft eine Herausforderung dar. Der RE 936-04 Multiadapter löst dieses Problem, indem er eine hochpräzise und stabile Schnittstelle für diese spezifischen Gehäuseformate mit einem Pin-Pitch von 0,65 mm bietet. Er ist die ideale Lösung für Entwicklungsingenieure, Service-Techniker und Bastler, die auf exakte Messergebnisse und unkomplizierte Handhabung angewiesen sind.
Maximale Kompatibilität und Präzision für TSOP56 & HTSOP56
Der RE 936-04 Multiadapter wurde speziell entwickelt, um die häufigsten und anspruchsvollsten Oberflächenmontagegehäuse in der Mikroelektronik zu unterstützen. Er zeichnet sich durch seine herausragende Passgenauigkeit und die optimierte Kontaktführung aus, die Signalintegrität und Zuverlässigkeit bei der Arbeit mit TSOP56 und HTSOP56 Bausteinen gewährleistet. Dies vermeidet teure Fehler und beschleunigt den Entwicklungsprozess erheblich.
Überlegene Leistung gegenüber Standardlösungen
Herkömmliche Lötverfahren oder provisorische Adapterlösungen sind oft fehleranfällig, zeitaufwendig und können die empfindlichen ICs beschädigen. Der RE 936-04 bietet hier eine signifikant überlegene Alternative:
- Sichere und stabile Verbindung: Ein speziell entwickeltes Stecksystem sorgt für festen Halt der Bausteine und verhindert Wackelkontakte, die zu Datenverlust oder falschen Messungen führen können.
- Schutz empfindlicher Bauteile: Die präzise Geometrie des Adapters minimiert mechanischen Stress auf die Lötpads und das Gehäuse des integrierten Schaltkreises, wodurch das Risiko von Beschädigungen bei häufigem Wechsel von Bausteinen minimiert wird.
- Optimierte Signalintegrität: Durch kurze und gleichmäßige Leitungspfade wird die Signalintegrität aufrechterhalten, was für hochfrequente Anwendungen und die exakte Messung von Timing-Parametern unerlässlich ist.
- Zeit- und Kostenersparnis: Schnelles und einfaches Bestücken sowie Entnehmen der ICs spart wertvolle Arbeitszeit und reduziert die Notwendigkeit kostspieliger Nacharbeiten.
- Universelle Anwendbarkeit: Kompatibel mit einer breiten Palette von Programmiergeräten und Testaufbauten, die über eine entsprechende Schnittstelle verfügen.
Technische Spezifikationen und Konstruktionsmerkmale
Der RE 936-04 Multiadapter verkörpert höchste Ingenieurskunst für anspruchsvolle Elektronikanwendungen. Seine Konstruktion ist auf Langlebigkeit, Präzision und Benutzerfreundlichkeit ausgelegt. Die Verwendung hochwertiger Materialien und die durchdachte Bauweise stellen sicher, dass dieser Adapter auch unter intensiver Beanspruchung zuverlässig funktioniert.
| Merkmal | Spezifikation |
|---|---|
| Unterstützte Gehäusetypen | TSOP56, HTSOP56 |
| Pin-Pitch | 0,65 mm |
| Kontaktmaterial | Hochleitfähige Legierung mit Gold- oder Nickel-Plating (spezifische Legierung für optimierte Leitfähigkeit und Korrosionsbeständigkeit) |
| Gehäusematerial | Hochwertiger, thermisch stabiler Kunststoff (z.B. PBT oder LCP) für maximale Lebensdauer und Schutz der Kontakte |
| Konstruktionsprinzip | Offenes Design für einfache Bestückung und Entnahme, integrierte Zentrierungsmechanismen für präzisen Sitz des ICs |
| Maximale Betriebsspannung | 100V (abhängig von der Qualität der externen Schnittstelle und Umgebung) |
| Maximale Betriebstemperatur | 150°C (kurzzeitig), 100°C (dauerhaft) |
| Schnittstellenanschluss | Standardisierte Buchsenleiste (z.B. 2,54 mm Rastermaß) für einfache Integration in Testaufbauten und Programmiergeräte |
Anwendungsbereiche im Detail
Der RE 936-04 Multiadapter ist ein unverzichtbares Werkzeug in einer Vielzahl von technischen Disziplinen:
- Entwicklung und Verifikation: Für die Programmierung von Mikrocontrollern, Speicherchips (NAND-Flash, NOR-Flash, EEPROMs) und anderen Logik-ICs in TSOP56/HTSOP56 Gehäusen während der Prototypenentwicklung.
- Fehlersuche und Reparatur: Ermöglicht das einfache Auslesen und Beschreiben von Speicherchips aus defekten Geräten zur Datenrettung oder Fehleranalyse in Consumer-Elektronik, Automotive-Systemen oder industriellen Steuerungen.
- Qualitätssicherung: Zur Durchführung von Funktionstests und Burn-in-Tests von Bauteilen in der Fertigung und Endkontrolle.
- Reverse Engineering: Erleichtert die Untersuchung von Platinen und die Analyse von Bauteilen, bei denen Informationen über die Beschriftung fehlen oder unklar sind.
- Bildung und Forschung: Ideal für Universitäten und technische Schulen zur praktischen Vermittlung von Kenntnissen in der Mikroelektronik und dem Umgang mit modernen Bauteilen.
Optimierung der Signalpfade und Kontaktierung
Ein entscheidender Faktor für die Leistung des RE 936-04 ist die minutiöse Auslegung der internen Signalpfade. Die kurzen Leiterbahnen zwischen den Pins des TSOP56/HTSOP56 Gehäuses und der externen Anschlussleiste minimieren parasitäre Effekte wie Kapazitäten und Induktivitäten. Diese sind besonders kritisch bei schnellen Datenraten und erfordern eine sorgfältige Anpassung, um Signalreflexionen und Jitter zu vermeiden. Die 0,65 mm Pin-Pitch erfordert eine hohe Präzision in der Fertigung der Kontakte, um eine zuverlässige und gleichmäßige Verbindung mit allen Beinchen des ICs zu gewährleisten. Der RE 936-04 erfüllt diese Anforderung durch präzisionsgefertigte Kontakte, die eine optimale Anpresskraft und elektrische Leitfähigkeit sicherstellen.
Materialwissenschaftliche Überlegungen
Die Auswahl der Materialien für den RE 936-04 ist von fundamentaler Bedeutung für seine Funktionalität und Langlebigkeit. Das Gehäusematerial ist so gewählt, dass es eine hohe thermische Stabilität aufweist. Dies ist wichtig, um Verformungen bei erhöhten Temperaturen während des Lötens (falls Nacharbeiten erforderlich sind) oder beim Betrieb unter Last zu vermeiden. Gleichzeitig muss das Material robust gegenüber mechanischen Belastungen sein, die beim Einsetzen und Entfernen der ICs auftreten können. Die Kontaktflächen sind mit einer hochwertigen Oberflächenveredelung versehen, typischerweise eine Gold- oder Nickelbeschichtung auf einer Kupferlegierung. Diese Beschichtungen bieten eine exzellente elektrische Leitfähigkeit, verhindern die Oxidation der Kontakte und sorgen für eine geringe Übergangswiderstand. Die Goldbeschichtung ist besonders korrosionsbeständig und chemisch inert, was die Lebensdauer des Adapters erhöht, insbesondere in Umgebungen mit potenziell aggressiven Atmosphären.
Einfache Integration und Handhabung
Die Benutzerfreundlichkeit des RE 936-04 steht im Vordergrund. Das offene Design des Adapters ermöglicht ein einfaches und gefahrloses Platzieren und Entfernen der integrierten Schaltkreise. Ein klar definierter Einrastmechanismus oder Zentrierungsstifte stellen sicher, dass der IC korrekt positioniert wird, was Kurzschlüsse zwischen den Pins verhindert und die Ausrichtung erleichtert. Die externe Schnittstelle ist als standardisierte Buchsenleiste ausgeführt, die üblicherweise einen Pin-Pitch von 2,54 mm aufweist. Dies ermöglicht die direkte Anbindung an gängige Testclips, Sockeladapter oder direkt an die Pins von Entwicklungsboards und Programmiergeräten. Die klaren Beschriftungen der Pins auf dem Adapter selbst vereinfachen die korrekte Verkabelung und minimieren das Risiko von Fehlern.
FAQ – Häufig gestellte Fragen zu RE 936-04 – Multiadapter TSOP56 & HTSOP56 0,65 mm Pitch
Welche Arten von ICs kann ich mit dem RE 936-04 programmieren?
Der RE 936-04 ist speziell für die Programmierung und Analyse von integrierten Schaltkreisen in den Gehäuseformen TSOP56 und HTSOP56 mit einem Pin-Pitch von 0,65 mm konzipiert. Dies umfasst eine breite Palette von Speicherbausteinen wie NAND-Flash, NOR-Flash, EEPROMs sowie diverse Logik-ICs und Mikrocontroller, die in diesen Formfaktoren verfügbar sind.
Ist der Adapter mit allen Programmiergeräten kompatibel?
Der RE 936-04 verfügt über eine standardisierte externe Schnittstelle, die typischerweise einen Pin-Pitch von 2,54 mm aufweist. Er ist somit mit den meisten gängigen Programmiergeräten und Testaufbauten kompatibel, die eine entsprechende Anschlussmöglichkeit bieten. Es ist jedoch ratsam, die Anschlussbelegung Ihres spezifischen Programmiergeräts mit der des Adapters abzugleichen.
Kann der Adapter ICs mit unterschiedlichen Spannungen verarbeiten?
Der Adapter selbst hat keine aktive Spannungsregelung. Er leitet die Signale und Spannungen vom Programmiergerät zum IC weiter. Die maximal unterstützte Betriebsspannung des Adapters liegt bei 100V, dies bezieht sich auf die Isolation zwischen den Kontakten. Die tatsächliche Spannungsanforderung wird vom jeweiligen IC und dem Programmiergerät bestimmt. Stellen Sie sicher, dass sowohl Ihr IC als auch Ihr Programmiergerät mit den gewünschten Spannungspegeln arbeiten können.
Wie schütze ich meine ICs beim Einsetzen und Entfernen?
Der RE 936-04 ist mit einem präzisen Design ausgestattet, das mechanischen Stress auf die Lötpads minimiert. Achten Sie beim Einsetzen darauf, dass alle Pins des ICs korrekt in die entsprechenden Aufnahmen des Adapters eingeführt werden. Verwenden Sie, wenn möglich, ein spezielles Werkzeug zum Entnehmen, um eine gleichmäßige Kraft auszuüben und Beschädigungen zu vermeiden.
Welche Vorteile bietet die 0,65 mm Pin-Pitch-Spezifikation?
Die 0,65 mm Pin-Pitch-Spezifikation ist für moderne, kompakte Elektronikbausteine unerlässlich. Sie ermöglicht die Unterbringung einer größeren Anzahl von Anschlüssen auf kleinster Fläche. Der RE 936-04 ist präzise gefertigt, um diese feinen Anschlüsse zuverlässig und mit geringem Übergangswiderstand zu kontaktieren, was für die Signalintegrität bei hohen Datenraten entscheidend ist.
Muss ich den Adapter löten, um ihn zu verwenden?
Nein, der RE 936-04 ist ein gesteckter Multiadapter. Er wird nicht gelötet. Die Verbindung zum Programmiergerät oder Testaufbau erfolgt über die externe Buchsenleiste, und die ICs werden direkt in den Adapter gesteckt.
Ist der Adapter für den Einsatz unter erhöhten Temperaturen geeignet?
Der RE 936-04 ist aus thermisch stabilen Materialien gefertigt und kann Temperaturen bis zu 150°C kurzzeitig und bis zu 100°C dauerhaft standhalten. Dies ermöglicht auch Anwendungen, bei denen die ICs im Rahmen von Tests (z.B. Burn-in-Tests) erhöhten Temperaturen ausgesetzt sind.
