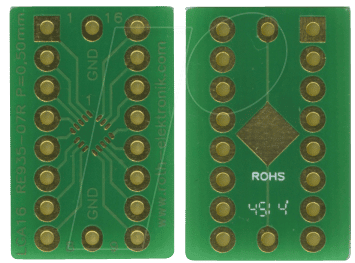

Optimieren Sie Ihre Elektronik-Projekte mit dem RE 935-07R Multiadapter LGA16
Der RE 935-07R Multiadapter LGA16 mit einem Pinabstand von 0,50 mm (RM 2,54 mm) wurde entwickelt, um die Herausforderungen bei der Integration und dem Testen von LGA16-Komponenten in komplexen elektronischen Systemen zu lösen. Dieses Präzisionswerkzeug ist die ideale Wahl für Ingenieure, Entwickler und Techniker, die eine zuverlässige und flexible Verbindungslösung für ihre Prototypen, Entwicklungsboards und Testaufbauten benötigen, ohne Kompromisse bei Signalintegrität und Kompatibilität eingehen zu müssen.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Der RE 935-07R Multiadapter zeichnet sich durch seine herausragende Präzision aus, die für die hohen Anforderungen moderner Mikroelektronik unerlässlich ist. Mit einem feinen Rastermaß von 2,54 mm und einem Pinabstand von 0,50 mm ermöglicht er eine exakte und sichere Verbindung zu LGA16-Gehäusen. Diese hohe Genauigkeit minimiert das Risiko von Kurzschlüssen und Signalverlusten, was für die Stabilität und Leistungsfähigkeit kritischer Schaltungen von entscheidender Bedeutung ist. Im Gegensatz zu universellen oder minderwertigen Adapterlösungen bietet der RE 935-07R eine maßgeschneiderte Passform und optimierte elektrische Eigenschaften, die speziell auf die Bedürfnisse von LGA-Bausteinen zugeschnitten sind.
Vorteile des RE 935-07R Multiadapters
- Hohe Signalintegrität: Das Design und die Materialauswahl sind auf die Minimierung von Rauschen und Signalverzerrungen optimiert, was für Hochfrequenzanwendungen unerlässlich ist.
- Zuverlässige Verbindung: Robuste Kontakte und eine präzise Fertigung gewährleisten eine stabile und dauerhafte Verbindung, auch bei häufigem Ein- und Ausstecken.
- Vielseitige Einsatzmöglichkeiten: Ideal für Prototyping, Debugging, Burn-in-Tests und die Integration von LGA16-Bausteinen in bestehende oder neue Designs.
- Vereinfachte Entwicklungsprozesse: Ermöglicht schnelle und unkomplizierte Anpassungen und Tests von LGA-basierten Schaltungen.
- Schutz der Bauteile: Reduziert das Risiko von Beschädigungen an empfindlichen LGA-Pins während des Handlings und der Montage.
- Kosteneffizienz: Verlängert die Lebensdauer von Testequipment und reduziert die Notwendigkeit teurer Spezialadapter.
Technische Spezifikationen und Konstruktionsmerkmale
Der RE 935-07R Multiadapter wurde unter Berücksichtigung höchster Qualitätsstandards entwickelt. Die Auswahl der Materialien und die Fertigungstechnologie zielen darauf ab, eine langlebige und leistungsfähige Lösung für professionelle Anwendungen bereitzustellen. Die Präzision des Pinabstands von 0,50 mm (RM 2,54 mm) ist ein Schlüsselmerkmal, das eine kompatible Integration mit einer breiten Palette von LGA16-Bausteinen gewährleistet.
| Merkmal | Spezifikation |
|---|---|
| Adaptertyp | Multiadapter |
| Gehäusetyp | LGA16 |
| Pinabstand (Rastermaß) | 2,54 mm |
| Feinabstand (Pitch) | 0,50 mm |
| Kontaktmaterial | Vergoldete Phosphorbronze |
| Isolationsmaterial | Hochtemperatur-LCP (Liquid Crystal Polymer) |
| Betriebstemperaturbereich | -40°C bis +150°C |
| Mechanische Lebensdauer | Mindestens 10.000 Steckzyklen |
| Elektrische Leistung | Für Hochfrequenzanwendungen geeignet, geringe Signalverzerrung |
| Besonderheiten | Schock- und vibrationsbeständig, RoHS-konform |
Anwendungsbereiche und Einsatzszenarien
Der RE 935-07R Multiadapter ist ein unverzichtbares Werkzeug in zahlreichen Bereichen der Elektronikentwicklung und -produktion. Seine primäre Funktion besteht darin, die Anpassung von LGA16-Bausteinen an Standard-Test- oder Prototyping-Interfaces zu ermöglichen, die oft ein größeres Pinraster aufweisen. Dies ist besonders relevant, wenn mit fortschrittlichen Prozessoren, Speicherchips oder spezialisierten ICs gearbeitet wird, die in LGA-Gehäusen mit feinerem Pitch gefertigt sind.
In der Forschung und Entwicklung erleichtert der Adapter das schnelle Prototyping von Schaltungen. Ingenieure können LGA16-Komponenten auf Testplatinen integrieren, ohne die komplexen Lötverfahren für diese empfindlichen Gehäuse durchführen zu müssen. Dies beschleunigt den Designzyklus erheblich und ermöglicht iterative Verbesserungen.
Für Produktionstests und Qualitätskontrolle spielt der RE 935-07R eine entscheidende Rolle bei Burn-in-Tests und Funktionsprüfungen. Er gewährleistet eine stabile und wiederholbare elektrische Verbindung, die notwendig ist, um die Zuverlässigkeit der Bauteile unter anspruchsvollen Bedingungen zu bewerten. Die vergoldeten Kontakte minimieren den Kontaktwiderstand und sorgen für eine optimale elektrische Leitfähigkeit über die gesamte Lebensdauer des Adapters.
Auch im Bereich des Reverse Engineering oder bei der Reparatur von komplexen elektronischen Geräten kann der RE 935-07R von unschätzbarem Wert sein. Er ermöglicht den Anschluss und die Analyse von Komponenten, die möglicherweise nicht mehr leicht erhältlich sind oder deren Original-Interface beschädigt wurde.
Die Kompatibilität mit einem breiten Temperaturbereich von -40°C bis +150°C macht diesen Adapter zudem für Anwendungen geeignet, die in extremen Umgebungen betrieben werden, wie z.B. in der Automobilindustrie oder in industriellen Steuerungsanlagen.
FAQ – Häufig gestellte Fragen zu RE 935-07R – Multiadapter LGA16 P=0,50 mm RM 2,54 mm
Was genau ist ein LGA-Gehäuse und warum ist ein spezieller Adapter notwendig?
LGA steht für Land Grid Array. Bei diesem Gehäusetyp befinden sich die elektrischen Kontakte als kleine, flache Flächen (Pads) auf der Unterseite des Bauteils anstelle von hervorstehenden Pins. Dies ermöglicht eine dichtere Bestückung und oft eine bessere Wärmeableitung. Die feinen Abstände der LGA-Pads erfordern jedoch präzise Verbindungen, und ein spezieller Adapter wie der RE 935-07R wird benötigt, um diese empfindlichen Kontakte sicher mit einem System zu verbinden, das möglicherweise ein größeres Pinraster oder andere Anschlussarten aufweist.
Welche Vorteile bietet das Material der Kontakte (vergoldete Phosphorbronze)?
Phosphorbronze ist ein Material, das für seine hohe elektrische Leitfähigkeit und mechanische Festigkeit bekannt ist. Die Vergoldung der Kontakte bietet zusätzliche Vorteile: Sie schützt vor Korrosion und Oxidation, gewährleistet einen sehr geringen Kontaktwiderstand und verbessert die Zuverlässigkeit der Verbindung über viele Steckzyklen hinweg. Dies ist entscheidend für stabile elektrische Messungen und einen störungsfreien Betrieb.
Ist der RE 935-07R Multiadapter für den Einsatz in rauen Umgebungen geeignet?
Ja, der RE 935-07R ist für den Einsatz in einem breiten Betriebstemperaturbereich von -40°C bis +150°C ausgelegt. Das verwendete Hochtemperatur-LCP (Liquid Crystal Polymer) als Isolationsmaterial ist thermisch stabil und mechanisch robust. Darüber hinaus ist der Adapter schock- und vibrationsbeständig konzipiert, was ihn für anspruchsvolle industrielle und mobile Anwendungen qualifiziert.
Kann ich mit diesem Adapter auch andere LGA-Größen verwenden, die nicht genau LGA16 sind?
Der RE 935-07R ist spezifisch für LGA16-Gehäuse mit einem Pinabstand von 0,50 mm und einem Rastermaß von 2,54 mm konzipiert. Während einige Bauteile mit ähnlicher Pinanzahl existieren mögen, ist eine physische Kompatibilität mit dem LGA-Layout und dem Pinabstand entscheidend. Für andere LGA-Größen oder Pinabstände sind spezifischere Adaptermodelle erforderlich.
Wie beeinflusst der Pinabstand von 0,50 mm die Signalintegrität?
Ein feinerer Pinabstand von 0,50 mm ermöglicht eine höhere Packungsdichte der Anschlüsse auf dem Bauteil. Bei der Signalübertragung über diesen geringen Abstand ist es entscheidend, dass die elektrischen Eigenschaften des Adapters optimiert sind. Der RE 935-07R ist darauf ausgelegt, Signalverluste, Crosstalk und Reflexionen zu minimieren, indem er eine präzise und elektrisch saubere Verbindung sicherstellt, was für Hochgeschwindigkeits-Datenübertragungen unerlässlich ist.
Wie pflege ich den RE 935-07R Multiadapter, um seine Langlebigkeit zu gewährleisten?
Um die Langlebigkeit und optimale Leistung des RE 935-07R zu gewährleisten, vermeiden Sie die Exposition gegenüber starker Verschmutzung, Feuchtigkeit oder aggressiven Chemikalien. Reinigen Sie die Kontakte vorsichtig mit einem fusselfreien Tuch und ggf. einem geeigneten Kontaktreiniger, falls erforderlich. Lagern Sie den Adapter in einer sauberen, trockenen Umgebung, idealerweise in seiner Originalverpackung oder einer antistatischen Tasche, wenn er nicht in Gebrauch ist.
Welche Art von Anwendungen profitieren am meisten von der Verwendung des RE 935-07R?
Der RE 935-07R ist ideal für alle Anwendungen, die die Handhabung, das Testen oder die Integration von LGA16-Bausteinen erfordern. Dies umfasst typischerweise die Entwicklung von Prototypen für neue elektronische Produkte, die Durchführung von Zuverlässigkeitstests wie Burn-in- und HAST-Tests, die Fehlersuche in komplexen Schaltungen, die Entwicklung von Embedded Systems, die Automobil-Elektronik und industrielle Steuerungsanwendungen, bei denen Präzision und Zuverlässigkeit von höchster Bedeutung sind.
