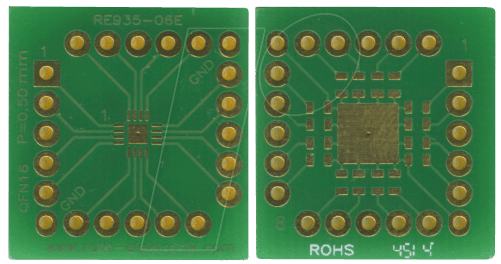

Optimale Verbindungslösung für QFN16-Bausteine: RE 935-06E Multiadapter
Der RE 935-06E Multiadapter ist die präzise und zuverlässige Schnittstelle für Entwickler, Ingenieure und Techniker, die mit QFN16-Gehäusen arbeiten und eine problemlose Verbindung zu Standard-Test- und Prototyping-Umgebungen benötigen. Er löst die Herausforderung der direkten Anbindung von QFN16-Chips mit einem Pin-Pitch von 0,50 mm an Steckboards oder Prüfaufbauten mit einem Raster von 2,54 mm, was eine effiziente und sichere Signalübertragung gewährleistet.
Maximale Flexibilität und Präzision mit dem RE 935-06E
Standardlösungen für die Adapterung von QFN-Gehäusen können oft zu Kompromissen bei der Signalintegrität oder der mechanischen Stabilität führen. Der RE 935-06E wurde speziell entwickelt, um diese Nachteile zu überwinden. Durch die präzise Fertigung und die durchdachte Konstruktion bietet er eine überlegene Verbindungssicherheit und Signalqualität, die für anspruchsvolle Anwendungen unerlässlich ist. Die hohe Pin-Dichte des QFN16-Gehäuses erfordert eine exakte Ausrichtung und einen stabilen Kontakt, den dieser Multiadapter zuverlässig sicherstellt.
Vorteile des RE 935-06E Multiadapters
- Hohe Signalintegrität: Entwickelt für minimale Signalverluste und Rauschkopplung, entscheidend für empfindliche Schaltungen und Hochfrequenzanwendungen.
- Präzise mechanische Passform: Gewährleistet eine sichere und wackelfreie Aufnahme des QFN16-Bausteins und eine stabile Verbindung zu externen Schaltungen.
- Einfache Integration: Ermöglicht den direkten Anschluss an Standard-Prototyping-Boards und Testaufbauten mit 2,54 mm Rastermaß.
- Robustes Design: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Zuverlässigkeit im professionellen Einsatz.
- Optimierte Pin-Führung: Klare und logische Anordnung der Anschlüsse für einfache Verdrahtung und Fehlersuche.
- Reduzierung von Messfehlern: Durch die stabile und saubere Verbindung werden potenzielle Fehlerquellen bei Tests und Messungen minimiert.
Technische Spezifikationen und Materialqualität
Der RE 935-06E Multiadapter zeichnet sich durch seine exakten Spezifikationen aus, die auf die Anforderungen moderner Elektronikentwicklung zugeschnitten sind. Die Qualität der verwendeten Materialien und die Präzision der Fertigung sind entscheidend für die Leistungsfähigkeit und Lebensdauer des Adapters. Wir legen Wert auf Komponenten, die auch unter anspruchsvollen Bedingungen verlässlich funktionieren.
| Merkmal | Spezifikation |
|---|---|
| Adaptertyp | Multiadapter |
| Gehäusekompatibilität | QFN16 |
| QFN-Pin-Pitch (Abstand zwischen den Pins des QFN-Gehäuses) | 0,50 mm |
| Anschlussraster (auf Testboard/Prototyping-Board) | 2,54 mm (RM 2,54 mm) |
| Material der Leiterplatte | Hochwertiges FR-4 Material mit ausgezeichneten dielektrischen Eigenschaften und thermischer Stabilität. |
| Kontaktmaterial | Vergoldete Anschlussflächen für korrosionsbeständige und niederimpedante Verbindungen. |
| Konstruktion | Präzise gefertigte Adapterplatine mit eindeutiger Pin-Belegung zur Vermeidung von Fehlanschlüssen. |
| Einsatzbereich | Prototyping, Debugging, Testen von QFN16-Bausteinen, Laboranwendungen, Entwicklungsboards. |
| Mechanische Stabilität | Konstruiert für eine sichere Aufnahme des QFN-Chips und eine robuste Verbindung zur Zielplatine. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der RE 935-06E Multiadapter findet seine primäre Anwendung in den Bereichen der Mikroelektronikentwicklung, des Prototypings und der Qualitätskontrolle. Ingenieure, die mit integrierten Schaltungen (ICs) in QFN16-Gehäusen arbeiten, profitieren von der Möglichkeit, diese Bausteine einfach und sicher in ihre Testumgebungen zu integrieren. Dies ist insbesondere bei der Entwicklung neuer Produkte, beim Debugging von Schaltungen oder bei der Durchführung von Zuverlässigkeitstests von großer Bedeutung. Die Kompatibilität mit dem Standardraster von 2,54 mm erleichtert die Anbindung an eine Vielzahl von Standard-Steckplatinen, Breadboards und kundenspezifischen Testaufbauten, was den Entwicklungsprozess erheblich beschleunigt und vereinfacht.
Präzision in der Signalübertragung
Die Signalintegrität ist bei modernen elektronischen Schaltungen, insbesondere bei höheren Frequenzen, von entscheidender Bedeutung. Der RE 935-06E Multiadapter wurde unter Berücksichtigung dieser Anforderungen entwickelt. Die optimierte Leiterbahnführung und die Verwendung von hochwertigen Materialien minimieren unerwünschte Effekte wie Kapazitätsänderungen, Induktivitäten und Signalreflexionen. Dies gewährleistet, dass die Signale vom QFN16-Baustein mit minimaler Beeinträchtigung an die Zielschaltung weitergeleitet werden. Für anspruchsvolle Anwendungen, bei denen jede Millivolt und jede Nanosekunde zählt, ist die Zuverlässigkeit des RE 935-06E ein entscheidender Faktor für den Erfolg.
Sicherheit und Handhabung
Die sichere Handhabung und Montage des QFN16-Bausteins wird durch das Design des RE 935-06E gewährleistet. Der Adapter bietet eine stabile Aufnahme für den Chip und ermöglicht eine einfache und präzise Positionierung. Die klare Kennzeichnung der Anschlüsse erleichtert die korrekte Verdrahtung und reduziert das Risiko von Kurzschlüssen oder Fehlverbindungen. Dies ist besonders wertvoll in Umgebungen, in denen schnelle Iterationen und ein reibungsloser Arbeitsablauf erforderlich sind.
FAQ – Häufig gestellte Fragen zu RE 935-06E – Multiadapter QFN16 P=0,50 mm RM 2,54 mm
Ist der RE 935-06E mit allen QFN16-Bausteinen kompatibel?
Ja, der RE 935-06E ist speziell für die Aufnahme von QFN16-Gehäusen mit einem Pin-Pitch von 0,50 mm konzipiert. Solange die physischen Abmessungen des QFN16-Chips innerhalb der Standardspezifikationen liegen, ist die Kompatibilität gewährleistet.
Welche Art von Testaufbauten kann ich mit diesem Multiadapter verwenden?
Der Adapter ist ideal für die Integration in Standard-Prototyping-Boards, Breadboards und Testfassungen, die ein Anschlussraster von 2,54 mm verwenden. Dies ermöglicht eine breite Palette von Anwendungen im Bereich der Entwicklung und Prüfung.
Wie ist die Signalqualität bei der Verwendung des RE 935-06E?
Der Adapter wurde entwickelt, um eine hohe Signalintegrität zu gewährleisten. Die präzise Leiterbahnführung und die hochwertigen Kontaktflächen minimieren Signalverluste und Rauschkopplung, was ihn für anspruchsvolle Anwendungen geeignet macht.
Aus welchem Material ist der Adapter gefertigt und wie wirkt sich das auf die Leistung aus?
Die Leiterplatte des Adapters besteht aus FR-4 Material, das für seine guten dielektrischen Eigenschaften und seine thermische Stabilität bekannt ist. Die Anschlussflächen sind vergoldet, um eine korrosionsbeständige und niederimpedante Verbindung zu gewährleisten, was die Zuverlässigkeit und Signalübertragung verbessert.
Ist der Adapter für den wiederholten Einsatz geeignet?
Ja, der RE 935-06E ist aus robusten Materialien gefertigt und auf Langlebigkeit ausgelegt. Bei sachgemäßer Handhabung ist er für den wiederholten Einsatz in professionellen Umgebungen konzipiert.
Welchen Vorteil bietet die Verwendung dieses Adapters gegenüber der direkten Lötverbindung?
Die Verwendung des Adapters ermöglicht eine nicht-permanente Verbindung. Dies vereinfacht das Debugging, den Austausch von Bausteinen und die Wiederverwendbarkeit der Testumgebung erheblich, verglichen mit einer direkten Lötverbindung, die oft irreversibel ist.
Benötige ich spezielles Werkzeug zur Montage des QFN16-Chips auf dem Adapter?
Für die Montage des QFN16-Chips auf dem Adapter werden in der Regel Pinzetten und ggf. ein Präzisionsschraubendreher oder ein Handhabungswerkzeug für SMD-Bauteile empfohlen, um eine genaue Positionierung zu gewährleisten. Das Löten oder das Bestücken mit einer Lötstation ist erforderlich, um die Verbindung herzustellen.
