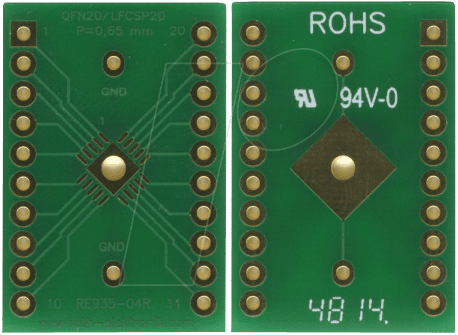

Effiziente Bauteilintegration mit dem RE 935-04R Multiadapter
Wenn Sie als Entwickler, Ingenieur oder Techniker präzise und zuverlässige Verbindungen für QFN20- und LFCSP20-Gehäuse mit einem Pin-Pitch von 0,65 mm benötigen, ist der RE 935-04R Multiadapter die optimale Lösung. Dieses spezialisierte Werkzeug minimiert potenzielle Fehlerquellen bei der Prototypenentwicklung und beim Debugging, indem es eine stabile und zugängliche Schnittstelle für SMD-Bauteile bietet, die sonst schwer zu handhaben wären.
Präzision und Kompatibilität für anspruchsvolle Anwendungen
Der RE 935-04R Multiadapter wurde entwickelt, um die Herausforderungen bei der Arbeit mit hochintegrierten Oberflächenmontagebauteilen zu meistern. Seine Hauptstärke liegt in der akkuraten Aufnahme von QFN20- und LFCSP20-Gehäusen mit einem spezifischen Pin-Pitch von 0,65 mm. Dies ermöglicht eine direkte und sichere Adaption dieser kleinen und dicht gepackten Bauteiltypen auf Standard-Testaufbauten oder Entwicklungsboards, was den Entwicklungsprozess erheblich beschleunigt und vereinfacht. Im Gegensatz zu universellen Adapterlösungen, die oft Kompromisse bei der Passgenauigkeit eingehen, bietet der RE 935-04R eine dedizierte und hochpräzise Lösung, die das Risiko von Kurzschlüssen und fehlerhaften Messungen minimiert.
Technische Überlegenheit und Anwendungsbereiche
Die Konstruktion des RE 935-04R Multiadapters setzt auf hochwertige Materialien und eine präzise Fertigung, um eine maximale Signalintegrität und Langlebigkeit zu gewährleisten. Die feinen Pins und die exakt gefertigte Aufnahme für die Bauteilgehäuse sind entscheidend für die Zuverlässigkeit bei der Signalübertragung, insbesondere bei hohen Frequenzen. Dies macht den Adapter zu einem unverzichtbaren Werkzeug in Bereichen wie:
- Halbleiter-Entwicklung und -Test: Ermöglicht das einfache Testen und Debugging von QFN- und LFCSP-Bausteinen in Prototypen oder Testumgebungen.
- Embedded Systems: Bietet eine stabile Schnittstelle für die Integration kleiner Mikrocontroller und Sensoren in eigene Schaltungen.
- Reverse Engineering: Erleichtert das Auslesen oder Analysieren von Bauteilen, bei denen der direkte Zugang schwierig ist.
- Forschung und Entwicklung: Ideal für akademische und industrielle Forschungseinrichtungen, die mit den neuesten IC-Paketen arbeiten.
- Fehleranalyse und Reparatur: Ermöglicht das präzise Ansteuern und Testen einzelner Komponenten auf einer Leiterplatte.
Optimale Adapter-Spezifikationen im Detail
Die Wahl des richtigen Adapters ist entscheidend für den Erfolg jedes Elektronikprojekts. Der RE 935-04R zeichnet sich durch folgende spezifische Eigenschaften aus, die ihn von weniger spezialisierten Alternativen abheben:
| Merkmal | Spezifikation |
|---|---|
| Adaptersockel-Typ | Multifunktionsadapter für QFN20 und LFCSP20 Gehäuse |
| Pin-Pitch | 0,65 mm |
| Kompatible Gehäusetypen | QFN20, LFCSP20 |
| Kontaktoberfläche | Vergoldete Kontakte für geringen Übergangswiderstand und Korrosionsbeständigkeit |
| Gehäusematerial | Hochtemperatur-beständiger Thermoplast, für Lötprozesse geeignet |
| Konstruktion | Präzisionsgefertigt für exakte Passform und sicheren Halt der Bauteile |
| Anschlussart | Schnittstellenstifte für einfache Lötverbindungen oder Einsatz in Steckplatinen |
| Dimensionen (typisch) | Kompakte Bauform zur Minimierung von Platzbedarf auf Testaufbauten |
Vorteile des RE 935-04R im Überblick
Die Investition in den RE 935-04R Multiadapter bietet Ihnen zahlreiche entscheidende Vorteile gegenüber der direkten Handhabung der kleinen Bauteile oder der Verwendung von universellen Adaptern, die nicht auf diese spezifischen Paketgrößen und Pitch-Werte ausgelegt sind:
- Höchste Präzision: Garantiert eine exakte mechanische und elektrische Verbindung für QFN20 und LFCSP20 mit 0,65 mm Pin-Pitch.
- Reduzierte Fehlerquote: Minimiert das Risiko von Kurzschlüssen, schlechten Kontakten und Beschädigungen empfindlicher Bauteile.
- Schnellere Entwicklungszyklen: Ermöglicht zügiges Prototyping, Testen und Debugging, was wertvolle Zeit spart.
- Verbesserte Signalintegrität: Hochwertige Materialien und präzise Fertigung sorgen für zuverlässige Signalübertragung, auch bei anspruchsvollen Anwendungen.
- Vielseitige Einsatzmöglichkeiten: Perfekt geeignet für eine breite Palette von Entwicklungs- und Testaufgaben im Bereich der Mikroelektronik.
- Robuste Bauweise: Gefertigt aus langlebigen Materialien, die auch den Anforderungen im professionellen Umfeld standhalten.
- Kosteneffizienz: Verhindert kostspielige Fehler und beschädigte Bauteile, was langfristig zu Einsparungen führt.
- Sichere Handhabung: Bietet eine stabile und sichere Montageoberfläche für die feinen SMD-Bauteile.
Häufig gestellte Fragen (FAQ) zu RE 935-04R – Multiadapter QFN20 & LFCSP20 P=0,65 mm
Was genau ist der RE 935-04R Multiadapter und wofür wird er verwendet?
Der RE 935-04R ist ein hochpräziser Adapter, der speziell für die einfache und zuverlässige Anbindung von QFN20- und LFCSP20-Gehäusen mit einem Pin-Pitch von 0,65 mm an Prüf- oder Entwicklungsboards entwickelt wurde. Er dient dazu, diese sehr kleinen und dicht bestückten SMD-Bauteile zugänglicher zu machen, um das Testen, Debugging und die Integration in Schaltungen zu erleichtern.
Welche Gehäusetypen werden vom RE 935-04R unterstützt?
Der Adapter unterstützt explizit QFN20- und LFCSP20-Gehäuse. Dies sind gängige Gehäuseformen für integrierte Schaltkreise, die eine geringe Bauhöhe und eine gute Wärmeableitung ermöglichen, aber aufgrund ihrer geringen Abmessungen und des feinen Pin-Pitchs spezielle Adapter erfordern.
Ist der Pin-Pitch von 0,65 mm für alle QFN- und LFCSP-Gehäuse geeignet?
Der Adapter ist spezifisch für QFN20- und LFCSP20-Gehäuse mit einem Pin-Pitch von exakt 0,65 mm ausgelegt. Es ist wichtig, die Spezifikationen Ihres verwendeten Bauteils zu überprüfen, um sicherzustellen, dass der Pin-Pitch übereinstimmt. Bauteile mit unterschiedlichen Pin-Pitchs können mit diesem Adapter nicht verwendet werden.
Welche Vorteile bietet die Verwendung des RE 935-04R im Vergleich zur direkten Lötung?
Die direkte Lötung von QFN- und LFCSP-Bauteilen erfordert spezielle Ausrüstung und Erfahrung, um Kurzschlüsse zu vermeiden. Der RE 935-04R bietet eine sichere und präzise Schnittstelle, die das Risiko von Beschädigungen des Bauteils und der Platine minimiert. Zudem erleichtert er das wiederholte Testen und Austauschen von Bauteilen, was bei der Prototypenentwicklung von unschätzbarem Wert ist.
Wie wird die Signalqualität mit dem RE 935-04R gewährleistet?
Die Signalqualität wird durch die Verwendung von hochwertigen, vergoldeten Kontakten gewährleistet, die einen geringen Übergangswiderstand und eine exzellente elektrische Leitfähigkeit bieten. Die präzise Fertigung des Adapters sorgt für eine feste und zuverlässige Verbindung zu den Bauteilpins, was Signalverluste und Interferenzen minimiert. Das Gehäusematerial ist zudem so gewählt, dass es die elektrische Integrität nicht beeinträchtigt.
Ist der Adapter für den Einsatz in Hochfrequenzanwendungen geeignet?
Aufgrund der präzisen Konstruktion, der hochwertigen Kontakte und des Materials, das eine gute elektrische Leitfähigkeit gewährleistet, ist der RE 935-04R gut für den Einsatz in vielen Hochfrequenzanwendungen geeignet. Die genaue Eignung hängt jedoch immer von der spezifischen Anwendung und den Frequenzanforderungen ab. Die reduzierte Anzahl an Verbindungen und die Stabilität des Kontakts sind hierbei von Vorteil.
Wo kann der RE 935-04R Multiadapter eingesetzt werden?
Der RE 935-04R ist ideal für den Einsatz in Entwicklungs- und Testlaboren, bei der Prototypenfertigung, im Bereich der industriellen Automatisierung, bei der Reparatur von Elektronikgeräten und in der Forschung und Entwicklung, überall dort, wo mit QFN20- und LFCSP20-Bauteilen gearbeitet wird.
