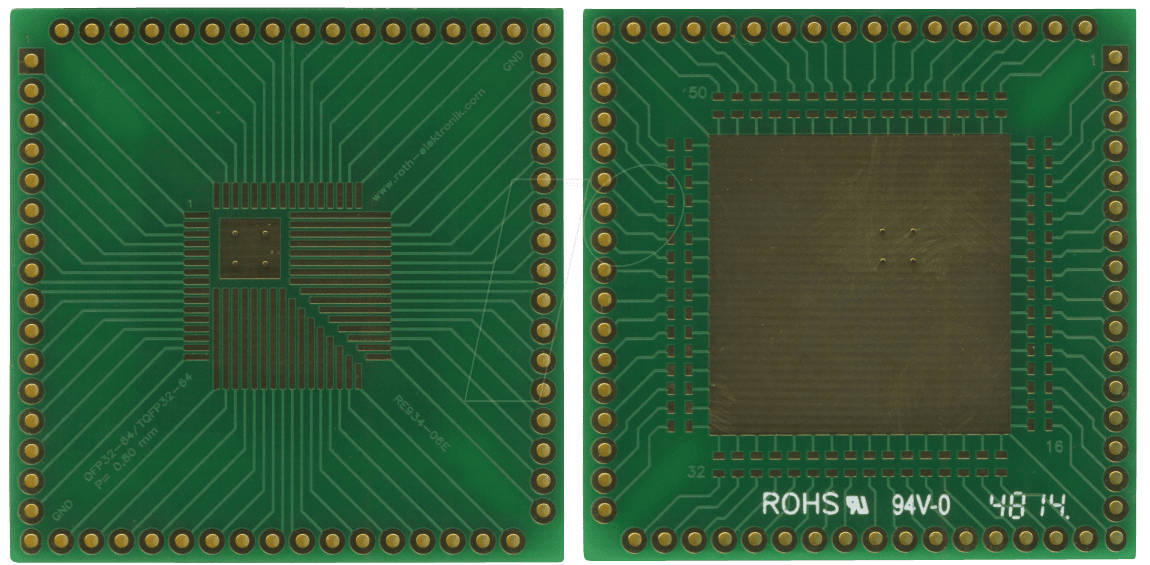

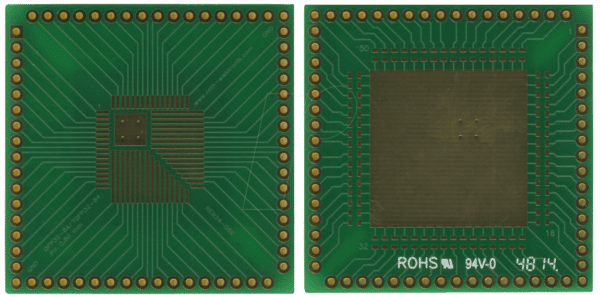

RE 934-06E – Ihr Präzisionsadapter für komplexe Elektronikprojekte
Der RE 934-06E Multiadapter ist die ultimative Lösung für Elektronikentwickler, Ingenieure und Hobbyisten, die mit Bausteinen in TQFP-Gehäusen arbeiten. Dieses hochwertige Werkzeug überbrückt nahtlos die Lücke zwischen Bauteilen mit 32 bis 64 Pins und einer Pin-Teilung von 0,80 mm und einer Anschlussleiste mit 2,54 mm Rastermaß. Er löst damit die Herausforderung, moderne, kompakte ICs mit gängigen Prototypen-Boards oder Testequipment zu verbinden, und ermöglicht eine effiziente und fehlerfreie Integration.
Warum der RE 934-06E die überlegene Wahl ist
Im Gegensatz zu universellen Lötadaptern oder unzuverlässigen Stecklösungen bietet der RE 934-06E eine maßgeschneiderte und hochpräzise Schnittstelle. Seine spezifische Auslegung für TQFP-Gehäuse mit der genannten Pin-Teilung und der Kompatibilität zu Standard-Rastermaßen minimiert Übergangswiderstände, vermeidet Kurzschlüsse und gewährleistet eine signalintegre Verbindung. Dies ist entscheidend für die Zuverlässigkeit von Prototypen, die Messgenauigkeit in der Entwicklung und die Langlebigkeit Ihrer elektronischen Schaltungen. Die robuste Konstruktion und die hochwertigen Materialien unterstreichen den professionellen Anspruch und die Langlebigkeit, die Sie von einer Spitzenlösung erwarten.
Technische Spezifikationen und Aufbau
Der RE 934-06E Multiadapter zeichnet sich durch seine durchdachte Konstruktion aus, die auf maximale Funktionalität und Zuverlässigkeit ausgelegt ist. Die präzise gefertigten Kontakte sorgen für einen festen und sicheren Sitz der TQFP-Bausteine, während die 2,54 mm Rasterung der Ausgangspins eine einfache Anbindung an Breadboards, Steckschaltungen und Standard-Laborverkabelung ermöglicht. Die klare Beschriftung der Pins auf dem Adapter erleichtert die Orientierung und reduziert die Gefahr von Fehlverdrahtungen. Das Design ist auf Signalintegrität optimiert, um die Performance empfindlicher Schaltungen nicht zu beeinträchtigen.
Vorteile des RE 934-06E Multiadapters
- Präzise TQFP-Anbindung: Ermöglicht den zuverlässigen Anschluss von TQFP-Bausteinen mit 32 bis 64 Pins und einer Pin-Teilung von 0,80 mm.
- Standardisierte Ausgabe: Ausgangspins im gängigen 2,54 mm Rastermaß für einfache Integration in bestehende Testumgebungen und Prototypen.
- Optimierte Signalintegrität: Konstruktion zur Minimierung von Signalverlusten und Störungen, essentiell für empfindliche Schaltungen.
- Reduzierte Fehlerrate: Die klare Pin-Führung und der sichere Sitz der Bausteine minimieren das Risiko von Kurzschlüssen und Verdrahtungsfehlern.
- Langlebigkeit und Robustheit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer auch im professionellen Einsatz.
- Zeitersparnis: Schnelle und unkomplizierte Konfektionierung von Testaufbauten und Prototypen.
- Kosteneffizienz: Vermeidet teure Fehler und beschleunigt den Entwicklungsprozess.
Einsatzgebiete und Anwendungsbeispiele
Der RE 934-06E ist ein unverzichtbares Werkzeug für eine Vielzahl von Applikationen im Bereich der Mikroelektronik und eingebetteten Systeme. Entwickler von IoT-Geräten, Embedded-Systemen, Sensorik und Kommunikationsmodulen werden die Flexibilität und Zuverlässigkeit dieses Adapters zu schätzen wissen. Er ist ideal für das Debugging von Mikrocontrollern in TQFP-Gehäusen, das Testen von integrierten Schaltungen während der Evaluierungsphase oder die Erstellung von Prototypen für neue Produkte, bei denen spezielle ICs eingesetzt werden. Auch in der Lehre und Ausbildung ist der Adapter von großem Nutzen, um Studierenden den Umgang mit komplexen Bauteilen zu erleichtern.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Adaptertyp | Multiadapter für TQFP-Gehäuse |
| Unterstützte TQFP-Pins | 32 bis 64 |
| TQFP Pin-Teilung | 0,80 mm |
| Ausgangs-Rastermaß | 2,54 mm (Standard-Breadboard-kompatibel) |
| Material Kontakte | Hochleitfähige Legierung für minimale Übergangswiderstände und Korrosionsbeständigkeit. |
| Gehäusematerial | Robuster, dielektrischer Kunststoff, der eine sichere Isolierung und mechanische Stabilität gewährleistet. |
| Beschriftung | Laserbeschriftete Pin-Bezeichnungen auf dem Adapter für eindeutige Identifizierung. |
| Anwendungsbereiche | Prototyping, Test und Messung, Debugging, Entwicklung von Embedded Systems und IoT-Geräten. |
FAQ – Häufig gestellte Fragen zu RE 934-06E – Multiadapter TQFP32 bis 64 P=0,80 mm RM 2,54 mm
Welche Arten von TQFP-Gehäusen kann ich mit diesem Adapter verwenden?
Der RE 934-06E Multiadapter ist speziell für die Aufnahme von TQFP-Bausteinen konzipiert, die über 32 bis 64 Pins verfügen und eine Pin-Teilung von 0,80 mm aufweisen. Dies deckt eine breite Palette gängiger Mikrocontroller und ICs in diesem Formfaktor ab.
Wie unterscheidet sich die Pin-Teilung auf dem TQFP-Gehäuse von der Ausgabe des Adapters?
Der Adapter nimmt TQFP-Bausteine mit einer feinen Pin-Teilung von 0,80 mm auf und leitet diese auf Ausgangspins mit einem Standard-Rastermaß von 2,54 mm weiter. Dies ermöglicht die einfache Verbindung mit typischen Breadboards, Steckplatinen und Laborausstattung.
Ist dieser Adapter für den Einsatz in hochfrequenten Anwendungen geeignet?
Ja, der Adapter ist aus Materialien gefertigt, die auf minimale Signalverluste ausgelegt sind. Die präzise Kontaktführung und die hochwertige Ausführung tragen zur Aufrechterhaltung der Signalintegrität bei, was ihn auch für viele Hochfrequenzanwendungen qualifiziert.
Kann ich den Adapter dauerhaft in einer Schaltung belassen?
Der RE 934-06E ist primär für Prototyping, Test und Debugging konzipiert. Für dauerhafte Installationen sollten Sie eine dedizierte Leiterplatte oder eine andere permanente Verbindungsmethode in Betracht ziehen. Die mechanische Belastbarkeit ist jedoch für häufiges Ein- und Ausstecken ausgelegt.
Welche Vorteile bietet dieser Adapter gegenüber dem direkten Löten?
Der Adapter ermöglicht ein schnelles und flexibles Prototyping ohne den Aufwand und die Risiken des direkten Lötens, insbesondere bei feinen Pin-Teilungen. Er erlaubt das einfache Austauschen von Bauteilen und das schnelle Testen von Schaltungsvarianten, was den Entwicklungsprozess erheblich beschleunigt.
Ist der Adapter mit allen gängigen TQFP-Dimensionen mit 32-64 Pins und 0,80 mm Teilung kompatibel?
Ja, solange die genannten Spezifikationen (32-64 Pins, 0,80 mm Pin-Teilung) erfüllt sind, ist der Adapter mit den entsprechenden TQFP-Gehäusen kompatibel. Die präzise Passform wird durch die durchdachte Konstruktion gewährleistet.
Bietet der Adapter Schutz vor statischer Entladung (ESD)?
Obwohl der Adapter selbst keine aktive ESD-Schutzschaltung besitzt, sind die verwendeten Materialien und die Konstruktion darauf ausgelegt, die Übertragung von ESD-Impulsen zu minimieren. Dennoch ist die Anwendung geeigneter ESD-Schutzmaßnahmen während des Umgangs mit empfindlichen elektronischen Bauteilen immer ratsam.
