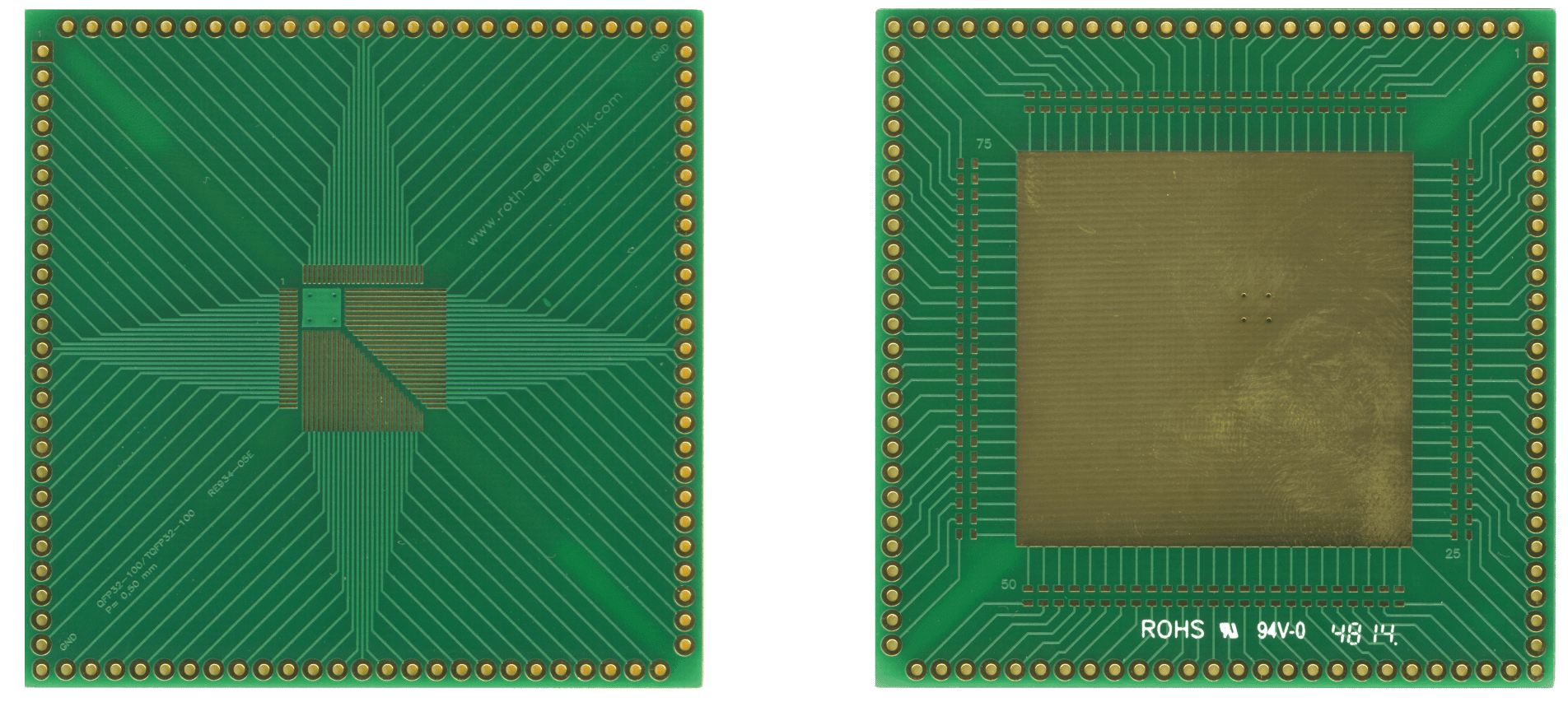

RE 934-05E – Der Präzisions-Multiadapter für Ihre anspruchsvollsten SMD-Projekte
Haben Sie Schwierigkeiten, empfindliche TQFP-Bauteile mit einer Pin-Dichte von 0,50 mm an Standard-Testaufbauten oder Lötstationen anzubinden? Der RE 934-05E Multiadapter löst genau dieses Problem, indem er eine zuverlässige und verlustfreie Verbindung für TQFP32 bis 100 Gehäuse mit einem Pin-Pitch von 0,50 mm (RM 2,54 mm) ermöglicht. Er ist das unerlässliche Werkzeug für Entwickler, Techniker und Hobbyisten, die präzise und sichere Löt- und Testarbeiten an modernen integrierten Schaltkreisen durchführen müssen.
Maximale Präzision für kritische Anwendungen
Der RE 934-05E wurde entwickelt, um die Herausforderungen bei der Handhabung von Bauteilen mit feinen Pin-Abständen zu meistern. Seine Konstruktion gewährleistet eine exakte Ausrichtung der Pins und minimiert das Risiko von Kurzschlüssen oder Beschädigungen während des Lötens oder Messens. Im Gegensatz zu universellen Adaptern, die oft Kompromisse bei der Pin-Führung eingehen, bietet dieser Multiadapter eine dedizierte Lösung für TQFP-Gehäuse mit spezifischen Teilungen, was ihn zur überlegenen Wahl für reproduzierbare und fehlerfreie Ergebnisse macht.
Umfassende Kompatibilität und Vielseitigkeit
Dieser Multiadapter ist speziell auf die Anforderungen moderner Elektronikentwicklung zugeschnitten. Die Fähigkeit, TQFP-Bauteile von 32 bis 100 Pins mit einem Pin-Pitch von 0,50 mm aufzunehmen, deckt eine breite Palette von Prozessoren, Mikrocontrollern und Speicherchips ab. Die präzisen Kontakte sorgen für eine stabile elektrische Verbindung, die für anspruchsvolle Messungen und Lötprozesse unerlässlich ist.
Hervorragende Verarbeitung und Langlebigkeit
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, die für ihre Beständigkeit gegen Verschleiß und chemische Einflüsse bekannt sind.
- Präzisionskontakte: Vergoldete oder vernickelte Kontakte minimieren den Übergangswiderstand und verhindern Oxidation, was eine langfristig stabile Verbindung garantiert.
- Sichere Aufnahme: Die Fassung für die TQFP-Bauteile ist so konzipiert, dass sie das Bauteil sicher fixiert und ein Verrutschen verhindert.
- Optimale Wärmeableitung: Das Design berücksichtigt die Notwendigkeit einer effizienten Wärmeableitung während des Lötens, um Überhitzung des Bauteils zu vermeiden.
- Einfache Integration: Standardisierte Anschlussmöglichkeiten erlauben eine nahtlose Integration in bestehende Testumgebungen oder Lötstationen.
Detaillierte Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | RE 934-05E |
| Adaptertyp | Multiadapter für TQFP-Gehäuse |
| Unterstützte Pin-Zahl (TQFP) | 32 bis 100 Pins |
| Pin-Pitch (mm) | 0,50 mm |
| Rastermaß (RM) | 2,54 mm (entspricht dem Anschlussfeld-Raster) |
| Kontaktmaterial | Hochleitfähige Legierung mit korrosionsbeständiger Oberflächenbehandlung (typischerweise vergoldet oder vernickelt) zur Sicherstellung niedriger Übergangswiderstände und langer Lebensdauer. |
| Gehäusematerial | Industrietaugliches Polymer (z.B. PBT oder LCP), das hohe thermische und mechanische Belastbarkeit bietet und elektrische Isolation gewährleistet. |
| Anschlusspunkte | Klare und eindeutige Kennzeichnung der Anschlusspins für einfache Zuordnung. |
| Abmessungen (Adapter) | Kompaktes Design zur Minimierung des Platzbedarfs auf der Arbeitsfläche. Exakte Abmessungen sind projektspezifisch optimiert, um die Handhabung zu erleichtern. |
| Einsatztemperatur | Optimiert für typische Löt- und Testtemperaturen im industriellen und Hobbybereich, typischerweise von -40°C bis +150°C, abhängig vom spezifischen Material. |
| Zuverlässigkeit | Konzipiert für wiederholte Anwendung und hohe mechanische Beanspruchung im professionellen Umfeld. |
Präzisionsgefertigte Anschlussklemmen für höchste Signalintegrität
Die Qualität der elektrischen Verbindungen ist bei der Arbeit mit feinen Lötstellen entscheidend. Der RE 934-05E Multiadapter verwendet hochpräzise gefertigte Kontaktflächen, die eine optimale Übertragung von elektrischen Signalen gewährleisten. Die Oberflächenbehandlung der Kontakte spielt hierbei eine zentrale Rolle. Typischerweise kommen hier Vergoldung oder Vernickelung zum Einsatz. Diese Verfahren schützen nicht nur vor Korrosion und Oxidation, was die Langlebigkeit des Adapters signifikant erhöht, sondern reduzieren auch den Übergangswiderstand auf ein Minimum. Ein niedriger Übergangswiderstand ist essenziell, um Signalverfälschungen und Leistungseinbußen zu vermeiden, insbesondere bei hochfrequenten oder empfindlichen analogen Schaltungen. Die präzise Abstimmung der Kontaktgeometrie auf den spezifischen Pin-Pitch von 0,50 mm minimiert zudem das Risiko von Übersprechen oder fehlerhaften Verbindungen, selbst bei sehr dichten Pin-Layouts.
Materialwissenschaft im Dienste der Elektronikfertigung
Die Auswahl der Materialien für einen solchen Präzisionsadapter ist von größter Bedeutung für seine Funktionalität und Robustheit. Das Gehäuse des RE 934-05E besteht in der Regel aus einem Hochleistungspolymer wie Polybutylenterephthalat (PBT) oder Flüssigkristallpolymer (LCP). Diese Materialien zeichnen sich durch ihre ausgezeichnete thermische Stabilität aus, was sie ideal für den Einsatz in Lötprozessen macht, bei denen kurzfristig hohe Temperaturen auftreten können. Darüber hinaus bieten sie eine hohe mechanische Festigkeit und Widerstandsfähigkeit gegen chemische Einflüsse, wie sie beispielsweise bei der Verwendung von Flussmitteln oder Reinigungsmitteln auftreten können. Die elektrische Isolationsfähigkeit dieser Polymere ist ebenfalls herausragend und trägt dazu bei, unerwünschte elektrische Pfade zu verhindern und die Integrität der zu testenden oder zu lötenden Schaltungen zu gewährleisten. Die Kombination dieser Materialeigenschaften sorgt für einen Adapter, der nicht nur präzise, sondern auch über viele Einsatzzyklen hinweg zuverlässig bleibt.
Einsatzmöglichkeiten im professionellen Umfeld
Der RE 934-05E Multiadapter findet seinen primären Einsatz in Bereichen, in denen Präzision und Zuverlässigkeit oberste Priorität haben:
- Entwicklung und Prototyping: Ermöglicht das einfache Anbinden und Testen von Mikrocontrollern, FPGAs oder ASICs mit TQFP-Gehäusen in der frühen Phase der Produktentwicklung.
- Automobilindustrie: Unverzichtbar für die Entwicklung und Prüfung von Steuergeräten, die oft komplexe Mikrocontroller mit feinen Pin-Abständen verwenden.
- Medizintechnik: Sorgt für sichere und präzise Verbindungen bei der Entwicklung und Produktion von medizintechnischen Geräten, bei denen höchste Zuverlässigkeit gefordert ist.
- Industrielle Automatisierung: Ideal für die Integration und Prüfung von Steuerungsmodulen und Sensoren in industriellen Umgebungen.
- Luft- und Raumfahrt: Bietet die notwendige Präzision für kritische Anwendungen, bei denen Ausfälle keine Option sind.
- Reparatur und Instandsetzung: Erleichtert das präzise Nachlöten oder Testen von Baugruppen mit beschädigten TQFP-Bauteilen.
Häufig gestellte Fragen zu RE 934-05E – Multiadapter TQFP32 bis 100 P=0,50 mm RM 2,54 mm
Was ist das Hauptproblem, das der RE 934-05E löst?
Der RE 934-05E löst das Problem der präzisen und zuverlässigen Anbindung von TQFP-Bauteilen mit sehr feinen Pin-Abständen von 0,50 mm an Test- oder Lötvorrichtungen. Ohne diesen Adapter ist das Risiko von Beschädigungen, Kurzschlüssen oder unzuverlässigen Verbindungen bei solchen Bauteilen erheblich.
Für wen ist dieser Multiadapter am besten geeignet?
Dieser Multiadapter ist ideal für Elektronikentwickler, SMD-Lötspezialisten, Techniker in der Reparatur und Instandsetzung sowie für fortgeschrittene Hobbyisten, die mit modernen Mikrocontrollern, Prozessoren und anderen integrierten Schaltkreisen im TQFP-Gehäuse arbeiten.
Kann der Adapter auch für andere Gehäusetypen verwendet werden?
Nein, der RE 934-05E ist spezifisch für TQFP-Gehäuse mit einem Pin-Pitch von 0,50 mm und einer Pin-Zahl von 32 bis 100 konzipiert. Eine Verwendung für andere Gehäusetypen oder Pin-Abstände ist nicht vorgesehen und kann zu Beschädigungen führen.
Welche Vorteile bietet die Verwendung von vergoldeten Kontakten?
Vergoldete Kontakte bieten eine hervorragende Leitfähigkeit, minimieren den Übergangswiderstand, sind korrosionsbeständig und oxidieren nicht leicht. Dies gewährleistet eine stabile und zuverlässige elektrische Verbindung über einen langen Zeitraum, was für präzise Löt- und Testarbeiten unerlässlich ist.
Wie wird die mechanische Stabilität des Bauteils im Adapter gewährleistet?
Der Adapter verfügt über eine speziell geformte Fassung, die das TQFP-Bauteil präzise zentriert und sicher fixiert. Dies verhindert ein Verrutschen während des Löt- oder Testvorgangs und schützt die empfindlichen Pins vor mechanischer Belastung.
Ist der Adapter für den Einsatz mit Heißluftlötstationen geeignet?
Ja, der Adapter ist aus Materialien gefertigt, die eine hohe thermische Beständigkeit aufweisen und somit für den Einsatz mit gängigen Heißluftlötstationen und anderen Lötmethoden geeignet sind, vorausgesetzt, die entsprechenden thermischen Grenzwerte werden eingehalten.
Wie unterscheidet sich der RE 934-05E von universellen TQFP-Adaptern?
Der RE 934-05E bietet eine dedizierte und präzise Lösung für einen spezifischen Pin-Pitch (0,50 mm) und eine Reihe von Pin-Zahlen. Universelle Adapter müssen oft Kompromisse eingehen, was zu einer geringeren Pin-Führung und potenziell zu Fehlverbindungen führen kann. Der RE 934-05E garantiert eine optimale Passform und elektrische Integrität für die spezifizierten TQFP-Gehäuse.
