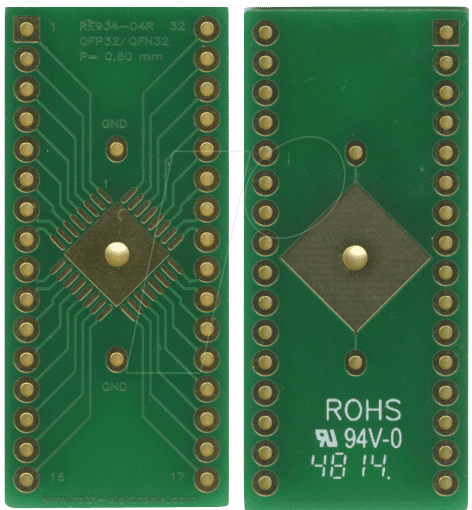

Revolutionieren Sie Ihre Elektronik-Entwicklung mit dem RE 934-04R Multiadapter
Wenn Sie in der Welt der Elektronikentwicklung, des Prototypings oder der Reparatur tätig sind, stoßen Sie unweigerlich auf die Herausforderung, verschiedene IC-Gehäuseformen und -Größen effizient mit Ihrer Entwicklungsplatine oder Testausrüstung zu verbinden. Der RE 934-04R – Multiadapter QFP32 & QFN32 mit einem Pin-Pitch von 0,80 mm und einem Row-to-Row-Abstand (RM) von 2,54 mm ist die maßgeschneiderte Lösung, die speziell für Ingenieure, Techniker und Hobbyisten entwickelt wurde, die eine präzise und zuverlässige Schnittstelle für diese spezifischen Gehäusetypen benötigen.
Präzision und Vielseitigkeit: Die Kernkompetenzen des RE 934-04R
Der RE 934-04R übertrifft herkömmliche Adapterlösungen durch seine fokussierte und hochpräzise Anwendung. Während universelle Adapter oft Kompromisse in Bezug auf Kontaktzuverlässigkeit und Signalintegrität eingehen, wurde dieser Multiadapter entwickelt, um die spezifischen Anforderungen von QFP32 (Quad Flat Package) und QFN32 (Quad Flat No-lead) Gehäusen mit einem Pin-Pitch von 0,80 mm und einem RM von 2,54 mm optimal zu erfüllen. Dies gewährleistet eine sichere und stabile Verbindung, minimiert das Risiko von Kurzschlüssen und ermöglicht eine verlustfreie Signalübertragung, was für anspruchsvolle Entwicklungsprojekte unerlässlich ist.
Herausragende Vorteile des RE 934-04R Multiadapters
- Optimale Kompatibilität: Speziell konzipiert für die weit verbreiteten QFP32- und QFN32-Gehäuse mit einem präzisen Pin-Pitch von 0,80 mm und RM von 2,54 mm, was eine nahezu universelle Abdeckung für viele gängige ICs in diesen Formfaktoren ermöglicht.
- Verbesserte Signalintegrität: Durch die präzise Pin-Platzierung und hochwertige Kontaktoberflächen werden Signalreflexionen und Dämpfung minimiert, was für Hochfrequenzanwendungen und empfindliche digitale Schaltungen von entscheidender Bedeutung ist.
- Robuste Konstruktion: Gefertigt aus langlebigen Materialien, die eine hohe Widerstandsfähigkeit gegenüber mechanischer Beanspruchung und chemischen Einflüssen aufweisen, gewährleistet dies eine lange Lebensdauer auch unter anspruchsvollen Bedingungen.
- Einfache Handhabung: Das durchdachte Design des Adapters ermöglicht ein schnelles und sicheres Einsetzen sowie Entfernen der ICs, was den Entwicklungsprozess beschleunigt und die Effizienz steigert.
- Hohe Zuverlässigkeit: Jede Lötstelle und jeder Kontaktpunkt ist auf maximale Zuverlässigkeit ausgelegt, um Ausfallraten zu minimieren und reproduzierbare Testergebnisse zu gewährleisten.
- Kostenersparnis: Vermeiden Sie teure Spezialadapter für jeden einzelnen IC-Typ. Der RE 934-04R bietet eine kosteneffiziente Lösung für die gängigsten QFP32- und QFN32-Bausteine.
- Kompaktes Design: Trotz seiner umfassenden Funktionalität verfügt der Adapter über eine geringe Bauhöhe und Grundfläche, was ihn ideal für den Einsatz auf Breadboards, Testaufbauten und in beengten Gehäusen macht.
Technische Spezifikationen und Qualitätsmerkmale
| Kategorie | Detail |
|---|---|
| Gehäusetypen | QFP32 (Quad Flat Package), QFN32 (Quad Flat No-lead) |
| Pin-Pitch (Rastermaß) | 0,80 mm |
| Row-to-Row (RM) Abstand | 2,54 mm (Standard-DIP-Rastermaß) |
| Material der Kontakte | Hochwertige vergoldete oder versilberte Kupferlegierung für optimale Leitfähigkeit und Korrosionsbeständigkeit. Die genaue Legierung gewährleistet eine geringe Kontaktimpedanz über viele Steckzyklen hinweg. |
| Gehäusematerial | UV-beständiges und flammhemmendes PBT (Polybutylenterephthalat) oder ähnliches technisches Polymer. Dieses Material bietet ausgezeichnete elektrische Isolationseigenschaften, mechanische Festigkeit und Beständigkeit gegen Umwelteinflüsse. |
| Lötbarkeit | Kontakte sind für einfache und zuverlässige Lötverbindungen optimiert, sowohl beim Bestücken des Adapters als auch beim Anbringen von Anschlussdrähten oder Kabeln. |
| Elektrische Eigenschaften | Optimiert für Signalübertragung bis zu hohen Frequenzen, mit geringer Parasitärkapazität und Induktivität, um Signalintegrität auch bei anspruchsvollen digitalen und analogen Schaltungen zu gewährleisten. |
| Mechanische Stabilität | Präzise gefertigt, um eine sichere und wackelfreie Aufnahme des ICs zu gewährleisten. Die Robustheit des Gehäuses schützt die internen Verbindungen vor Beschädigung. |
| Einsatztemperatur | Geeignet für einen breiten Temperaturbereich, typischerweise von -20°C bis +85°C, was den Einsatz in verschiedenen Labor- und industriellen Umgebungen ermöglicht. |
| Maßtoleranzen | Extrem enge Fertigungstoleranzen sichern die exakte Positionierung der Pins und gewährleisten eine perfekte Passform für die entsprechenden IC-Sockel oder Testpunkte. |
Erweiterte Anwendungsszenarien und technische Details
Der RE 934-04R ist mehr als nur ein Adapter; er ist ein unverzichtbares Werkzeug für die präzise Anbindung von Mikrocontrollern, Logik-ICs, Sensoren und anderen integrierten Schaltkreisen, die in QFP32- oder QFN32-Gehäusen geliefert werden. Die spezifische Auslegung mit 0,80 mm Pin-Pitch adressiert eine gängige Größe für kompakte und leistungsfähige Bausteine, die oft in mobilen Geräten, Embedded-Systemen und spezialisierter Messtechnik zum Einsatz kommen. Der 2,54 mm RM (Row-to-Row) Abstand auf der gegenüberliegenden Seite des Adapters ermöglicht die einfache Integration in Standard-Breadboards oder die Verbindung mit Steckverbindern, die für das DIP-Rastermaß ausgelegt sind. Dies vereinfacht den Übergang von der IC-Spezifikation zur prototypischen Implementierung erheblich.
Bei QFN-Gehäusen ist die fehlende Außenbeschaltung oft eine Herausforderung bei der Kontaktierung. Der RE 934-04R verfügt über interne Anschlüsse, die speziell dafür entwickelt wurden, die Pads auf der Unterseite der QFN-Bausteine zuverlässig zu erreichen. Diese Konstruktion minimiert das Risiko von Oberflächenbeschädigungen am IC und gewährleistet eine gleichmäßige Kontaktierung über alle Pins. Die Verwendung von hochwertigen Materialien im Gehäuse schützt nicht nur die Elektronik, sondern trägt auch zur Langlebigkeit des Adapters bei, auch wenn er häufigen Wechseln und unterschiedlichen Umgebungsbedingungen ausgesetzt ist.
Optimierung der Entwicklungsprozesse und Testverfahren
Die Investition in den RE 934-04R Multiadapter zahlt sich durch eine signifikante Beschleunigung von Entwicklungszyklen und Testphasen aus. Statt aufwendige und fehleranfällige Lötverbindungen auf kleinen Platinen herzustellen, können Ingenieure und Techniker nun einfach und sicher ihre ICs auf den Adapter stecken und diesen dann auf einer Testplatine oder in einem Entwicklungssystem verwenden. Dies ist besonders vorteilhaft bei der Fehlersuche, da der IC leicht ausgetauscht oder die Verbindung neu hergestellt werden kann, ohne die gesamte Lötverbindung neu erstellen zu müssen.
Für Anwendungen, die eine hohe Signalqualität erfordern, wie beispielsweise in der Hochfrequenztechnik oder bei der Verarbeitung von empfindlichen analogen Signalen, ist die Signalintegrität von entscheidender Bedeutung. Die präzise Geometrie und die hochwertigen Materialien des RE 934-04R tragen dazu bei, Signalverzerrungen, Reflexionen und Lärm zu minimieren. Dies ermöglicht es Entwicklern, die Leistung ihrer Schaltungen genauer zu beurteilen und zu optimieren, ohne dass der Adapter selbst zu einer Fehlerquelle wird.
FAQ – Häufig gestellte Fragen zu RE 934-04R – Multiadapter QFP32 & QFN32 P=0,80 mm RM 2,54 mm
Was genau sind QFP32 und QFN32 Gehäuse?
QFP32 (Quad Flat Package) und QFN32 (Quad Flat No-lead) sind Bauformen für integrierte Schaltkreise (ICs). QFP-Gehäuse haben vier Reihen von Pins, die seitlich am IC-Gehäuse herausragen. QFN-Gehäuse sind sehr flach und haben keine externen Pins, sondern kleine Pads an den Seiten und oft auch eine größere zentrale Lötfläche auf der Unterseite.
Für welche Anwendungen ist der RE 934-04R Multiadapter am besten geeignet?
Der RE 934-04R ist ideal für die Entwicklung, das Prototyping und die Fehlersuche von elektronischen Schaltungen, die ICs in QFP32- und QFN32-Gehäusen mit einem Pin-Pitch von 0,80 mm verwenden. Dies umfasst eine breite Palette von Mikrocontrollern, Logik-ICs, Speicherbausteinen und spezialisierten Chips in diesen Gehäusegrößen.
Kann der Adapter auch für andere Pin-Pitches verwendet werden?
Nein, der RE 934-04R ist speziell für einen Pin-Pitch von 0,80 mm und einen RM von 2,54 mm ausgelegt. Für andere Pin-Pitches sind spezifische Adapter erforderlich.
Wie gewährleistet der Adapter eine gute Signalintegrität?
Durch die präzise gefertigten Kontakte und die Verwendung von hochwertigen, leitfähigen Materialien mit geringer Impedanz sowie die optimierte Gehäusegeometrie werden Signalreflexionen und Dämpfung minimiert. Dies ist entscheidend für die Übertragung von Hochfrequenzsignalen.
Ist der Adapter für den Dauereinsatz in Prototypen geeignet?
Ja, die robuste Konstruktion und die hochwertigen Materialien machen den RE 934-04R langlebig und für den wiederholten Einsatz in Entwicklungs- und Testumgebungen geeignet. Für dauerhafte Integrationen in Endprodukten werden jedoch oft kundenspezifische Leiterplattenlösungen bevorzugt.
Welche Vorteile bietet dieser Adapter gegenüber dem direkten Löten von Drähten?
Der Adapter bietet eine deutlich höhere Geschwindigkeit, geringere Fehleranfälligkeit und ermöglicht den einfachen Austausch von ICs ohne Beschädigung der Lötverbindungen oder des ICs. Er vereinfacht auch die Anbindung an Standard-Testequipment und Breadboards.
Wie ist die Kontaktierung bei QFN-Gehäusen sichergestellt?
Der RE 934-04R verfügt über interne Anschlüsse, die speziell dafür entwickelt wurden, die Unterseitenpads der QFN-Bausteine zuverlässig und sicher zu kontaktieren, ohne dass externe Drähte an den schmalen Gehäuseseiten angebracht werden müssen.
