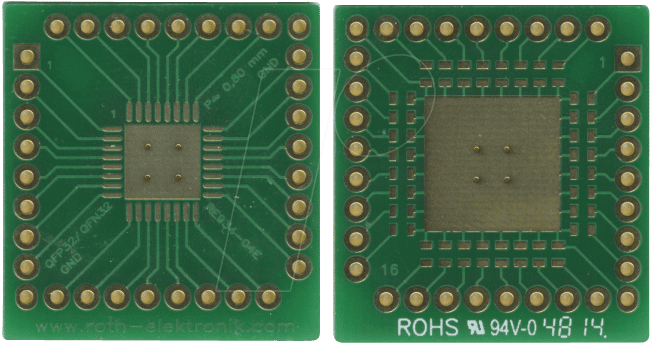

RE 934-04E – Der Präzisions-Multiadapter für anspruchsvolle SMD-Lötprojekte
Für Elektronikentwickler, Hobbyisten und professionelle Techniker, die präzise und zuverlässige Lötverbindungen auf engstem Raum benötigen, bietet der RE 934-04E – Multiadapter QFP32 & QFN32 P=0,80 mm RM 2,54 mm die ideale Lösung. Dieses spezialisierte Werkzeug adressiert die Herausforderung des direkten Arbeitens mit empfindlichen QFP32- und QFN32-Gehäusen, die über feine Pin-Abstände von 0,80 mm verfügen. Er ermöglicht die einfache und sichere Anbindung dieser Komponenten an Standard-Prototypenboards oder Testaufbauten, wodurch aufwendige und fehleranfällige manuelle Verdrahtungen vermieden werden.
Unerreichte Vielseitigkeit und Präzision
Der RE 934-04E hebt sich von herkömmlichen Universaladaptern durch seine dezidierte Auslegung für die spezifischen Anforderungen von QFP32- und QFN32-Bausteinen ab. Seine Konstruktion minimiert das Risiko von Kurzschlüssen und Beschädigungen empfindlicher Bauteile, was bei der Arbeit mit modernen Mikrocontrollern und integrierten Schaltungen unerlässlich ist. Die klare Pinbelegung und die robuste Bauweise gewährleisten eine langfristige Zuverlässigkeit und wiederholbare Ergebnisse, selbst unter anspruchsvollen Einsatzbedingungen.
Optimierte Anbindung und Signalintegrität
Bei der Entwicklung des RE 934-04E wurde besonderer Wert auf die Signalintegrität gelegt. Die kurzen Signalwege und die hochwertige Kontaktierung tragen dazu bei, Signalverluste und Rauschen zu minimieren. Dies ist entscheidend für die zuverlässige Funktion von Hochfrequenzschaltungen und digitalen Systemen, bei denen selbst kleinste Störungen zu unerwünschtem Verhalten führen können. Der Adapter unterstützt somit nicht nur die physische Anbindung, sondern auch die elektrische Integrität Ihrer Schaltungen.
Konstruktion und Materialqualitäten
Der RE 934-04E – Multiadapter QFP32 & QFN32 P=0,80 mm RM 2,54 mm ist aus hochwertigen Materialien gefertigt, die für ihre Langlebigkeit und Beständigkeit bekannt sind. Die Leiterplatte besteht aus einem robusten FR4-Substrat mit einer Kupferstärke, die für typische Anwendungsströme ausreichend dimensioniert ist. Die Kontakte sind sorgfältig verarbeitet, um eine optimale elektrische Leitfähigkeit und einen sicheren Halt der Bauteile zu gewährleisten.
Vorteile des RE 934-04E im Überblick:
- Gezielte Bauteilunterstützung: Perfekt abgestimmt auf QFP32- und QFN32-Gehäuse mit einem Pinabstand von 0,80 mm.
- Reduziertes Risiko für Bauteilschäden: Die präzise Passform und die sicheren Kontakte minimieren das Risiko von Kurzschlüssen und Beschädigungen.
- Verbesserte Signalintegrität: Kurze Signalwege und hochwertige Kontakte für zuverlässige elektrische Übertragung.
- Einfache Integration: Ermöglicht die schnelle und unkomplizierte Anbindung an Prototypenboards, Testfassungen oder eigene Platinenlayouts.
- Hohe Langlebigkeit: Gefertigt aus robusten und qualitativ hochwertigen Materialien für den professionellen Einsatz.
- Kosteneffizient: Spart Zeit und vermeidet Fehler bei der manuellen Verdrahtung, was zu einer Reduzierung von Entwicklungskosten führt.
- Klar definierte Pinbelegung: Erleichtert das Debugging und die Fehlersuche durch eindeutige Zuordnung der Pins.
Technische Spezifikationen und physikalische Eigenschaften
Die genaue Auslegung des RE 934-04E ermöglicht eine nahtlose Integration in bestehende Entwicklungsprozesse. Die Adapterplatine ist kompakt gehalten, um auch auf begrenztem Bauraum Platz zu finden. Die Qualität der Lötpads und die Präzision der Bohrungen sind auf industrielle Standards ausgelegt und garantieren eine saubere und dauerhafte Verbindung.
Produkteigenschaften im Detail:
| Eigenschaft | Beschreibung |
|---|---|
| Adaptertyp | Multiadapter für SMD-Bauteile |
| Unterstützte Gehäusetypen | QFP32, QFN32 |
| Pin-Abstand (P) | 0,80 mm |
| Reihen-Abstand (RM) | 2,54 mm (Standard-Rastermaß für Breadboards/Prototypenboards) |
| Leiterplattenmaterial | Hochwertiges FR4-Substrat |
| Kontaktierung | Vergoldete oder verzinnte Lötpads für optimale Leitfähigkeit und Korrosionsbeständigkeit. Präzise gestanzte oder gefräste Kontakte für sicheren Halt. |
| Maße (ungefähre Angaben) | Kompakte Abmessungen zur Minimierung des Platzbedarfs auf der Arbeitsfläche. (Genaue Abmessungen sind oft auf technischen Zeichnungen des Herstellers zu finden oder durch Messung ermittelbar). |
| Lötbarkeit | Optimiert für gängige Lötverfahren, einschließlich Handlötung und Reflow-Lötung unter Verwendung geeigneter Flussmittel. |
| Anwendungsbereiche | Prototyping, Debugging, Testschaltungen, Entwicklung von Embedded-Systemen, Reverse Engineering. |
Qualität und Zuverlässigkeit für Profis
Bei der Auswahl von Komponenten für elektronische Entwicklungen sind Qualität und Zuverlässigkeit von größter Bedeutung. Der RE 934-04E – Multiadapter QFP32 & QFN32 P=0,80 mm RM 2,54 mm erfüllt diese Anforderungen durch seine sorgfältige Fertigung und die Verwendung erstklassiger Materialien. Jeder Adapter wird auf seine Funktionalität geprüft, um sicherzustellen, dass er den hohen Ansprüchen von Profianwendern gerecht wird. Die präzise Passform der Bauteile auf dem Adapter reduziert das Risiko von Fehllötungen und ermöglicht eine saubere und professionelle Arbeitsweise.
Anwendungsbeispiele und Einsatzszenarien
Der RE 934-04E ist ein unverzichtbares Werkzeug in verschiedenen Anwendungsbereichen:
- Entwicklung von Mikrocontroller-basierten Systemen: Schneller Zugriff auf Pins von QFP32/QFN32-Mikrocontrollern für Debugging und Programmierung.
- Prototyping mit neuen ICs: Einfache Integration von Testschaltungen, um die Funktionalität neu entwickelter Schaltungen zu verifizieren.
- Reparatur und Wartung: Ermöglicht das sichere Auslöten und Wiedereinlöten von SMD-Bauteilen auf Testplatinen.
- Reverse Engineering: Schnelle Erstellung von Schaltungsskizzen durch direkten Zugriff auf die Verbindungen von integrierten Schaltkreisen.
- Bildungsverrichte: Erleichtert das Erlernen von SMD-Löttechniken und die Arbeit mit modernen elektronischen Bauteilen.
Optimierte Logistik und Verfügbarkeit
Bei Lan.de verstehen wir die Dringlichkeit, mit der Entwickler und Techniker auf hochwertige Komponenten angewiesen sind. Der RE 934-04E – Multiadapter QFP32 & QFN32 P=0,80 mm RM 2,54 mm ist ständig auf Lager und kann schnell versandt werden, um Ihre Projekte im Zeitplan zu halten. Unsere optimierten Logistikprozesse stellen sicher, dass Sie die benötigten Teile erhalten, wann immer Sie sie brauchen.
FAQ – Häufig gestellte Fragen zu RE 934-04E – Multiadapter QFP32 & QFN32 P=0,80 mm RM 2,54 mm
Kann der Adapter auch für andere SMD-Gehäusetypen verwendet werden?
Der RE 934-04E ist speziell für QFP32- und QFN32-Gehäuse mit einem Pin-Abstand von 0,80 mm optimiert. Für andere Gehäusetypen oder Pin-Abstände sind möglicherweise spezifische Adapter erforderlich.
Welche Art von Lötverfahren wird für die Bestückung des Adapters empfohlen?
Der Adapter ist für gängige Lötverfahren wie Handlötung und Reflow-Lötung geeignet. Für optimale Ergebnisse wird die Verwendung eines geeigneten Flussmittels empfohlen.
Ist der Adapter für den Einsatz mit hohen Frequenzen geeignet?
Ja, durch seine kurze Signalweglänge und die präzise Kontaktierung trägt der Adapter zur Aufrechterhaltung der Signalintegrität bei, was ihn auch für Hochfrequenzanwendungen geeignet macht.
Wie wird der QFP32- oder QFN32-Baustein auf dem Adapter befestigt?
Die Bausteine werden direkt auf die vorgesehenen Lötpads des Adapters gelötet. Die präzise Ausrichtung der Pads erleichtert das präzise Anlöten der Bauteilpins.
Ist der Adapter wiederverwendbar?
Ja, der Adapter ist für die mehrfache Verwendung konzipiert, solange die Lötstellen sauber entfernt und der Adapter ordnungsgemäß behandelt wird.
Welche Garantieleistungen bietet Lan.de für diesen Adapter?
Lan.de bietet die gesetzliche Gewährleistung für seine Produkte. Details zu unseren Garantiebedingungen finden Sie in unseren AGB.
Wie unterscheidet sich dieser Adapter von einem Universal-SMD-Adapter?
Der RE 934-04E ist ein spezialisierter Adapter, der exakt auf die Gehäuse QFP32 und QFN32 mit einem Pin-Abstand von 0,80 mm zugeschnitten ist. Universal-Adapter sind oft breiter gefächert und können bei sehr feinen Pin-Abständen Kompromisse in Bezug auf Präzision und Signalintegrität eingehen.
