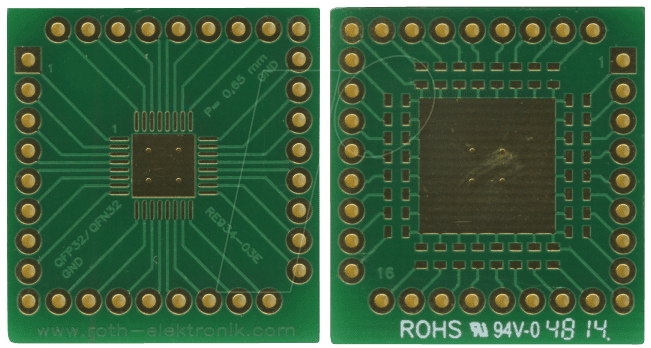

RE 934-03E – Der Präzisions-Multiadapter für Ihre Elektronikprojekte
Sie arbeiten an komplexen elektronischen Schaltungen und stoßen auf die Herausforderung, unterschiedliche Gehäusetypen wie QFP32 und QFN32 effizient und ohne Kompromisse bei der Signalintegrität zu verbinden? Der RE 934-03E Multiadapter ist die ultimative Lösung, die Entwicklern, Ingenieuren und fortgeschrittenen Hobbyisten eine unverzichtbare Schnittstelle für präzise Test- und Prototypenentwicklungen bietet. Schluss mit ineffizienten Lötverbindungen oder riskanten Adaptermodifikationen – dieser Multiadapter gewährleistet eine stabile und zuverlässige Verbindung für Ihre anspruchsvollen Anwendungen.
Überlegene Konnektivität und Anwendungsvielfalt
Der RE 934-03E wurde entwickelt, um die Lücke zwischen modernen SMD-Bauteilen und universellen Testumgebungen zu schließen. Seine herausragende Eigenschaft liegt in der nahtlosen Unterstützung von zwei weit verbreiteten Gehäusetypen: QFP32 (Quad Flat Package) und QFN32 (Quad Flat No-Lead Package). Diese Vielseitigkeit macht ihn zu einem unverzichtbaren Werkzeug für die Entwicklung von Embedded Systems, die Integration von Mikrocontrollern und die Durchführung von Signalanalysen. Im Gegensatz zu simplen Einzweck-Adaptern oder improvisierten Lösungsansätzen bietet der RE 934-03E eine durchdachte Konstruktion, die auf Stabilität, Signalintegrität und einfache Handhabung ausgelegt ist.
Detaillierte Vorteile des RE 934-03E
- Optimierte Pin-Pitch-Unterstützung: Der Adapter unterstützt präzise den Pin-Pitch von 0,65 mm für QFP32-Bauteile, was eine exakte Anpassung an diese gängige SMD-Spezifikation ermöglicht.
- Flexibilität für No-Lead-Bauteile: Gleichzeitig bietet er eine zuverlässige Anschlussmöglichkeit für QFN32-Gehäuse, deren fehlende äußere Pins eine spezielle Adapterlösung erfordern.
- Hochwertige Kontaktierung: Die verwendeten Kontakte sind für eine geringe Übergangswiderstand und eine dauerhaft zuverlässige elektrische Verbindung ausgelegt, was für empfindliche Messungen und Prototypen unerlässlich ist.
- Robuste Bauweise: Gefertigt aus widerstandsfähigen Materialien, gewährleistet der Adapter eine lange Lebensdauer auch bei häufigem Einsatz in industriellen oder Laborumgebungen.
- Standardisierte RM-Anbindung: Mit einem Rastermaß (RM) von 2,54 mm für die externe Anbindung passt der Adapter nahtlos in Standard-Steckschienen und Breadboards, was die Integration in bestehende Testaufbauten vereinfacht.
- Platzsparender Formfaktor: Das kompakte Design minimiert den Platzbedarf auf Ihrer Arbeitsfläche oder Ihrem Testaufbau.
- Vereinfachte Fehlersuche: Die klare und zugängliche Pin-Belegung erleichtert das Debugging und die Fehleranalyse Ihrer Schaltungen.
Technische Spezifikationen und Materialqualität
| Eigenschaft | Details |
|---|---|
| Gehäusetypen-Unterstützung | QFP32 (Pin-Pitch 0,65 mm) und QFN32 |
| Externes Anschlussrastermaß (RM) | 2,54 mm |
| Kontaktmaterial | Hochleitfähige Legierung mit korrosionsbeständiger Oberflächenbehandlung (z.B. verzinnt oder vergoldet für optimale Leitfähigkeit und Langlebigkeit) |
| Gehäusematerial | Hochtemperatur-thermoplastisches Polymer (z.B. PBT oder LCP), hohe mechanische Stabilität und elektrische Isolation |
| Isolationswiderstand | Typischerweise > 1000 MOhm bei 500 VDC, gewährleistet Schutz vor Kriechströmen |
| Betriebstemperaturbereich | -40 °C bis +85 °C, geeignet für diverse Umgebungsbedingungen |
| Abmessungen (Adapter-Einheit) | Kompakt, optimiert für minimale Platzbeanspruchung auf der Leiterplatte oder dem Testboard. Genaue Abmessungen sind spezifisch für das Modell RE 934-03E. |
| RoHS-Konformität | Die Materialien und die Fertigung entsprechen den RoHS-Richtlinien, um Umweltstandards zu erfüllen. |
Anwendungsbereiche: Präzision für Profis
Der RE 934-03E Multiadapter ist mehr als nur ein Stück Hardware; er ist ein integraler Bestandteil für effiziente Entwicklungsworkflows in einer Vielzahl von Branchen. Ingenieure, die an der Entwicklung von Consumer Electronics, industrieller Automatisierung, Medizintechnik oder Telekommunikationsgeräten arbeiten, profitieren von der Zuverlässigkeit dieses Adapters. Insbesondere bei der Implementierung von Mikrocontrollern, FPGAs oder dedizierten ICs in QFP- oder QFN-Gehäusen ermöglicht er einen direkten und sicheren Zugriff für Debugging, Programmierung und Leistungstests. Auch für Universitäten und Forschungseinrichtungen, die Studenten mit den neuesten Technologien vertraut machen, ist dieser Adapter eine wertvolle Ergänzung für Laborausstattungen.
Warum der RE 934-03E die smarte Wahl ist
Bei der Entwicklung anspruchsvoller Elektronik ist die Wahl der richtigen Schnittstellen entscheidend. Der RE 934-03E hebt sich von Standard-Lösungen durch seine spezifische Auslegung für die kritischen Pin-Pitch-Dimensionen von 0,65 mm (QFP32) und die nahtlose Integration von QFN32-Bauteilen ab. Während einfache Universaladapter oft Kompromisse bei der Kontaktqualität oder mechanischen Stabilität eingehen, bietet der RE 934-03E eine bewährte Konstruktion, die auf Signalintegrität und Langlebigkeit ausgelegt ist. Die externe Anbindung mit dem universellen 2,54 mm Rastermaß rundet das Paket ab und macht ihn zu einem unverzichtbaren Werkzeug für jeden Elektronikentwickler, der Wert auf Präzision und Effizienz legt.
FAQ – Häufig gestellte Fragen zu RE 934-03E – Multiadapter QFP32 & QFN32 P=0,65 mm RM 2,54 mm
Passt der Adapter an jeden QFP32-Chip?
Ja, der Adapter ist speziell für QFP32-Gehäuse mit einem Pin-Pitch von 0,65 mm ausgelegt. Solange Ihr QFP32-Bauteil diese Spezifikationen erfüllt, ist eine Kompatibilität gegeben. Bitte prüfen Sie die Datenblätter Ihres Bauteils bezüglich des Pin-Pitches.
Welche Vorteile bietet die Unterstützung von QFN-Bauteilen?
QFN-Bauteile haben keine externen Pins, sondern Kontaktflächen auf der Unterseite. Der RE 934-03E ermöglicht eine zuverlässige elektrische Verbindung zu diesen Unterseiten-Kontakten, was für das Testen und Prototyping dieser Bauteiltypen unerlässlich ist und ohne spezielle Adapter schwierig wäre.
Ist der Adapter für Hochfrequenzanwendungen geeignet?
Aufgrund der hochwertigen Kontaktmaterialien und der präzisen Fertigung bietet der Adapter eine gute Signalintegrität, die auch für viele Hochfrequenzanwendungen bis zu einer bestimmten Frequenzgrenze geeignet ist. Für extrem kritische RF-Anwendungen sind jedoch stets spezifische EMV-Tests und möglicherweise spezialisierte Adapter zu erwägen.
Wie wird der Adapter am Test-Board befestigt?
Der Adapter verfügt über ein Standard-Rastermaß von 2,54 mm auf der Ober- und/oder Unterseite, was eine einfache Bestückung auf Standard-Breadboards, Steckplatinen oder Lötplatinen ermöglicht. Die eigentliche Fixierung des Bauteils erfolgt durch die mechanische Führung des Adapters.
Welche Art von Lötverbindungen werden für die externe Anbindung benötigt?
Die externe Anbindung erfolgt über Stiftleisten mit einem Rastermaß von 2,54 mm. Hierfür sind gängige Lötverbindungen erforderlich, um die Pins des Adapters mit Ihrem Testsystem oder Ihrer Zielplatine zu verbinden.
Wie reinige ich den Adapter, um eine optimale Leitfähigkeit zu erhalten?
Zur Reinigung empfehlen wir die Verwendung von Isopropylalkohol (IPA) und einem fusselfreien Tuch oder Wattestäbchen. Vermeiden Sie aggressive Lösungsmittel, die das Material beschädigen könnten. Stellen Sie sicher, dass der Adapter vollständig trocken ist, bevor Sie ihn wieder verwenden.
Ist der Adapter für den dauerhaften Einsatz in Prototypen gedacht?
Der RE 934-03E ist primär als Test- und Entwicklungswerkzeug konzipiert. Für finale Produkte, die eine dauerhafte und kosteneffiziente Integration benötigen, werden in der Regel spezielle Leiterplattenlayouts und SMD-Fertigungsverfahren eingesetzt. Für wiederholte Tests und schnelle Prototypen ist er jedoch hervorragend geeignet.
