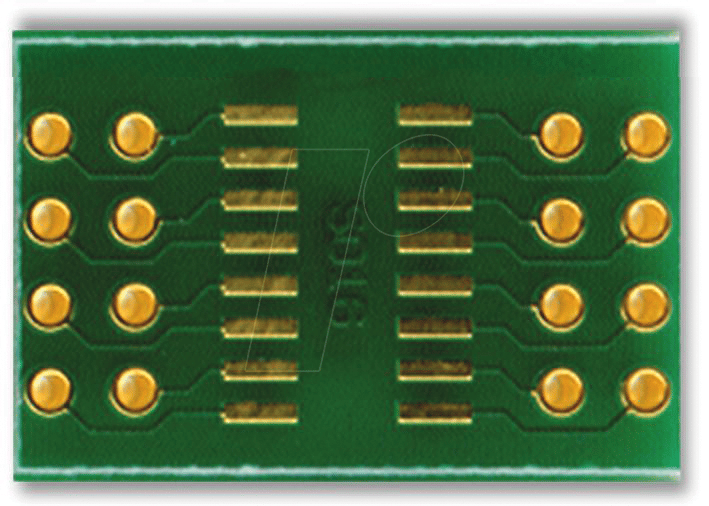

RE 932-04 – Adapter SO 16 Pitch 1,27 mm: Präzision für Ihre Elektronikprojekte
Der RE 932-04 Adapter SO 16 Pitch 1,27 mm wurde entwickelt, um die Herausforderung der präzisen Verbindung von SOIC (Small Outline Integrated Circuit)-Gehäusen mit einem Pin-Pitch von 1,27 mm zu meistern. Ideal für Elektronikentwickler, Prototyping-Enthusiasten und Reparaturtechniker, die eine zuverlässige und fehlerfreie Signalübertragung benötigen, wenn Standardverbindungen nicht ausreichen oder die Bauteilgröße eine spezielle Anpassung erfordert.
Herausragende Konnektivität und Zuverlässigkeit
Standardlösungen für die Integration von SOIC-Bauteilen können oft Kompromisse bei der Signalintegrität und der mechanischen Stabilität bedeuten, insbesondere bei engen Pin-Abständen. Der RE 932-04 Adapter SO 16 Pitch 1,27 mm setzt hier neue Maßstäbe durch seine spezifische Auslegung. Er bietet eine exakt gefertigte Schnittstelle, die eine sichere und verlustfreie Verbindung zum SOIC-Bauteil gewährleistet. Dies minimiert das Risiko von Kurzschlüssen und Signalverfälschungen, was für empfindliche Schaltungen unerlässlich ist. Die durchdachte Konstruktion ermöglicht eine einfache Montage und Demontage, ohne die empfindlichen Pins des integrierten Schaltkreises zu beschädigen.
Vorteile des RE 932-04 Adapters
- Optimierter Pin-Pitch: Speziell konzipiert für SOIC-Gehäuse mit einem präzisen Pitch von 1,27 mm, was eine perfekte Passform und sichere Kontaktierung ermöglicht.
- Verbesserte Signalintegrität: Hochwertige Materialien und eine durchdachte Leiterbahnführung minimieren Signalverluste und Rauschen, was für anspruchsvolle Anwendungen entscheidend ist.
- Robuste Konstruktion: Gefertigt aus langlebigen Materialien, die eine hohe mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen bieten.
- Vielseitige Anwendung: Perfekt geeignet für Prototyping, Debugging, Reparaturen und die Integration von SOIC-Bauteilen in bestehende oder neue Schaltungen.
- Einfache Handhabung: Die adapterbasierte Lösung vereinfacht den Anschluss und Austausch von SOIC-Komponenten erheblich, selbst für Anwender mit begrenzter Erfahrung.
- Reduziertes Risiko von Beschädigungen: Schützt die empfindlichen Pins des SOIC-Bauteils vor Biegung oder Bruch während des Einsetzens oder Entnehmens.
- Gesteigerte Arbeitseffizienz: Schnelle und zuverlässige Verbindungslösungen sparen wertvolle Entwicklungs- und Testzeit.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Details |
|---|---|
| Adaptertyp | SOIC (Small Outline Integrated Circuit) zu universellem Anschluss |
| Pin-Pitch (SOIC) | 1,27 mm |
| Gehäusebreite (SOIC) | Geeignet für SOIC-Gehäuse mit 300 mil (7,62 mm) Gehäusebreite |
| Anzahl der Pins | 16 Pins |
| Anschlussart (Ausgang) | Universelle Stiftleisten oder Lötpads für flexible Weiterverbindung |
| Material der Leiterplatte | Hochwertiges FR-4 Material für exzellente elektrische Eigenschaften und thermische Stabilität |
| Kontaktierung | Vergoldete Kontakte für maximale Leitfähigkeit und Korrosionsbeständigkeit |
| Gehäusematerial | Strapazierfähiges und isolierendes Kunststoffmaterial, das mechanischen Belastungen standhält |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Anwendungsbereiche | Prototyping, Debugging, Entwicklungsboards, Reparatur von Unterhaltungselektronik, Industrieautomation, Labortests |
Präzise Verbindung für anspruchsvolle Schaltungen
Die Fähigkeit, mit Präzision zu arbeiten, ist in der modernen Elektronikentwicklung von größter Bedeutung. Der RE 932-04 Adapter SO 16 Pitch 1,27 mm wurde speziell entwickelt, um den hohen Anforderungen an Signalintegrität und mechanische Präzision gerecht zu werden, die bei der Arbeit mit SOIC-Bauteilen mit engem Pin-Pitch auftreten. Der Kernvorteil dieses Adapters liegt in seiner akribischen Fertigung, die sicherstellt, dass jeder Pin des SOIC-Bauteils exakt auf die Anschlusskontakte des Adapters trifft. Dies eliminiert die Gefahr von ungewollten Kurzschlüssen, die bei unsachgemäßer Handhabung oder ungenauen Adapterlösungen schnell entstehen können.
Die Auswahl des richtigen Materials für die Leiterplatte ist ein weiterer entscheidender Faktor. Wir verwenden ausschließlich hochwertiges FR-4 Material. Dieses Standardmaterial in der Leiterplattenfertigung bietet eine ausgezeichnete Kombination aus elektrischer Isolation, mechanischer Festigkeit und thermischer Stabilität. Diese Eigenschaften sind unerlässlich, um die Integrität des Signals über die gesamte Verbindung hinweg zu gewährleisten und die Langlebigkeit des Adapters auch unter wechselnden Umgebungsbedingungen sicherzustellen. Die isolierenden Eigenschaften von FR-4 verhindern unerwünschte Kapazitäten und Induktivitäten, die das Signal beeinträchtigen könnten, was besonders bei Hochfrequenzanwendungen oder empfindlichen analogen Schaltungen von Belang ist.
Darüber hinaus sind die Kontakte des RE 932-04 Adapters vergoldet. Diese Oberflächenveredelung ist kein rein kosmetisches Merkmal, sondern ein funktionales Detail von hoher Bedeutung. Gold ist ein hervorragender elektrischer Leiter und extrem korrosionsbeständig. Dies garantiert eine stabile und verlustarme elektrische Verbindung über einen langen Zeitraum hinweg. Selbst nach wiederholtem Ein- und Ausstecken oder dem Einwirken von Luftfeuchtigkeit behalten die Kontakte ihre Leitfähigkeit und Zuverlässigkeit. Die Korrosionsbeständigkeit ist besonders in industriellen Umgebungen oder bei Geräten, die nicht unter idealen Laborbedingungen betrieben werden, ein wichtiger Faktor für die Langlebigkeit und Fehlersicherheit.
Die mechanische Auslegung des Adapters ist auf Benutzerfreundlichkeit und Sicherheit optimiert. Das Gehäuse ist aus einem robusten, isolierenden Kunststoff gefertigt. Dieses Material schützt nicht nur die interne Elektronik und die Lötstellen, sondern sorgt auch dafür, dass der Anwender vor versehentlichen Berührungen mit spannungsführenden Teilen geschützt ist. Die Passform des Adapters für SOIC-Gehäuse mit einer Breite von 300 mil (7,62 mm) ist präzise gefertigt, um eine sichere Aufnahme des integrierten Schaltkreises zu gewährleisten und ein Verrutschen oder eine Fehlpositionierung zu verhindern.
Anwendungsbereiche im Detail
Der RE 932-04 Adapter SO 16 Pitch 1,27 mm ist ein unverzichtbares Werkzeug für eine breite Palette von Anwendungsbereichen. Im Prototyping ermöglicht er Entwicklern, neue Schaltungen schnell und effizient aufzubauen, ohne dass spezielle Platinen für jedes SOIC-Bauteil entworfen werden müssen. Dies beschleunigt den Entwicklungsprozess erheblich und spart Kosten für die Leiterplattenherstellung. Beim Debugging von komplexen Systemen bietet der Adapter eine einfache Möglichkeit, auf die Pins eines SOIC-Chips zuzugreifen, um Messungen durchzuführen oder Testsignale einzuspeisen, ohne den Chip auszulöten.
In der Reparatur von Unterhaltungselektronik, wie z.B. Autoradios, Fernsehern oder Audioanlagen, wo SOIC-Bauteile häufig verwendet werden, kann der Adapter den Austausch defekter Komponenten vereinfachen. Anstatt komplexe Lötarbeiten an feinen Lötpads durchzuführen, kann der defekte Chip einfach in den Adapter gesteckt und dieser dann mit der Hauptplatine verbunden werden. Auch in der Industrieautomation, wo Zuverlässigkeit und Robustheit oberste Priorität haben, spielt der Adapter eine wichtige Rolle. Er ermöglicht die einfache Integration von SOIC-gesteuerten Modulen in größere Systeme oder die schnelle Wartung und den Austausch von Komponenten.
Für Labortests und die Ausbildung stellt der Adapter eine sichere und didaktisch wertvolle Methode dar, um Studenten und Forschern den Umgang mit SMD-Bauteilen (Surface Mount Devices) näherzubringen. Die klare Trennung zwischen dem SOIC-Bauteil und der Anschlussstelle des Adapters fördert das Verständnis für die Signalpfade und die elektrische Verbindung.
FAQ – Häufig gestellte Fragen zu RE 932-04 – Adapter SO 16 Pitch 1,27 mm
Was genau ist ein SOIC-Gehäuse und warum ist der Pitch von 1,27 mm wichtig?
SOIC steht für Small Outline Integrated Circuit. Es handelt sich um eine gängige Bauform für integrierte Schaltkreise, die auf der Oberfläche einer Leiterplatte montiert wird. Der Pin-Pitch bezeichnet den Abstand zwischen den einzelnen Pins des Bauteils. Ein Pin-Pitch von 1,27 mm ist ein relativ enger Abstand, der eine präzise Verbindung erfordert, um Kurzschlüsse zu vermeiden und eine sichere Signalübertragung zu gewährleisten. Der RE 932-04 Adapter ist exakt auf diesen engen Pitch abgestimmt.
Ist der Adapter RE 932-04 mit allen SOIC-Gehäusen kompatibel?
Der RE 932-04 Adapter ist speziell für SOIC-Gehäuse mit einem Pin-Pitch von 1,27 mm und einer Gehäusebreite von 300 mil (ca. 7,62 mm) ausgelegt. Es ist wichtig, die Spezifikationen Ihres SOIC-Bauteils zu überprüfen, um sicherzustellen, dass es mit diesem Adapter kompatibel ist. Viele gängige 16-Pin SOIC-Bauteile fallen in diese Kategorie.
Welche Vorteile bietet die Vergoldung der Kontakte?
Die Vergoldung der Kontakte des Adapters bietet zwei wesentliche Vorteile: Erstens gewährleistet Gold eine sehr gute elektrische Leitfähigkeit, was zu geringen Signalverlusten führt. Zweitens ist Gold äußerst korrosionsbeständig. Dies bedeutet, dass die Kontakte auch nach längerer Lagerung oder im Einsatz unter ungünstigen Bedingungen ihre zuverlässige Funktion behalten und keineoxidischen Schichten bilden, die den elektrischen Kontakt beeinträchtigen könnten.
Kann der Adapter für Hochfrequenzanwendungen verwendet werden?
Ja, der Adapter RE 932-04 ist aufgrund seiner präzisen Fertigung, der Verwendung von hochwertigem FR-4 Material und der minimierten Leitungslängen gut für Hochfrequenzanwendungen geeignet. Die genaue Signalintegrität wird durch die hochwertigen Komponenten und die sorgfältige Konstruktion sichergestellt, was für die Übertragung von Hochfrequenzsignalen entscheidend ist.
Wie wird der SOIC-Chip am Adapter befestigt?
Der SOIC-Chip wird durch eine präzise Passform und den mechanischen Halt in den dafür vorgesehenen Sockel des Adapters gesteckt. Die Pins des SOIC-Chips kontaktieren dann die Anschlusskontakte des Adapters. Es ist keine zusätzliche Verklebung oder Lötung des Chips am Adapter erforderlich, was einen einfachen Austausch ermöglicht.
Welche Art von Verbindungen kann ich mit dem Ausgang des Adapters herstellen?
Der Ausgang des Adapters ist in der Regel mit universellen Stiftleisten ausgestattet, die eine einfache Verbindung mit Breadboards, Steckbrücken oder Anschlusskabeln ermöglichen. Alternativ können hier auch direkt Kabel angelötet werden, je nach Anwendungszweck. Dies bietet eine hohe Flexibilität für die Integration in verschiedenste Schaltungen.
Ist der Adapter RE 932-04 wiederverwendbar?
Ja, der Adapter ist für den wiederholten Einsatz konzipiert. Durch seine robuste Bauweise und die präzise Fertigung kann er mehrfach zum Anstecken und Entfernen von SOIC-Bauteilen verwendet werden, ohne dass seine Funktionalität oder Zuverlässigkeit beeinträchtigt wird.
