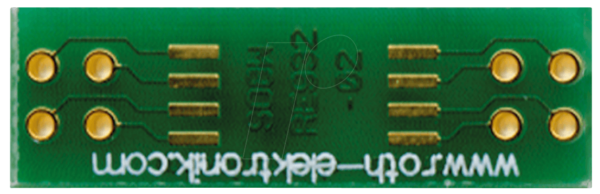

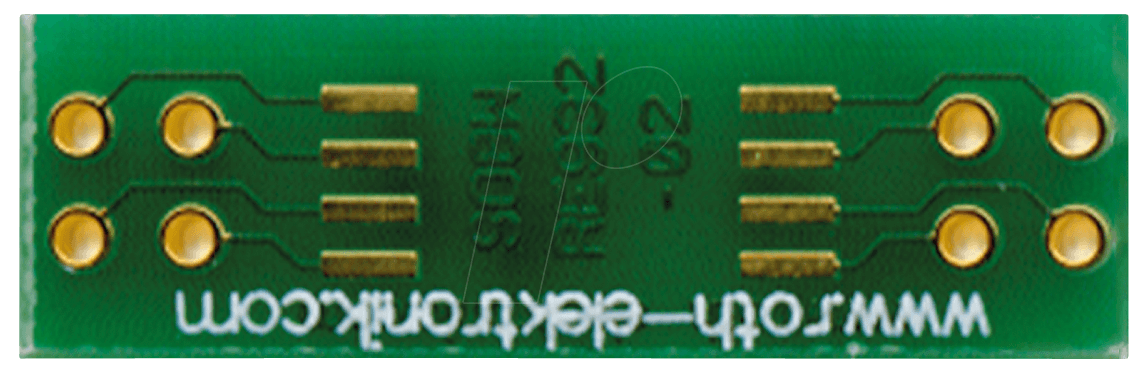

Maximale Konnektivität und Präzision: Der RE 932-02 Adapter SO 8 Pitch 1,27 mm
Elektronikentwickler und versierte Bastler stehen oft vor der Herausforderung, spezifische Bauteile mit engen Pin-Abständen in bestehende Schaltungen zu integrieren. Der RE 932-02 Adapter SO 8 Pitch 1,27 mm wurde entwickelt, um genau diese Lücke zu schließen und eine zuverlässige, verlustfreie Verbindung für SOIC8-Gehäuse mit einem präzisen Rastermaß von 1,27 mm zu ermöglichen. Dieses Produkt ist die ideale Lösung für Prototyping, Debugging oder die Integration von ICs in empfindlichen Anwendungen, bei denen Genauigkeit und Stabilität oberste Priorität haben.
Präzisionsarbeit für anspruchsvolle Anwendungen
Der RE 932-02 Adapter bietet eine signifikante Verbesserung gegenüber generischen Lösungsansätzen, die oft mit Kompromissen bei der Signalintegrität oder der mechanischen Stabilität einhergehen. Durch die exakte Umsetzung des SO8-Gehäuses mit einem 1,27 mm Rastermaß gewährleistet dieser Adapter eine optimale Kontaktierung und minimiert das Risiko von Kurzschlüssen oder Signalverlusten. Dies ist insbesondere bei hochfrequenten Schaltungen oder beim Auslesen von EEPROMs entscheidend, wo selbst kleinste Ungenauigkeiten zu Fehlern führen können.
Überlegene Konnektivität durch durchdachtes Design
Die überlegene Wahl des RE 932-02 Adapters ergibt sich aus mehreren Schlüsselfaktoren, die ihn von Standardlösungen abheben. Im Gegensatz zu universellen Adaptern, die oft durch eine unzureichende Passform oder mangelhafte Kontaktierung gekennzeichnet sind, wurde der RE 932-02 speziell für das SO8-Gehäuse mit 1,27 mm Pitch entwickelt. Dies garantiert eine sichere und feste Aufnahme des ICs, was unerlässlich für stabile Verbindungen bei Vibrationen oder beim Umgang mit empfindlichen Bauteilen ist.
Schlüsselvorteile des RE 932-02 Adapters
- Präzise Pin-Führung: Entwickelt für das exakte 1,27 mm Rastermaß von SOIC8-Gehäusen, eliminiert er Unsicherheiten bei der Platzierung und Verbindung.
- Hohe Signalintegrität: Robuste Kontakte und eine optimierte Leiterbahnführung minimieren Signalreflexionen und Dämpfung, was für empfindliche Schaltungen unerlässlich ist.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und eine solide Verarbeitung garantieren eine lange Lebensdauer und wiederholbare Messergebnisse.
- Vielseitige Anwendungsmöglichkeiten: Ideal für Prototyping, Debugging, Chip-Programmierung und die Integration von SOIC8-ICs in diversen elektronischen Systemen.
- Einfache Handhabung: Die klare Beschriftung und das intuitive Design ermöglichen eine schnelle und fehlerfreie Anwendung.
- Kompaktes Formfaktordesign: Spart wertvollen Platz auf der Lötplatine oder dem Test-Board.
Technische Spezifikationen und Qualitätsmerkmale
Der RE 932-02 Adapter repräsentiert die Synthese aus technischer Präzision und hochwertiger Fertigung. Jeder Aspekt des Designs wurde optimiert, um den Anforderungen moderner Elektronikentwicklung gerecht zu werden. Die sorgfältige Auswahl der Materialien und die präzise Fertigung sind entscheidend für die Performance und Langlebigkeit dieses essenziellen Werkzeugs für Ingenieure und Hobbyisten.
| Eigenschaft | Beschreibung |
|---|---|
| Adapter-Typ | SOIC8 (Small Outline Integrated Circuit) |
| Pin-Rastermaß (Pitch) | 1,27 mm |
| Anschlussbelegung | Direkte 1:1 Übertragung der SOIC8-Pins auf 2,54 mm Rastermaß-kompatible Ausgänge |
| Kontaktmaterial | Vergoldete Kontakte für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Gehäusematerial | Hochwertiger, hitzebeständiger Kunststoff (z.B. LCP oder PBT), der für Lötprozesse geeignet ist |
| Mechanische Belastbarkeit | Konstruktion ausgelegt für wiederholtes Ein- und Ausstecken von ICs ohne Beschädigung der Pins oder des Adapters |
| Einsatztemperatur | Geeignet für den Einsatz in einem breiten Temperaturbereich, üblicherweise von -40°C bis +85°C, abhängig vom verwendeten Gehäusematerial |
| Abmessungen (Adapterteil) | Optimiert für SOIC8-Gehäuse; genaue Außenmaße hängen vom spezifischen Design ab, aber sie sind darauf ausgelegt, sich nahtlos anzupassen. |
| Anwendungsbereiche | Debuggen von Mikrocontrollern, Auslesen und Programmieren von EEPROMs, Testen von integrierten Schaltkreisen, Prototyping-Schaltungen |
Optimierte Signalintegrität und mechanische Stabilität
Die Konstruktion des RE 932-02 Adapters legt größten Wert auf die Aufrechterhaltung der Signalqualität. Die präzise Ausrichtung der Kontakte im 1,27 mm Raster minimiert parasitäre Kapazitäten und Induktivitäten, die bei ungenauen Verbindungen auftreten können. Die vergoldeten Kontakte sorgen nicht nur für eine hervorragende elektrische Leitfähigkeit, sondern auch für eine langanhaltende Beständigkeit gegen Oxidation, was die Zuverlässigkeit über lange Zeiträume gewährleistet. Die robuste Gehäusekonstruktion aus hitzebeständigem Kunststoff schützt die empfindlichen Kontakte und den integrierten Schaltkreis effektiv vor mechanischer Belastung und Umwelteinflüssen.
Erweiterte Anwendungsfelder und professioneller Einsatz
Der RE 932-02 Adapter ist mehr als nur ein einfaches Verbindungselement; er ist ein unverzichtbares Werkzeug für eine Vielzahl von professionellen Anwendungen. In der Embedded-System-Entwicklung ermöglicht er das schnelle und unkomplizierte Auslesen von Speicherchips für Firmware-Updates oder die Analyse von Daten. Beim Debuggen von komplexen Schaltungen stellt er eine stabile Schnittstelle dar, um Fehler zu lokalisieren und zu beheben, ohne die zu testende Platine modifizieren zu müssen. Auch im Bereich der Reparatur und Wartung von elektronischen Geräten bietet der Adapter eine zuverlässige Lösung zur Isolierung und zum Testen defekter Komponenten.
Anwendungsbeispiele in der Praxis
Stellen Sie sich vor, Sie müssen die Firmware eines Mikrocontrollers aktualisieren, der in einem SOIC8-Gehäuse verbaut ist. Anstatt die Lötverbindungen zu lösen und potenziell die Platine zu beschädigen, stecken Sie den RE 932-02 Adapter einfach auf den Chip. Die präzise Führung der Pins und die vergoldeten Kontakte sorgen für eine einwandfreie elektrische Verbindung. Anschließend können Sie über Standard-Programmierkabel, die an die 2,54 mm breiten Anschlüsse des Adapters angepasst sind, den IC programmieren. Ähnlich verhält es sich beim Auslesen von EEPROMs für Datensicherungen oder Analysen. Die Gewissheit, dass die Verbindung stabil und die Signalintegrität gewahrt bleibt, spart Zeit und vermeidet frustrierende Fehlerquellen.
FAQ – Häufig gestellte Fragen zu RE 932-02 – Adapter SO 8 Pitch 1,27 mm
Was ist der Hauptzweck des RE 932-02 Adapters?
Der Hauptzweck des RE 932-02 Adapters ist die Bereitstellung einer präzisen und zuverlässigen Schnittstelle für die Verbindung von SOIC8-Gehäusen mit einem Pin-Rastermaß von 1,27 mm. Er ermöglicht das einfache Anstecken und Auslesen oder Programmieren dieser Chips, ohne die Lötverbindungen der Originalplatine manipulieren zu müssen.
Für wen ist dieser Adapter ideal geeignet?
Dieser Adapter ist ideal für Elektronikentwickler, Ingenieure, Techniker, Hobbyisten und alle, die mit dem Debugging, Testen oder Programmieren von SOIC8-Chips mit einem 1,27 mm Rastermaß arbeiten.
Welche Vorteile bietet die Verwendung von vergoldeten Kontakten?
Vergoldete Kontakte bieten eine überlegene elektrische Leitfähigkeit, minimieren den Kontaktwiderstand und sind hochgradig beständig gegen Oxidation und Korrosion. Dies gewährleistet eine langfristig stabile und zuverlässige Verbindung.
Ist der Adapter mit allen SOIC8-Chips kompatibel?
Der Adapter ist speziell für SOIC8-Gehäuse mit einem Pin-Rastermaß von exakt 1,27 mm konzipiert. Solange der zu verwendende Chip diesem Formfaktor entspricht, ist der Adapter kompatibel.
Kann ich den Adapter für Hochfrequenzanwendungen nutzen?
Ja, aufgrund der präzisen Pin-Führung und der optimierten Kontaktierung, die Signalreflexionen und Dämpfung minimieren, eignet sich der RE 932-02 Adapter auch gut für Anwendungen mit höheren Frequenzen, bei denen Signalintegrität entscheidend ist.
Wie wird der Adapter an eine Programmierschnittstelle angeschlossen?
Die Pins des RE 932-02 Adapters sind in der Regel auf ein Standardrastermaß von 2,54 mm ausgelegt, welches mit den meisten gängigen Programmieradaptern und Breadboards kompatibel ist. Dies erleichtert die Integration in bestehende Testaufbauten.
Ist der Adapter wiederverwendbar?
Absolut. Der RE 932-02 Adapter ist für den wiederholten Einsatz konzipiert. Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine lange Lebensdauer auch bei häufigem An- und Abstecken von ICs.
