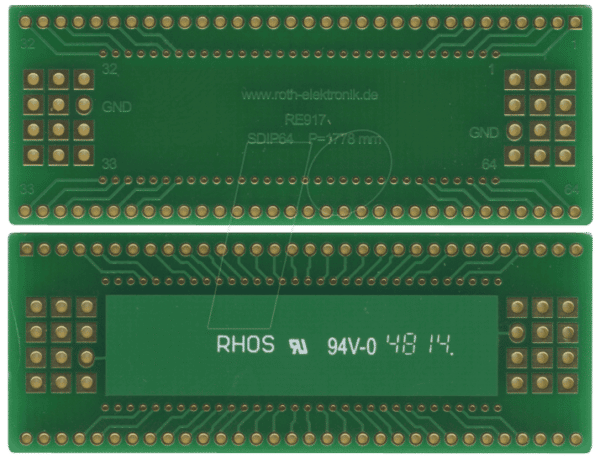

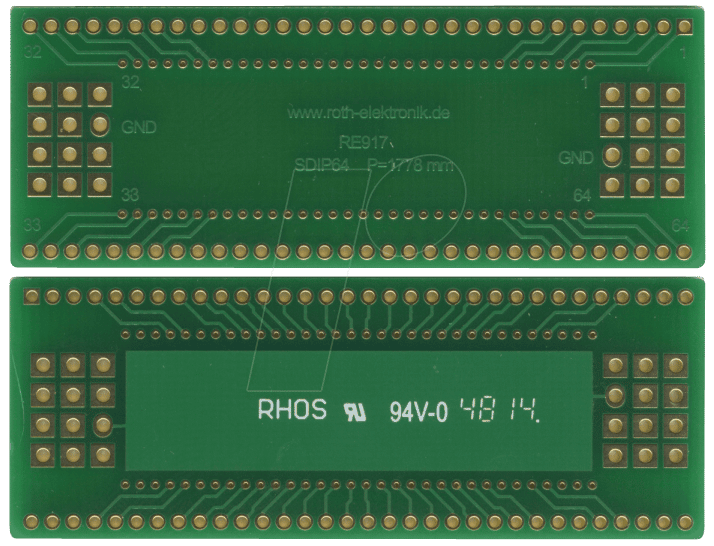

RE 917 – Adapter SDIP64 auf RM 1,788 mm: Die Professionelle Verbindungslösung für Ihre Elektronikprojekte
Der RE 917 Adapter SDIP64 auf RM 1,788 mm wurde entwickelt, um die Kompatibilität zwischen verschiedenen elektronischen Bauteilen, insbesondere zwischen SDIP64-Gehäusen und Leiterplatten mit einem Rastermaß von 1,788 mm, nahtlos zu gewährleisten. Dieses essenzielle Werkzeug richtet sich an Elektronikentwickler, Ingenieure und anspruchsvolle Hobbyisten, die auf präzise und zuverlässige Verbindungen angewiesen sind, um die Funktionalität und Integrität ihrer Schaltungen sicherzustellen.
Optimale Signalübertragung und Kompatibilität
Die herausragende Leistung des RE 917 Adapters liegt in seiner Fähigkeit, eine stabile und verlustfreie Signalübertragung zu ermöglichen. Standardlösungen stoßen oft an ihre Grenzen, wenn es um spezifische Gehäusegrößen und eng gesetzte Anschlussraster geht. Der RE 917 Adapter überwindet diese Hürden durch seine präzise Fertigung und die durchdachte Konstruktion, die eine sichere mechanische Fixierung und elektrische Kontaktierung gewährleistet. Dies minimiert das Risiko von Kurzschlüssen, Signalverfäuschungen und mechanischen Belastungen, die bei unpassenden Verbindungen auftreten können.
Technische Exzellenz und Materialqualität
Bei der Entwicklung des RE 917 Adapters lag der Fokus auf der Auswahl hochwertiger Materialien und einer präzisen Fertigungstechnologie. Diese Kombination garantiert nicht nur eine außergewöhnliche Haltbarkeit und Widerstandsfähigkeit, sondern auch eine zuverlässige elektrische Leitfähigkeit. Die sorgfältige Auswahl der Kontaktmaterialien minimiert den Übergangswiderstand und sichert eine optimale Leistung über die gesamte Lebensdauer des Adapters. Die mechanische Stabilität der Kontakte verhindert ein Verrutschen oder Lösen, selbst unter wechselnden thermischen Bedingungen.
Vorteile des RE 917 Adapters auf einen Blick
- Präzise Passform: Speziell konzipiert für die Verbindung von SDIP64-Gehäusen mit Leiterplatten mit einem Rastermaß von 1,788 mm, um eine makellose mechanische und elektrische Integration zu gewährleisten.
- Verbesserte Signalintegrität: Hochwertige Kontaktmaterialien und eine optimierte Geometrie minimieren Signalreflexionen und Dämpfung für eine klare und unverfälschte Signalübertragung.
- Zuverlässige elektrische Verbindung: Sichere und dauerhafte Kontaktierung verhindert Wackelkontakte und sorgt für eine stabile Stromversorgung und Datenübertragung.
- Robuste Konstruktion: Gefertigt aus langlebigen und widerstandsfähigen Materialien, die eine hohe mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen bieten.
- Reduziertes Fehlerrisiko: Die exakte Passform und die Qualität der Verbindungen minimieren das Auftreten von Fehlern und Ausfällen in elektronischen Schaltungen.
- Einfache Anwendung: Intuitives Design ermöglicht eine schnelle und unkomplizierte Montage ohne spezielles Werkzeug, was den Entwicklungsprozess beschleunigt.
- Erweiterte Kompatibilität: Ermöglicht die Integration von Bauteilen mit SDIP64-Gehäusen in Designs mit spezifischem 1,788 mm Rastermaß, was die Flexibilität erhöht.
Detaillierte Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Adapter-Typ | SDIP64 auf RM 1,788 mm |
| Gehäuse-Kompatibilität | SDIP64 (Shrink Dual In-line Package) |
| Leiterplatten-Rastermaß | 1,788 mm |
| Kontaktmaterial | Hochleitfähige Legierung mit korrosionsbeständiger Beschichtung (z.B. vergoldet oder verzinnt für optimale Leitfähigkeit und Langlebigkeit) |
| Gehäusematerial | Thermoplastisches Polymer mit hoher Dimensionsstabilität und elektrischer Isolation (z.B. PBT oder LCP) |
| Betriebstemperaturbereich | -40°C bis +125°C (abhängig vom spezifischen Gehäusematerial und den Kontakten) |
| Mechanische Belastbarkeit | Ausgelegt für sichere Montage und Langzeitstabilität unter normalen Betriebsbedingungen und moderaten mechanischen Beanspruchungen. Die genaue Spezifikation hängt von der Anzahl der Pins und der Gehäusegröße ab. |
| Elektrische Belastbarkeit | Konzipiert für Standard-Signalströme und Spannungen, die typischerweise in der Mikroelektronik verwendet werden. Empfehlung: Überprüfung der maximalen Strombelastbarkeit pro Pin gemäß Datenblatt des integrierten Schaltkreises und des Adapters. |
| Anzahl der Pins | 64 Pins (für SDIP64-Gehäuse) |
| Dimensionale Toleranz | Fertigungspräzision im Mikrometerbereich für eine exakte Ausrichtung und Kontaktierung. |
Anwendungsgebiete und technische Integration
Der RE 917 Adapter SDIP64 auf RM 1,788 mm ist ein unverzichtbares Bindeglied in verschiedenen industriellen und wissenschaftlichen Bereichen. In der Mikroelektronik-Entwicklung ermöglicht er die flexible Integration von Prozessoren, Speicherchips oder spezialisierten ASICs, die in SDIP64-Gehäusen geliefert werden, in moderne Leiterplatten-Layouts mit engeren Pin-Abständen. Dies ist besonders relevant für die Entwicklung kompakter und leistungsstarker Systeme in der Automobilindustrie, Medizintechnik und Telekommunikation. Ingenieure schätzen die Möglichkeit, Prototypen zu erstellen und Produkte zu verfeinern, ohne auf spezielle Leiterplatten-Designs mit größeren Pin-Rastern angewiesen zu sein. Die präzise geometrische Ausrichtung des Adapters gewährleistet, dass alle 64 Pins des SDIP64-Chips korrekt mit den entsprechenden Kontakten auf der Leiterplatte verbunden werden, was die Fehlersuche und Validierung des Designs erheblich vereinfacht. Darüber hinaus ist die thermische Beständigkeit des Materials entscheidend für den Einsatz in Umgebungen mit erhöhter Betriebstemperatur, wo eine stabile elektrische Verbindung auch unter thermischer Belastung aufrechterhalten werden muss.
Präzision in der Fertigung: Ein Qualitätsmerkmal
Die Fertigung des RE 917 Adapters erfolgt unter strengen Qualitätskontrollen, um die spezifizierten Toleranzen exakt einzuhalten. Die Kontakte sind so geformt und positioniert, dass sie eine sichere und gleichmäßige Anpressung auf die Pad-Flächen des SDIP64-Chips sowie auf die Lötpads der Leiterplatte gewährleisten. Diese präzise mechanische Passung ist kritisch, um eine geringe Übergangsimpedanz und eine hohe Zuverlässigkeit der elektrischen Verbindung zu erzielen. Die Oberflächenbeschaffenheit der Kontakte spielt ebenfalls eine entscheidende Rolle. Eine hochwertige Beschichtung, wie beispielsweise eine Hartvergoldung, schützt die Kontakte vor Oxidation und sorgt für eine dauerhaft gute Leitfähigkeit über viele Ein- und Aussteckzyklen hinweg, falls dies im Anwendungsfall relevant ist. Die Gehäusekonstruktion ist so gestaltet, dass sie die Pins vor mechanischer Beschädigung schützt und eine einfache Handhabung und Montage ermöglicht. Der Adapter wird fest auf der Leiterplatte fixiert, oft durch Lötverbindungen an den Montagepunkten, was eine robuste und dauerhafte Integration in die Gesamtschaltung sicherstellt.
FAQ – Häufig gestellte Fragen zu RE 917 – Adapter SDIP64 auf RM 1,788 mm
Was genau ist der Einsatzzweck des RE 917 Adapters?
Der RE 917 Adapter dient als Brücke, um elektronische Bauteile im SDIP64-Gehäuse sicher und zuverlässig auf Leiterplatten mit einem spezifischen Rastermaß von 1,788 mm zu montieren und anzuschließen.
Ist der Adapter für alle SDIP64-Bauteile geeignet?
Der Adapter ist spezifisch für SDIP64-Gehäuse konzipiert. Die Kompatibilität mit dem 1,788 mm Rastermaß der Ziel-Leiterplatte ist gegeben. Es ist jedoch stets ratsam, die genauen Pin-Belegungen und Abmessungen des zu verwendenden ICs mit den Spezifikationen des Adapters abzugleichen.
Welche Vorteile bietet die Verwendung von hochwertigen Kontaktmaterialien?
Hochwertige Kontaktmaterialien, wie sie im RE 917 Adapter verwendet werden, gewährleisten eine geringe Übergangsimpedanz, was für eine effiziente und verlustfreie Signalübertragung unerlässlich ist. Sie verhindern zudem Oxidation und Korrosion, was zu einer erhöhten Langlebigkeit und Zuverlässigkeit der Verbindung führt.
Wie wird der Adapter auf der Leiterplatte befestigt?
Die Befestigung erfolgt in der Regel durch Löten. Der Adapter verfügt über entsprechende Lötpads oder Anschlussbeine, die mit den Lötflächen der Leiterplatte verbunden werden, um eine stabile mechanische und elektrische Kopplung zu erzielen.
Kann der Adapter für Hochfrequenzanwendungen verwendet werden?
Aufgrund seiner präzisen Fertigung und der Verwendung von Materialien mit guten elektrischen Eigenschaften ist der RE 917 Adapter auch für viele Hochfrequenzanwendungen geeignet. Für kritische Anwendungen, bei denen die Signalintegrität bei sehr hohen Frequenzen oberste Priorität hat, sollten jedoch immer spezifische EMV- und Signalintegritätsanalysen durchgeführt werden.
Welche Rolle spielt das Rastermaß von 1,788 mm?
Das Rastermaß von 1,788 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Pins auf der Leiterplatte an. Die exakte Anpassung des Adapters an dieses Rastermaß ist entscheidend für die präzise Ausrichtung und Verbindung der Pins des SDIP64-Chips.
Ist der Adapter wiederverwendbar?
Ja, der Adapter ist in der Regel für mehrfache Anwendungen ausgelegt. Bei sorgfältiger Demontage und Handhabung kann er wiederverwendet werden, um die Flexibilität in Entwicklung und Prototypenbau zu maximieren.
