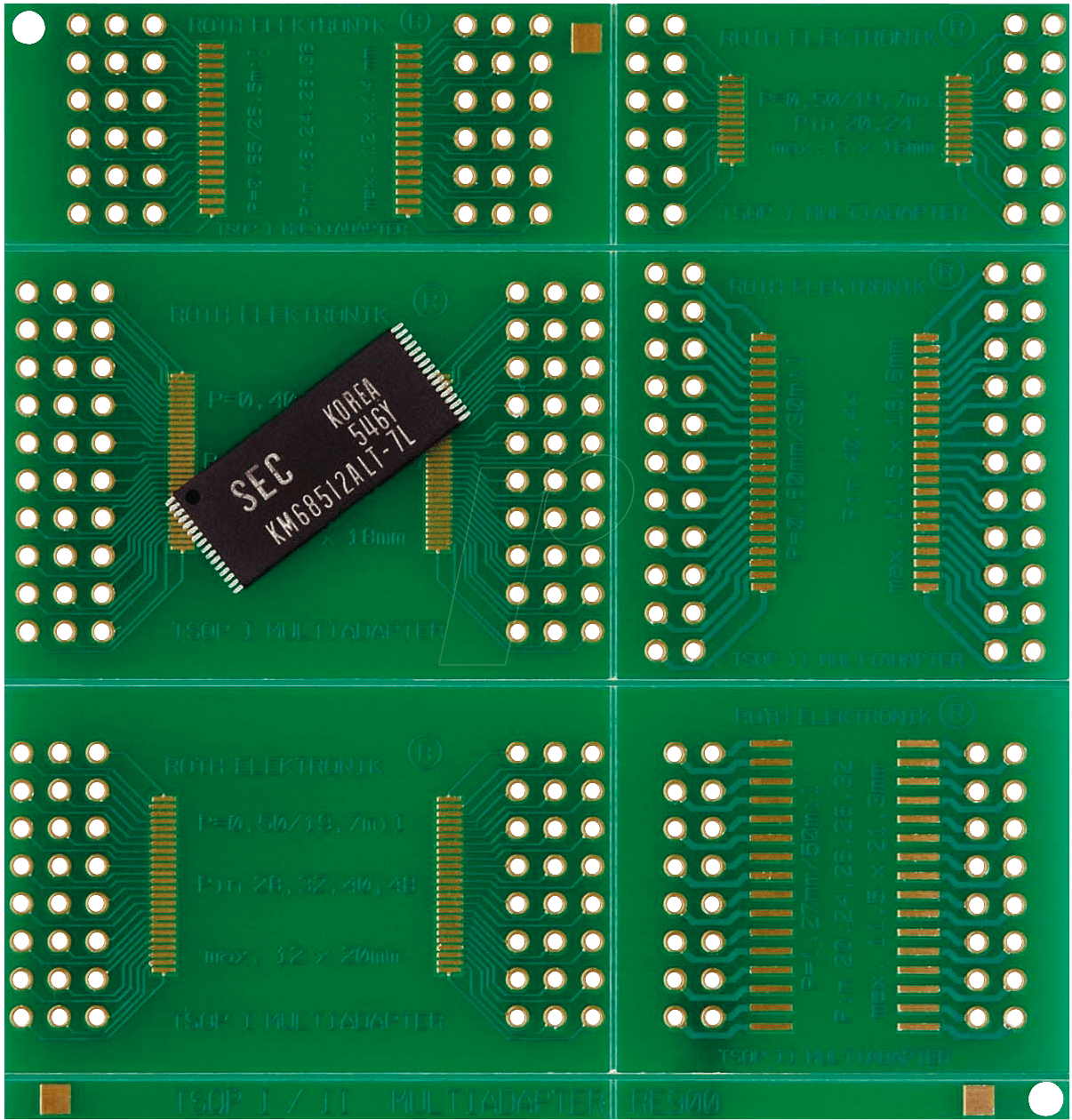

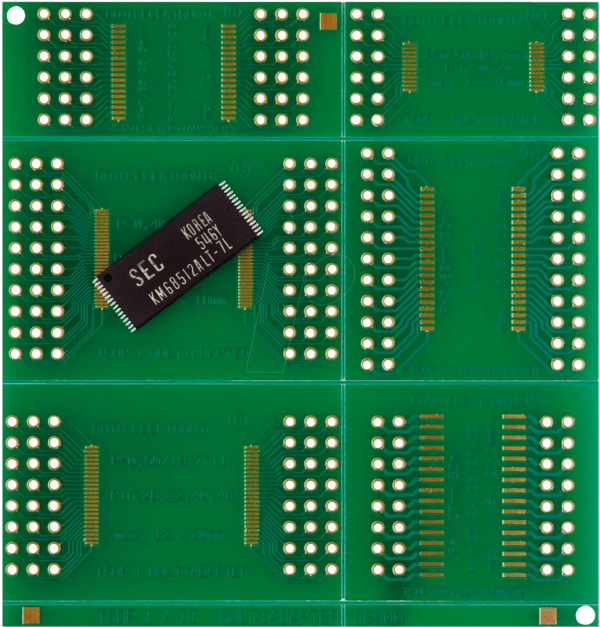

Präzision für anspruchsvolle SMD-Lötprojekte: RE 900 – SMD-Laborkarte, Epoxyd, SMD-TSOP I/II
Wenn es um das präzise Löten und Testen von SMD-Bauteilen, insbesondere von TSOP I/II-Chips, geht, stoßen Standardlösungen oft an ihre Grenzen. Die RE 900 – SMD-Laborkarte, Epoxyd, SMD-TSOP I/II wurde entwickelt, um exakt diese Herausforderungen zu meistern. Sie bietet Elektronikentwicklern, Technikern und versierten Hobbyisten eine stabile, zuverlässige und funktionsoptimierte Plattform für anspruchsvolle Löt- und Messaufgaben im Bereich der Surface Mount Devices (SMD).
Überlegene Handhabung und Lötstabilität
Die RE 900 – SMD-Laborkarte hebt sich deutlich von einfachen Adapterplatinen ab. Ihre Konstruktion auf Basis von Epoxydharz gewährleistet eine herausragende mechanische Stabilität und Hitzebeständigkeit, was für wiederholte Lötprozesse unerlässlich ist. Dies minimiert das Risiko von Beschädigungen an empfindlichen Bauteilen oder der Platine selbst, was bei herkömmlichen, oft aus weniger robusten Materialien gefertigten Trägern ein häufiges Problem darstellt. Die optimierte Pin-Anordnung und die großzügig dimensionierten Lötflächen erleichtern das präzise Anbringen von feinsten SMD-Komponenten.
Optimiert für TSOP I/II Anwendungen
Besonderen Wert wurde auf die nahtlose Integration von TSOP I/II-Bauteilen gelegt. Die RE 900 – SMD-Laborkarte verfügt über speziell konzipierte Fassungen und Anschlussbereiche, die eine sichere und elektrisch einwandfreie Verbindung zu diesen gängigen Speicherchips ermöglichen. Dies reduziert die Fehleranfälligkeit beim Auslesen oder Programmieren von TSOP I/II-Chips erheblich und spart wertvolle Entwicklungs- und Testzeit. Die durchdachte Layoutführung der Leiterbahnen minimiert zudem Signalreflexionen und Crosstalk.
Vorteile der RE 900 – SMD-Laborkarte
- Maximale Zuverlässigkeit: Die Verwendung von hochwertigem Epoxydharz als Substratmaterial sorgt für eine außergewöhnliche Langlebigkeit und Beständigkeit gegenüber thermischen Belastungen während des Lötens.
- Präzise Bauteilaufnahme: Speziell für TSOP I/II-Chips entwickelte Aufnahmebereiche gewährleisten einen sicheren Halt und eine optimale elektrische Anbindung.
- Reduzierte Fehlerquote: Das durchdachte Layout mit optimierten Leiterbahnführungen und großen Lötpads minimiert das Risiko von Kurzschlüssen und kalten Lötstellen.
- Erweiterte Kompatibilität: Geeignet für eine breite Palette von SMD-Projekten, nicht nur für TSOP I/II, dank universeller Anschlussmöglichkeiten.
- Verbesserte Handhabung: Die stabile Bauweise erleichtert das hantieren und positionieren der Platine auf dem Arbeitstisch oder in Prüfvorrichtungen.
- Wiederholbare Ergebnisse: Die konsistente Qualität der Platine ermöglicht reproduzierbare Lötergebnisse und Messungen, was für die Validierung von Schaltungen essenziell ist.
- Professionelle Anwendung: Ein unverzichtbares Werkzeug für Entwicklungsingenieure, Service-Techniker und anspruchsvolle Hobbyisten im Bereich der Mikroelektronik.
Produktdetails und Spezifikationen
| Merkmal | Beschreibung |
|---|---|
| Material des Substrats | Hochwertiges Epoxydharz (FR-4 äquivalent oder höherwertig) mit hervorragender thermischer und elektrischer Isolation. |
| Oberflächenfinish | Standard HAL (Hot Air Leveling) oder ENIG (Electroless Nickel Immersion Gold) für verbesserte Lötbarkeit und Korrosionsbeständigkeit. (Spezifische Ausführung auf Anfrage oder gemäß Produktvariante) |
| Bauteilaufnahme | Spezielle Präzisionsfassungen und markierte Lötpads für TSOP I/II-Chips in verschiedenen Größen (z.B. 40, 44, 48 Pins). Universelle Durchkontaktierungen (THT) und SMD-Pads für weitere Bauteile. |
| Leiterbahnen | Feine Leiterbahnbreiten und -abstände für dichte Bestückung und hohe Signalintegrität, optimiert für moderne ICs. |
| Durchkontaktierungen (Vias) | Robuste Durchkontaktierungen für zuverlässige elektrische Verbindungen zwischen den Lagen. |
| Konstruktion | Stabile Mehrlagen-PCB-Konstruktion, ausgelegt für manuelle und automatisierte Lötverfahren (Reflow, Wellenlöten). |
| Anwendungsspektrum | Ideal für Prototyping, Debugging, Reparaturen und das Testen von Speicherchips, Mikrocontrollern und anderen SMD-Komponenten. |
| Kennzeichnung | Deutliche Beschriftung der Anschluss-Pins und Bauteilpositionen zur einfachen Orientierung und Fehlersuche. |
Optimale Einsatzgebiete für die RE 900 – SMD-Laborkarte
Die RE 900 – SMD-Laborkarte ist die erste Wahl für Szenarien, in denen höchste Präzision und Zuverlässigkeit gefordert sind. Dies umfasst die Entwicklung und das Testen von Prototypen für elektronische Geräte, die Reparatur von komplexen Platinen in der Unterhaltungselektronik oder der Industrie, sowie das Auslesen und Beschreiben von Speicherchips in spezialisierten Anwendungen. Ingenieure, die mit hochintegrierten Schaltungen arbeiten, profitieren von der klaren Struktur und der robusten Ausführung, die das Risiko von Beschädigungen beim Debugging minimiert. Auch für Forscher und Entwickler in akademischen Institutionen, die an der Weiterentwicklung von Halbleitertechnologien arbeiten, bietet diese Laborkarte eine wertvolle Grundlage für ihre Experimente.
Häufig gestellte Fragen zu RE 900 – SMD-Laborkarte, Epoxyd, SMD-TSOP I/II
Welche TSOP-Varianten werden von der RE 900 – SMD-Laborkarte unterstützt?
Die RE 900 – SMD-Laborkarte ist speziell für die Aufnahme und Anbindung von TSOP I und TSOP II Bausteinen konzipiert. Dies umfasst gängige Pin-Konfigurationen wie 40, 44 und 48 Pins, die für eine breite Palette von Speicher- und IC-Produkten verwendet werden.
Ist die RE 900 – SMD-Laborkarte für bleifreie Lötprozesse geeignet?
Ja, die Epoxydharzbasis der Platine bietet eine exzellente thermische Beständigkeit und ist für die erhöhten Temperaturen ausgelegt, die bei bleifreien Lötverfahren typischerweise erforderlich sind. Die Oberflächenveredelung ist ebenfalls auf gute Lötbarkeit mit bleifreien Loten abgestimmt.
Kann ich die RE 900 – SMD-Laborkarte auch für andere SMD-Bauteile als TSOPs verwenden?
Absolut. Neben den spezialisierten TSOP-Aufnahmen bietet die Karte universelle Lötpads und Durchkontaktierungen, die das Anbringen und Anbinden einer Vielzahl anderer SMD-Komponenten wie SOICs, QFPs und mehr ermöglichen. Sie fungiert als flexible Test- und Entwicklungsumgebung.
Wie beeinflusst das Epoxydharz die Leistung der Laborkarte?
Epoxydharz ist ein hervorragendes Dielektrikum mit hoher mechanischer Festigkeit und guter Hitzebeständigkeit. Diese Eigenschaften sorgen für eine stabile mechanische Basis, minimieren das Risiko von elektrischen Leckagen und schützen die empfindlichen Bauteile während des Löt- und Testprozesses. Dies trägt zu einer verbesserten Signalintegrität und Zuverlässigkeit bei.
Ist die RE 900 – SMD-Laborkarte für den Einsatz mit Mikroskopen ausgelegt?
Ja, das Layout der Karte mit klar definierten Lötflächen und gut zugänglichen Anschlusspunkten ist bewusst so gestaltet, dass sie sich gut für den Einsatz unter einem Mikroskop für präzise Löt- und Inspektionsarbeiten eignet.
Gibt es Unterschiede in der Bestückung der RE 900 – SMD-Laborkarte?
Die RE 900 – SMD-Laborkarte wird typischerweise unbestückt geliefert, sodass Sie die benötigten Bauteile und Verbindungen selbst realisieren können. Dies gewährleistet maximale Flexibilität für Ihr spezifisches Projekt.
Welche Vorteile bietet die RE 900 – SMD-Laborkarte gegenüber einer einfachen Steckplatine (Breadboard)?
Im Gegensatz zu Steckplatinen, die für temporäre Schaltungen gedacht sind und oft Probleme mit der Signalintegrität bei hohen Frequenzen oder feinen Bauteilen haben, bietet die RE 900 – SMD-Laborkarte eine permanente, stabile und elektrisch optimierte Lötverbindung. Dies ist entscheidend für dauerhafte Tests, präzise Messungen und die Entwicklung zuverlässiger Prototypen.
