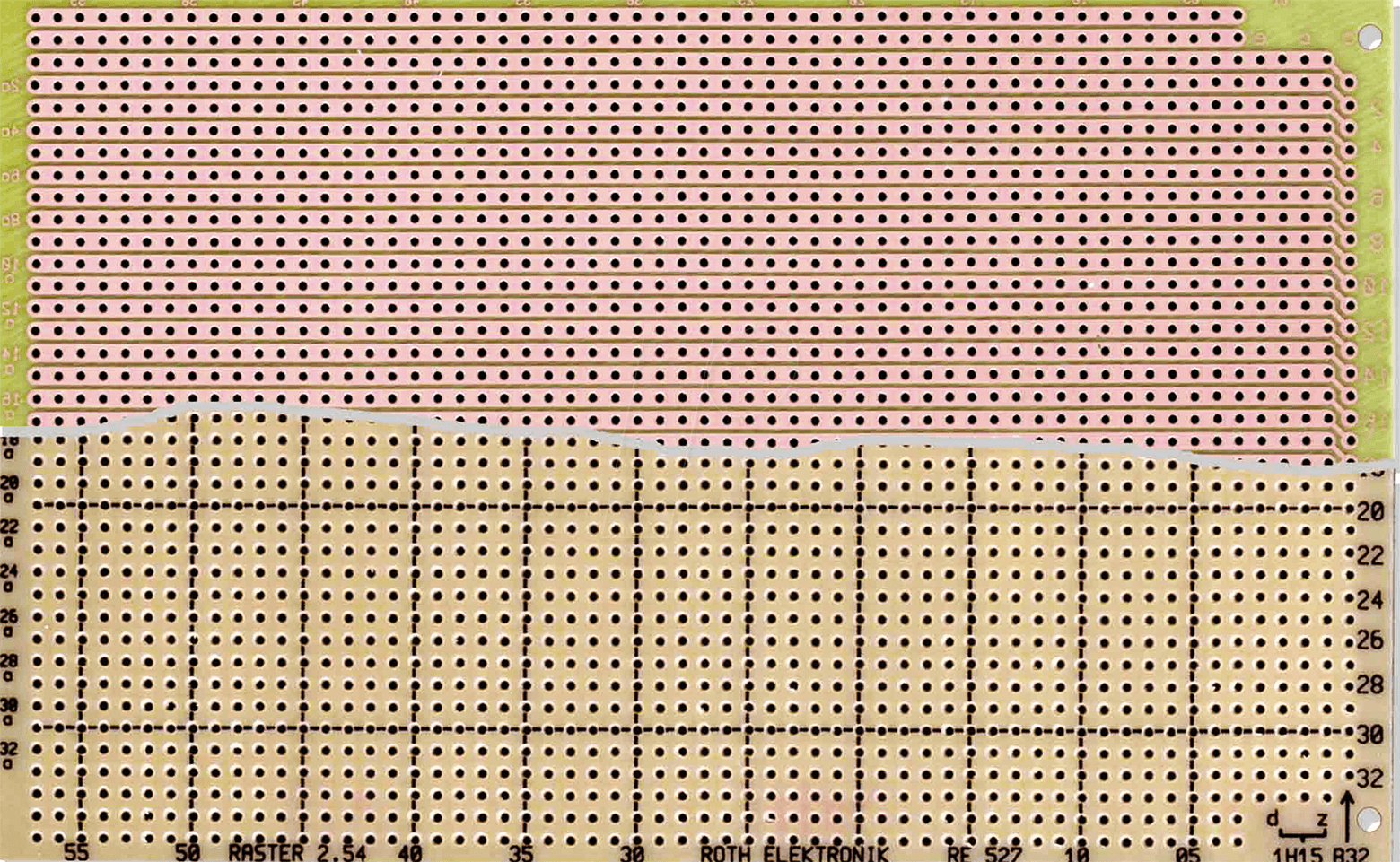

Hochwertige Laborkarte RE 527LF: Die Professionelle Basis für Ihre Elektronikprojekte
Für Entwickler, Ingenieure und Hobbyisten, die auf eine zuverlässige und langlebige Grundlage für ihre elektronischen Schaltungen angewiesen sind, bietet die RE 527LF Laborkarte die ideale Lösung. Diese speziell entwickelte Epoxidharz-Leiterplatte mit Verzinnung löst das Problem von instabilen oder unzuverlässigen Prototypen, indem sie eine robuste, präzise und elektrisch leitfähige Oberfläche für komplexe Schaltungen bereitstellt. Wenn Sie Wert auf Stabilität, einfache Handhabung und professionelle Ergebnisse legen, ist die RE 527LF Ihre erste Wahl.
Warum RE 527LF die überlegene Wahl ist
Im Vergleich zu minderwertigen oder universellen Leiterplatten hebt sich die RE 527LF durch ihre spezifische Materialauswahl und Verarbeitung ab. Die Verwendung von hochwertigem Epoxidharz gewährleistet eine exzellente mechanische Festigkeit und thermische Beständigkeit, was sie widerstandsfähiger gegen Umwelteinflüsse und mechanische Belastungen macht. Die präzise Verzinnung der Kupferbahnen verbessert nicht nur die Lötbarkeit erheblich, sondern schützt diese auch vor Oxidation und sorgt für eine konstant gute elektrische Leitfähigkeit über die Zeit. Diese Eigenschaften sind entscheidend für die Zuverlässigkeit und Langlebigkeit von elektronischen Prototypen und Endprodukten.
Konstruktion und Materialeigenschaften
Die RE 527LF Laborkarte ist konstruiert, um höchsten Ansprüchen gerecht zu werden. Das Trägermaterial, ein hochwertiges Epoxidharz-Glasfasergewebe (oft als FR-4 bezeichnet, obwohl dies hier nicht explizit genannt wird, ist es der Branchenstandard für diese Spezifikationen), bietet eine ausgezeichnete Kombination aus elektrischer Isolation und mechanischer Stabilität. Die Kupferbahnen sind mit einer feinen Zinnschicht überzogen, was die Lötbarkeit optimiert und die Lebensdauer der Leiterbahn erhöht. Dies ist besonders wichtig bei häufigem Prototypenbau oder bei Anwendungen, die Löt- und Entlötzyklen ausgesetzt sind.
Vorteile der RE 527LF Laborkarte
- Optimale Lötbarkeit: Die verzinnte Oberfläche ermöglicht ein schnelles und sauberes Aufschmelzen von Lot, reduziert das Risiko von kalten Lötstellen und erleichtert das Arbeiten mit verschiedenen Löttechniken.
- Hohe mechanische Stabilität: Das Epoxidharz-Trägermaterial verleiht der Karte eine bemerkenswerte Widerstandsfähigkeit gegen Verbiegen und Bruch, selbst unter anspruchsvollen Bedingungen.
- Hervorragende elektrische Isolation: Das Substratmaterial sorgt für eine zuverlässige Trennung zwischen den Leiterbahnen und verhindert unerwünschte Kurzschlüsse.
- Korrosionsschutz: Die Verzinnung schützt die Kupferbahnen effektiv vor Oxidation und Umwelteinflüssen, was eine langfristige Performance gewährleistet.
- Präzise Abmessungen: Mit einer Größe von 160x100mm bietet die Karte ausreichend Platz für komplexe Schaltungen, ohne überdimensioniert zu sein.
- Breite Anwendungsbereiche: Geeignet für Prototyping, Entwicklungsboards, Steuerungen und eine Vielzahl von Elektronikanwendungen.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | RE 527LF |
| Typ | Laborkarte / Musterplatine |
| Trägermaterial | Hochwertiges Epoxidharz-Gewebe (vergleichbar mit FR-4 für optimale Leistung) |
| Leiterbahnbeschichtung | Verzinnte Kupferbahnen |
| Abmessungen (L x B) | 160 mm x 100 mm |
| Dicke | Standarddicke für robuste Leiterplatten (typischerweise 1.5 mm, für hervorragende Stabilität) |
| Oberflächenfinish | Verzinnte Oberfläche zur Verbesserung der Lötbarkeit und des Korrosionsschutzes |
| Farbgebung des Trägermaterials | Typischerweise grün, aber die Funktionalität steht im Vordergrund. |
| Elektrische Eigenschaften | Hohe Isolationsfestigkeit und zuverlässige Leitfähigkeit durch qualitativ hochwertige Kupferbahnen. |
| Mechanische Eigenschaften | Hohe Steifigkeit und Dimensionsstabilität, widerstandsfähig gegen thermische und mechanische Belastungen. |
| Lötbarkeit | Hervorragend, durch die optimierte Verzinnung. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die RE 527LF Laborkarte ist ein unverzichtbares Werkzeug für eine breite Palette von Anwendungen. Ihre Robustheit und präzise Verarbeitung machen sie zur idealen Wahl für das Prototyping von Schaltungen in der Automobilindustrie, Medizintechnik, Telekommunikation und im industriellen Steuerungsbau. Hobbyelektroniker schätzen die einfache Handhabung und die Zuverlässigkeit beim Entwickeln eigener Projekte, von Audioverstärkern bis hin zu komplexen Mikrocontroller-basierten Systemen. Die verzinnte Oberfläche vereinfacht das Anbringen von Bauteilen mittels Lötens erheblich und reduziert das Risiko von Beschädigungen während des Entwicklungsprozesses. Sie eignet sich hervorragend für den Einsatz mit verschiedenen Lötverfahren, von Handlöten bis hin zu Wellenlöten, sofern die Temperaturparameter eingehalten werden.
Die Bedeutung der Epoxidharz-Konstruktion
Die Wahl des Trägermaterials ist entscheidend für die Leistungsfähigkeit einer Leiterplatte. Epoxidharz, insbesondere in Kombination mit Glasfasergewebe, bietet herausragende dielektrische Eigenschaften. Dies bedeutet, dass das Material den elektrischen Strom sehr gut isoliert und gleichzeitig eine hohe Temperaturbeständigkeit aufweist. Im Gegensatz zu einfacheren Materialien wie Papier-Epoxid-Laminate (oft als FR-1 oder FR-2 bezeichnet) ist FR-4-ähnliches Epoxidharz-Glasgewebe deutlich stabiler und weniger anfällig für Feuchtigkeitsaufnahme. Dies schützt die Schaltung vor den negativen Auswirkungen von Umwelteinflüssen und gewährleistet eine konsistente Performance über einen breiten Temperaturbereich. Die mechanische Stabilität des Epoxidharzes verhindert, dass die Leiterplatte unter dem Gewicht von Bauteilen oder durch mechanische Beanspruchung Risse bildet oder sich verformt, was bei weniger robusten Materialien ein häufiges Problem darstellt.
Die Vorteile der Verzinnung
Die Verzinnung der Kupferbahnen auf der RE 527LF ist ein kritischer Faktor für ihre Praxistauglichkeit. Kupfer ist an sich ein hervorragender Leiter, neigt aber dazu, mit der Zeit an der Oberfläche zu oxidieren. Diese Oxidschicht behindert die elektrische Leitfähigkeit und erschwert das Anlöten von Bauteilen erheblich. Die dünne, gleichmäßige Zinnschicht dient als Schutzbarriere, die die Oxidation verhindert und eine saubere, glatte Oberfläche für das Lot schafft. Dies führt zu besseren und zuverlässigeren Lötverbindungen. Darüber hinaus erleichtert die Verzinnung das Trennen von Lötstellen, was für das Debugging und die Weiterentwicklung von Prototypen von großer Bedeutung ist. Die Zinnbeschichtung ist dabei so dünn, dass sie die elektrische Leitfähigkeit der Kupferbahn kaum beeinträchtigt, aber gleichzeitig einen effektiven Schutz bietet.
FAQ – Häufig gestellte Fragen zu RE 527LF – Laborkarte, Epoxyd, verzinnt, 160x100mm
Kann die RE 527LF Karte für Hochfrequenzanwendungen verwendet werden?
Ja, die RE 527LF ist aufgrund ihrer hochwertigen Epoxidharz-Konstruktion und präzisen Kupferbahnen gut für viele Hochfrequenzanwendungen geeignet, solange die spezifischen Anforderungen an Impedanzkontrolle und Dielektrizitätskonstante erfüllt werden. Die konsistente Qualität des Materials gewährleistet eine zuverlässige Signalübertragung.
Ist die Oberfläche der Karte für automatische Bestückungsprozesse geeignet?
Die verzinnte Oberfläche der RE 527LF ist für das Lötverfahren optimiert und daher sehr gut für manuelle Lötprozesse geeignet. Für vollautomatische Bestückungsmaschinen, insbesondere für feine SMD-Bauteile, sind oft zusätzliche Oberflächenveredelungen wie ENIG (Electroless Nickel Immersion Gold) notwendig. Für typische Labor- und Prototypenarbeiten ist die Verzinnung jedoch ideal.
Wie ist die Dicke der RE 527LF Laborkarte?
Die RE 527LF verfügt über eine Standarddicke, die typischerweise bei etwa 1.5 mm liegt. Diese Dicke gewährleistet eine hervorragende mechanische Stabilität und Haltbarkeit, die für anspruchsvolle Projekte unerlässlich ist.
Welche Art von Bauteilen kann ich auf der RE 527LF löten?
Sie können eine breite Palette von elektronischen Bauteilen auf der RE 527LF löten, darunter bedrahtete Komponenten (THT) sowie oberflächenmontierte Bauteile (SMD), vorausgesetzt, die Lötbarkeit der jeweiligen Bauteilanschlüsse ist gegeben. Die verzinnte Oberfläche der Leiterplatte ist für beide Lötarten optimiert.
Ist die Karte wiederverwendbar, falls ich meinen Prototyp ändere?
Ja, die RE 527LF ist prinzipiell wiederverwendbar. Die hochwertige Konstruktion und die optimierte Lötbarkeit erleichtern das Entfernen von Bauteilen, was sie zu einer ausgezeichneten Wahl für iterative Entwicklungsprozesse macht.
Welche Besonderheiten bietet das Epoxidharz-Trägermaterial?
Das Epoxidharz-Trägermaterial bietet eine hohe mechanische Festigkeit, gute thermische Stabilität und exzellente elektrische Isolation. Es ist widerstandsfähiger gegenüber Umwelteinflüssen und Feuchtigkeitsaufnahme als einfachere Laminate, was die Zuverlässigkeit und Lebensdauer Ihrer Schaltungen erhöht.
Warum ist die Verzinnung wichtig für die Langlebigkeit?
Die Verzinnung schützt die Kupferbahnen vor Oxidation, die die elektrische Leitfähigkeit beeinträchtigen und das Löten erschweren kann. Sie sorgt dafür, dass die Leiterbahnen auch nach längerer Lagerung oder Einsatzbedingungen ihre Funktionalität behalten und ermöglicht eine konsistente Lötqualität.
