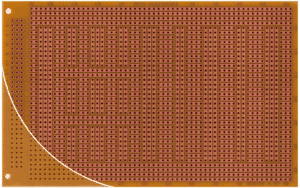

RE 527HP – Die Premium Laborkarte für anspruchsvolle Elektronikprojekte
Suchen Sie nach einer robusten und zuverlässigen Basis für Ihre Elektronikentwicklung und Prototypen? Die RE 527HP Laborkarte aus Hartpapier mit Lötlackbeschichtung ist die ideale Lösung für Ingenieure, Hobbyisten und technische Fachleute, die Wert auf Präzision, Langlebigkeit und einfache Handhabung legen. Diese Karte bietet eine überlegene Grundlage für den Aufbau komplexer Schaltungen, bei denen herkömmliche Platinen an ihre Grenzen stoßen könnten.
Warum RE 527HP die überlegene Wahl ist
Im Vergleich zu Standard-Laborplatinen oder einfachen Lochrasterplatten zeichnet sich die RE 527HP durch ihre herausragende Materialqualität und Verarbeitung aus. Das verwendete Hartpapier ist deutlich steifer und widerstandsfähiger gegen mechanische Belastungen und thermische Einflüsse, was für den langfristigen Einsatz und die Stabilität Ihrer Projekte entscheidend ist. Die integrierte Lötlackbeschichtung schützt die Kupferbahnen effektiv vor Oxidation und erleichtert das präzise Löten, indem sie die Benetzbarkeit verbessert und das Risiko von Kurzschlüssen minimiert. Die durchdachte Lochrasterung im Abstand von 2.54 mm (0.1 Zoll) ermöglicht die einfache Bestückung mit einer Vielzahl von elektronischen Bauteilen, von Standard-DIP-ICs bis hin zu spezialisierten Modulen.
Maximale Kompatibilität und Vielseitigkeit
Die RE 527HP wurde entwickelt, um den vielfältigen Anforderungen moderner Elektronikentwicklungen gerecht zu werden. Die großzügige Fläche von 160×100 mm bietet ausreichend Platz für komplexe Schaltungsdesigns, die Integration von Messgeräten oder die Montage von größeren Komponenten. Das universelle Lochraster macht sie kompatibel mit einer breiten Palette von Bauteilen und Steckverbindern, was sie zu einer flexiblen Wahl für unterschiedlichste Projekte macht, von einfachen experimentellen Aufbauten bis hin zu fortgeschrittenen Steuerungsmodulen und Embedded-Systemen.
Hervorragende Lötbarkeit und elektrische Eigenschaften
Die RE 527HP bietet dank ihrer optimierten Oberfläche hervorragende Loteigenschaften. Die Lötlackbeschichtung sorgt für eine saubere und sichere Lötverbindung, reduziert die Gefahr von kalten Lötstellen und erleichtert das Entlöten bei Bedarf. Dies ist besonders wichtig in der Entwicklungsphase, wo häufig Modifikationen und Anpassungen vorgenommen werden müssen. Die durchgängig guten elektrischen Eigenschaften des Hartpapiermaterials gewährleisten eine zuverlässige Signalübertragung und minimieren parasitäre Effekte, was für die Integrität Ihrer Schaltungen von Bedeutung ist.
Langlebigkeit und Zuverlässigkeit für professionelle Anwendungen
Die Materialauswahl und die präzise Fertigung der RE 527HP garantieren eine außergewöhnliche Langlebigkeit. Anders als viele günstigere Alternativen, die schnell Verschleißerscheinungen zeigen, behält diese Laborkarte auch bei häufigem Gebrauch und mechanischer Beanspruchung ihre Integrität. Der Schutz vor Oxidation durch die Lötlackschicht stellt sicher, dass die elektrischen Verbindungen über lange Zeit stabil bleiben, was sie zur idealen Wahl für professionelle Labore, Forschungseinrichtungen und anspruchsvolle Hobbyprojekte macht, bei denen Zuverlässigkeit oberste Priorität hat.
Technische Spezifikationen und Konstruktionsmerkmale
Die RE 527HP ist mehr als nur eine Platine; sie ist ein durchdachtes Werkzeug für Elektronikprofis. Ihre Konstruktion kombiniert bewährte Materialien mit modernen Fertigungsmethoden, um ein Produkt zu schaffen, das sowohl funktional als auch robust ist. Die großzügige Dimensionierung und das flexible Lochraster erlauben eine individuelle Anpassung an nahezu jedes Schaltungsdesign.
| Eigenschaft | Beschreibung |
|---|---|
| Material Basis | Hartpapier (verstärktes Phenolharz-Papierlaminat) |
| Oberflächenbeschichtung | Lötlack (Schutz vor Oxidation, verbesserte Lötbarkeit) |
| Lochraster-Abstand | 2.54 mm (0.1 Zoll) |
| Abmessungen | 160 mm x 100 mm |
| Lochdurchmesser (typisch) | 0.8 mm bis 1.0 mm (flexibel für verschiedene Bauteile) |
| Kupferbahnung | Einseitig (ermöglicht einfache Verdrahtung und Montage) |
| Thermische Beständigkeit | Hohe Beständigkeit gegen Lötemperaturen, formstabil |
| Elektrische Isolation | Exzellente dielektrische Eigenschaften des Hartpapiers |
Anwendungsgebiete und Einsatzmöglichkeiten
Die RE 527HP Laborkarte eignet sich hervorragend für eine breite Palette von Anwendungen im Bereich der Elektronikentwicklung:
- Prototypenentwicklung: Schneller und effizienter Aufbau von Schaltungsprototypen.
- Experimentelle Schaltungen: Zuverlässige Basis für Tests und Versuche mit neuen Schaltungsdesigns.
- Reparatur und Modifikation: Ideale Grundlage für die Reparatur bestehender Geräte oder die Implementierung von Modifikationen.
- Schulung und Lehre: Robuste und fehlertolerante Plattform für praktische Elektronikübungen.
- Embedded Systems: Aufbau von Steuereinheiten und Interfaces für Mikrocontroller-Projekte.
- Audio- und Videoschaltungen: Stabile Basis für analoge und digitale Schaltungen mit hohen Anforderungen an Signalintegrität.
- Mess- und Prüftechnik: Konstruktion von spezialisierten Messaufbauten und Prüfgeräten.
Strukturierung und Bestückung der RE 527HP
Das Layout der RE 527HP ist auf maximale Flexibilität ausgelegt. Die großflächige Bestückung mit durchkontaktierten Löchern erlaubt eine freie Platzierung von Bauteilen. Die Kupferbahnen sind so dimensioniert, dass sie auch für moderatere Stromstärken geeignet sind, wobei bei höheren Strömen zusätzliche Verdrahtung oder dickere Leiterbahnen in Erwägung gezogen werden sollten. Die Lötlackschicht schützt die Leiterbahnen vor Korrosion, was besonders in feuchten Umgebungen oder bei Langzeitprojekten von Vorteil ist.
Pflege und Handhabung für optimale Leistung
Um die Langlebigkeit und Zuverlässigkeit Ihrer RE 527HP Laborkarte zu gewährleisten, beachten Sie bitte die folgenden Pflegehinweise:
- Vermeiden Sie extreme Temperaturen: Obwohl das Material thermisch beständig ist, sollten extreme Temperaturschwankungen vermieden werden.
- Schutz vor mechanischer Beschädigung: Bewahren Sie die Karte aufrecht oder flachliegend auf, um Verbiegungen zu vermeiden.
- Reinigung: Bei Bedarf kann die Oberfläche vorsichtig mit Isopropylalkohol und einem fusselfreien Tuch gereinigt werden.
- Vermeiden Sie aggressive Chemikalien: Aggressive Lösungsmittel können die Lötlackbeschichtung angreifen.
- Sorgfältiges Löten: Verwenden Sie die richtige Löttemperatur und Lötzeit, um das Material nicht zu überhitzen.
Die technologische Basis: Hartpapier und Lötlack
Das Herzstück der RE 527HP bildet das Hartpapier. Dieses Material ist ein Verbundwerkstoff aus speziell behandeltem Papier, das in Phenolharz getränkt und unter Hitze und Druck zu einer stabilen, isolierenden Platte verpresst wird. Seine hervorragenden mechanischen Eigenschaften, die hohe Festigkeit und die gute elektrische Isolation machen es zu einem bevorzugten Material für Leiterplatten und Isolationsanwendungen. Die darüber aufgetragene Lötlackbeschichtung, oft eine Art Kunstharz, schützt die blanken Kupferbahnen vor Umwelteinflüssen wie Feuchtigkeit und Sauerstoff, welche zu Oxidation und somit zu schlechten Lötverbindungen führen können. Gleichzeitig optimiert der Lack die Benetzung der Kupferflächen durch das Lot, was präzisere und zuverlässigere Lötstellen ermöglicht.
FAQ – Häufig gestellte Fragen zu RE 527HP – Laborkarte, Hartpapier, Lötlack, 160x100mm
Ist die RE 527HP für hochfrequente Anwendungen geeignet?
Grundsätzlich ist die RE 527HP für eine breite Palette von Anwendungen geeignet. Für extrem hochfrequente Anwendungen, bei denen dielektrische Eigenschaften und Verluste eine kritische Rolle spielen, könnten spezielle FR4- oder PTFE-Substrate besser geeignet sein. Dennoch bietet das Hartpapier mit seiner guten Isolation eine solide Basis für viele HF-Schaltungen im MHz-Bereich.
Wie viele Löcher befinden sich auf der RE 527HP?
Die Anzahl der Löcher hängt von der genauen Lochdichte ab. Bei einem Standard-Lochraster von 2.54 mm (0.1 Zoll) und einer Fläche von 160×100 mm sind es typischerweise mehrere tausend Löcher. Die genaue Anzahl wird durch die Anordnung der Kupferinseln und die Randbereiche beeinflusst. Die Karte ist so konzipiert, dass sie eine hohe Dichte an Bestückungsmöglichkeiten bietet.
Kann die RE 527HP zugeschnitten oder bearbeitet werden?
Ja, die RE 527HP lässt sich gut bearbeiten. Sie kann mit einer geeigneten Säge oder einem Cutter zugeschnitten werden. Beim Bohren ist darauf zu achten, dass das Material nicht splittert. Die Kanten sollten nach der Bearbeitung entgratet werden, um eine saubere Oberfläche zu erhalten.
Ist die Lötlackbeschichtung leitend?
Nein, die Lötlackbeschichtung ist isolierend. Ihre Hauptfunktion ist der Schutz der Kupferbahnen vor Oxidation und die Verbesserung der Lötbarkeit. Sie bildet eine nicht-leitende Barriere.
Wie robust ist das Hartpapier im Vergleich zu FR4?
Hartpapier ist generell etwas spröder als FR4-Material, bietet aber eine sehr gute elektrische Isolation und ist kostengünstiger. Für mechanisch sehr beanspruchte Anwendungen, bei denen Biegefestigkeit im Vordergrund steht, kann FR4 Vorteile haben. Für den typischen Laboreinsatz und Prototypenentwicklung ist Hartpapier jedoch eine sehr robuste und zuverlässige Wahl.
Welche Bauteile können auf der RE 527HP montiert werden?
Die RE 527HP ist universell einsetzbar und kann mit den meisten durchkontaktierten elektronischen Bauteilen bestückt werden. Dazu gehören Widerstände, Kondensatoren, Transistoren, Dioden, integrierte Schaltkreise (ICs) im DIP-Gehäuse, Relais, Steckverbinder und viele weitere Komponenten mit bedrahteten Anschlüssen.
Wie erfolgt die Stromversorgung auf der Laborkarte?
Die Stromversorgung wird durch externe Verdrahtung über die Löcher realisiert. Sie können entsprechende Anschlussklemmen, Steckverbinder oder einfach Leitungsdrähte verwenden, um die Spannungsversorgung zu den verschiedenen Teilen Ihrer Schaltung zu führen. Für Leitungen mit höherem Strombedarf empfiehlt sich die Verwendung dickerer Drähte oder die Verbindung mehrerer benachbarter Kupferbahnen.
