Optimale Verbindungen für Ihre Elektronikprojekte: Die RE 521LF Laborkarte FR4 RM 2,54 mm

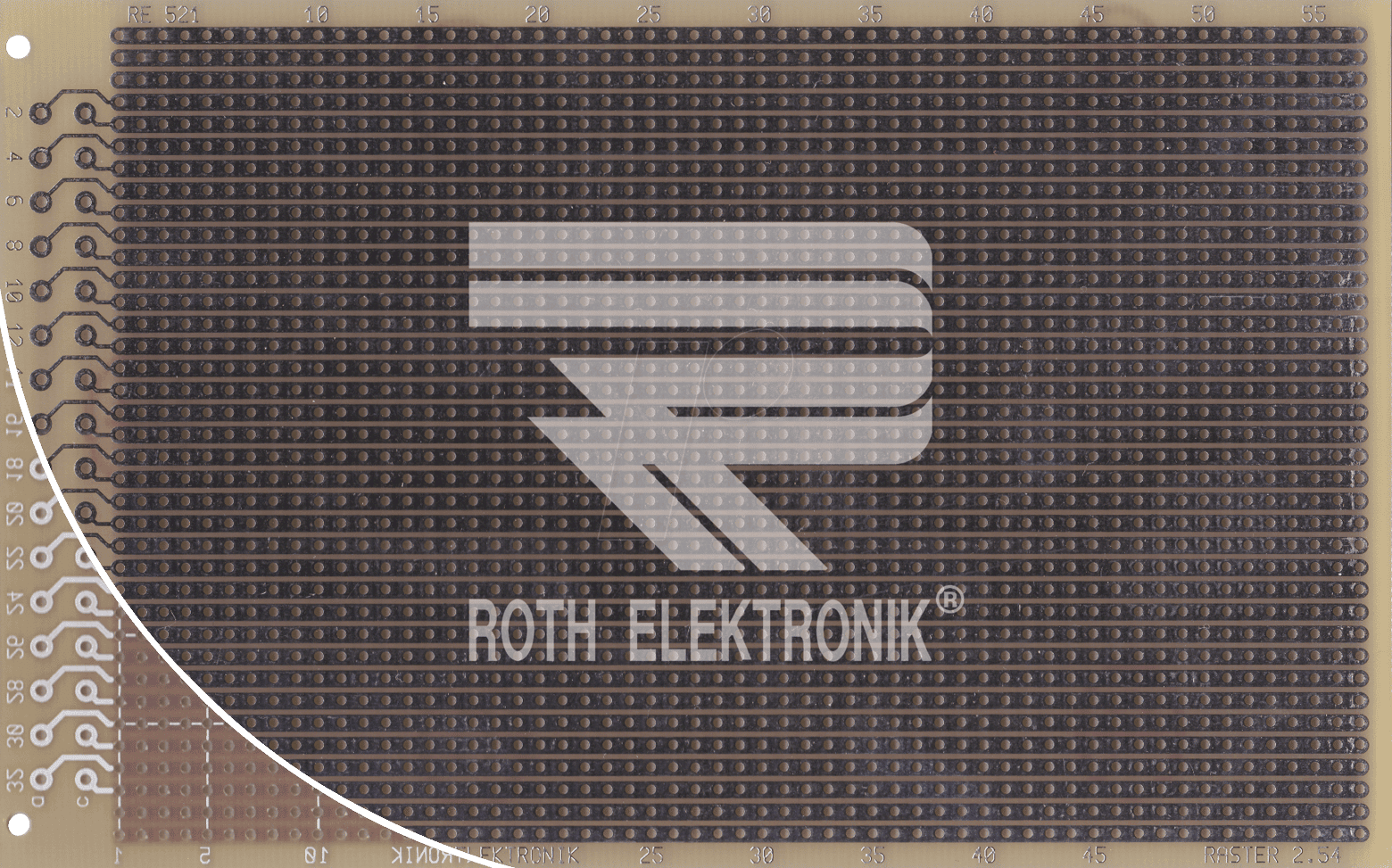

Sie suchen nach einer zuverlässigen und präzisen Lösung für Ihre Schaltungsentwicklung und Prototypen? Die RE 521LF Laborkarte mit FR4-Trägermaterial und einem Rastermaß von 2,54 mm ist die ideale Wahl für Entwickler, Ingenieure und Bastler, die höchste Anforderungen an Stabilität und Flexibilität stellen. Diese 32-polige Streifenkarte ermöglicht Ihnen, Komponenten sicher und geordnet zu verbinden, Fehlerquellen zu minimieren und Ihre Schaltungen effizient zu realisieren.
Überlegene Konstruktion für anspruchsvolle Anwendungen
Im Vergleich zu einfachen Lochrasterplatinen oder schlecht isolierten Verbindungslösungen bietet die RE 521LF entscheidende Vorteile. Das FR4-Material ist für seine hervorragenden dielektrischen Eigenschaften und seine mechanische Stabilität bekannt, was eine sichere und langlebige Verbindung gewährleistet, selbst unter wechselnden Umgebungsbedingungen. Das präzise Rastermaß von 2,54 mm ist ein Industriestandard und ermöglicht eine breite Kompatibilität mit gängigen Bauteilen und Stecksystemen, was die Integration in bestehende oder zukünftige Projekte vereinfacht. Die 32-polige Ausführung bietet dabei eine kompakte, aber dennoch flexible Anzahl von Anschlusspunkten für Ihre spezifischen Anforderungen.
Material und Verarbeitung: Ein Fundament für Verlässlichkeit
Das Herzstück der RE 521LF Laborkarte bildet das robuste FR4-Material (Flammhemmendes Epoxidharzglasgewebe). Dieses Verbundwerkstoffsystem ist der Goldstandard im Bereich der Leiterplattentechnologie und bietet eine exzellente Kombination aus mechanischer Festigkeit, elektrischer Isolation und thermischer Beständigkeit. Die glatte, nicht poröse Oberfläche des FR4 erleichtert das Löten und minimiert das Risiko von Kurzschlüssen oder schlechten Kontakten, was besonders bei feindrähtigen Verbindungen oder empfindlichen Bauteilen von entscheidender Bedeutung ist.
Präzision im Detail: Das 2,54 mm Rastermaß
Das Rastermaß von 2,54 mm ist kein Zufall, sondern eine bewusste Designentscheidung, die auf den gängigen Abständen von bedrahteten Bauteilen und Steckverbindern basiert. Dies ermöglicht eine intuitive und fehlerfreie Platzierung von Bauteilen wie ICs, Sockeln, Widerständen oder Kondensatoren. Die durchgehenden, gut verlöteten Kontaktbahnen gewährleisten eine optimale Stromleitung und Signalintegrität über die gesamte Länge der Streifenkarte. Dies ist essenziell für Projekte, bei denen Rauschen minimiert und die Signalqualität aufrechterhalten werden muss.
Vielseitige Anwendungsszenarien
Die RE 521LF ist weit mehr als nur eine einfache Steckplatine. Sie ist ein unverzichtbares Werkzeug für eine Vielzahl von elektronischen Anwendungen:
- Prototypenentwicklung: Schnelles und unkompliziertes Aufbauen und Testen von Schaltungskonzepten.
- Sensorintegration: Sicheres Anschließen und Verdrahten von verschiedenen Sensortypen für Mess- und Überwachungsaufgaben.
- Steuerungsmodule: Aufbau kompakter Steuereinheiten für Automatisierungsprozesse oder IoT-Anwendungen.
- Signalkonditionierung: Erstellen von Zwischenschaltungen zur Anpassung oder Verstärkung von Messsignalen.
- Reparatur und Modifikation: Ermöglicht präzise Eingriffe und Ergänzungen in bestehenden Schaltungen.
- Bildung und Lehre: Ideal für den praktischen Unterricht in Elektronik und Elektrotechnik.
Technische Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | RE 521LF |
| Trägermaterial | FR4 (Flammhemmendes Epoxidharzglasgewebe) |
| Rastermaß | 2,54 mm |
| Anzahl der Pins | 32 |
| Isolationswiderstand | Hoch (charakteristisch für FR4) |
| Betriebstemperatur | Geeignet für gängige Löt- und Betriebstemperaturen im Elektronikbereich |
| Lötbarkeit | Exzellent durch hochwertige Kupferbahnen und FR4-Substrat |
| Mechanische Stabilität | Hoch, widerstandsfähig gegen Verformung |
FAQ – Häufig gestellte Fragen zu RE 521LF – Laborkarte FR4 RM 2,54 mm 32-pol. Streifen
Ist die RE 521LF für Hochfrequenzanwendungen geeignet?
Ja, das FR4-Material bietet gute dielektrische Eigenschaften, die für viele Hochfrequenzanwendungen bis zu mittleren Frequenzen ausreichend sind. Für sehr kritische HF-Schaltungen mit extrem hohen Frequenzen sind spezielle Materialien wie Rogers oder PTFE oft besser geeignet, aber für allgemeine Prototypen und Entwicklungen ist FR4 eine solide Wahl.
Wie wird die RE 521LF am besten mit Bauteilen verbunden?
Die Verbindung erfolgt typischerweise durch Löten. Die 32 Pins sind so konzipiert, dass sie leicht mit Lötkolben und Zinn verbunden werden können. Achten Sie auf eine saubere Lötstelle und ausreichende Zinnmenge, um eine gute elektrische und mechanische Verbindung zu gewährleisten.
Kann die Streifenkarte zugeschnitten werden?
Ja, FR4-Material lässt sich mit geeigneten Werkzeugen wie einem feinen Sägeblatt oder einer präzisen Schneidezange sicher und sauber zuschneiden, um die gewünschte Länge für Ihr Projekt zu erreichen. Achten Sie auf eine gerade Schnittkante, um die Integrität der Leiterbahnen zu gewährleisten.
Welche Arten von Bauteilen können auf dieser Karte montiert werden?
Die Karte ist primär für bedrahtete Bauteile mit einem Rastermaß von 2,54 mm konzipiert. Dazu gehören insbesondere ICs in Dual-In-line (DIP)-Gehäusen, Sockel, Stecker, Widerstände, Kondensatoren und andere Komponenten, die über standardisierte Anschlussdrähte verfügen.
Ist die Karte anfällig für statische Entladung (ESD)?
Wie alle elektronischen Komponenten kann auch die RE 521LF durch statische Entladung beschädigt werden, insbesondere wenn empfindliche integrierte Schaltungen darauf montiert werden. Es ist ratsam, bei der Arbeit mit ESD-empfindlichen Bauteilen Vorsichtsmaßnahmen wie Antistatik-Armbänder zu treffen.
Bietet die Karte Isolationsbereiche zwischen den Pins?
Das FR4-Material selbst bietet eine hervorragende elektrische Isolation. Die Leiterbahnen sind so angelegt, dass eine klare Trennung zwischen den einzelnen Anschlusspunkten gegeben ist, was eine zuverlässige Funktion auch bei dichten Bestückungen ermöglicht.
