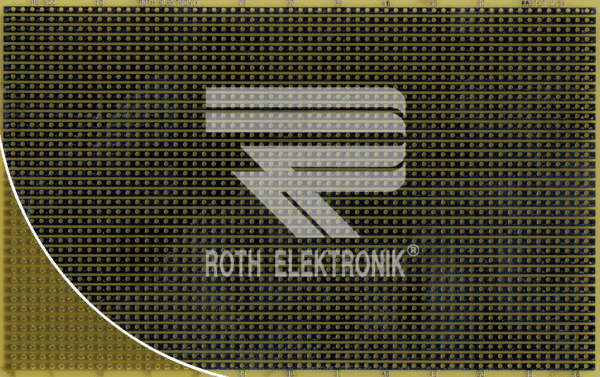

RE 520LF – Die Premium-Laborkarte für Ihre anspruchsvollen Projekte
Die RE 520LF Laborkarte mit RM 2,54 mm Streifenraster ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine robuste und zuverlässige Plattform für Prototyping und Schaltungsentwicklung benötigen. Sie löst das Problem instabiler oder unübersichtlicher Lötpunkte, indem sie eine präzise und gut organisierte Grundlage für komplexe Schaltungen bietet, die Langlebigkeit und einfache Modifikation erfordert.
Überlegene Konstruktion und Materialwahl
Im Vergleich zu herkömmlichen, oft minderwertigen Universal-Lochrastern oder einfach nur perforierten Platinen, setzt die RE 520LF auf höchste Qualität. Das verwendete FR4-Material ist nicht nur isolierend und stabil, sondern auch temperaturbeständig, was für den Einsatz in professionellen Laborumgebungen unerlässlich ist. Das präzise 2,54 mm Streifenraster ermöglicht eine saubere und systematische Verdrahtung, was die Fehlersuche und spätere Anpassungen erheblich erleichtert. Dies unterscheidet sie von improvisierten Lösungen, die oft zu Kurzschlüssen, schlechten Kontakten oder physischen Beschädigungen führen können.
Optimale Lötbarkeit und Kontaktierung
Die Oberfläche der RE 520LF wurde speziell für optimale Lötbarkeit entwickelt. Dies minimiert das Risiko von kalten Lötstellen und gewährleistet eine dauerhaft sichere elektrische Verbindung. Jede Bohrung ist präzise gefertigt, um eine gleichmäßige Aufnahme von Bauteilen und Lötverbindungen zu ermöglichen.
Anwendungsbereiche für professionelle Ergebnisse
- Prototyping und Entwicklung: Erstellen Sie schnell und effizient funktionierende Prototypen für elektronische Schaltungen.
- Forschung und Lehre: Ideal für Ausbildungseinrichtungen und Forschungslabore zur Demonstration und Erprobung von Schaltungsprinzipien.
- Kleine Serienfertigung: Geeignet für die Erstellung kleiner Stückzahlen von Schaltungen, bei denen Flexibilität gefragt ist.
- Reparatur und Modifikation: Ermöglicht eine saubere Basis für die Reparatur oder Modifikation bestehender Geräte.
- Experimentelle Schaltungen: Perfekt für komplexe und anspruchsvolle Schaltungsdesigns, die eine hohe Zuverlässigkeit erfordern.
Technische Spezifikationen und Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Material | FR4 (Flammhemmendes Epoxidglasfasergewebe) |
| Rastermaß | 2,54 mm (0,1 Zoll) |
| Bohrungsdurchmesser | Optimiert für gängige Bauteil-Anschlüsse und Steckverbinder (typischerweise 0,8 mm bis 1,0 mm) |
| Oberfläche | Galvanisch verzinnte Lötflächen für hervorragende Lötbarkeit und Korrosionsbeständigkeit |
| Konstruktion | Einseitig bestückbar mit durchgehenden Lötbahnen im Rastermaß |
| Isolationswiderstand | Hoch, spezifikationsgemäß für FR4-Materialien üblich, gewährleistet sicheren Betrieb |
| Dielektrische Festigkeit | Hohe Spannungsfestigkeit, geeignet für diverse Anwendungen |
| Format | Streifenraster-Layout zur einfachen Verdrahtung von ICs, Pins und anderen Komponenten |
Maximale Flexibilität durch durchdachtes Layout
Das Streifenraster-Design der RE 520LF ist auf maximale Flexibilität ausgelegt. Anstatt isolierter Lötpunkte, die oft eine aufwendige Verdrahtung mit Einzeladern erfordern, bietet dieses Layout zusammenhängende Leiterbahnen. Diese können nach Bedarf durchbrochen oder erweitert werden, was eine intuitive und effiziente Verbindung von Komponenten ermöglicht. Ob Sie einen einfachen Pull-up-Widerstand an eine IC-Leitung anbinden oder komplexe Signalpfade aufbauen – das 2,54 mm Raster ist universell und kompatibel mit einer breiten Palette von Bauteilen und Steckverbindern.
Zuverlässigkeit durch hochwertiges FR4-Material
Das Fundament jeder zuverlässigen Schaltung ist das Trägermaterial. Die RE 520LF verwendet FR4, ein Standard in der Leiterplattentechnik, der sich durch seine hervorragenden elektrischen Isolationseigenschaften, hohe mechanische Festigkeit und gute Temperaturbeständigkeit auszeichnet. Diese Eigenschaften sind entscheidend, um auch unter anspruchsvollen Bedingungen oder bei erhöhten Betriebstemperaturen eine stabile Funktion Ihrer Schaltung zu gewährleisten. Im Gegensatz zu minderwertigen Kunststoffen, die sich verformen oder spröde werden können, behält FR4 seine Integrität über lange Zeiträume.
Präzision in jedem Detail: Die Bohrungen und Lötflächen
Die Präzision der Bohrungen ist ein weiterer entscheidender Faktor für die Benutzerfreundlichkeit und die Qualität der Lötverbindungen. Bei der RE 520LF sind die Bohrungen exakt im 2,54 mm Raster positioniert und haben einen Durchmesser, der für die Aufnahme der gängigsten bedrahteten Komponenten wie Widerstände, Kondensatoren, Dioden und IC-Sockel optimiert ist. Die galvanisch verzinnte Oberfläche der Leiterbahnen sorgt für eine exzellente Benetzbarkeit durch Lötzinn, was das Risiko von Lötfehlern minimiert und eine dauerhaft gute elektrische Leitfähigkeit sicherstellt. Diese sorgfältige Verarbeitung vermeidet die Probleme mit oxidierten oder ungleichmäßig beschichteten Oberflächen, die bei weniger hochwertigen Platinen auftreten können.
Die Vorteile einer durchdachten Bestückungs- und Verdrahtungsweise
Die RE 520LF wurde entwickelt, um den Entwicklungsprozess zu beschleunigen und die Zuverlässigkeit zu erhöhen. Das Streifenraster ermöglicht eine logische Anordnung von Komponenten und eine einfache Verdrahtung, die selbst bei komplexen Schaltungen übersichtlich bleibt. Dies reduziert den Zeitaufwand für die Fehlersuche und erleichtert die Dokumentation und Reproduzierbarkeit Ihrer Schaltung. Die Möglichkeit, Leiterbahnen durch gezieltes Anritzen oder durch den Einsatz von Lötbrücken zu modifizieren, bietet ein Höchstmaß an Flexibilität, das mit festverdrahteten Schaltungen oder komplexen Multilayer-Leiterplatten nicht immer erreicht werden kann.
Häufig gestellte Fragen zu RE 520LF – Laborkarte FR4 RM 2,54 mm Streifen
Ist die RE 520LF für Anfänger geeignet?
Ja, die RE 520LF ist auch für Anfänger sehr gut geeignet, da das klare 2,54 mm Streifenraster eine systematische Verdrahtung ermöglicht. Die Lötbarkeit ist ausgezeichnet, was den Einstieg in die Elektronikentwicklung erleichtert.
Welche Art von Bauteilen kann ich mit der RE 520LF verwenden?
Die RE 520LF ist ideal für bedrahtete Standardbauteile mit einem 2,54 mm Rastermaß, wie z.B. DIP-ICs, Sockel, Steckverbinder, Widerstände, Kondensatoren und Dioden. Auch kleinere SMD-Bauteile können mit entsprechenden Adaptern verwendet werden.
Wie unterscheidet sich die RE 520LF von einer Universalplatine?
Die RE 520LF zeichnet sich durch ihr einheitliches und präzises 2,54 mm Streifenraster aus, das eine geordnete Verdrahtung entlang zusammenhängender Leiterbahnen ermöglicht. Eine Universalplatine hat oft unregelmäßige Lochmuster oder isolierte Lötpunkte, was die Verdrahtung und Organisation erschweren kann.
Ist das Material FR4 temperaturbeständig?
Ja, FR4 ist ein thermisch stabiles Material, das für den Einsatz in Laborumgebungen und bei erhöhten Betriebstemperaturen gut geeignet ist. Es behält seine mechanischen und elektrischen Eigenschaften über einen weiten Temperaturbereich.
Kann ich die Leiterbahnen auf der RE 520LF durchtrennen?
Ja, die Leiterbahnen auf der RE 520LF können bei Bedarf mit einem feinen Werkzeug durchtrennt werden, um bestimmte Verbindungen zu isolieren oder zu modifizieren. Dies erhöht die Flexibilität des Designs.
Wie reinige ich die RE 520LF am besten?
Die RE 520LF kann vorsichtig mit Isopropylalkohol und einem fusselfreien Tuch gereinigt werden, um Flussmittelrückstände oder Staub zu entfernen. Achten Sie darauf, die Oberfläche nicht zu stark zu rubbeln, um die Lötflächen nicht zu beschädigen.
Ist die RE 520LF für Hochfrequenzanwendungen geeignet?
Für einfache bis mittelschwere Hochfrequenzanwendungen kann die RE 520LF verwendet werden. Bei sehr hohen Frequenzen oder anspruchsvollen Impedanzanpassungen könnten jedoch spezialisierte Leiterplatten mit definierter Impedanz und geringeren parasitären Effekten erforderlich sein.
