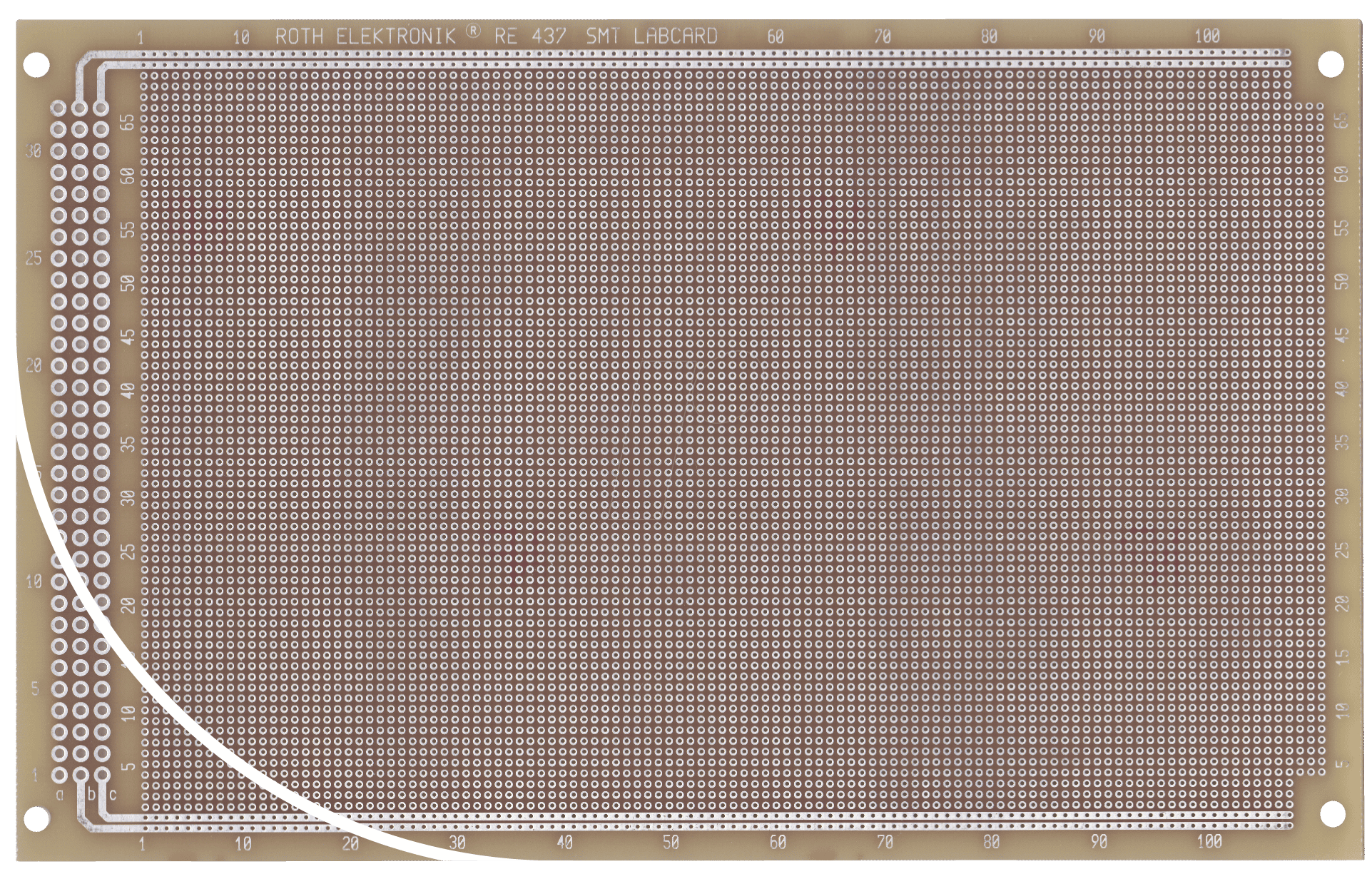

RE 437LF – Die SMD Laborkarte für Präzision und Zuverlässigkeit in Ihrem Projekt
Für Entwickler, Ingenieure und Hobbyisten, die auf höchste Präzision bei der Bestückung von SMD-Bauteilen angewiesen sind, bietet die RE 437LF – SMD Laborkarte FR4 RM 1,27 mm durchkontaktiert die optimale Grundlage. Diese spezialisierte Platine löst das Problem der unsicheren und zeitaufwändigen manuellen Verdrahtung von Surface Mount Devices (SMD) durch eine durchdachte und robuste Lösung, die Fehler minimiert und die Effizienz im Labor- und Prototypenbau signifikant steigert.
Warum die RE 437LF die Überlegene Wahl ist
Standardlösungen und provisorische Lötflächen stoßen bei der Arbeit mit modernen SMD-Komponenten schnell an ihre Grenzen. Die RE 437LF setzt hier neue Maßstäbe durch ihre durchkontaktierten Anschlussflächen im Rastermaß von 1,27 mm. Dieses präzise Layout ermöglicht eine saubere und sichere Lötverbindung, selbst für kleinste Bauteile. Die robuste FR4-Basis sorgt für mechanische Stabilität und eine zuverlässige elektrische Isolation, während die durchkontaktierten Bohrungen eine optimale Lötbarkeit und eine reduzierte Gefahr von Kurzschlüssen garantieren. Im Vergleich zu universellen Breadboards oder unbeschalteten Platinen bietet die RE 437LF eine dedizierte und optimierte Umgebung für die Arbeit mit SMD-Technik.
Optimale Bestückung mit SMD-Bauteilen
Die RE 437LF ist konzipiert, um den gesamten Prozess der SMD-Bestückung zu vereinfachen und zu verbessern. Sie ermöglicht:
- Präzise Platzierung: Das Rastermaß von 1,27 mm passt ideal zu einer breiten Palette von SMD-Gehäusen, von SOICs über SOTs bis hin zu kleineren Bauformen.
- Sichere Lötverbindungen: Die durchkontaktierten Löcher auf beiden Seiten der Platine gewährleisten eine exzellente Anbindung der Bauteilpins.
- Reduzierung von Fehlern: Klare Strukturen und definierte Lötpads minimieren das Risiko von Fehllötungen oder Kurzschlüssen, ein häufiges Problem bei unzureichenden Provisorien.
- Prototypenentwicklung: Beschleunigen Sie Ihre Entwicklungszyklen durch eine zuverlässige und reproduzierbare Plattform für Ihre Schaltungsentwürfe.
- Test und Debugging: Erleichtern Sie das Testen und Debuggen Ihrer Schaltungen dank der übersichtlichen Anordnung und einfachen Zugänglichkeit der Lötpunkte.
Hochwertiges Material für Langlebigkeit und Leistung
Die Auswahl des richtigen Materials ist entscheidend für die Performance und Langlebigkeit von Leiterplatten. Die RE 437LF setzt auf bewährte Qualität:
Materialspezifikationen und Verarbeitung
Das Trägermaterial der RE 437LF Laborkarte ist FR4. Dieses Standardmaterial für Leiterplatten besteht aus einem Glasfasergewebe, das mit Epoxidharz imprägniert und unter Hitze und Druck zu einer stabilen Platte verpresst wird. FR4 bietet eine exzellente Kombination aus mechanischer Festigkeit, elektrischer Isolation und thermischer Beständigkeit, was es zur idealen Wahl für eine Vielzahl von Elektronikanwendungen macht. Die durchkontaktierten Bohrungen sind ein Schlüsselelement, da sie eine Verbindung zwischen der Oberseite und der Unterseite der Platine herstellen. Dies ist besonders vorteilhaft für die Verdrahtung und das Routing von Signalen, da es mehr Flexibilität bei der Platzierung von Bauteilen und der Verlegung von Leitungen ermöglicht und potenzielle Interferenzen reduziert.
Technische Spezifikationen im Detail
Die RE 437LF ist präzise gefertigt, um den Anforderungen moderner Elektronikentwicklung gerecht zu werden. Ihre durchdachte Konstruktion unterstützt eine Vielzahl von Anwendungen und Bauteilgrößen.
| Merkmal | Spezifikation |
|---|---|
| Produktname | RE 437LF – SMD Laborkarte FR4 RM 1,27 mm durchkontaktiert |
| Trägermaterial | FR4 (Flame Retardant 4) |
| Anschluss-Rastermaß (RM) | 1,27 mm |
| Bestückungstyp | SMD (Surface Mount Device) |
| Kontaktierung | Durchkontaktiert |
| Dimensionen (Typisch) | Die genauen Abmessungen variieren je nach spezifischem Modell, sind jedoch auf eine übersichtliche Anordnung von SMD-Pads optimiert. |
| Anzahl der Pads/Anschlüsse | Optimiert für gängige SMD-Gehäuse, ermöglicht die flexible Belegung verschiedener Bauteiltypen. |
| Oberflächenveredelung | Typischerweise eine bleifreie Lötstoppmaske und eine passende Oberflächenveredelung der Pads für optimale Lötbarkeit. |
| Einsatzgebiet | Prototypenentwicklung, Testschaltungen, Schulungszwecke, Hobby-Elektronik. |
Umfassende Anwendungsbereiche für die RE 437LF
Die Vielseitigkeit der RE 437LF SMD Laborkarte eröffnet ein breites Spektrum an Einsatzmöglichkeiten für professionelle Anwender und Enthusiasten gleichermaßen. Ihre durchdachte Gestaltung und das präzise Rastermaß machen sie zu einem unverzichtbaren Werkzeug in zahlreichen technischen Disziplinen. Die Karte ist speziell dafür konzipiert, die Herausforderungen bei der Arbeit mit modernen, miniaturisierten elektronischen Bauteilen zu meistern. Entwickler, die mit schnellen Prototypenzyklen konfrontiert sind, profitieren von der schnellen und zuverlässigen Bestückung, die manuelle Lötarbeiten minimiert und Fehlerquellen reduziert. Dies führt zu einer Beschleunigung der gesamten Entwicklungsphase, von der ersten Idee bis zum funktionsfähigen Prototypen.
Im Bereich der Forschung und Entwicklung ist die RE 437LF ein ideales Werkzeug für das Testen neuer Schaltungen und die Verifizierung von Designs. Die durchkontaktierten Lötpads auf dem 1,27 mm Raster ermöglichen eine saubere Anbindung und eine einfache Messung von Signalen, was das Debugging und die Fehlersuche erheblich erleichtert. Auch im Bildungssektor findet die Karte Anwendung, wo sie Studierenden und Auszubildenden eine praktische und anschauliche Möglichkeit bietet, die Prinzipien der SMD-Bestückung und des Schaltungsdesigns zu erlernen. Die Robustheit des FR4-Materials sorgt zudem für eine lange Lebensdauer, auch bei häufiger Nutzung.
Hobbyisten und Maker, die sich mit fortgeschrittenen Elektronikprojekten beschäftigen, werden die RE 437LF schätzen, da sie ihnen erlaubt, mit einer breiten Palette von SMD-Komponenten zu arbeiten, die auf herkömmlichen Lochrasterplatinen nur schwer zu handhaben wären. Ob es sich um die Integration von Mikrocontrollern, Sensoren oder komplexen ICs handelt, die RE 437LF bietet die notwendige Präzision und Zuverlässigkeit, um auch anspruchsvolle Projekte erfolgreich umzusetzen. Die durchkontaktierten Verbindungen minimieren Signalverluste und verbessern die Signalintegrität, was für empfindliche Schaltungen von entscheidender Bedeutung sein kann.
FAQ – Häufig gestellte Fragen zu RE 437LF – SMD Laborkarte FR4 RM 1,27 mm durchkontaktiert
Was bedeutet „durchkontaktiert“ im Kontext dieser Laborkarte?
Durchkontaktiert bedeutet, dass die Löcher, die zur Befestigung und zum Löten der Bauteile verwendet werden, von der Oberseite der Platine mit der Unterseite verbunden sind. Dies ermöglicht eine elektrische Verbindung zwischen beiden Seiten der Platine, was für das Routing von Signalen und Stromversorgungen unerlässlich ist und mehr Flexibilität im Design bietet.
Welche Art von SMD-Bauteilen kann ich auf dieser Karte bestücken?
Die RE 437LF ist für eine Vielzahl von SMD-Bauteilen konzipiert, die ein Rastermaß von 1,27 mm nutzen. Dazu gehören gängige Gehäuse wie SOIC (Small Outline Integrated Circuit), SOT (Small Outline Transistor), und andere Komponenten mit Pins oder Lötflächen, die diesem spezifischen Abstand entsprechen.
Ist die Platine für hohe Frequenzen geeignet?
FR4 ist ein gängiges Material für Leiterplatten, das für viele Anwendungen, einschließlich moderater Frequenzen, geeignet ist. Für extrem hohe Frequenzen oder spezialisierte HF-Anwendungen, bei denen dielektrische Eigenschaften eine noch kritischere Rolle spielen, können andere Materialien wie Rogers-basiertes Laminat erforderlich sein. Für die meisten Labor- und Prototypenaufgaben ist FR4 jedoch eine ausgezeichnete Wahl.
Wie unterscheidet sich die RE 437LF von einer universellen Lochrasterplatine?
Der Hauptunterschied liegt in der Spezialisierung. Während Lochrasterplatinen universell einsetzbar sind, ist die RE 437LF speziell für die effiziente und präzise Bestückung von SMD-Bauteilen mit einem festen Rastermaß von 1,27 mm optimiert. Dies minimiert den Bedarf an Drahtbrücken und sorgt für eine sauberere und zuverlässigere Schaltung.
Kann ich diese Karte für die Ausbildung von Elektronik-Praktikern verwenden?
Absolut. Die RE 437LF ist ein hervorragendes Werkzeug für Schulungszwecke. Sie ermöglicht es Lernenden, praktische Erfahrungen mit der SMD-Löttechnik zu sammeln und die Herausforderungen der modernen Schaltungsentwicklung kennenzulernen, ohne von der Komplexität der Verdrahtung überwältigt zu werden.
Ist die Oberfläche der Lötpads speziell behandelt?
Die Lötpads auf der RE 437LF sind in der Regel mit einer geeigneten Oberflächenveredelung versehen, die eine exzellente Lötbarkeit gewährleistet. Dies kann beispielsweise eine HASL (Hot Air Solder Leveling) oder eine bleifreie Lötstoppmaske sein, um eine zuverlässige Verbindung mit Lötzinn zu ermöglichen und die Oxidation der Kupferpads zu verhindern.
Welche Art von Lötprozess wird für diese Karte empfohlen?
Für die RE 437LF empfiehlt sich ein Lötprozess, der für SMD-Bauteile geeignet ist. Dies kann manuelles Löten mit einer Lötstation und feinen Lötspitzen, das Löten mit einem Heißluft-Lötkolben oder auch Reflow-Löten sein, je nach den verwendeten Bauteilen und der Anzahl der zu bestückenden Einheiten. Die durchkontaktierten pads unterstützen dabei eine gute Wärmeübertragung.
