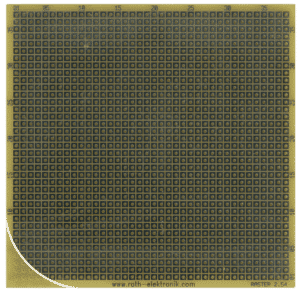

Optimieren Sie Ihre Elektronikprojekte mit der RE 321LF Laborkarte FR4
Die RE 321LF Laborkarte mit einem Rastermaß von 2,54 mm ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und vielseitige Plattform für Prototypenbau und Kleinserienfertigung benötigen. Diese durchkontaktierte Platine aus hochwertigem FR4-Material minimiert Interferenzen und sorgt für stabile elektrische Verbindungen, was sie zu einer überlegenen Wahl gegenüber Standard-Lochrasterplatinen für anspruchsvolle Anwendungen macht.
Warum RE 321LF die smarte Wahl ist
Im Gegensatz zu einfachen Lochrasterplatinen bietet die RE 321LF durchkontaktierte Leiterbahnen, die eine deutlich robustere und zuverlässigere Verschaltung ermöglichen. Das standardisierte Rastermaß von 2,54 mm gewährleistet Kompatibilität mit einer breiten Palette von elektronischen Bauteilen und Steckverbindern. Die Qualität des FR4-Materials, kombiniert mit einer präzisen Durchkontaktierung, reduziert das Risiko von Kurzschlüssen und schlechten Lötstellen erheblich. Dies führt zu schnelleren Entwicklungszyklen, weniger Fehlersuche und professionelleren Ergebnissen, selbst bei komplexen Schaltungen.
Umfassende Merkmale der RE 321LF Laborkarte
Die RE 321LF Laborkarte ist speziell für den anspruchsvollen Einsatz im Labor und in der Entwicklung konzipiert. Ihre Konstruktion aus FR4-Material bietet eine exzellente Dielektrizitätskonstante und mechanische Stabilität, was sie zur perfekten Basis für Ihre elektronischen Prototypen macht.
- Hochwertiges FR4-Substrat: Bietet hervorragende elektrische Isolationseigenschaften und mechanische Festigkeit.
- Präzise Durchkontaktierung: Sorgt für zuverlässige und stabile elektrische Verbindungen, die für anspruchsvolle Schaltungen unerlässlich sind.
- Standardisiertes Rastermaß 2,54 mm: Gewährleistet maximale Kompatibilität mit gängigen Bauteilen, Sockeln und Steckverbindern.
- Großzügige Bestückungsflächen: Bietet ausreichend Platz für die Platzierung und Verdrahtung von Bauteilen, auch bei dichter Bestückung.
- Vorbereitet für vielseitige Anwendungen: Ideal für Mikrocontroller-Projekte, Sensorik, Signalverarbeitung und mehr.
Technische Spezifikationen im Detail
Die RE 321LF Laborkarte zeichnet sich durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus, die für eine optimale Leistung und Langlebigkeit sorgen.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Laborkarte / Prototypenplatine |
| Modell | RE 321LF |
| Substratmaterial | FR4 (Flame Retardant 4) |
| Rastermaß (Pitch) | 2,54 mm (0.1 Zoll) |
| Durchkontaktierung | Ja |
| Anzahl der Lagen | Einseitig (Standard für die meisten Laboranwendungen dieser Art) |
| Bohrungsdurchmesser | Typischerweise zwischen 0,8 mm und 1,2 mm, für gängige bedrahtete Bauteile ausgelegt. |
| Oberflächenveredelung | Verzinnte Pads für verbesserte Lötbarkeit und Korrosionsbeständigkeit. |
| Farbe | Grün (Standardfarbe für FR4-Leiterplatten) |
| Isolationswiderstand | Sehr hoch, charakteristisch für FR4, verhindert unerwünschte Leckströme. |
| Temperaturbeständigkeit | Geeignet für typische Löt- und Betriebstemperaturen im Elektronikbereich. |
| Mechanische Belastbarkeit | Hohe Festigkeit durch FR4-Basismaterial, widersteht Verbiegungen im normalen Gebrauch. |
| Verschaltungsmöglichkeiten | Flexibel, durch Lötpunkte und Durchkontaktierungen können alle Arten von Schaltungen aufgebaut werden. |
| Anwendungsbereiche | Prototypenentwicklung, Hobby-Elektronik, Bildungseinrichtungen, Kleinserienfertigung von elektronischen Schaltungen, Testaufbauten. |
Anwendungsbereiche für die RE 321LF
Die Vielseitigkeit der RE 321LF Laborkarte eröffnet eine breite Palette von Einsatzmöglichkeiten, von einfachen Schaltungen bis hin zu komplexen Systemen.
- Prototypenentwicklung mit Mikrocontrollern: Ideal zur Anbindung von Sensoren, Aktoren und Kommunikationsmodulen an gängige Mikrocontroller-Plattformen wie Arduino, Raspberry Pi Pico oder ESP32.
- Signalverarbeitung und Analogschaltungen: Ermöglicht den Aufbau präziser analoger Filter, Verstärker und Signalaufbereitungsschaltungen mit geringer parasitischer Kopplung.
- Leistungselektronik-Prototypen: Die robuste Konstruktion und durchkontaktierten Verbindungen unterstützen auch den Aufbau von Prototypen im Bereich der Leistungselektronik, wo Stabilität und gute Wärmeableitung wichtig sind.
- Integration von Standardkomponenten: Perfekt zur Verschaltung von integrierten Schaltkreisen (ICs), Transistoren, Widerständen, Kondensatoren und anderen diskreten Bauteilen im Standardgehäuse.
- Messtechnik und Testaufbauten: Dient als stabile Plattform für die Erstellung von Testaufbauten und Messinstrumenten, bei denen Zuverlässigkeit oberste Priorität hat.
- Ausbildung und Lehre: Eine ausgezeichnete Wahl für Bildungseinrichtungen, um Schülern und Studenten praktische Erfahrungen im Aufbau und Verständnis elektronischer Schaltungen zu vermitteln.
Das Substratmaterial: FR4 im Detail
Das Fundament jeder Leiterplatte ist ihr Substratmaterial. Bei der RE 321LF kommt FR4 zum Einsatz, ein Verbundwerkstoff, der sich aus Glasfasergewebe und Epoxidharz zusammensetzt. Dieses Material ist aufgrund seiner hervorragenden elektrischen Isolationseigenschaften und seiner mechanischen Festigkeit der De-facto-Standard in der Leiterplattenherstellung.
Die Glasfasern verleihen dem Material eine hohe Zugfestigkeit und Steifigkeit, während das Epoxidharz als Bindemittel fungiert und gleichzeitig eine ausgezeichnete Dielektrizitätskonstante bietet. Dies bedeutet, dass FR4 elektrische Signale gut isoliert und unerwünschte Kapazitäten zwischen den Leiterbahnen minimiert, was für die Signalintegrität, insbesondere bei höheren Frequenzen, von entscheidender Bedeutung ist. Die Flammschutzmittel, die in der Bezeichnung „FR“ (Flame Retardant) stecken, sorgen zudem für erhöhte Sicherheit im Brandfall.
Für eine Laborkarte bedeutet die Verwendung von FR4, dass sie den mechanischen Belastungen während des Lötens und der Montage standhält, ohne zu brechen oder sich zu verziehen. Die Oberfläche ist ideal für das Aufbringen von Lötstopplack und für die nachfolgende Bestückung und Verschaltung von Bauteilen geeignet. Die typische grüne Farbe des FR4 ist ästhetisch ansprechend und erleichtert die Unterscheidung von verschiedenen Leiterplatten in einer Werkstatt.
Die Bedeutung der Durchkontaktierung
Die durchkontaktierte Ausführung der RE 321LF Laborkarte unterscheidet sie maßgeblich von einseitigen Platinen ohne diese Funktion. Bei einer durchkontaktierten Platine sind die Löcher, durch die die Anschlüsse von Bauteilen gesteckt werden, metallisiert. Diese Metallisierung, oft Kupfer, verbindet die Leiterbahnen auf der Oberseite mit denen auf der Unterseite oder mit anderen Lagen der Platine.
Im Kontext einer Laborkarte wie der RE 321LF, die typischerweise einseitig ist, sorgt die Durchkontaktierung dafür, dass jede Bohrung eine zuverlässige Verbindung darstellt. Dies ist besonders wichtig, wenn eine Bauteil-Anschlussreihe mit einer Leiterbahn auf der gleichen Platinenseite verbunden werden muss, aber die Bohrung selbst als Verbindungspunkt dient. Anstatt auf komplexere Drahtbrücken oder zusätzliche Verdrahtungsebenen zurückgreifen zu müssen, ermöglicht die Durchkontaktierung eine direktere und oft stabilere elektrische Verbindung.
Diese Eigenschaft ist essenziell, um Potenzial für Fehler durch schlechte Lötstellen oder lose Drähte zu minimieren. Die metallisierten Bohrungen bieten eine größere Oberfläche für das Lot, was zu festeren und elektrisch leitfähigeren Verbindungen führt. Dies ist ein kritischer Faktor für die Zuverlässigkeit von Prototypen, insbesondere wenn diese wiederholt auf- und abgebaut oder mechanischen Belastungen ausgesetzt werden.
Rastermaß 2,54 mm: Der universelle Standard
Das Rastermaß von 2,54 mm (auch bekannt als 100 Mil) ist ein international etablierter Standard in der Elektronikindustrie. Dieser Abstand zwischen den Mittelpunkten von benachbarten Lötpunkten oder Bohrungen ist bei einer Vielzahl von Komponenten und Steckverbindern zu finden.
Die Wahl des 2,54 mm Rasters für die RE 321LF Laborkarte bietet Ihnen eine unübertroffene Kompatibilität. Dies bedeutet, dass Sie eine breite Palette von Standard-DIP-Schaltungen (Dual In-line Package), Sockeln, Anschlussleisten, Drahtbrücken und sogar viele spezielle Sensormodule problemlos auf dieser Platine montieren und verschalten können. Diese Standardisierung vereinfacht den Beschaffungsprozess und reduziert die Notwendigkeit von Spezialadaptern.
Für Entwickler, die mit einer Vielzahl von Bauteilen arbeiten, ist die Konsistenz des 2,54 mm Rasters von unschätzbarem Wert. Es ermöglicht eine einfache Planung des Layouts Ihrer Schaltung und gewährleistet, dass die physische Anordnung der Bauteile auf der Platine mit ihren elektrischen Verbindungen übereinstimmt. Dies beschleunigt den gesamten Prozess von der ersten Idee bis zum fertigen Prototypen.
FAQ – Häufig gestellte Fragen zu RE 321LF – Laborkarte FR4 RM 2,54 mm durchkontaktiert
Was genau bedeutet „durchkontaktiert“ bei der RE 321LF Laborkarte?
Durchkontaktiert bedeutet, dass die metallisierten Bohrungen auf der Platine nicht nur mit einer Leiterbahn auf einer Seite verbunden sind, sondern durch eine galvanische Beschichtung auch elektrisch mit anderen Leiterbahnen auf der gegenüberliegenden Seite (falls vorhanden) oder mit der Kupferfüllung der Bohrung selbst verbunden sind. Bei einseitigen Platinen wie der RE 321LF stellt die metallisierte Bohrung sicher, dass die Verbindung von der Oberseite (wo der Bauteilfuß durchgesteckt wird) zur Leiterbahn auf der Rückseite stabil und zuverlässig ist.
Ist die RE 321LF für den Einsatz mit SMD-Bauteilen geeignet?
Obwohl die RE 321LF primär für bedrahtete Bauteile mit einem 2,54 mm Rastermaß konzipiert ist, kann sie mit entsprechenden Adaptern oder durch direkte Lötung (mit Geschick und geeigneten Werkzeugen) auch für SMD-Bauteile verwendet werden. Die durchkontaktierten Bohrungen bieten hierbei eine gute Grundlage für die Fixierung und elektrische Anbindung.
Welche Art von Lötprozessen unterstützt die RE 321LF am besten?
Die RE 321LF unterstützt Standard-Lötverfahren wie Handlöten mit einem Lötkolben sowie durch Wellenlöten oder Reflow-Löten, sofern die Bauteile dafür geeignet sind. Die Oberflächenveredelung mit Zinn gewährleistet eine gute Benetzbarkeit und Lötbarkeit.
Wie unterscheidet sich die RE 321LF von einer einfachen Lochrasterplatine?
Eine einfache Lochrasterplatine hat nur Löcher, die mit Kupferringen versehen sind, aber keine durchgehende metallische Verbindung über die Dicke der Platine hinweg. Die RE 321LF verfügt über diese durchgehende metallische Verbindung (Durchkontaktierung), was zu stabileren und zuverlässigeren Lötstellen führt und das Risiko von kalten Lötstellen oder Kurzschlüssen reduziert.
Ist das Material FR4 für Hochfrequenzanwendungen geeignet?
FR4 bietet eine gute Leistung für viele Hochfrequenzanwendungen, aber für extrem hohe Frequenzen oder sehr kritische Signalintegrität können spezialisierte Materialien wie Rogers-basiertes Laminat besser geeignet sein. Für die meisten typischen Labor- und Prototypenanwendungen bietet FR4 jedoch eine ausreichende Leistung.
Wo kann die RE 321LF Laborkarte eingesetzt werden?
Die RE 321LF ist ideal für die Entwicklung von Prototypen, den Aufbau von Schaltungen für Hobby-Elektronik, in Bildungseinrichtungen für den Unterricht, für die Kleinserienfertigung von elektronischen Geräten und für die Erstellung von Test- und Messaufbauten.
Wie kann ich die RE 321LF am besten reinigen?
Nach dem Löten sollten Flussmittelreste mit einem geeigneten Reiniger (z.B. Isopropanol oder speziellen Flussmittelentfernern) und einer weichen Bürste entfernt werden, um Kontaminationen zu vermeiden und die Lebensdauer der Platine zu verlängern. Vermeiden Sie aggressive Lösungsmittel, die das FR4-Material beschädigen könnten.
