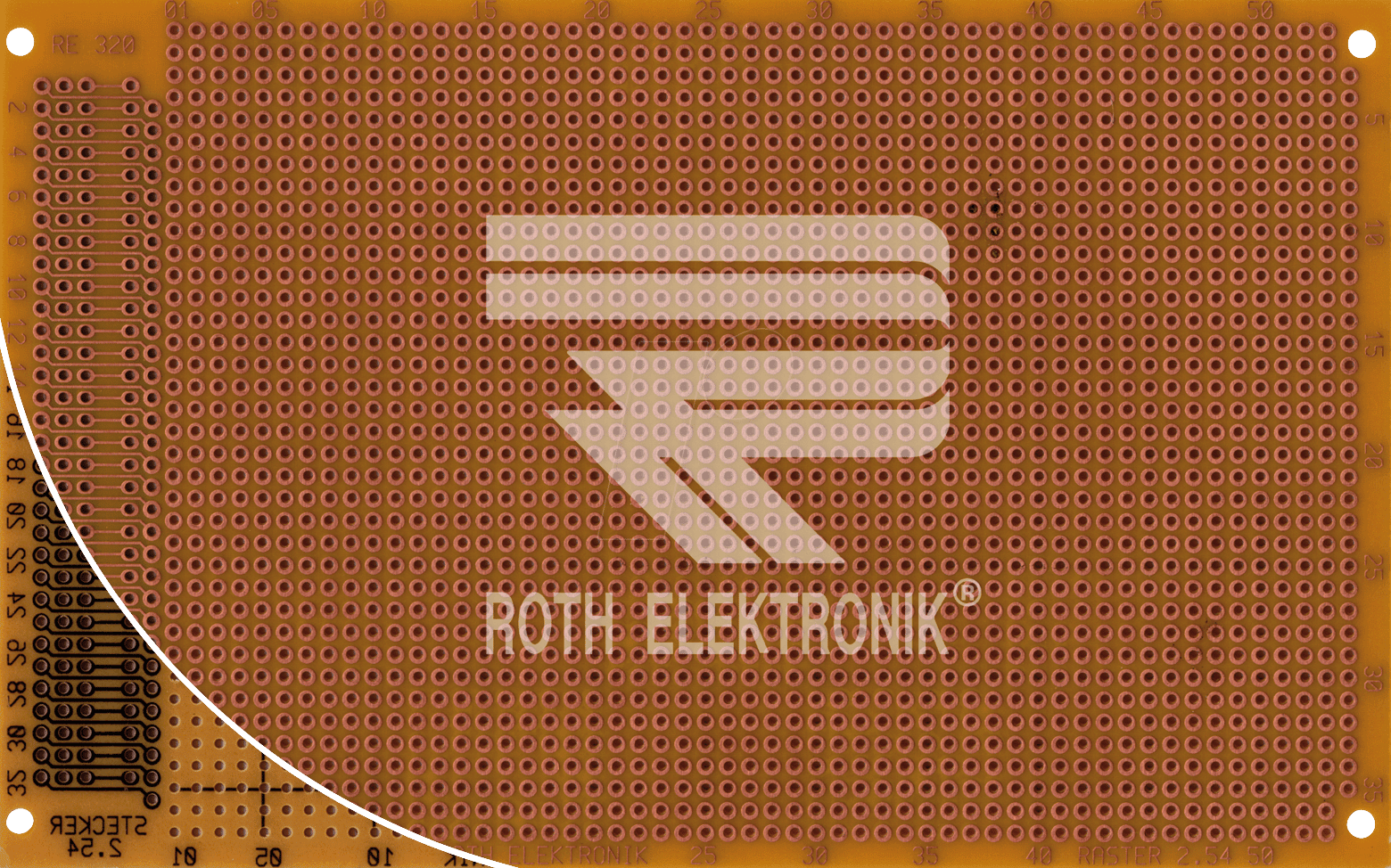

RE 320HP – Die vielseitige Laborplatine für anspruchsvolle Entwickler
Für Ingenieure, Elektronik-Hobbyisten und professionelle Laborumgebungen, die eine robuste und flexible Lösung zur Prototypenentwicklung und zum Testen elektronischer Schaltungen suchen, stellt die RE 320HP – Laborkarte FR2 RM 2,54 mm 32/64/96-pol. die ideale Wahl dar. Diese Laborplatine löst das Problem der unzureichenden Anschlussmöglichkeiten und der mangelnden Flexibilität bei der Integration verschiedener Komponenten, indem sie eine standardisierte und erweiterbare Basis für komplexe Schaltungen bietet. Ihre präzise gefertigte Struktur und die breite Auswahl an Anschlussoptionen ermöglichen eine effiziente und fehlerfreie Realisierung von Prototypen, ohne Kompromisse bei der Signalintegrität oder der mechanischen Stabilität eingehen zu müssen.
Überragende Anschlussvielfalt und Flexibilität
Die RE 320HP hebt sich durch ihre herausragende Anschlussvielfalt und Anpassungsfähigkeit von herkömmlichen Laborplatinen ab. Während Standardlösungen oft limitierte Pin-Konfigurationen und starre Layouts aufweisen, bietet die RE 320HP eine modulare und skalierbare Lösung, die den Anforderungen moderner Elektronikentwicklung gerecht wird. Die Verfügbarkeit von 32-, 64- und 96-poligen Varianten im 2,54 mm Raster ermöglicht eine optimale Anpassung an den jeweiligen Projektumfang und die benötigte Komplexität. Dies reduziert den Bedarf an mehreren Platinen oder aufwendigen Modifikationen, was Entwicklungszeit und Kosten erheblich spart.
Präzision und Zuverlässigkeit für professionelle Anwendungen
Die Konstruktion der RE 320HP ist auf höchste Präzision und Zuverlässigkeit ausgelegt. Das verwendete FR2-Material bildet eine stabile und dielektrisch widerstandsfähige Basis, die auch unter anspruchsvollen Laborbedingungen eine sichere Funktion gewährleistet. Die genauen Abmessungen und die exakte Positionierung der Anschlusslöcher im 2,54 mm Raster (auch bekannt als Euro-Raster) ermöglichen eine passgenaue Bestückung mit Bauteilen und eine saubere Verdrahtung. Dies ist entscheidend für die Signalintegrität, insbesondere bei Hochfrequenzanwendungen oder empfindlichen analogen Schaltungen, wo unerwünschte Übersprechen oder Kapazitäten minimiert werden müssen.
Optimierte Leiterbahnführung und Lötbarkeit
Ein wesentlicher Vorteil der RE 320HP liegt in der optimierten Gestaltung der Leiterbahnen und der hervorragenden Lötbarkeit. Die großzügig dimensionierten Kupferbahnen gewährleisten eine geringe Impedanz und minimieren Spannungsabfälle, selbst bei höheren Stromstärken. Dies ist ein kritischer Faktor für die Stabilität und Leistung von Schaltungen. Die Oberfläche des FR2-Materials ist speziell behandelt, um eine einfache und sichere Lötung von Bauteilen zu ermöglichen, was den Aufbau von Prototypen beschleunigt und die Gefahr von kalten Lötstellen reduziert. Die klare Strukturierung der Lochfelder erleichtert die Platzierung von Komponenten und die organisation der Verdrahtung.
Vielseitige Einsatzmöglichkeiten
Die RE 320HP eignet sich für eine breite Palette von Anwendungen in Forschung, Entwicklung und Bildung. Ihre Flexibilität macht sie zum idealen Werkzeug für:
- Prototypenentwicklung komplexer Schaltungen: Von einfachen Logikschaltungen bis hin zu komplexen Mikrocontroller-basierten Systemen.
- Testaufbauten und Validierung: Zur Erstellung von Testumgebungen für neue Komponenten und Module.
- Lehr- und Ausbildungszwecke: Als Basis für praktische Übungen in Elektronik-Kursen und Universitäten.
- DIY-Elektronikprojekte: Für ambitionierte Bastler, die professionelle Ergebnisse erzielen möchten.
- Experimentelle Schaltungsmodifikationen: Zur schnellen und reversiblen Anpassung bestehender Schaltungen.
Technische Spezifikationen im Detail
Die RE 320HP – Laborkarte FR2 RM 2,54 mm 32/64/96-pol. zeichnet sich durch folgende präzise Eigenschaften aus, die ihre überlegene Leistung garantieren:
| Merkmal | Spezifikation | Vorteil für den Anwender |
|---|---|---|
| Material der Platine | FR2 (Phenolharz mit Glasfaserverstärkung) | Hohe dielektrische Festigkeit, gute mechanische Stabilität, Beständigkeit gegen Feuchtigkeit und Wärme, ausgezeichnete Lötbarkeit. |
| Rastermaß der Anschlusslöcher | 2,54 mm (0,1 Zoll) | Universeller Standard für die meisten Elektronikkomponenten, einfache Bestückung mit DIP-ICs, Steckern und Durchsteckbauteilen. |
| Verfügbare Pin-Konfigurationen | 32-polig, 64-polig, 96-polig | Maximale Flexibilität zur Anpassung an unterschiedlichste Schaltungsgrößen und Komplexitätsgrade, Vermeidung von unnötigen Lücken oder Platzmangel. |
| Lochdurchmesser | Präzise gefertigt für optimale Verbindung | Sicherer Halt für Bauteilanschlüsse und Verdrahtungsdrähte, geringer Übergangswiderstand. |
| Oberflächenveredelung | Standard-Finish für optimale Lötbarkeit | Ermöglicht einfache und zuverlässige Lötverbindungen, reduziert das Risiko von Oxidation und verbessert die Haltbarkeit der Lötstellen. |
| Strukturierung der Lochfelder | Standardisierte Anordnung für einfache Bestückung | Erleichtert die systematische Platzierung von Bauteilen und die logische Verdrahtung, fördert übersichtliche Schaltungsdesigns. |
| Mechanische Stabilität | Robuste Konstruktion | Gewährleistet eine sichere Montage und Handhabung, schützt empfindliche Lötstellen und Bauteile vor mechanischer Belastung. |
Umfassende Anschlussmöglichkeiten für jedes Projekt
Die RE 320HP bietet eine modulare Lösung für die Anschlussbedürfnisse von Entwicklern. Die verschiedenen Ausführungen mit 32, 64 und 96 Polen im exakten 2,54 mm Raster ermöglichen eine präzise Abstimmung auf die Komplexität des zu realisierenden Schaltungsdesigns. Dies bedeutet, dass Sie genau die Anzahl an Anschlussmöglichkeiten wählen können, die Sie für Ihr Projekt benötigen. So vermeiden Sie überflüssigen Platz auf der Platine, der bei kleineren Projekten zu Verschwendung führen würde, oder Sie verfügen über ausreichend Ressourcen für sehr umfangreiche und verschachtelte Schaltungen. Die gleichmäßige Verteilung der Anschlusslöcher auf der Platine unterstützt eine klare und strukturierte Verdrahtung, was die Fehlersuche und die Modifikation von Schaltungen erheblich vereinfacht.
Qualität und Langlebigkeit des FR2-Materials
Das verwendete FR2-Material, eine Art Hartpapier-Leiterplatte, ist ein bewährter Standard in der Elektronikfertigung und Prototypenentwicklung. Seine Zusammensetzung aus Phenolharz und Baumwollpapier (oft mit Glasfasergewebe zur Verstärkung) verleiht der Platine eine hohe mechanische Festigkeit und eine ausgezeichnete elektrische Isolation. FR2-Platinen sind bekannt für ihre gute Lötbarkeit und ihre Beständigkeit gegenüber thermischer Belastung, die bei Lötprozessen auftritt. Im Vergleich zu reinen Pertinax-Platinen bietet FR2 eine erhöhte mechanische Belastbarkeit und eine bessere Dimensionsstabilität, was besonders wichtig ist, wenn die Platine häufig bestückt und demontiert wird.
Optimale Lötbarkeit und Signalintegrität
Die Lötbarkeit ist ein kritischer Faktor für den erfolgreichen Aufbau von Prototypen. Die RE 320HP ist mit einer Oberfläche versehen, die eine einfache und sichere Verbindung zwischen den Bauteilanschlüssen und den Kupferbahnen der Platine ermöglicht. Dies reduziert das Risiko von kalten Lötstellen, die zu intermittierenden Fehlern oder Funktionsstörungen führen können. Darüber hinaus sind die Kupferbahnen auf der RE 320HP so dimensioniert, dass sie eine ausreichende Stromtragfähigkeit bieten und gleichzeitig die Signalintegrität wahren. Dies ist insbesondere bei schnellen digitalen Signalen oder analogen Schaltungen mit geringen Signalpegeln von entscheidender Bedeutung, da minimierte Impedanzen und parasitäre Effekte zu präziseren Messergebnissen und stabileren Schaltungen führen.
FAQ – Häufig gestellte Fragen zu RE 320HP – Laborkarte FR2 RM 2,54 mm 32/64/96-pol.
Welche Arten von Bauteilen kann ich auf der RE 320HP bestücken?
Die RE 320HP ist ideal für die Bestückung mit einer Vielzahl von Durchsteck-Bauteilen (Through-Hole Technology, THT). Dazu gehören integrierte Schaltungen (ICs) in DIP-Gehäusen, Kondensatoren, Widerstände, Dioden, Transistoren, Buchsen, Stecker und Drahtbrücken. Das 2,54 mm Rastermaß ist ein universeller Standard, der die Kompatibilität mit den meisten gängigen elektronischen Komponenten gewährleistet.
Wie unterscheidet sich FR2 von anderen Leiterplattenmaterialien wie FR4?
FR2 ist eine kostengünstigere Alternative zu FR4, die ebenfalls auf Phenolharz basiert, aber oft ein geringeres Glasfaseranteil aufweist oder auf Papier basiert. FR2 bietet gute elektrische Isolationseigenschaften und eine gute Lötbarkeit, ist aber mechanisch oft etwas weniger robust und hat eine geringere thermische Beständigkeit als FR4. Für die meisten Laboranwendungen und Prototypen ist FR2 jedoch vollkommen ausreichend und bietet ein exzellentes Preis-Leistungs-Verhältnis.
Ist die RE 320HP für Hochfrequenzanwendungen geeignet?
Die RE 320HP ist für eine breite Palette von Anwendungen geeignet, einschließlich einiger Hochfrequenzanwendungen, solange die Leiterbahnführung sorgfältig geplant wird. Die Qualität des FR2-Materials und die präzise gefertigten Kupferbahnen minimieren parasitäre Kapazitäten und Induktivitäten. Für sehr anspruchsvolle Hochfrequenzdesigns mit spezifischen Impedanzanforderungen oder extrem hohen Frequenzen sind spezialisierte Multilayer-Platinen aus anderen Materialien möglicherweise besser geeignet. Für allgemeine Testaufbauten und Prototypen im HF-Bereich ist sie jedoch eine praktikable und kosteneffiziente Lösung.
Wie kann ich die Anschlussmöglichkeiten der RE 320HP erweitern, falls nötig?
Falls die verfügbaren Anschlussmöglichkeiten der gewählten RE 320HP-Variante nicht ausreichen, können Sie diese durch die Verwendung von Mehrfachsteckverbindern oder durch die Verlängerung von Verbindungen über externe Kabel oder Drahtbrücken erweitern. Die 2,54 mm Lochrasterung erleichtert die Integration von Standard-Stiftleisten und Buchsen zur Erweiterung der Anschlusskapazität.
Welche Vorteile bietet das 2,54 mm Rastermaß?
Das 2,54 mm Rastermaß ist ein internationaler Standard in der Elektronik und wird auch als 0,1 Zoll Rastermaß bezeichnet. Dieser Standard erleichtert die Auswahl und Bestückung mit einer Vielzahl von elektronischen Bauteilen, insbesondere mit integrierten Schaltungen in DIP-Gehäusen, Steckverbindern und anderen Komponenten. Es ermöglicht eine einfache und universelle Integration in bestehende Systeme und ist ein Garant für breite Kompatibilität.
Ist die RE 320HP wiederverwendbar für verschiedene Projekte?
Ja, die RE 320HP ist explizit für die Wiederverwendbarkeit konzipiert. Durch die Verwendung von steckbaren Komponenten und eine sorgfältige Löttechnik können Bauteile bei Bedarf entfernt und für neue Projekte wiederverwendet werden. Dies macht die Laborplatine zu einer nachhaltigen und kosteneffizienten Lösung für häufig wechselnde Schaltungsdesigns.
Für wen ist die RE 320HP am besten geeignet?
Die RE 320HP ist ideal für Elektronikentwickler, Ingenieure, Techniker, Studenten und ambitionierte Hobbyisten, die eine zuverlässige und flexible Plattform für die Entwicklung, das Testen und die Demonstration von elektronischen Schaltungen benötigen. Sie ist eine hervorragende Wahl für den Aufbau von Prototypen, das Debugging von Schaltungen und für Lehrzwecke.
