Präzision und Zuverlässigkeit für anspruchsvolle Elektronikprojekte: Die RE 318LF Laborkarte

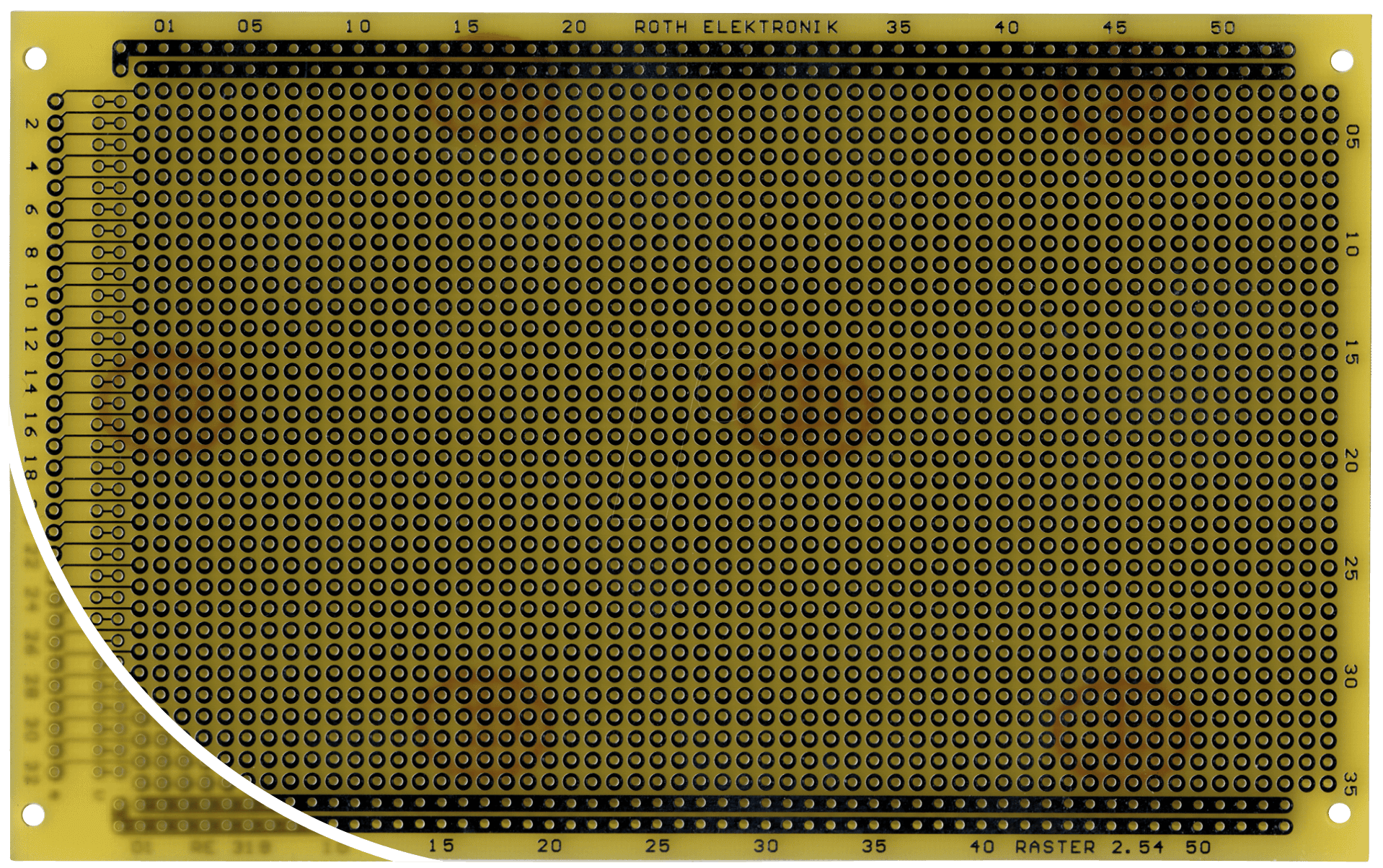

Die RE 318LF Laborkarte mit FR4-Material und einem Rastermaß von 2,54 mm bietet eine robuste und vielseitige Plattform für Entwicklungsingenieure, Hobbyisten und Systemintegratoren, die auf der Suche nach einer zuverlässigen Basis für Prototyping und Kleinserienfertigung sind. Entwickelt, um die Herausforderungen moderner Schaltungsdesigns zu meistern, ermöglicht diese Karte eine geordnete und sichere Integration von 64 Pins, was sie zur idealen Wahl für komplexe Verdrahtungen und Modulerweiterungen macht.
Maximale Flexibilität und Kompatibilität
Die RE 318LF Laborkarte zeichnet sich durch ihre herausragende Flexibilität aus. Das standardisierte Rastermaß von 2,54 mm gewährleistet eine breite Kompatibilität mit einer Vielzahl von elektronischen Bauteilen, Steckverbindern und Adaptermodulen. Dies bedeutet, dass Entwickler nicht an spezifische oder proprietäre Lösungen gebunden sind, sondern auf ein etabliertes Ökosystem von Komponenten zurückgreifen können. Die 64 verfügbaren Pins bieten eine großzügige Anzahl an Anschlusspunkten, die sowohl für den Anschluss von Mikrocontrollern, Sensoren als auch für die Erweiterung von Bussystemen optimal geeignet sind.
Hervorragende mechanische und elektrische Eigenschaften
Das Kernstück der RE 318LF bildet das FR4-Substrat. FR4 (Flame Retardant 4) ist ein Verbundwerkstoff, der aus Epoxidharz und Glasfasergewebe besteht. Dieses Material ist nicht nur für seine hohe mechanische Festigkeit und Dimensionsstabilität bekannt, sondern auch für seine ausgezeichneten dielektrischen Eigenschaften. Diese Eigenschaften sind entscheidend für die Signalintegrität, insbesondere bei höheren Frequenzen. Die geringe Feuchtigkeitsaufnahme von FR4 trägt zudem zur Langlebigkeit und Zuverlässigkeit der Karte unter wechselnden Umgebungsbedingungen bei. Die präzise gefertigten Bohrungen und Lötflächen gewährleisten eine sichere und dauerhafte Verbindung der bestückten Komponenten.
Anwendungsbereiche und Einsatzmöglichkeiten
Die RE 318LF Laborkarte ist ein unverzichtbares Werkzeug in zahlreichen Anwendungsbereichen. Im Bereich der Forschung und Entwicklung findet sie breite Anwendung für das schnelle Erstellen von Prototypen komplexer Schaltungen, das Testen neuer Algorithmen auf Hardware und die Entwicklung von Steuergeräten. In der industriellen Automatisierung kann sie zur Anbindung von Sensoren, Aktoren oder zur Implementierung von Schnittstellenmodulen eingesetzt werden. Auch für fortgeschrittene Hobbyisten und Maker, die anspruchsvolle Projekte im Bereich Robotik, IoT oder Embedded Systems realisieren möchten, bietet die Karte eine professionelle und doch zugängliche Lösung. Die Möglichkeit, verschiedene Module und Bauteile flexibel zu kombinieren, eröffnet unzählige Möglichkeiten für individuelle Systemlösungen.
Qualitätsmerkmale der RE 318LF Laborkarte
- Robustes FR4-Substrat: Bietet exzellente mechanische Stabilität und elektrische Isolation.
- Standard-Rastermaß (2,54 mm): Gewährleistet breite Kompatibilität mit Standardkomponenten und Steckverbindern.
- 64 Anschlusspunkte: Ermöglicht komplexe Verdrahtungen und die Integration zahlreicher Bauteile.
- Präzise gefertigte Bohrungen: Sorgt für zuverlässige Lötverbindungen und einfache Bestückung.
- Vielseitig einsetzbar: Ideal für Prototyping, Entwicklung, Kleinserien und fortgeschrittene Hobbyprojekte.
- Optimiert für Signalintegrität: Geeignet auch für anspruchsvolle Schaltungsdesigns.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | RE 318LF |
| Platinenmaterial | FR4 (Flame Retardant 4) |
| Rastermaß | 2,54 mm (0.1 Zoll) |
| Anzahl der Pins/Anschlusspunkte | 64 |
| Oberflächenveredelung der Lötpads | Verzinnte Lötpads für gute Lötbarkeit und Korrosionsbeständigkeit. |
| Dimensionen (typisch) | Standard-Eurocard-Format oder ähnliche modulare Abmessungen zur einfachen Integration in Gehäuse und Einschubsysteme. (Genaue Maße auf Anfrage oder im Datenblatt ersichtlich) |
| Isolationswiderstand | Hoher Isolationswiderstand, typisch im Gigaohm-Bereich, gewährleistet durch das FR4-Material und die Fertigungsqualität. |
| Einsatztemperatur | Breiter Einsatztemperaturbereich, der die für FR4-basierte Leiterplatten üblichen Temperaturen abdeckt, geeignet für typische Labor- und industrielle Umgebungen. (Spezifische Temperaturgrenzen entnehmen Sie bitte dem technischen Datenblatt.) |
| Zulassungen & Standards | Entspricht den üblichen Standards für FR4-basierte Leiterplatten, wie z.B. RoHS-Konformität für umweltfreundlichere Materialien. (Details siehe Produktdokumentation) |
Optimale Bestückung und Verarbeitung
Die RE 318LF Laborkarte ist für die Aufnahme einer breiten Palette von Bauteiltypen ausgelegt. Ob diskrete Bauelemente wie Widerstände und Kondensatoren, ICs im DIL-Gehäuse, Header für Flachbandkabel oder Schraubklemmen – die großzügig bemessenen Lötflächen und das standardisierte Rastermaß erleichtern die Bestückung erheblich. Die präzise Bohrung des FR4-Materials ermöglicht sowohl die Durchsteckmontage (THT) als auch die Nutzung von Sockeln, was eine flexible Entwicklung und die einfache Austauschbarkeit von Komponenten während des Test- und Validierungsprozesses erlaubt. Die verzinnte Oberfläche der Lötpads sorgt für eine hervorragende Benetzbarkeit durch Lötzinn und somit für zuverlässige und dauerhafte Lötverbindungen. Dies minimiert das Risiko von Kaltlötstellen und gewährleistet eine hohe elektrische Leitfähigkeit.
Haltbarkeit und Zuverlässigkeit im Einsatz
Die Wahl des FR4-Materials ist kein Zufall. Es bietet eine ideale Balance aus Kosten, Leistung und Haltbarkeit, die für Laboranwendungen und technische Prototypen von größter Bedeutung ist. FR4 ist resistent gegenüber vielen Chemikalien, die in Laborumgebungen vorkommen können, und seine geringe Entflammbarkeit bietet zusätzliche Sicherheit. Die robuste Struktur des Materials widersteht mechanischen Belastungen, wie sie beim Stecken und Ziehen von Kabeln oder Komponenten auftreten können. Die RE 318LF ist somit eine Langzeitlösung, die auch unter intensivem Gebrauch ihre Integrität bewahrt.
Sicherheitsaspekte und Normenkonformität
Bei der Entwicklung von Elektronik, insbesondere in sicherheitsrelevanten Bereichen, ist die Einhaltung von Normen essenziell. Die RE 318LF Laborkarte wird unter Berücksichtigung gängiger Qualitäts- und Sicherheitsstandards gefertigt. Das FR4-Material selbst ist Flammschutzmittel-behandelt, was die Brandgefahr reduziert. Die präzise Fertigung und die durchdachte Anordnung der Anschlusspunkte minimieren das Risiko von Kurzschlüssen und anderen elektrischen Fehlern, die zu gefährlichen Situationen führen könnten. Für spezifische Normenkonformitäten, wie beispielsweise für RoHS (Restriction of Hazardous Substances), sind die verwendeten Materialien und Fertigungsprozesse entsprechend ausgelegt. Dies ermöglicht den Einsatz der Karte in einer breiten Palette von Projekten, bei denen Umweltverträglichkeit und Sicherheit eine Rolle spielen.
FAQ – Häufig gestellte Fragen zu RE 318LF – Laborkarte FR4 RM 2,54 mm 64-pol.
Was ist der Hauptvorteil des FR4-Materials bei dieser Laborkarte?
Das FR4-Material bietet eine hervorragende Kombination aus mechanischer Festigkeit, thermischer Stabilität und guten dielektrischen Eigenschaften. Dies gewährleistet eine hohe Zuverlässigkeit, Signalintegrität und Langlebigkeit der Karte, auch unter anspruchsvollen Bedingungen.
Ist die RE 318LF Karte für Hochfrequenzanwendungen geeignet?
Ja, dank der guten dielektrischen Eigenschaften des FR4-Materials und der präzisen Fertigung bietet die Karte eine gute Signalintegrität, die auch für viele Hochfrequenzanwendungen bis zu einem gewissen Grad geeignet ist. Für extrem hohe Frequenzen sind jedoch spezialisierte Materialien und Designs erforderlich.
Kann ich die RE 318LF Karte mit verschiedenen Steckverbindern verwenden?
Absolut. Das standardisierte Rastermaß von 2,54 mm ist universell und kompatibel mit einer breiten Palette von Steckverbindern, wie z.B. DIL-Sockeln, Pin-Headern, Stiftleisten und vielen anderen Komponenten, die für dieses Rastermaß ausgelegt sind.
Wie robust sind die Lötpads auf der Karte?
Die Lötpads sind typischerweise verzinkt, was eine gute Lötbarkeit und Korrosionsbeständigkeit gewährleistet. Dies sorgt für starke und zuverlässige Lötverbindungen mit den anzuschließenden Bauteilen.
Welche Arten von Bauteilen kann ich auf der RE 318LF bestücken?
Sie können eine Vielzahl von Bauteilen bestücken, darunter Widerstände, Kondensatoren, Transistoren, ICs (insbesondere im DIL-Gehäuse), Pin-Header für Kabelverbindungen und vieles mehr, solange diese mit dem 2,54 mm Rastermaß kompatibel sind.
Ist die Karte für den Einsatz in industriellen Umgebungen zertifiziert?
Die Karte selbst ist nicht explizit für eine bestimmte industrielle Zertifizierung ausgelegt, jedoch basiert sie auf einem Industriestandardmaterial (FR4) und wird mit hoher Präzision gefertigt, was sie für viele industrielle Anwendungen und Prototypen geeignet macht. Spezifische Zertifizierungen sind oft projektabhängig.
Wie erhalte ich die genauen Abmessungen der RE 318LF Karte?
Die genauen Abmessungen sind in der Regel im technischen Datenblatt des Produkts aufgeführt, das auf der Produktseite von Lan.de verfügbar ist. Dort finden Sie auch detaillierte Informationen zu Materialspezifikationen und elektrischen Eigenschaften.
